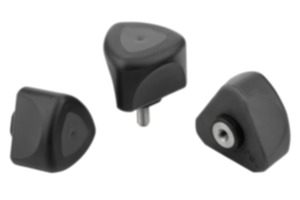

Trekantsvred 2K, ergonomiska

Tillbaka

Produkter
- Manöverdelar | Standardelement
  - Handtag, knoppar
    - Trekantsvred 2K, ergonomiska

Artikelbeskrivning/produktbilder

Visa/filtrera alla artiklar

BeskrivningMaterial:

Hård komponent i glasfiberförstärkt plast.
Mjuk komponent i termoplastisk elastomer.
Bussning resp. gängbult i stål hållfasthetsklass 5.8 eller rostfritt stål 1.4305.

Utförande:Stål blåkromaterat.
Blankt rostfritt stål.Anmärkning:Färgkombinationen
grafitsvart RAL 9011 (hård komponent) och
svartgrått RAL 7021 (mjuk komponent)
levereras som standard.

Den mjuka komponenten gör spaken greppsäker. Den slutna formen skyddar tillräckligt mot smuts.På begäran:Fler färgkombinationer.Speciellt:

NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.

Datablad K0980 Trekantsvred 2K, ergonomiska

154 kB

Ritningar (total översikt)

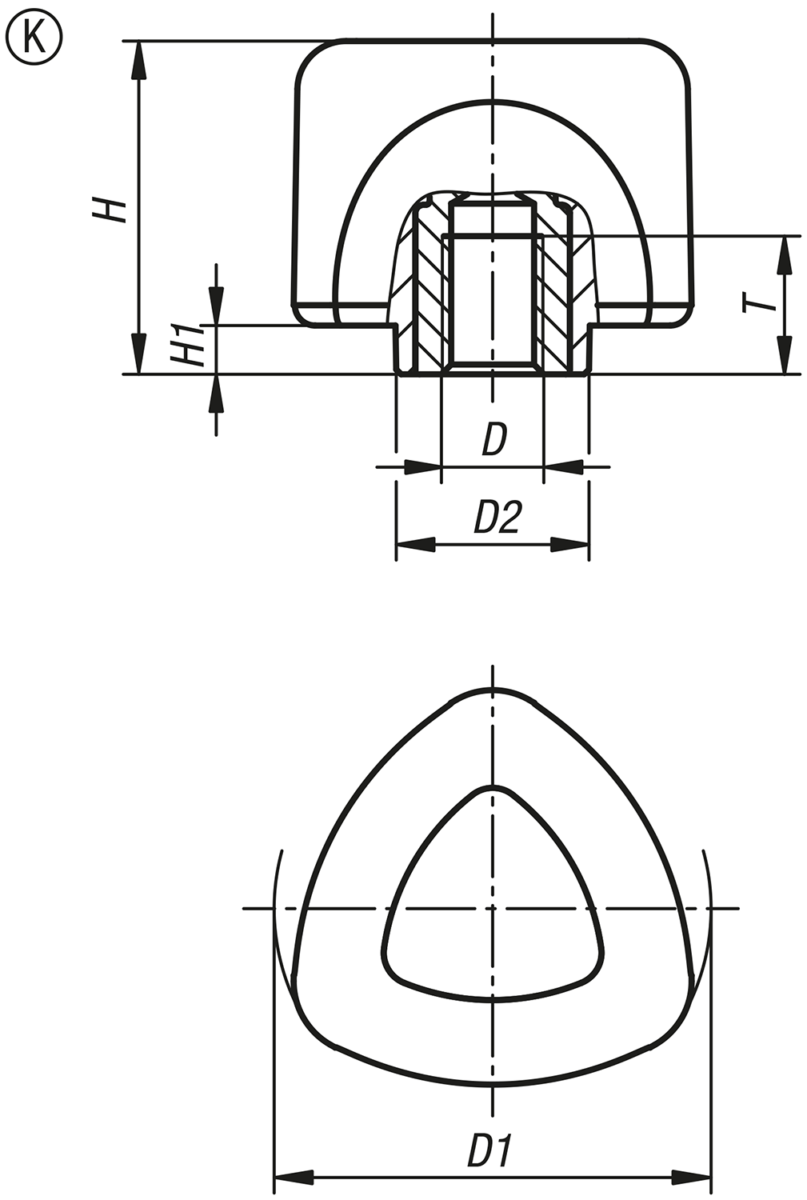

Trekantsvred 2K, ergonomiska med innergänga

Mer information

Ritningar

Trekantsvred 2K, ergonomiska med innergänga

Artikelval/-filter.

Beställningsnr.	Form	Material komponent	D	D1	D2	H	H1	T	Pris
K0980.5008	K	stål	M8	53,8	23,9	41	6	17	60,27 SEK
K0980.5010	K	stål	M10	53,8	23,9	41	6	17	60,27 SEK
K0980.6308	K	stål	M8	67,7	23,9	36	6	17	65,12 SEK
K0980.6310	K	stål	M10	67,7	23,9	36	6	17	65,12 SEK
K0980.05008	K	rostfritt stål	M8	53,8	23,9	41	6	17	67,70 SEK
K0980.05010	K	rostfritt stål	M10	53,8	23,9	41	6	17	67,70 SEK
K0980.06308	K	rostfritt stål	M8	67,7	23,9	36	6	17	72,32 SEK
K0980.06310	K	rostfritt stål	M10	67,7	23,9	36	6	17	72,32 SEK

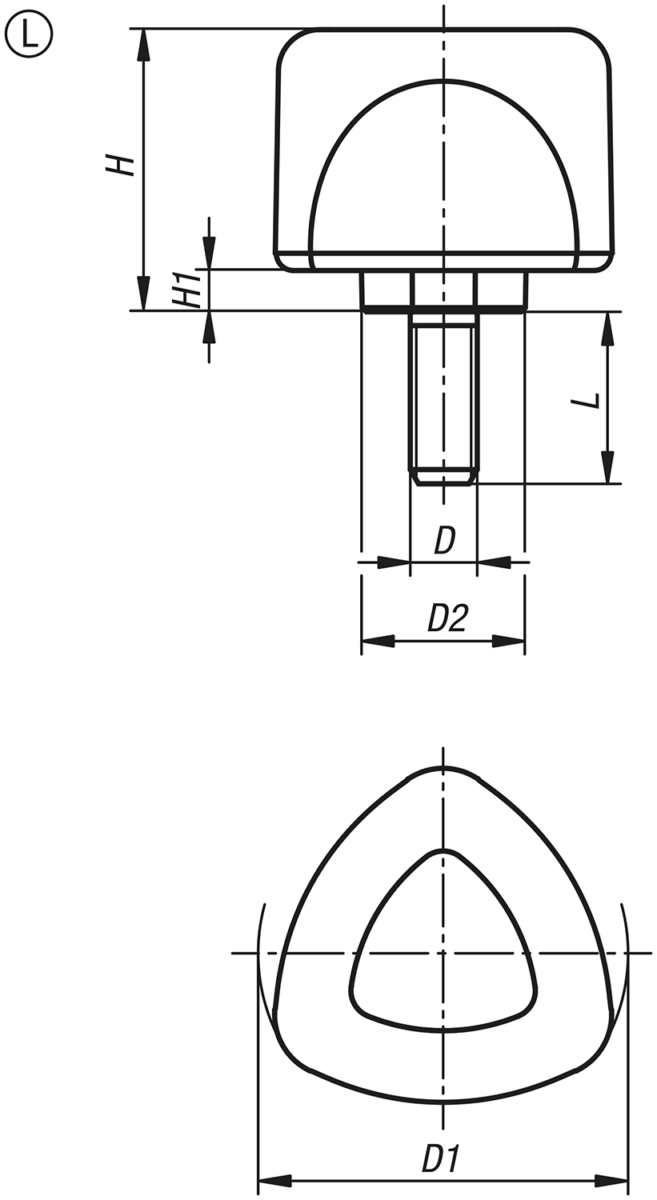

Trekantsvred 2K, ergonomiska med yttergänga

Mer information

Ritningar

Trekantsvred 2K, ergonomiska med yttergänga

Artikelval/-filter.

Beställningsnr.	Form	Material komponent	D	D1	D2	H	H1	L	Pris
K0980.5008X20	L	stål	M8	53,8	23,9	41	6	20	80,40 SEK
K0980.5008X25	L	stål	M8	53,8	23,9	41	6	25	80,40 SEK
K0980.5008X30	L	stål	M8	53,8	23,9	41	6	30	82,12 SEK
K0980.5008X40	L	stål	M8	53,8	23,9	41	6	40	82,12 SEK
K0980.5010X20	L	stål	M10	53,8	23,9	41	6	20	84,38 SEK
K0980.5010X25	L	stål	M10	53,8	23,9	41	6	25	84,38 SEK
K0980.5010X30	L	stål	M10	53,8	23,9	41	6	30	84,38 SEK
K0980.5010X40	L	stål	M10	53,8	23,9	41	6	40	84,38 SEK
K0980.6308X20	L	stål	M8	67,7	23,9	36	6	20	84,92 SEK
K0980.6308X25	L	stål	M8	67,7	23,9	36	6	25	84,92 SEK
K0980.6308X30	L	stål	M8	67,7	23,9	36	6	30	87,18 SEK
K0980.6308X40	L	stål	M8	67,7	23,9	36	6	40	87,18 SEK
K0980.6310X20	L	stål	M10	67,7	23,9	36	6	20	89,01 SEK
K0980.6310X25	L	stål	M10	67,7	23,9	36	6	25	89,01 SEK
K0980.6310X30	L	stål	M10	67,7	23,9	36	6	30	89,01 SEK
K0980.6310X40	L	stål	M10	67,7	23,9	36	6	40	89,01 SEK
K0980.05008X20	L	rostfritt stål	M8	53,8	23,9	41	6	20	89,44 SEK
K0980.05008X25	L	rostfritt stål	M8	53,8	23,9	41	6	25	89,44 SEK
K0980.05008X30	L	rostfritt stål	M8	53,8	23,9	41	6	30	93,20 SEK
K0980.05008X40	L	rostfritt stål	M8	53,8	23,9	41	6	40	93,20 SEK
K0980.05010X20	L	rostfritt stål	M10	53,8	23,9	41	6	20	95,36 SEK
K0980.05010X25	L	rostfritt stål	M10	53,8	23,9	41	6	25	95,36 SEK
K0980.05010X30	L	rostfritt stål	M10	53,8	23,9	41	6	30	95,36 SEK
K0980.05010X40	L	rostfritt stål	M10	53,8	23,9	41	6	40	95,36 SEK
K0980.06308X20	L	rostfritt stål	M8	67,7	23,9	36	6	20	94,18 SEK
K0980.06308X25	L	rostfritt stål	M8	67,7	23,9	36	6	25	94,18 SEK
K0980.06308X30	L	rostfritt stål	M8	67,7	23,9	36	6	30	98,15 SEK
K0980.06308X40	L	rostfritt stål	M8	67,7	23,9	36	6	40	98,15 SEK
K0980.06310X20	L	rostfritt stål	M10	67,7	23,9	36	6	20	100,20 SEK
K0980.06310X25	L	rostfritt stål	M10	67,7	23,9	36	6	25	100,20 SEK
K0980.06310X30	L	rostfritt stål	M10	67,7	23,9	36	6	30	100,20 SEK
K0980.06310X40	L	rostfritt stål	M10	67,7	23,9	36	6	40	100,20 SEK
