Vinghandtag ensidiga

Tillbaka

Produkter
- Manöverdelar | Standardelement
  - Handtag, knoppar
    - Vinghandtag ensidiga

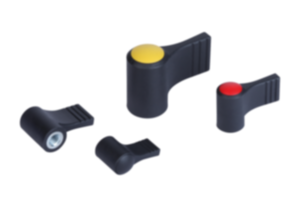

Artikelbeskrivning/produktbilder

Visa/filtrera alla artiklar

BeskrivningMaterial:Termoplast.
Bussning av stål 5.8 eller rostfritt stål 1.4305.Utförande:Svartgrå. Gängad bult blå passiverad.Ritningsinformation:

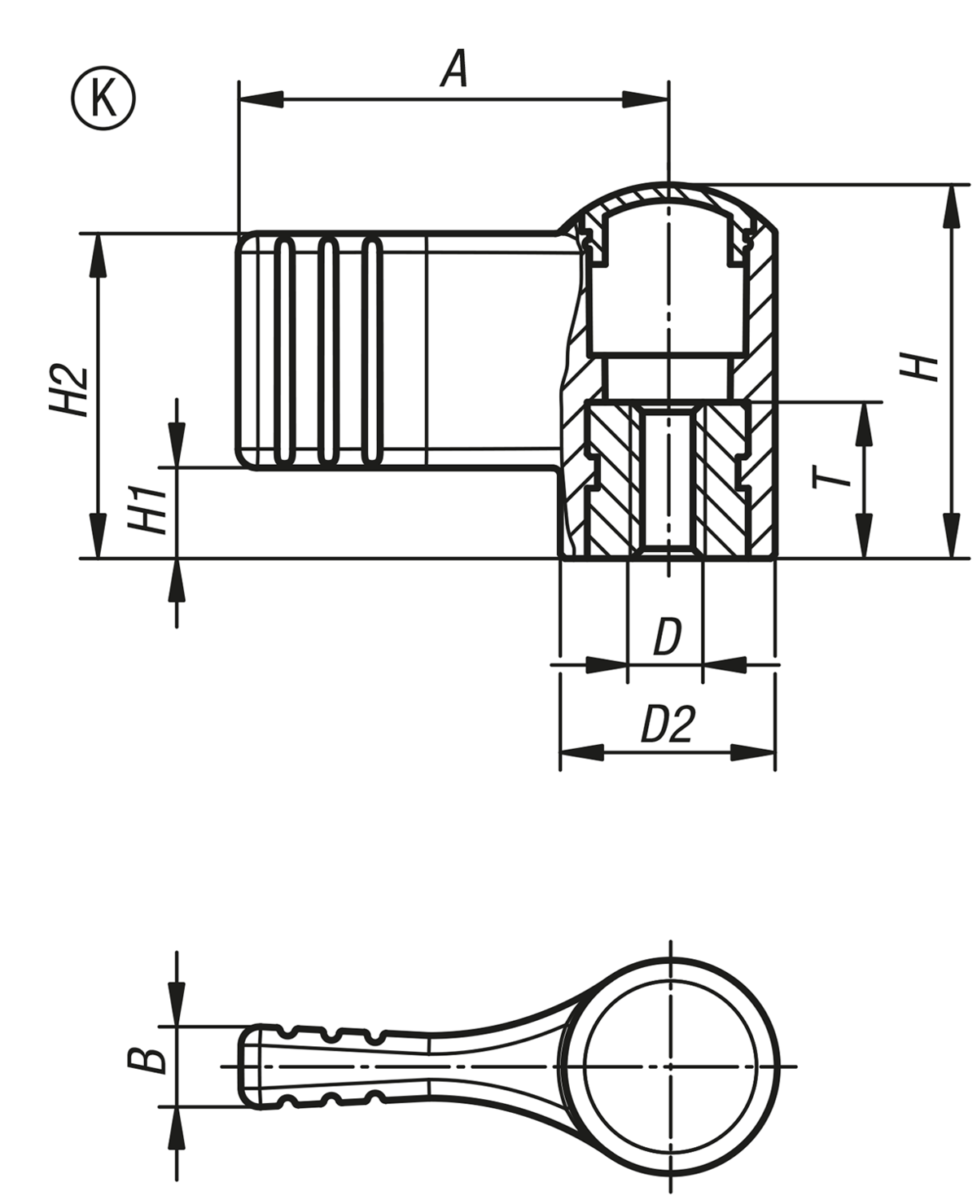

Form K med lock.

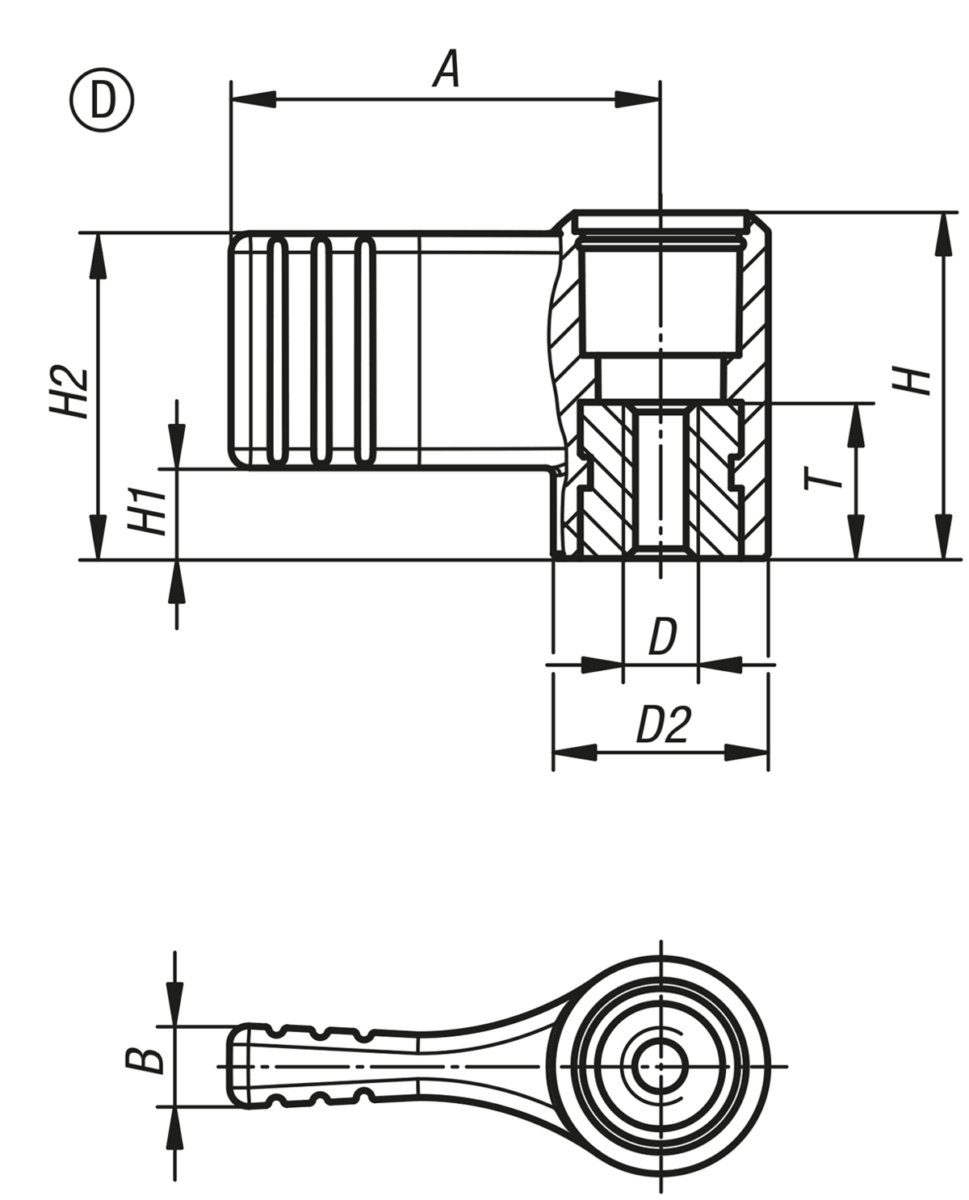

Form D utan lock.

Speciellt:

NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.

Datablad K0608 Vinghandtag ensidiga

276 kB

Ritningar (total översikt)

Vinghandtag ensidiga, med lock

Mer information

Ritningar

Artikelval/-filter.

Beställningsnr.	Form	Material komponent	Färg lock	A	B	D	D2	H	H1	H2	T	Pris
K0608.904	K	stål	svartgrå RAL 7021	22	4,4	M4	12	18	4,5	15,5	10	10,36 SEK
K0608.9045	K	stål	ljusgrå RAL 7035	22	4,4	M4	12	18	4,5	15,5	10	10,36 SEK
K0608.9046	K	stål	trafikrött RAL 3020	22	4,4	M4	12	18	4,5	15,5	10	10,36 SEK
K0608.9047	K	stål	rapsgul RAL 1021	22	4,4	M4	12	18	4,5	15,5	10	10,36 SEK
K0608.905	K	stål	svartgrå RAL 7021	22	4,4	M5	12	18	4,5	15,5	10	10,36 SEK
K0608.9055	K	stål	ljusgrå RAL 7035	22	4,4	M5	12	18	4,5	15,5	10	10,36 SEK
K0608.9056	K	stål	trafikrött RAL 3020	22	4,4	M5	12	18	4,5	15,5	10	10,36 SEK
K0608.9057	K	stål	rapsgul RAL 1021	22	4,4	M5	12	18	4,5	15,5	10	10,36 SEK
K0608.906	K	stål	svartgrå RAL 7021	22	4,4	M6	12	18	4,5	15,5	10	10,36 SEK
K0608.9065	K	stål	ljusgrå RAL 7035	22	4,4	M6	12	18	4,5	15,5	10	10,36 SEK
K0608.9066	K	stål	trafikrött RAL 3020	22	4,4	M6	12	18	4,5	15,5	10	10,36 SEK
K0608.9067	K	stål	rapsgul RAL 1021	22	4,4	M6	12	18	4,5	15,5	10	10,36 SEK
K0608.105	K	stål	svartgrå RAL 7021	27,5	5,1	M5	14	24	5,8	20,8	10	10,93 SEK
K0608.1055	K	stål	ljusgrå RAL 7035	27,5	5,1	M5	14	24	5,8	20,8	10	10,93 SEK
K0608.1056	K	stål	trafikrött RAL 3020	27,5	5,1	M5	14	24	5,8	20,8	10	10,93 SEK
K0608.1057	K	stål	rapsgul RAL 1021	27,5	5,1	M5	14	24	5,8	20,8	10	10,93 SEK
K0608.106	K	stål	svartgrå RAL 7021	27,5	5,1	M6	14	24	5,8	20,8	10	10,93 SEK
K0608.1065	K	stål	ljusgrå RAL 7035	27,5	5,1	M6	14	24	5,8	20,8	10	10,93 SEK
K0608.1066	K	stål	trafikrött RAL 3020	27,5	5,1	M6	14	24	5,8	20,8	10	10,93 SEK
K0608.1067	K	stål	rapsgul RAL 1021	27,5	5,1	M6	14	24	5,8	20,8	10	10,93 SEK
K0608.208	K	stål	svartgrå RAL 7021	37,5	6,3	M8	21	36	8,5	30,5	14	18,91 SEK
K0608.2085	K	stål	ljusgrå RAL 7035	37,5	6,3	M8	21	36	8,5	30,5	14	18,91 SEK
K0608.2086	K	stål	trafikrött RAL 3020	37,5	6,3	M8	21	36	8,5	30,5	14	18,91 SEK
K0608.2087	K	stål	rapsgul RAL 1021	37,5	6,3	M8	21	36	8,5	30,5	14	18,91 SEK
K0608.210	K	stål	svartgrå RAL 7021	37,5	6,3	M10	21	36	8,5	30,5	14	18,91 SEK
K0608.2105	K	stål	ljusgrå RAL 7035	37,5	6,3	M10	21	36	8,5	30,5	14	18,91 SEK
K0608.2106	K	stål	trafikrött RAL 3020	37,5	6,3	M10	21	36	8,5	30,5	14	18,91 SEK
K0608.2107	K	stål	rapsgul RAL 1021	37,5	6,3	M10	21	36	8,5	30,5	14	18,91 SEK
K0608.0904	K	rostfritt stål	svartgrå RAL 7021	22	4,4	M4	12	18	4,5	15,5	10	15,58 SEK
K0608.09045	K	rostfritt stål	ljusgrå RAL 7035	22	4,4	M4	12	18	4,5	15,5	10	15,58 SEK
K0608.09046	K	rostfritt stål	trafikrött RAL 3020	22	4,4	M4	12	18	4,5	15,5	10	15,58 SEK
K0608.09047	K	rostfritt stål	rapsgul RAL 1021	22	4,4	M4	12	18	4,5	15,5	10	15,58 SEK
K0608.0905	K	rostfritt stål	svartgrå RAL 7021	22	4,4	M5	12	18	4,5	15,5	10	15,58 SEK
K0608.09055	K	rostfritt stål	ljusgrå RAL 7035	22	4,4	M5	12	18	4,5	15,5	10	15,58 SEK
K0608.09056	K	rostfritt stål	trafikrött RAL 3020	22	4,4	M5	12	18	4,5	15,5	10	15,58 SEK
K0608.09057	K	rostfritt stål	rapsgul RAL 1021	22	4,4	M5	12	18	4,5	15,5	10	15,58 SEK
K0608.0906	K	rostfritt stål	svartgrå RAL 7021	22	4,4	M6	12	18	4,5	15,5	10	15,58 SEK
K0608.09065	K	rostfritt stål	ljusgrå RAL 7035	22	4,4	M6	12	18	4,5	15,5	10	15,58 SEK
K0608.09066	K	rostfritt stål	trafikrött RAL 3020	22	4,4	M6	12	18	4,5	15,5	10	15,58 SEK
K0608.09067	K	rostfritt stål	rapsgul RAL 1021	22	4,4	M6	12	18	4,5	15,5	10	15,58 SEK
K0608.0105	K	rostfritt stål	svartgrå RAL 7021	27,5	5,1	M5	14	24	5,8	20,8	10	17,10 SEK
K0608.01055	K	rostfritt stål	ljusgrå RAL 7035	27,5	5,1	M5	14	24	5,8	20,8	10	17,10 SEK
K0608.01056	K	rostfritt stål	trafikrött RAL 3020	27,5	5,1	M5	14	24	5,8	20,8	10	17,10 SEK
K0608.01057	K	rostfritt stål	rapsgul RAL 1021	27,5	5,1	M5	14	24	5,8	20,8	10	17,10 SEK
K0608.0106	K	rostfritt stål	svartgrå RAL 7021	27,5	5,1	M6	14	24	5,8	20,8	10	17,10 SEK
K0608.01065	K	rostfritt stål	ljusgrå RAL 7035	27,5	5,1	M6	14	24	5,8	20,8	10	17,10 SEK
K0608.01066	K	rostfritt stål	trafikrött RAL 3020	27,5	5,1	M6	14	24	5,8	20,8	10	17,10 SEK
K0608.01067	K	rostfritt stål	rapsgul RAL 1021	27,5	5,1	M6	14	24	5,8	20,8	10	17,10 SEK
K0608.0208	K	rostfritt stål	svartgrå RAL 7021	37,5	6,3	M8	21	36	8,5	30,5	14	21,28 SEK
K0608.02085	K	rostfritt stål	ljusgrå RAL 7035	37,5	6,3	M8	21	36	8,5	30,5	14	21,28 SEK
K0608.02086	K	rostfritt stål	trafikrött RAL 3020	37,5	6,3	M8	21	36	8,5	30,5	14	21,28 SEK
K0608.02087	K	rostfritt stål	rapsgul RAL 1021	37,5	6,3	M8	21	36	8,5	30,5	14	21,28 SEK
K0608.0210	K	rostfritt stål	svartgrå RAL 7021	37,5	6,3	M10	21	36	8,5	30,5	14	21,28 SEK
K0608.02105	K	rostfritt stål	ljusgrå RAL 7035	37,5	6,3	M10	21	36	8,5	30,5	14	21,28 SEK
K0608.02106	K	rostfritt stål	trafikrött RAL 3020	37,5	6,3	M10	21	36	8,5	30,5	14	21,28 SEK
K0608.02107	K	rostfritt stål	rapsgul RAL 1021	37,5	6,3	M10	21	36	8,5	30,5	14	21,28 SEK

Vinghandtag, ensidiga, utan lock

Mer information

Ritningar

Artikelval/-filter.

Beställningsnr.	Form	Material komponent	A	B	D	D2	H	H1	T	H2	Pris
K0608.1904	D	stål	22	4,4	M4	12	16,1	4,5	10	15,5	8,93 SEK
K0608.1905	D	stål	22	4,4	M5	12	16,1	4,5	10	15,5	8,93 SEK
K0608.1906	D	stål	22	4,4	M6	12	16,1	4,5	10	15,5	8,93 SEK
K0608.1105	D	stål	27,5	5,1	M5	14	22,1	5,8	10	20,8	9,60 SEK
K0608.1106	D	stål	27,5	5,1	M6	14	22,1	5,8	10	20,8	9,60 SEK
K0608.1208	D	stål	37,5	6,3	M8	21	33,3	8,5	14	30,5	17,58 SEK
K0608.1210	D	stål	37,5	6,3	M10	21	33,3	8,5	14	30,5	17,58 SEK
K0608.10904	D	rostfritt stål	22	4,4	M4	12	16,1	4,5	10	15,5	13,97 SEK
K0608.10905	D	rostfritt stål	22	4,4	M5	12	16,1	4,5	10	15,5	13,97 SEK
K0608.10906	D	rostfritt stål	22	4,4	M6	12	16,1	4,5	10	15,5	13,97 SEK
K0608.10105	D	rostfritt stål	27,5	5,1	M5	14	22,1	5,8	10	20,8	15,96 SEK
K0608.10106	D	rostfritt stål	27,5	5,1	M6	14	22,1	5,8	10	20,8	15,96 SEK
K0608.10208	D	rostfritt stål	37,5	6,3	M8	21	33,3	8,5	14	30,5	19,95 SEK
K0608.10210	D	rostfritt stål	37,5	6,3	M10	21	33,3	8,5	14	30,5	19,95 SEK
