- K1566
Teleskopskenor i stål
för spårmontering, delvis utdragbara, bärkraft upp till 10 kg

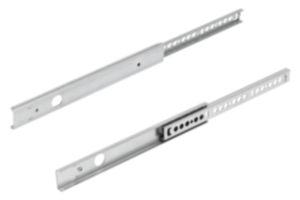

- K1567
Teleskopskenor i stål
för spårmontering, delvis utdragbara, bärkraft upp till 12 kg
- K1568
Teleskopskenor i stål
för spårmontering, överutdragbara, bärkraft upp till 20 kg
- K2089
Teleskopskenor i stål
för montering på sidan, helt utdragbara, bärförmåga upp till 20 kg
- K2090
Teleskopskenor i stål
för montering på sidan, helt utdragbara, bärförmåga upp till 30 kg

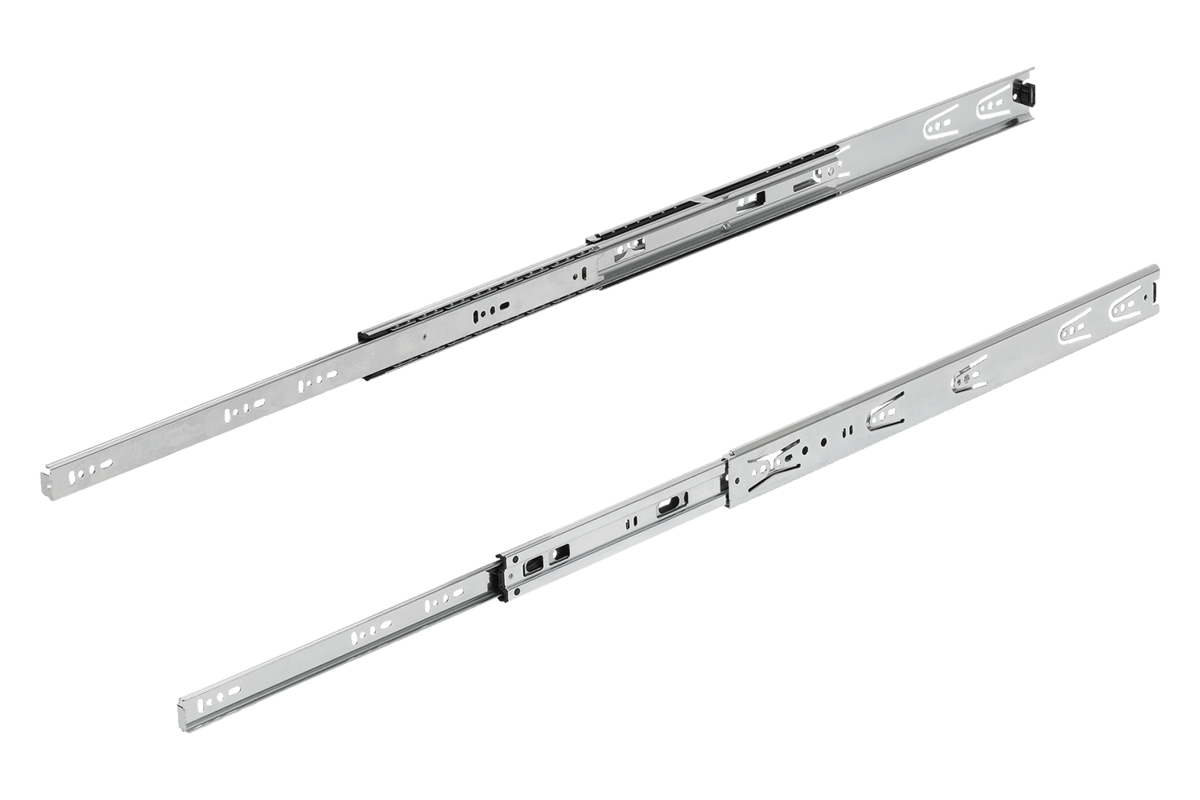

- K1569
Teleskopskenor i stål
för montering på sidan, helt utdragbara, bärkraft upp till 30 kg

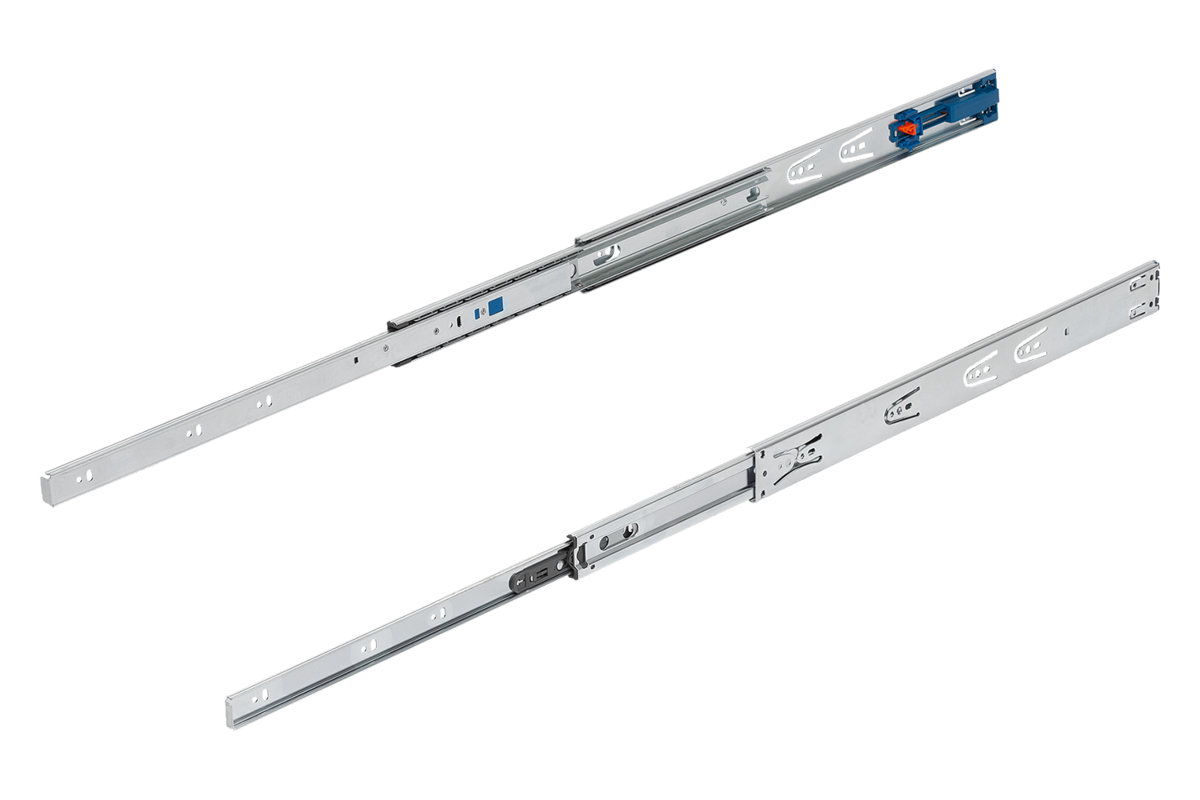

- K1571
Teleskopskenor i stål
för montering på sidan, helt utdragbara, bärkraft upp till 35 kg

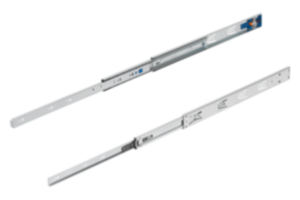

- K1572
Teleskopskenor i stål
för montering på sidan, helt utdragbara, bärkraft upp till 35 kg

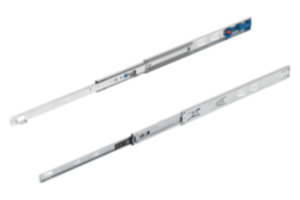

- K1573
Teleskopskenor i stål
för montering utanpå, helt utdragbara, bärkraft upp till 35 kg
- K1574
Teleskopskenor i stål
för montering utanpå, helt utdragbara, bärkraft upp till 35 kg
- K1575
Teleskopskenor i stål
för montering på sidan, helt utdragbara, bärkraft upp till 40 kg

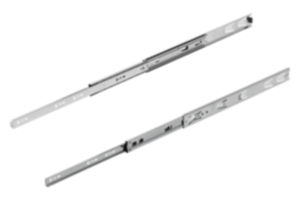

- K1577
Teleskopskenor i stål
för montering på sidan, helt utdragbara, bärkraft upp till 45 kg
- K1710
Teleskopskenor i stål
för montering på sidan, delvis utdragbara, bärförmåga upp till 50 kg

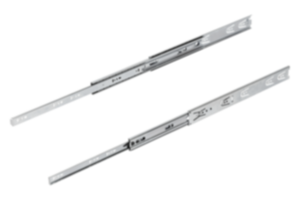

- K1578
Teleskopskenor i stål
för montering på sidan, överutdragbara, bärkraft upp till 60 kg

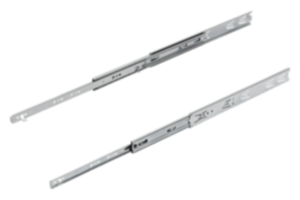

- K1579
Teleskopskenor i stål
för montering utanpå, överutdragbara, bärkraft upp till 60 kg
- K1711
Teleskopskenor i stål
för montering på sidan, delvis utdragbara, bärförmåga upp till 65 kg
- K1712
Teleskopskenor i rostfritt stål
för montering på sidan, delvis utdragbara, bärförmåga upp till 65 kg
- K1713
Teleskopskenor i stål
för montering på sidan, överutdragbara, bärförmåga upp till 70 kg
- K1714
Teleskopskenor i rostfritt stål
för montering på sidan, överutdragbara, bärförmåga upp till 70 kg
- K1715
Teleskopskenor i rostfritt stål
för montering på sidan, helt utdragbara, bärförmåga upp till 80 kg

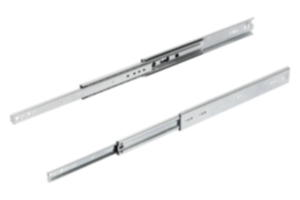

- K1580
Teleskopskenor i stål
för montering på sidan, överutdragbara, bärkraft upp till 90 kg
- K2092
Teleskopskenor i rostfritt stål
för montering på sidan, överutdragbara, bärförmåga upp till 90 kg
- K1716
Teleskopskenor i rostfritt stål
för montering på sidan, överutdragbara, bärförmåga upp till 90 kg
- K2093
Monteringsvinklar i stål
för teleskopskenor
- K2094
Monteringsvinklar i stål
för teleskopskenor
- K2095
Monteringsvinklar i stål
för teleskopskenor

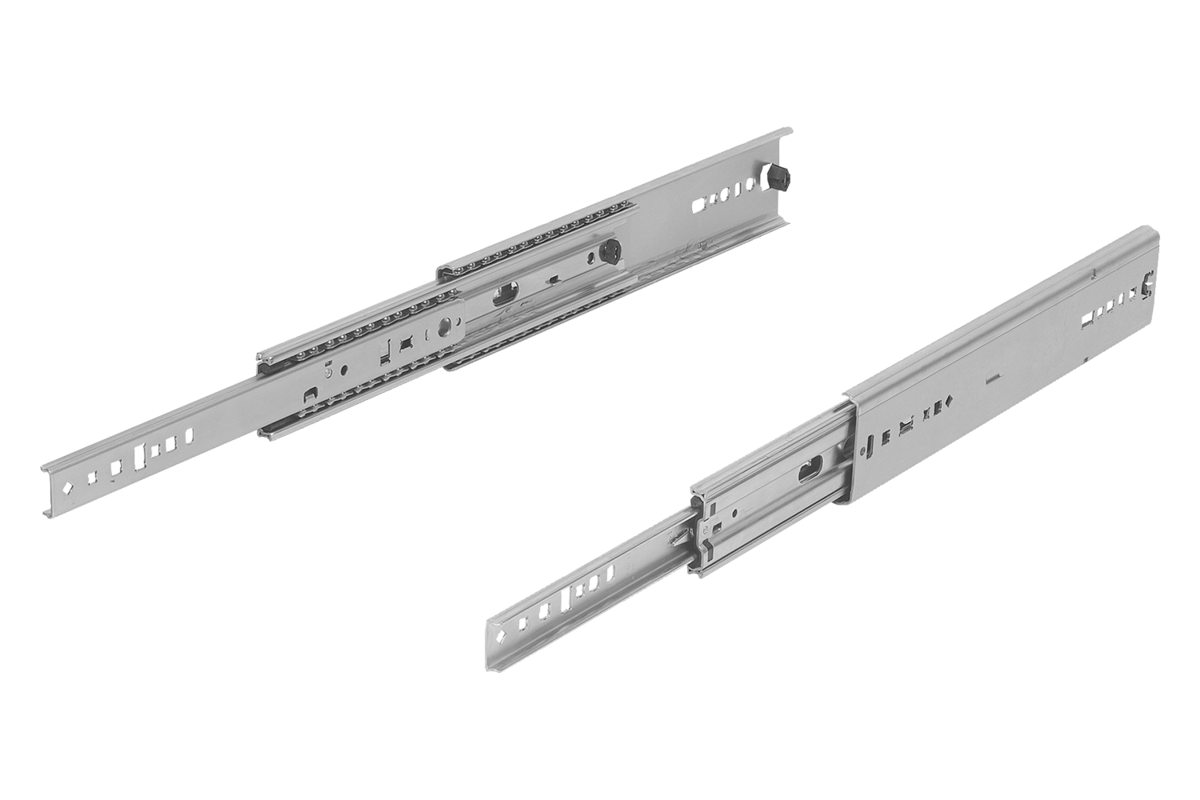

- K1717
Teleskopskenor i stål
för montering på sidan, helt utdragbara, bärförmåga upp till 160 kg

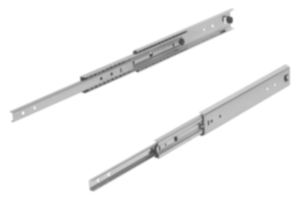

- K1718
Teleskopskenor i stål
för montering på sidan, överutdragbara, bärförmåga upp till 160 kg

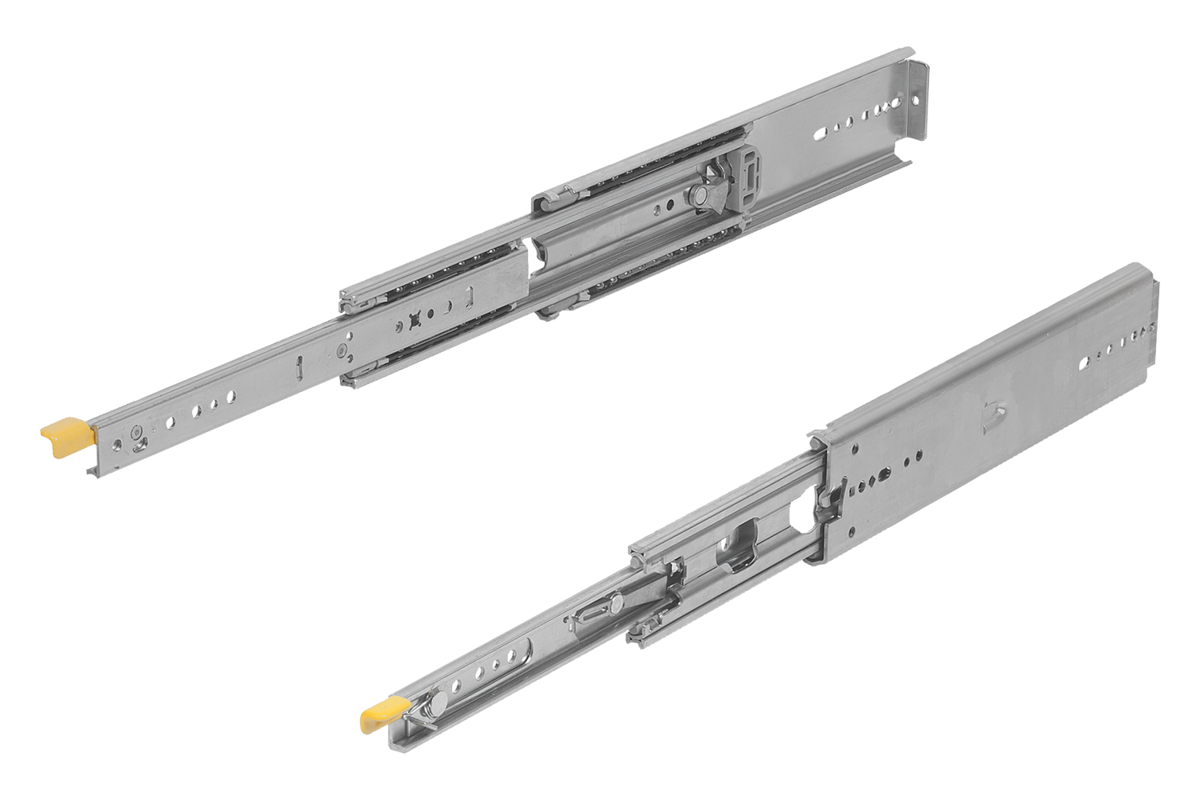

- K1719
Teleskopskenor i stål
för montering på sidan, helt utdragbara, bärförmåga upp till 272 kg
- K1720
Teleskopskenor i stål
för montering på sidan, helt utdragbara, bärförmåga upp till 272 kg
- K1721
Teleskopskenor i aluminium
för montering på sidan, helt utdragbara, bärförmåga upp till 300 kg
- K2018
Teleskopskenor i stål
dubbel T-form, helt utdragbara, bärförmåga upp till 305 kg
- K2073
Teleskopskenor i stål, kompakta
helt utdragbara, bärförmåga upp till 420 kg
- K2074
Teleskopskenor i stål, kompakta
helt utdragbara, bärförmåga upp till 480 kg
- K2019
Teleskopskenor i stål
dubbelanordnade, helt utdragbara, bärförmåga upp till 133 kg
- K2020
Teleskopskenor i stål
delvis utdragbara, bärförmåga upp till 741 kg
- K2021
Teleskopskenor i stål
S-form, helt utdragbara, bärförmåga upp till 459 kg
- K2022
Linjärkullager
med invändiga glidstycken, stål, bärförmåga upp till 3.959 kg
- K2087
Teleskopskenor i stål
för montering på sidan, helt utdragbara, bärförmåga upp till 68 kg
- K2088
Teleskopskenor i stål
för montering på sidan, helt utdragbara, bärförmåga upp till 68 kg
- K2091
Teleskopskenor i stål
för montering på sidan, överutdragbara, bärförmåga upp till 68 kg
- K2096
Monteringsvinklar i rostfritt stål
för teleskopskenor
- Spännlås, snäpplås, fallås
- Snabbspännare, kraftspännare
- Spännelement
- Fjädrande tryckstycken, inställningsbultar, kulspärrbultar
- Stödelement, positioneringselement, fästelement
- Maskinelement, fixturelement
- Leder
- Magneter
- Dämpningselement
- Nivåindikatorer,
gängade pluggar
- Skalor, Ringskalor, Libeller
- Transportteknik
- Verktyg, verkstadsartiklar
- Hostskydd
- Spännteknik
- Speciallösningar
- Klassiker
|
Teleskopskenorna är avsedda för lådor och utdragssystem. De finns både helt utdragbara och delvis utdragbara varianter, till viss del med ändlägesdämpning. Utföranden för tung last passar bra för bygge av driftutrustning, plåtkonstruktioner och periferimoduler i anläggningskonstruktion.
Teleskopskenor: tung belastning, helt utdragbara och mer
HEINRICH KIPP WERK har ett stort sortiment av teleskopskenor. Förutom olika modeller för olika belastningar kan du välja mellan diverse utdrag, utrustningsvarianter och material.
Eftersom det finns så många produkter kan teleskopskenorna från KIPP användas inom en mängd olika områden. Förutom i maskin- och anläggningskonstruktion förekommer de exempelvis inom möbelbygge, hälsovård, IT och i räddningstjänstens utryckningsfordon.
|
|
|

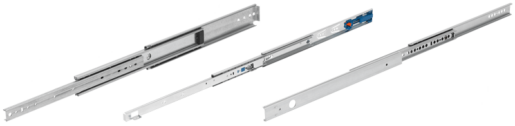

Teleskopskenor – utföranden och typer
| Olika typer och utföranden av teleskopskenorna gör att de kan användas universellt inom många områden. Teleskopskenorna består av skenor, kulhållare och kulor. Dessa komponenter kan skilja sig åt beroende på utförandet. |
|
|
| På grund av de höga belastningar som teleskopskenorna kan utsättas för är de tillverkade av metall. De består då av antingen stål, rostfritt stål eller aluminium. Även kulorna är av metall för att garantera en högre belastningsgräns. Det är bara i kulhållarna som vi förutom olika metaller även använder plast. |
|
|
Belastningsområden och användningsmöjligheter
Alla teleskopskenor kan inte utsättas för samma belastningar. För att det ska bli enklare att hitta rätt skena delas de in i tre olika belastningsområden:
- Lätt (upp till 50 kg)
- Medel (51 kg till 99 kg)
- Tungt (över 100 kg)
Skenorna i det lätta området upp till 50 kg passar för låga belastningar, till exempel i lätt yrkesanvändning, men också inom möbelindustrin i exempelvis lådor till köks- och badrumsskåp.
I medelområdet, från 51 kg till 99 kg, används teleskopskenorna bland annat inom transportteknik och i bilindustrin. Dessutom används de i detaljhandeln och på apotek, t.ex. i läkemedelsskåp, eller inom IT i exempelvis serverrack.
Teleskopskenorna för det tunga området, som även kallas tunglastskenor, klarar vikter på över 100 kg. Därför kan de användas i maskiner och transportteknik. Tack vare den stabila konstruktionen kan tunglastskenorna från KIPP även användas i utryckningsfordon för brandkår, räddningstjänst, katastrofskydd och även militärt.
|
|
|
Utrustningsvarianter för KIPP teleskopskenor
| Alla teleskopskenor är inte likadana. Förutom olika material och belastningsområden kan teleskopskenorna också ha olika utrustningsvarianter. |
|
|
Teleskopskenor med Soft-Close
| Teleskopskenornas Soft-Close-funktion används i stängningen. Den fångar upp skenan strax före ändläget och gör att den automatiskt dras in med en dämpad rörelse den sista biten. |
|
|
Teleskopskenor med automatisk indragning
| Även den automatiska indragningen underlättar stängningen. Den drar in teleskopskenan till ändläget. |
|
|
Teleskopskenor med Push to open
| Push to open-funktionen, även kallad Touch to open, gör det lättare att öppna med teleskopskenorna. Det räcker med att trycka lätt för att skenorna ska köras ut automatiskt. |
|
|
Teleskopskenor med öppen spärr
| Teleskopskenor som har funktionen ”Öppen spärr” spärras i helt öppet läge och stannar i den positionen. Då kan de inte stängas automatiskt. |
|
|
Teleskopskenor med stängd spärr
| Funktionen ”Stängd spärr” är motsatsen till ”Öppen spärr”. Den gör att teleskopskenorna förblir inkörda i stängt tillstånd och stannar i den positionen. |
|
|
Teleskopskenor med manöverspak
| Vissa teleskopskenor är utrustade med manöverspak. Dessa skenor spärras i öppet och stängt läge och kan bara låsas upp med en manöverspak. |
|
|
Teleskopskenor: olika utdrag |
|
| Delvis utdragbara teleskopskenor har en rörelse som är kortare än skenans längd. Observera att utdragen inte är tillgängliga i full längd. De är mycket stabila tack vare sin konstruktion. |
|
|
| För de helt utdragbara teleskopskenorna är längden och rörelsen ungefär lika långa. Fördelen med det är att utdragen är tillgängliga i full längd. Genom sin speciella konstruktion klarar de höga belastningar även i öppet tillstånd. |
|
|
| I de överutdragbara skenorna är rörelsen längre än längden. Eftersom överutdragbara teleskopskenor utsätts för de högsta belastningarna i helt öppet läge måste de ha extra stabil konstruktion. |
|
|
Beställ teleskopskenor från KIPP online
| Beställ dina teleskopskenor enkelt och bekvämt online. Hos KIPP hittar du skenor för belastningar från 10 kg till 300 kg. Tack vare det stora urvalet kan produkterna användas inom många områden. Om du ändå inte hittar rätt teleskopskena är du välkommen att kontakta oss! Våra experter hjälper dig gärna och kan om så behövs även ta fram en individuell speciallösning som är anpassad till just dina krav. |
|
|
|
