Tre-stjärnvred

Tillbaka

Produkter
- Manöverdelar | Standardelement
  - Handtag, knoppar
    - Tre-stjärnvred

Artikelbeskrivning/produktbilder

Visa/filtrera alla artiklar

BeskrivningMaterial:Handtag av glaskuleförstärkt termoplast.
Lock av termoplast.
Ståldelar hållfasthetsklass 5.8Utförande:Handtag och lock i svartgrått (RAL 7021).Ståldelar blåkromaterade.På begäran:Ytterligare skruvlängder och färger.
Ståldelar i rostfritt stål.Speciellt:

NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.

Datablad K1020 Tre-stjärnvred

150 kB

Ritningar (total översikt)

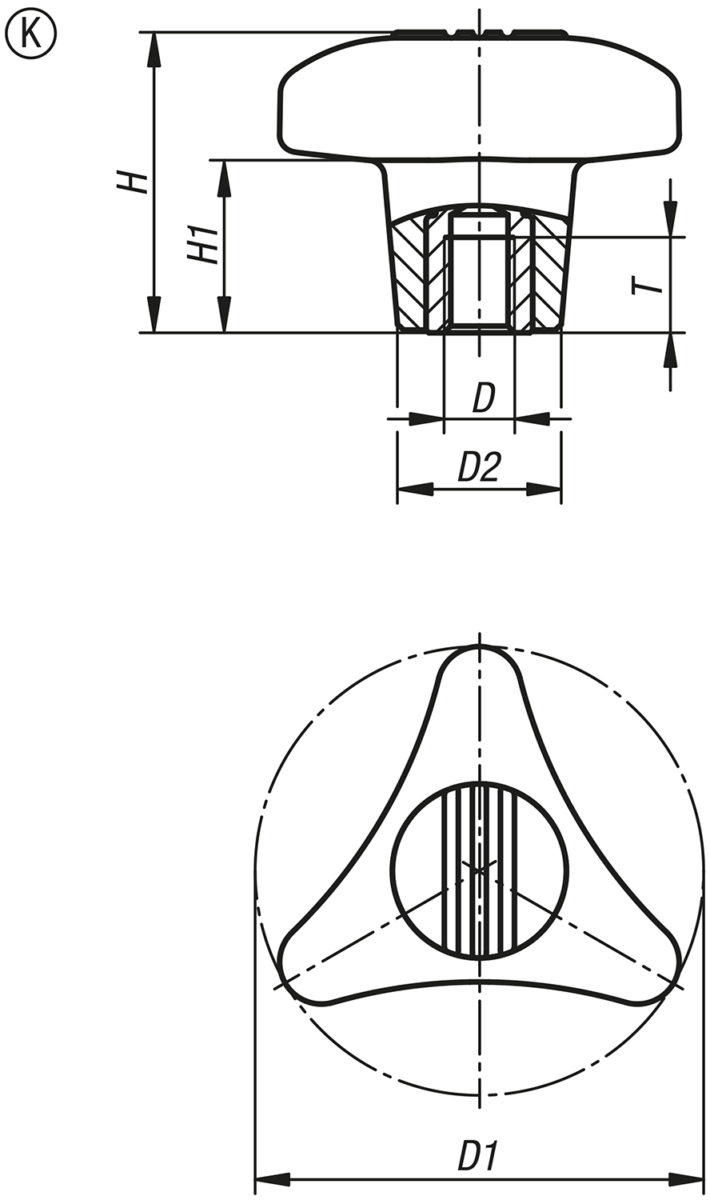

Tre-stjärnvred, innergänga

Mer information

Ritningar

Artikelval/-filter.

Beställningsnr.	Form	D	D1	D2	H	H1	T	Pris
K1020.18008	K	M8	80	29,2	53,5	31	17	34,87 SEK
K1020.18010	K	M10	80	29,2	53,5	31	17	34,87 SEK
K1020.18012	K	M12	80	29,2	53,5	31	17	37,91 SEK

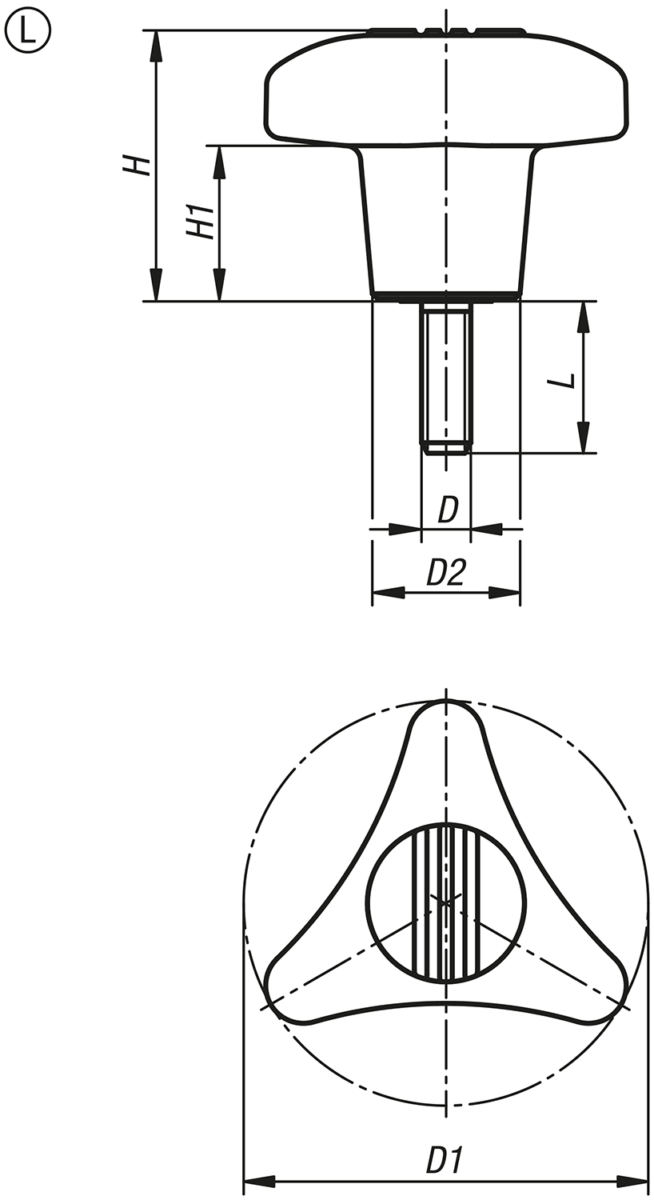

Tre-stjärnvred, yttergänga

Mer information

Ritningar

Artikelval/-filter.

Beställningsnr.	Form	D	D1	D2	H	H1	L	Pris
K1020.18008X15	L	M8	80	29,2	53,5	31	15	34,87 SEK
K1020.18008X20	L	M8	80	29,2	53,5	31	20	34,87 SEK
K1020.18008X30	L	M8	80	29,2	53,5	31	30	35,82 SEK
K1020.18008X40	L	M8	80	29,2	53,5	31	40	36,86 SEK
K1020.18008X50	L	M8	80	29,2	53,5	31	50	36,86 SEK
K1020.18010X15	L	M10	80	29,2	53,5	31	15	36,86 SEK
K1020.18010X20	L	M10	80	29,2	53,5	31	20	36,86 SEK
K1020.18010X30	L	M10	80	29,2	53,5	31	30	36,86 SEK
K1020.18010X40	L	M10	80	29,2	53,5	31	40	37,91 SEK
K1020.18010X50	L	M10	80	29,2	53,5	31	50	37,91 SEK
K1020.18012X15	L	M12	80	29,2	53,5	31	15	37,91 SEK
K1020.18012X20	L	M12	80	29,2	53,5	31	20	37,91 SEK
K1020.18012X30	L	M12	80	29,2	53,5	31	30	37,91 SEK
K1020.18012X40	L	M12	80	29,2	53,5	31	40	39,81 SEK
K1020.18012X50	L	M12	80	29,2	53,5	31	50	39,81 SEK
