Kulknoppar släta DIN 319 utökade
K0159

Kulknoppar släta DIN 319 utökade

Tillbaka

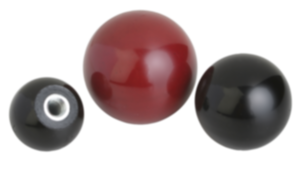

Artikelbeskrivning/produktbilder

Visa/filtrera alla artiklar
BeskrivningMaterial:Duroplast PF 31, svart.
Bussning av förzinkat stål.
Utförande:Högglanspolerat.Montage:Montering av Form L: Kulknopparna hamras på med lätta slag. Använd endast en gummi- eller plasthammare som inte väger mer än 200 g!

Utförande K0159.21604 har en bussning av mässing.
Utförandena K0159.23008, K0159.23508 och K0159.24008 har en bussning av förkopprat stål.
Skafttolerans:Kulknoppar med klämhylsa kan placeras på vanliga stänger med tolerans h9. Den medföljande klämhylsan garanterar att den sitter fast ordentligt.Ritningsinformation:
Form C: pressad gänga
Form E: gängbussning
Form L: klämhylsa
Form M: koniskt hål
Speciellt:
RoHS
NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.
 Datablad K0159 Kulknoppar släta DIN 319 utökade 146 kB

Ritningar (total översikt)

Kulknoppar släta DIN 319 utökade

Kulknoppar släta DIN 319 utökade, Form C, med gänga i gjutplast

Mer information

Ritningar

Kulknoppar släta DIN 319 utökade, Form C, med gänga i gjutplast

Artikelval/-filter.

Beställningsnr.FormFärg
grundkropp
D

D1

D6HTCADTillb.PrisBeställ
K0159.11604CsvartM4168156 3,42 SEK
K0159.11605CsvartM5168157,5 3,42 SEK
K0159.11606CsvartM6168159 3,71 SEK
K0159.12005CsvartM52012187,5 3,52 SEK
K0159.12006CsvartM62012189 3,52 SEK
K0159.12506CsvartM62515239 4,28 SEK
K0159.12508CsvartM825152312 4,28 SEK
K0159.13008CsvartM830162812 7,03 SEK
K0159.13208CsvartM832182912 5,32 SEK
K0159.13210CsvartM1032182915 5,32 SEK
K0159.13508CsvartM836173318 7,98 SEK
K0159.13510CsvartM1036173315 7,98 SEK
K0159.14008CsvartM8402037,512 9,31 SEK
K0159.14010CsvartM10402037,515 9,31 SEK
K0159.14012CsvartM12402037,518 9,31 SEK
K0159.14510CsvartM1045204315 12,54 SEK
K0159.14512CsvartM1245204318 12,54 SEK
K0159.15010CsvartM1050224815 14,54 SEK
K0159.15012CsvartM1250284818 14,54 SEK
K0159.116041CrödM4168156 4,47 SEK
K0159.116051CrödM5168157,5 4,47 SEK
K0159.120051CrödM52012187,5 4,94 SEK
K0159.120061CrödM62012189 4,94 SEK
K0159.125061CrödM62515239 5,51 SEK
K0159.125081CrödM825152312 5,51 SEK
K0159.130081CrödM830162812 9,12 SEK
K0159.132081CrödM832182912 7,98 SEK
K0159.140081CrödM8402037,512 13,11 SEK
K0159.135101CrödM1036173315 11,21 SEK
K0159.140101CrödM10402037,515 13,11 SEK
K0159.150101CrödM1050224815 20,43 SEK
K0159.150121CrödM1250284818 20,43 SEK

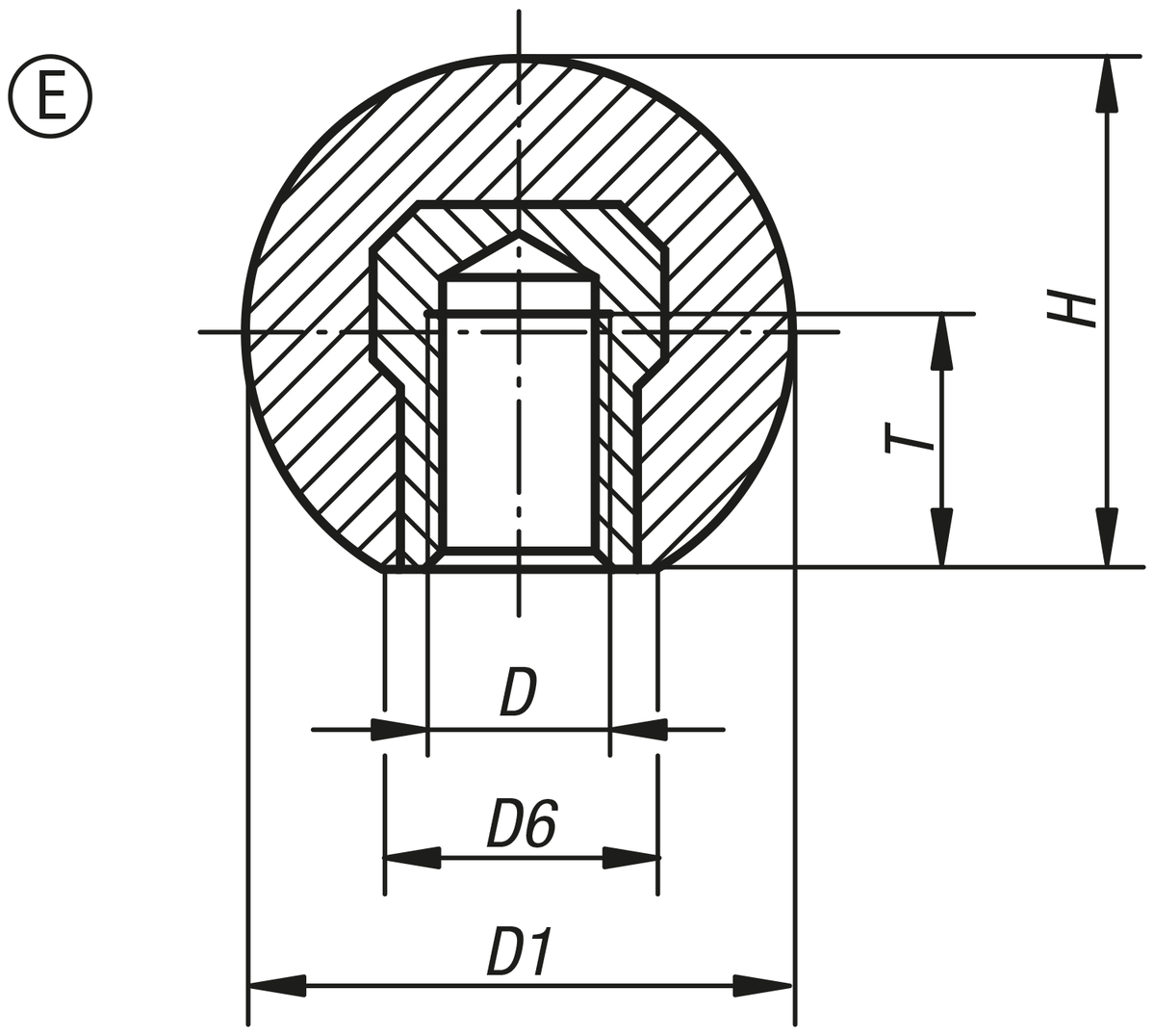

Kulknoppar släta DIN 319 utökade Form E, med gängbussning

Mer information

Ritningar

Kulknoppar släta DIN 319 utökade Form E, med gängbussning

Artikelval/-filter.

Beställningsnr.FormFärg
grundkropp
D

D1D6HTCADTillb.PrisBeställ
K0159.21604EsvartM4168156 4,37 SEK
K0159.22005EsvartM52012187,5 4,75 SEK
K0159.22006EsvartM62012189 4,75 SEK
K0159.22506EsvartM62515239 5,51 SEK
K0159.22508EsvartM825152312 5,99 SEK
K0159.23008EsvartM830162812 9,31 SEK
K0159.23208EsvartM832182912 10,55 SEK
K0159.23210EsvartM1032182915 10,64 SEK
K0159.23508EsvartM836173314 10,45 SEK
K0159.23510EsvartM1036173314 10,83 SEK
K0159.24008EsvartM8402037,514 12,73 SEK
K0159.24010EsvartM10402037,515 13,40 SEK
K0159.24012EsvartM12402037,518 15,20 SEK
K0159.24510EsvartM1045204322 17,10 SEK
K0159.24512EsvartM1245204321 17,58 SEK
K0159.25010EsvartM1050224815 20,90 SEK
K0159.25012EsvartM1250284818 21,38 SEK
K0159.220051ErödM52012187,5 6,08 SEK
K0159.225061ErödM62515239 7,32 SEK
K0159.230081ErödM830162812 13,11 SEK
K0159.235101ErödM1036173314 16,25 SEK
K0159.240101ErödM10402037,515 18,72 SEK
K0159.240121ErödM12402037,518 21,28 SEK
K0159.250121ErödM1250284818 29,93 SEK

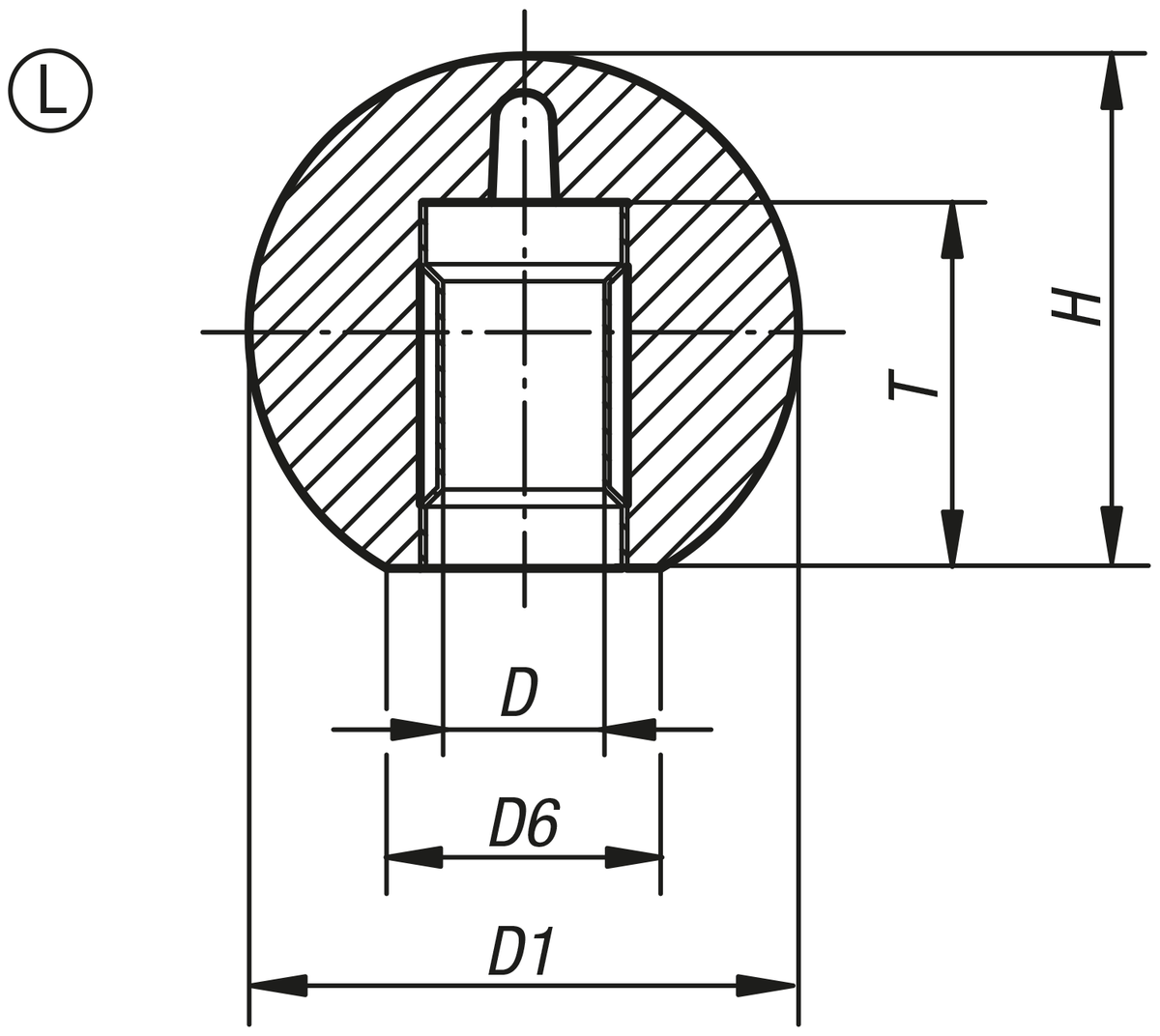

Kulknoppar släta DIN 319 utökade, Form L med spännhylsa

Mer information

Ritningar

Kulknoppar släta DIN 319 utökade, Form L med spännhylsa

Artikelval/-filter.

Beställningsnr.FormFärg
grundkropp
D

D1D6HTCADTillb.PrisBeställ
K0159.42005Lsvart520121813 12,54 SEK
K0159.42506Lsvart625152316 11,78 SEK
K0159.42508Lsvart825152315 11,78 SEK
K0159.43208Lsvart832182915 14,35 SEK
K0159.43210Lsvart1032182920 14,35 SEK
K0159.44010Lsvart10402037,520 19,67 SEK
K0159.44012Lsvart12402037,523 19,67 SEK
K0159.45012Lsvart1250284820 30,69 SEK

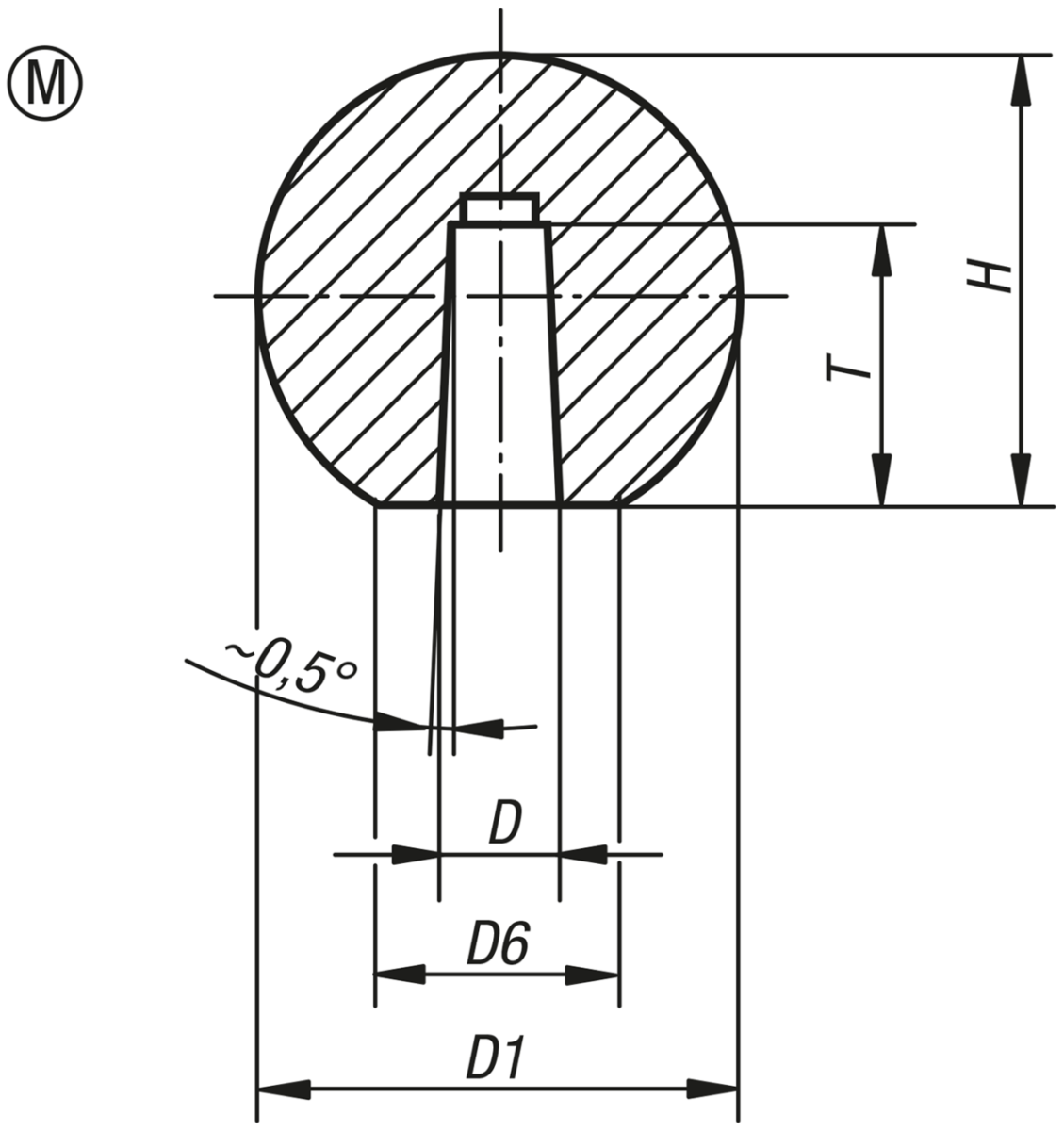

Kulknoppar släta DIN 319 utökade, Form M, med koniskt borrat hål

Mer information

Ritningar

Kulknoppar släta DIN 319 utökade, Form M, med koniskt borrat hål

Artikelval/-filter.

Beställningsnr.FormFärg
grundkropp
D

D1D6HTCADTillb.PrisBeställ
K0159.31604Msvart4168159 3,52 SEK
K0159.32005Msvart520121812 3,71 SEK
K0159.32506Msvart625152315 4,75 SEK
K0159.32508Msvart825152315 4,75 SEK
K0159.33208Msvart832182915 6,56 SEK
K0159.33210Msvart1032182915 6,56 SEK
K0159.34010Msvart10402037,520 10,36 SEK
K0159.34012Msvart12402037,520 10,36 SEK
K0159.35012Msvart1250284822 17,20 SEK
