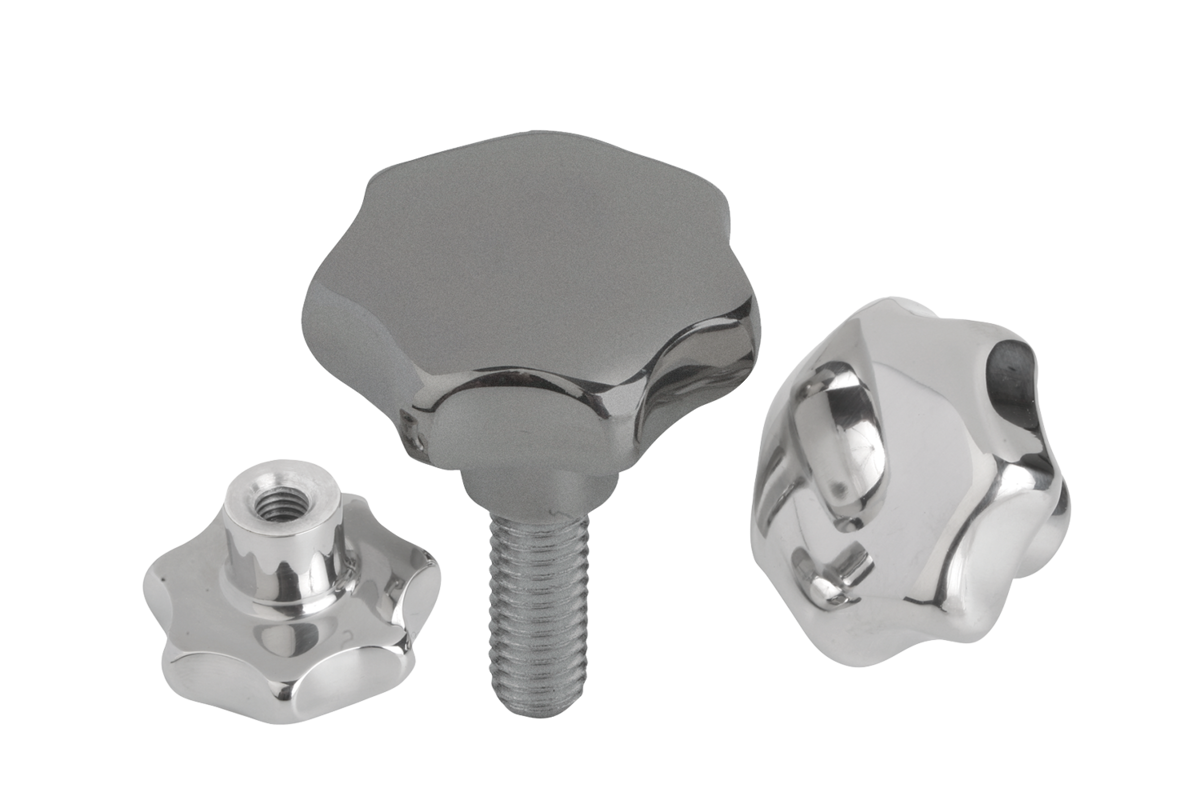

K0150Stjärnvred liknande DIN 6336 rostfritt stål |
Tillbaka |
|
|
BeskrivningMaterial:Rostfritt stål $s14308..<br/>
Gängstift, rostfritt stål $s14305..<br/>
Tvärstift, rostfritt stål $s14310..Utförande:Slipat och polerat eller blästrat.
Gängstift och tvärstift, blanka.Ritningsinformation:Form B: genomgående hål
Form C: bottenhål
Form D: uppborrad gänga
Form E: gängat bottenhål
Form L: med yttergänga NedladdningHär finns informationen samlad som PDF:
Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.
|
Ritningar (total översikt) |

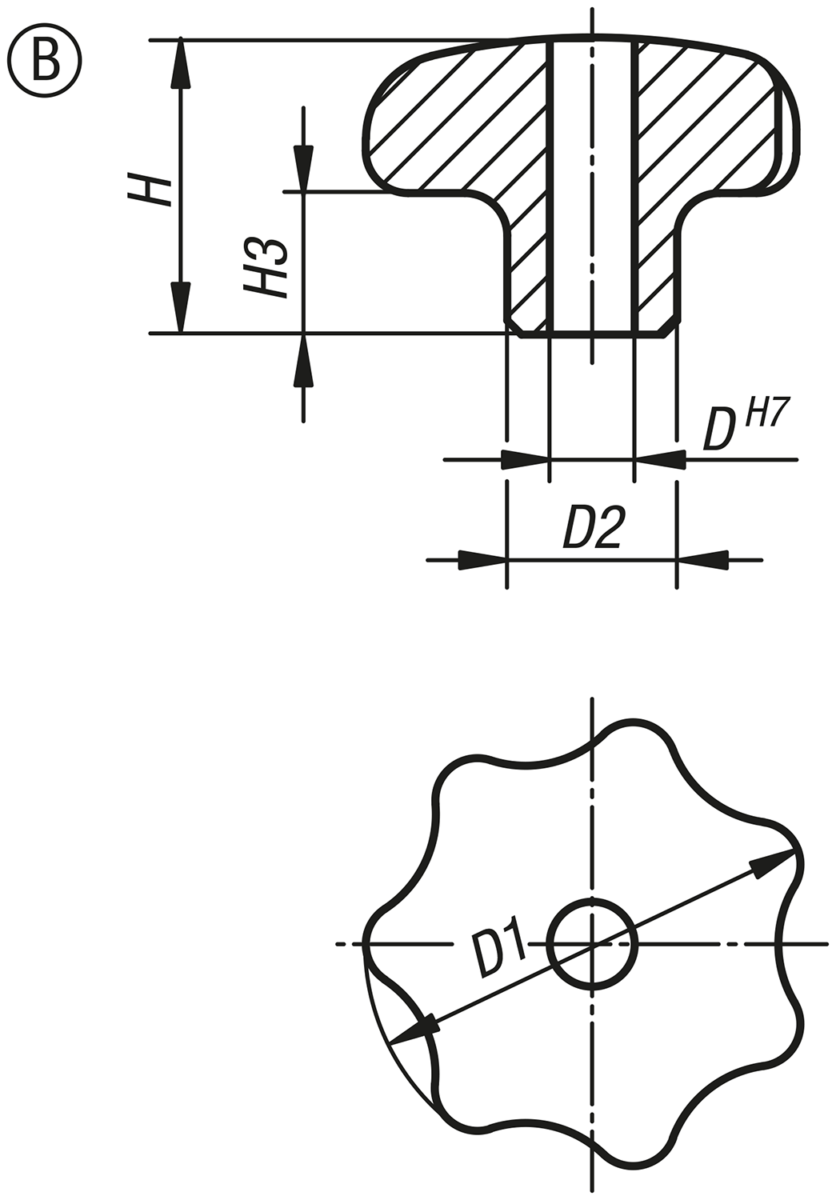

Stjärnvred liknande DIN 6336 av rostfritt stål, Form B, genomgående hål |
Mer information |
| Beställningsnr. | Form | Grundkroppens
yta | D | D1 | D2 | H | H3 | CAD | Tillb. | Pris | Beställ |
|---|
| K0150.232062 | B | polerat | 6 | 32 | 12 | 21 | 10 |  | | 48,93 SEK | | | K0150.240082 | B | polerat | 8 | 40 | 14 | 26 | 13 | | | 64,13 SEK | | | K0150.250102 | B | polerat | 10 | 50 | 18 | 34 | 17 | | | 77,33 SEK | | | K0150.263122 | B | polerat | 12 | 63 | 20 | 42 | 21 | | | 101,46 SEK | | | K0150.232063 | B | blasted | 6 | 32 | 12 | 21 | 10 | | | 44,18 SEK | | | K0150.240083 | B | blasted | 8 | 40 | 14 | 26 | 13 | | | 57,76 SEK | | | K0150.250103 | B | blasted | 10 | 50 | 18 | 34 | 17 | | | 69,54 SEK | | | K0150.263123 | B | blasted | 12 | 63 | 20 | 42 | 21 | | | 91,39 SEK | |
|

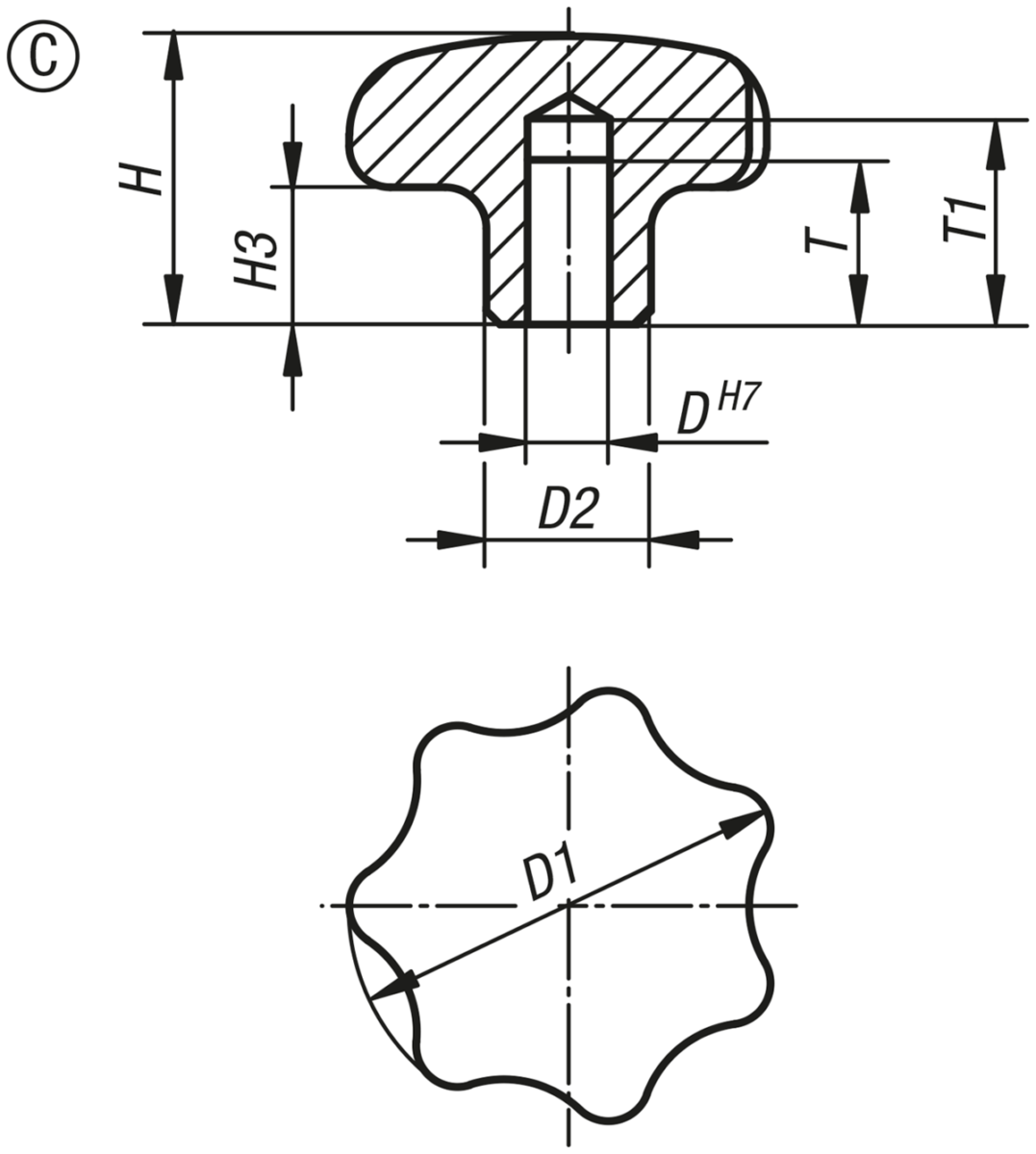

Stjärnvred liknande DIN 6336 rostfritt stål, Form C, bottenhål |
Mer information |
| Beställningsnr. | Form | Grundkroppens
yta | D | D1 | D2 | H | H3 | T | T1 | CAD | Tillb. | Pris | Beställ |
|---|
| K0150.332062 | C | polerat | 6 | 32 | 12 | 21 | 10 | 12 | 15 | | | 54,53 SEK | | | K0150.340082 | C | polerat | 8 | 40 | 14 | 26 | 13 | 15 | 18 | | | 71,63 SEK | | | K0150.350102 | C | polerat | 10 | 50 | 18 | 34 | 17 | 18 | 21 | | | 94,15 SEK | | | K0150.363122 | C | polerat | 12 | 63 | 20 | 42 | 21 | 22 | 25 | | | 122,08 SEK | | | K0150.332063 | C | blasted | 6 | 32 | 12 | 21 | 10 | 12 | 15 | | | 49,12 SEK | | | K0150.340083 | C | blasted | 8 | 40 | 14 | 26 | 13 | 15 | 18 | | | 64,41 SEK | | | K0150.350103 | C | blasted | 10 | 50 | 18 | 34 | 17 | 18 | 21 | | | 84,74 SEK | | | K0150.363123 | C | blasted | 12 | 63 | 20 | 42 | 21 | 22 | 25 | | | 109,92 SEK | |
|

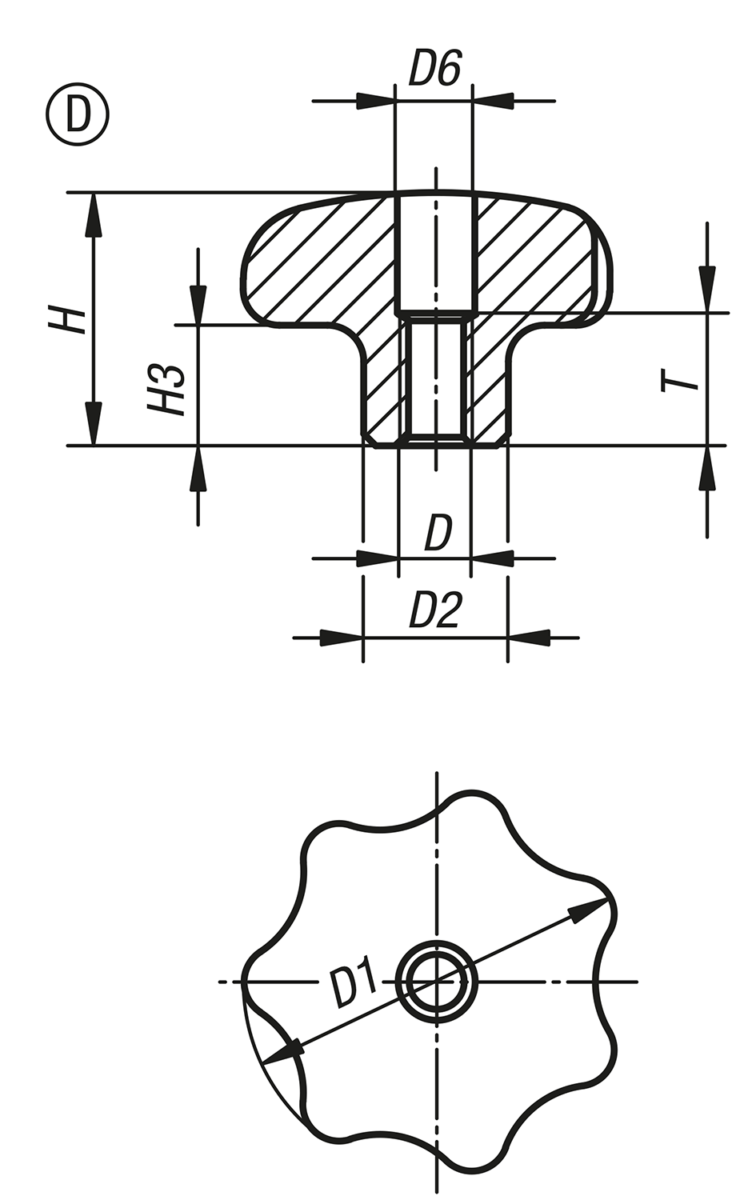

Stjärnvred liknande DIN 6336 av rostfritt stål, Form D, uppborrad gänga |
Mer information |
| Beställningsnr. | Form | Grundkroppens
yta | D
| D1 | D2 | D6 | H | H3 | T | CAD | Tillb. | Pris | Beställ |
|---|
| K0150.432062 | D | polerat | M6 | 32 | 12 | 6,4 | 21 | 10 | 11 | | | 60,33 SEK | | | K0150.440082 | D | polerat | M8 | 40 | 14 | 8,4 | 26 | 13 | 14 | | | 76,48 SEK | | | K0150.450102 | D | polerat | M10 | 50 | 18 | 10,5 | 34 | 17 | 18 | | | 101,65 SEK | | | K0150.463122 | D | polerat | M12 | 63 | 20 | 13 | 42 | 21 | 22 | | | 128,92 SEK | | | K0150.432063 | D | blasted | M6 | 32 | 12 | 6,4 | 21 | 10 | 11 | | | 54,34 SEK | | | K0150.440083 | D | blasted | M8 | 40 | 14 | 8,4 | 26 | 13 | 14 | | | 68,78 SEK | | | K0150.450103 | D | blasted | M10 | 50 | 18 | 10,5 | 34 | 17 | 18 | | | 91,49 SEK | | | K0150.463123 | D | blasted | M12 | 63 | 20 | 13 | 42 | 21 | 22 | | | 116,00 SEK | |
|

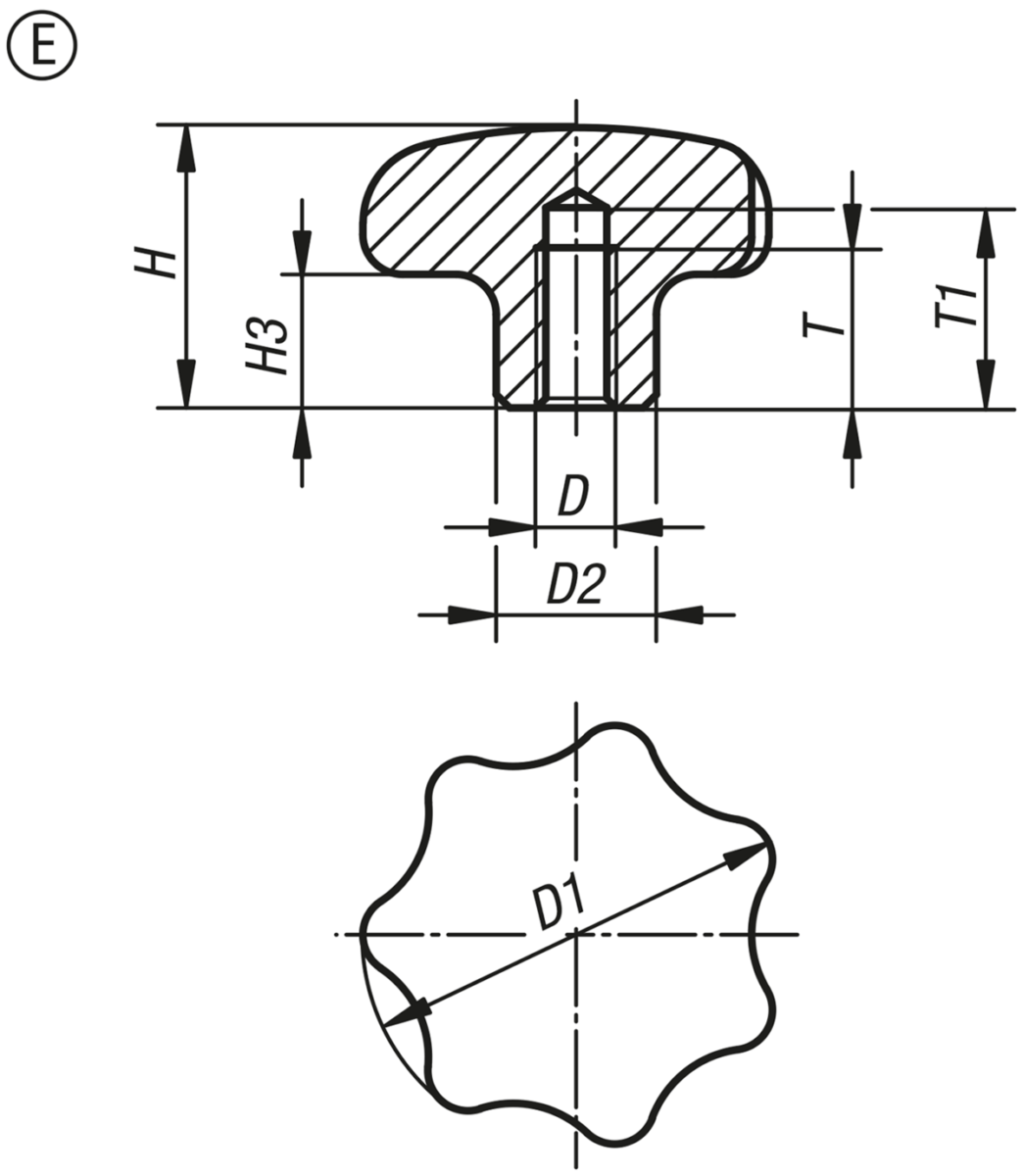

Stjärnvred liknande DIN 6336 rostfritt stål, Form E, gängat bottenhål |
Mer information |
| Beställningsnr. | Form | Grundkroppens
yta | D
| D1 | D2 | H | H3 | T | T1 | CAD | Tillb. | Pris | Beställ |
|---|
| K0150.532062 | E | polerat | M6 | 32 | 12 | 21 | 10 | 12 | 15 | | | 60,33 SEK | | | K0150.540082 | E | polerat | M8 | 40 | 14 | 26 | 13 | 15 | 18 | | | 76,48 SEK | | | K0150.550102 | E | polerat | M10 | 50 | 18 | 34 | 17 | 18 | 21 | | | 101,65 SEK | | | K0150.563122 | E | polerat | M12 | 63 | 20 | 42 | 21 | 22 | 25 | | | 128,92 SEK | | | K0150.532063 | E | blasted | M6 | 32 | 12 | 21 | 10 | 12 | 15 | | | 54,34 SEK | | | K0150.540083 | E | blasted | M8 | 40 | 14 | 26 | 13 | 15 | 18 | | | 68,78 SEK | | | K0150.550103 | E | blasted | M10 | 50 | 18 | 34 | 17 | 18 | 21 | | | 91,49 SEK | | | K0150.563123 | E | blasted | M12 | 63 | 20 | 42 | 21 | 22 | 25 | | | 116,00 SEK | |
|

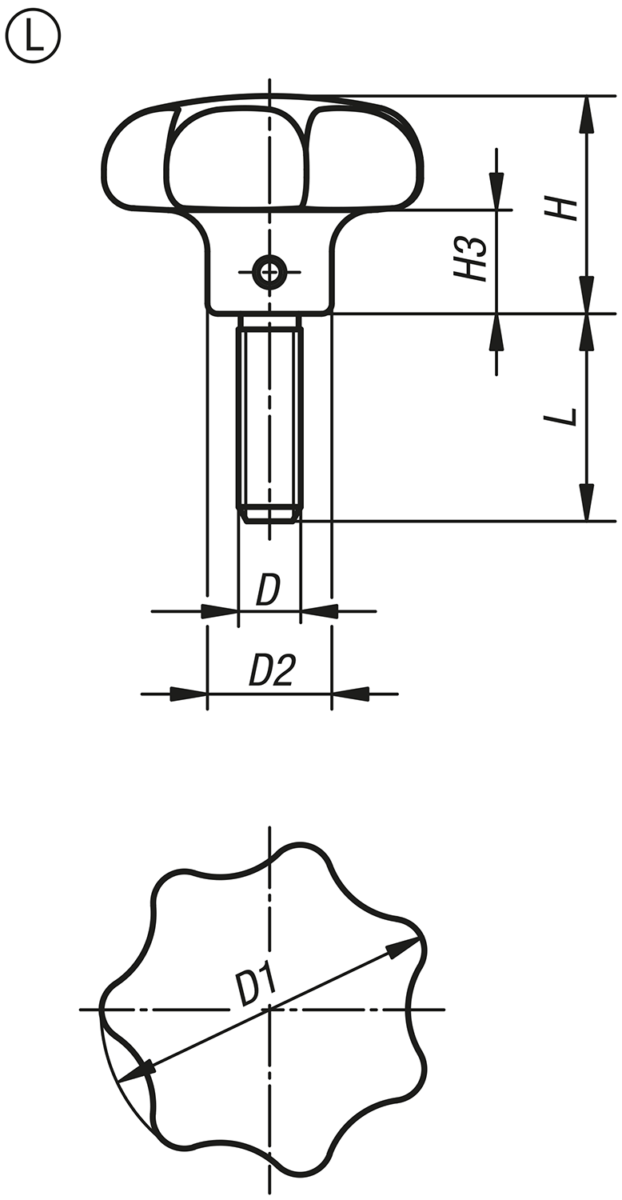

Stjärnvred liknande DIN 6336 rostfritt stål, Form L, med yttergänga |
Mer information |
| Beställningsnr. | Form | Grundkroppens
yta | D | D1
| D2 | H | H3 | L | CAD | Tillb. | Pris | Beställ |
|---|
| K0150.632063X15 | L | blasted | M6 | 32 | 12 | 21 | 10 | 15 | | | 78,95 SEK | | | K0150.632063X20 | L | blasted | M6 | 32 | 12 | 21 | 10 | 20 | | | 79,42 SEK | | | K0150.632063X25 | L | blasted | M6 | 32 | 12 | 21 | 10 | 25 | | | 79,90 SEK | | | K0150.632063X30 | L | blasted | M6 | 32 | 12 | 21 | 10 | 30 | | | 80,09 SEK | | | K0150.640083X20 | L | blasted | M8 | 40 | 14 | 26 | 13 | 20 | | | 87,69 SEK | | | K0150.640083X25 | L | blasted | M8 | 40 | 14 | 26 | 13 | 25 | | | 88,83 SEK | | | K0150.640083X30 | L | blasted | M8 | 40 | 14 | 26 | 13 | 30 | | | 89,40 SEK | | | K0150.640083X40 | L | blasted | M8 | 40 | 14 | 26 | 13 | 40 | | | 90,82 SEK | | | K0150.650103X25 | L | blasted | M10 | 50 | 18 | 34 | 17 | 25 | | | 114,29 SEK | | | K0150.650103X30 | L | blasted | M10 | 50 | 18 | 34 | 17 | 30 | | | 115,24 SEK | | | K0150.650103X40 | L | blasted | M10 | 50 | 18 | 34 | 17 | 40 | | | 116,66 SEK | | | K0150.650103X50 | L | blasted | M10 | 50 | 18 | 34 | 17 | 50 | | | 118,18 SEK | | | K0150.663123X30 | L | blasted | M12 | 63 | 20 | 42 | 21 | 30 | | | 146,11 SEK | | | K0150.663123X40 | L | blasted | M12 | 63 | 20 | 42 | 21 | 40 | | | 147,25 SEK | | | K0150.663123X50 | L | blasted | M12 | 63 | 20 | 42 | 21 | 50 | | | 151,34 SEK | | | K0150.663123X60 | L | blasted | M12 | 63 | 20 | 42 | 21 | 60 | | | 153,33 SEK | |
|
