Stjärnvred med säkerhetsband liknande DIN 6336

Tillbaka

Produkter
- Manöverdelar | Standardelement
  - Handtag, knoppar
    - Stjärnvred med säkerhetsband liknande DIN 6336

Artikelbeskrivning/produktbilder

Visa/filtrera alla artiklar

BeskrivningMaterial:Stjärnvred av termoplast.
Bussning resp. gängbult av stål.
Säkerhetsband av elastisk TPU.Utförande:Bussning resp. gängbult förzinkad och blåkromaterad.Anmärkning:Δ Ange önskad färg på locket här. Om locket ska vara svart behövs ingen färgkod.

Med säkerhetsbandet kan stjärnvredet fästas i en grundkropp så att det inte kommer bort. Stjärnvredet finns då alltid till hands vid föremålet. Stjärnvredet blir lättare att montera/demontera och kan inte försvinna.Montage:Montera inte när bandet är spänt.
Observera i- och urskruvat tillstånd.Tillbehör:Säkerhetsbandet kan även beställas som tillbehör, se K0743.04190.Ritningsinformation:

Form KS: gängbussning, med lock
Form LS: yttergänga

Speciellt:

NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.

Datablad K0155 Stjärnvred med säkerhetsband liknande DIN 6336

372 kB

Ritningar (total översikt)

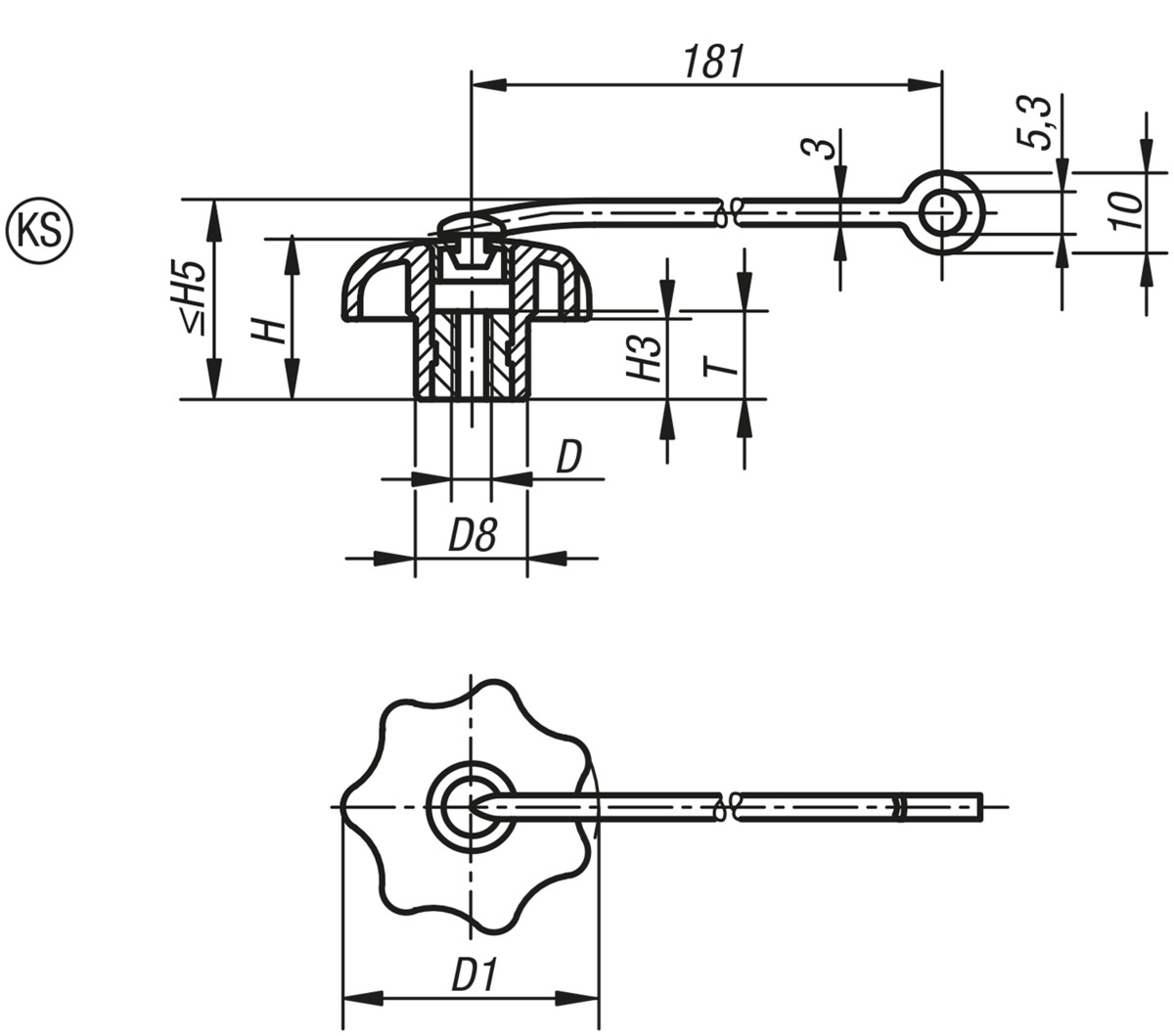

Stjärnvred med säkerhetsband liknande DIN 6336, innergänga, Form KS

Mer information

Ritningar

Stjärnvred med säkerhetsband liknande DIN 6336, innergänga, Form KS

Artikelval/-filter.

Beställningsnr.	Form	Färg lock	D	D1	D8	H	H3	H5 max.	T	Pris
K0155.604	KS	svart	M4	25	12	16	8	22	10	11,02 SEK
K0155.6045	KS	Ljusgrå RAL 7035	M4	25	12	16	8	22	10	11,02 SEK
K0155.6046	KS	Trafikrött RAL 3020	M4	25	12	16	8	22	10	11,02 SEK
K0155.6047	KS	Rapsgul RAL 1021	M4	25	12	16	8	22	10	11,02 SEK
K0155.605	KS	svart	M5	25	12	16	8	22	10	11,02 SEK
K0155.6055	KS	Ljusgrå RAL 7035	M5	25	12	16	8	22	10	11,02 SEK
K0155.6056	KS	Trafikrött RAL 3020	M5	25	12	16	8	22	10	11,02 SEK
K0155.6057	KS	Rapsgul RAL 1021	M5	25	12	16	8	22	10	11,02 SEK
K0155.6061	KS	svart	M6	25	12	16	8	22	10	11,02 SEK
K0155.60615	KS	Ljusgrå RAL 7035	M6	25	12	16	8	22	10	11,02 SEK
K0155.60616	KS	Trafikrött RAL 3020	M6	25	12	16	8	22	10	11,02 SEK
K0155.60617	KS	Rapsgul RAL 1021	M6	25	12	16	8	22	10	11,02 SEK
K0155.6051	KS	svart	M5	32	14	20	10	26	10	11,21 SEK
K0155.60515	KS	Ljusgrå RAL 7035	M5	32	14	20	10	26	10	11,21 SEK
K0155.60516	KS	Trafikrött RAL 3020	M5	32	14	20	10	26	10	11,21 SEK
K0155.60517	KS	Rapsgul RAL 1021	M5	32	14	20	10	26	10	11,21 SEK
K0155.606	KS	svart	M6	32	14	20	10	26	10	11,21 SEK
K0155.6065	KS	Ljusgrå RAL 7035	M6	32	14	20	10	26	10	11,21 SEK
K0155.6066	KS	Trafikrött RAL 3020	M6	32	14	20	10	26	10	11,21 SEK
K0155.6067	KS	Rapsgul RAL 1021	M6	32	14	20	10	26	10	11,21 SEK
K0155.608	KS	svart	M8	40	18	25	13	31	14	11,88 SEK
K0155.6085	KS	Ljusgrå RAL 7035	M8	40	18	25	13	31	14	11,88 SEK
K0155.6086	KS	Trafikrött RAL 3020	M8	40	18	25	13	31	14	11,88 SEK
K0155.6087	KS	Rapsgul RAL 1021	M8	40	18	25	13	31	14	11,88 SEK
K0155.6101	KS	svart	M10	40	18	25	13	31	14	11,88 SEK
K0155.61015	KS	Ljusgrå RAL 7035	M10	40	18	25	13	31	14	11,88 SEK
K0155.61016	KS	Trafikrött RAL 3020	M10	40	18	25	13	31	14	11,88 SEK
K0155.61017	KS	Rapsgul RAL 1021	M10	40	18	25	13	31	14	11,88 SEK
K0155.6081	KS	svart	M8	50	22	32	17	38	14	15,39 SEK
K0155.60815	KS	Ljusgrå RAL 7035	M8	50	22	32	17	38	14	15,39 SEK
K0155.60816	KS	Trafikrött RAL 3020	M8	50	22	32	17	38	14	15,39 SEK
K0155.60817	KS	Rapsgul RAL 1021	M8	50	22	32	17	38	14	15,39 SEK
K0155.610	KS	svart	M10	50	22	32	17	38	14	15,39 SEK
K0155.6105	KS	Ljusgrå RAL 7035	M10	50	22	32	17	38	14	15,39 SEK
K0155.6106	KS	Trafikrött RAL 3020	M10	50	22	32	17	38	14	15,39 SEK
K0155.6107	KS	Rapsgul RAL 1021	M10	50	22	32	17	38	14	15,39 SEK
K0155.6121	KS	svart	M12	50	22	32	17	38	14	15,39 SEK
K0155.61215	KS	Ljusgrå RAL 7035	M12	50	22	32	17	38	14	15,39 SEK
K0155.61216	KS	Trafikrött RAL 3020	M12	50	22	32	17	38	14	15,39 SEK
K0155.61217	KS	Rapsgul RAL 1021	M12	50	22	32	17	38	14	15,39 SEK
K0155.6102	KS	svart	M10	63	26	40	21	46	14	21,95 SEK
K0155.61025	KS	Ljusgrå RAL 7035	M10	63	26	40	21	46	14	21,95 SEK
K0155.61026	KS	Trafikrött RAL 3020	M10	63	26	40	21	46	14	21,95 SEK
K0155.61027	KS	Rapsgul RAL 1021	M10	63	26	40	21	46	14	21,95 SEK
K0155.612	KS	svart	M12	63	26	40	21	46	14	21,95 SEK
K0155.6125	KS	Ljusgrå RAL 7035	M12	63	26	40	21	46	14	21,95 SEK
K0155.6126	KS	Trafikrött RAL 3020	M12	63	26	40	21	46	14	21,95 SEK
K0155.6127	KS	Rapsgul RAL 1021	M12	63	26	40	21	46	14	21,95 SEK
K0155.616	KS	svart	M16	63	26	40	21	46	14	28,69 SEK
K0155.6165	KS	Ljusgrå RAL 7035	M16	63	26	40	21	46	14	28,69 SEK
K0155.6166	KS	Trafikrött RAL 3020	M16	63	26	40	21	46	14	28,69 SEK
K0155.6167	KS	Rapsgul RAL 1021	M16	63	26	40	21	46	14	28,69 SEK

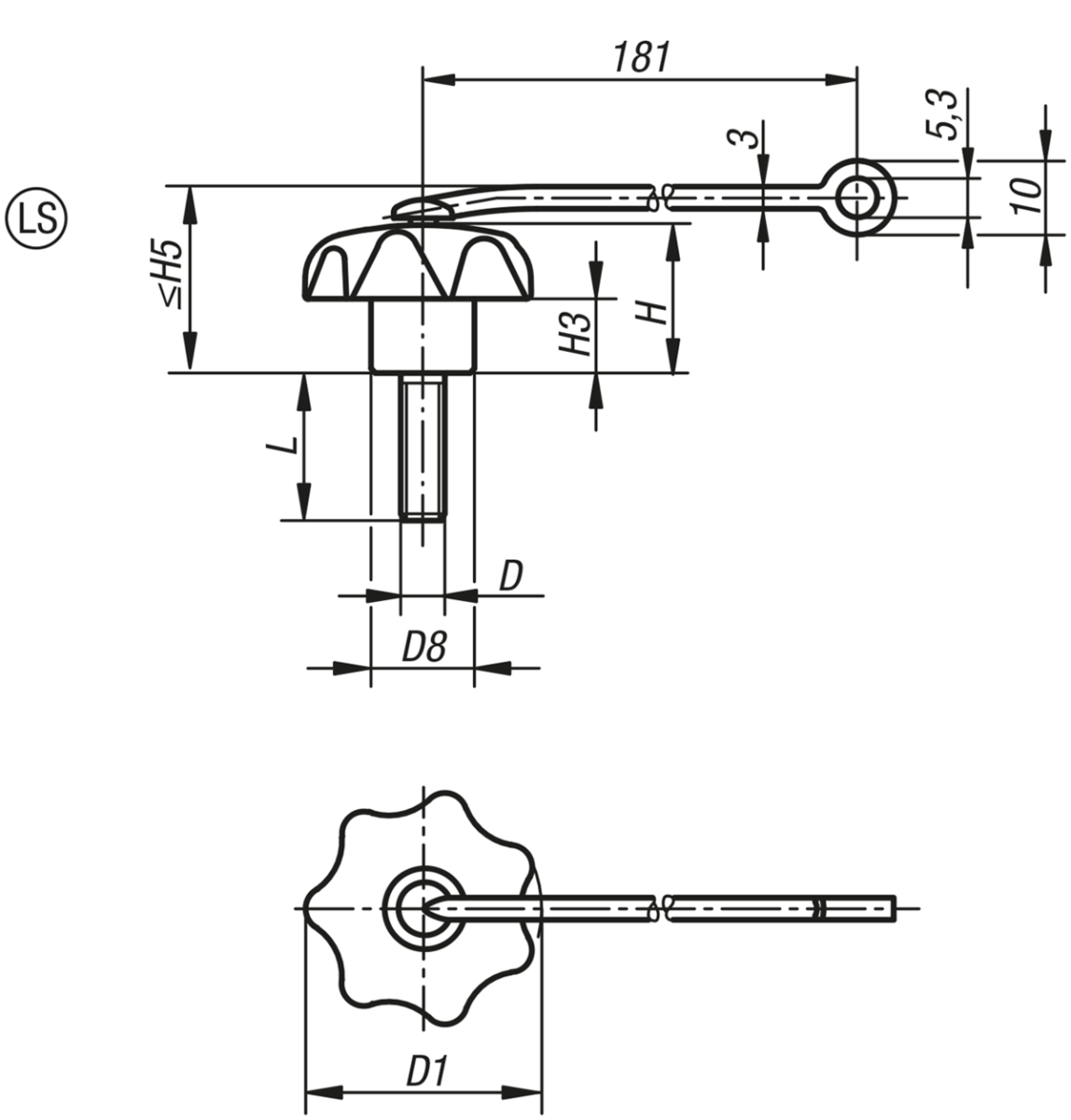

Stjärnvred med säkerhetsband liknande DIN 6336, yttergänga, Form LS

Mer information

Ritningar

Stjärnvred med säkerhetsband liknande DIN 6336, yttergänga, Form LS

Artikelval/-filter.

Beställningsnr.	Form	Färg lock	D	D1	D8	H	H3	H5 max.	L	Pris
K0155.705X10	LS	svart	M5	25	12	16	8	22	10	10,17 SEK
K0155.7055X10	LS	Ljusgrå RAL 7035	M5	25	12	16	8	22	10	10,17 SEK
K0155.7056X10	LS	Trafikrött RAL 3020	M5	25	12	16	8	22	10	10,17 SEK
K0155.7057X10	LS	Rapsgul RAL 1021	M5	25	12	16	8	22	10	10,17 SEK
K0155.705X15	LS	svart	M5	25	12	16	8	22	15	10,17 SEK
K0155.7055X15	LS	Ljusgrå RAL 7035	M5	25	12	16	8	22	15	10,17 SEK
K0155.7056X15	LS	Trafikrött RAL 3020	M5	25	12	16	8	22	15	10,17 SEK
K0155.7057X15	LS	Rapsgul RAL 1021	M5	25	12	16	8	22	15	10,17 SEK
K0155.705X20	LS	svart	M5	25	12	16	8	22	20	10,17 SEK
K0155.7055X20	LS	Ljusgrå RAL 7035	M5	25	12	16	8	22	20	10,17 SEK
K0155.7056X20	LS	Trafikrött RAL 3020	M5	25	12	16	8	22	20	10,17 SEK
K0155.7057X20	LS	Rapsgul RAL 1021	M5	25	12	16	8	22	20	10,17 SEK
K0155.705X25	LS	svart	M5	25	12	16	8	22	25	10,26 SEK
K0155.7055X25	LS	Ljusgrå RAL 7035	M5	25	12	16	8	22	25	10,26 SEK
K0155.7056X25	LS	Trafikrött RAL 3020	M5	25	12	16	8	22	25	10,26 SEK
K0155.7057X25	LS	Rapsgul RAL 1021	M5	25	12	16	8	22	25	10,26 SEK
K0155.705X30	LS	svart	M5	25	12	16	8	22	30	10,26 SEK
K0155.7055X30	LS	Ljusgrå RAL 7035	M5	25	12	16	8	22	30	10,26 SEK
K0155.7056X30	LS	Trafikrött RAL 3020	M5	25	12	16	8	22	30	10,26 SEK
K0155.7057X30	LS	Rapsgul RAL 1021	M5	25	12	16	8	22	30	10,26 SEK
K0155.705X35	LS	svart	M5	25	12	16	8	22	35	10,55 SEK
K0155.7055X35	LS	Ljusgrå RAL 7035	M5	25	12	16	8	22	35	10,55 SEK
K0155.7056X35	LS	Trafikrött RAL 3020	M5	25	12	16	8	22	35	10,55 SEK
K0155.7057X35	LS	Rapsgul RAL 1021	M5	25	12	16	8	22	35	10,55 SEK
K0155.705X40	LS	svart	M5	25	12	16	8	22	40	10,64 SEK
K0155.7055X40	LS	Ljusgrå RAL 7035	M5	25	12	16	8	22	40	10,64 SEK
K0155.7056X40	LS	Trafikrött RAL 3020	M5	25	12	16	8	22	40	10,64 SEK
K0155.7057X40	LS	Rapsgul RAL 1021	M5	25	12	16	8	22	40	10,64 SEK
K0155.705X45	LS	svart	M5	25	12	16	8	22	45	10,83 SEK
K0155.7055X45	LS	Ljusgrå RAL 7035	M5	25	12	16	8	22	45	10,83 SEK
K0155.7056X45	LS	Trafikrött RAL 3020	M5	25	12	16	8	22	45	10,83 SEK
K0155.7057X45	LS	Rapsgul RAL 1021	M5	25	12	16	8	22	45	10,83 SEK
K0155.705X50	LS	svart	M5	25	12	16	8	22	50	10,93 SEK
K0155.7055X50	LS	Ljusgrå RAL 7035	M5	25	12	16	8	22	50	10,93 SEK
K0155.7056X50	LS	Trafikrött RAL 3020	M5	25	12	16	8	22	50	10,93 SEK
K0155.7057X50	LS	Rapsgul RAL 1021	M5	25	12	16	8	22	50	10,93 SEK
K0155.705X60	LS	svart	M5	25	12	16	8	22	60	11,21 SEK
K0155.7055X60	LS	Ljusgrå RAL 7035	M5	25	12	16	8	22	60	11,21 SEK
K0155.7056X60	LS	Trafikrött RAL 3020	M5	25	12	16	8	22	60	11,21 SEK
K0155.7057X60	LS	Rapsgul RAL 1021	M5	25	12	16	8	22	60	11,21 SEK
K0155.706X10	LS	svart	M6	25	12	16	8	22	10	10,17 SEK
K0155.7065X10	LS	Ljusgrå RAL 7035	M6	25	12	16	8	22	10	10,17 SEK
K0155.7066X10	LS	Trafikrött RAL 3020	M6	25	12	16	8	22	10	10,17 SEK
K0155.7067X10	LS	Rapsgul RAL 1021	M6	25	12	16	8	22	10	10,17 SEK
K0155.706X15	LS	svart	M6	25	12	16	8	22	15	10,17 SEK
K0155.7065X15	LS	Ljusgrå RAL 7035	M6	25	12	16	8	22	15	10,17 SEK
K0155.7066X15	LS	Trafikrött RAL 3020	M6	25	12	16	8	22	15	10,17 SEK
K0155.7067X15	LS	Rapsgul RAL 1021	M6	25	12	16	8	22	15	10,17 SEK
K0155.706X20	LS	svart	M6	25	12	16	8	22	20	10,17 SEK
K0155.7065X20	LS	Ljusgrå RAL 7035	M6	25	12	16	8	22	20	10,17 SEK
K0155.7066X20	LS	Trafikrött RAL 3020	M6	25	12	16	8	22	20	10,17 SEK
K0155.7067X20	LS	Rapsgul RAL 1021	M6	25	12	16	8	22	20	10,17 SEK
K0155.706X25	LS	svart	M6	25	12	16	8	22	25	10,26 SEK
K0155.7065X25	LS	Ljusgrå RAL 7035	M6	25	12	16	8	22	25	10,26 SEK
K0155.7066X25	LS	Trafikrött RAL 3020	M6	25	12	16	8	22	25	10,26 SEK
K0155.7067X25	LS	Rapsgul RAL 1021	M6	25	12	16	8	22	25	10,26 SEK
K0155.706X30	LS	svart	M6	25	12	16	8	22	30	10,26 SEK
K0155.7065X30	LS	Ljusgrå RAL 7035	M6	25	12	16	8	22	30	10,26 SEK
K0155.7066X30	LS	Trafikrött RAL 3020	M6	25	12	16	8	22	30	10,26 SEK
K0155.7067X30	LS	Rapsgul RAL 1021	M6	25	12	16	8	22	30	10,26 SEK
K0155.706X35	LS	svart	M6	25	12	16	8	22	35	10,55 SEK
K0155.7065X35	LS	Ljusgrå RAL 7035	M6	25	12	16	8	22	35	10,55 SEK
K0155.7066X35	LS	Trafikrött RAL 3020	M6	25	12	16	8	22	35	10,55 SEK
K0155.7067X35	LS	Rapsgul RAL 1021	M6	25	12	16	8	22	35	10,55 SEK
K0155.706X40	LS	svart	M6	25	12	16	8	22	40	10,64 SEK
K0155.7065X40	LS	Ljusgrå RAL 7035	M6	25	12	16	8	22	40	10,64 SEK
K0155.7066X40	LS	Trafikrött RAL 3020	M6	25	12	16	8	22	40	10,64 SEK
K0155.7067X40	LS	Rapsgul RAL 1021	M6	25	12	16	8	22	40	10,64 SEK
K0155.706X45	LS	svart	M6	25	12	16	8	22	45	10,83 SEK
K0155.7065X45	LS	Ljusgrå RAL 7035	M6	25	12	16	8	22	45	10,83 SEK
K0155.7066X45	LS	Trafikrött RAL 3020	M6	25	12	16	8	22	45	10,83 SEK
K0155.7067X45	LS	Rapsgul RAL 1021	M6	25	12	16	8	22	45	10,83 SEK
K0155.706X50	LS	svart	M6	25	12	16	8	22	50	10,93 SEK
K0155.7065X50	LS	Ljusgrå RAL 7035	M6	25	12	16	8	22	50	10,93 SEK
K0155.7066X50	LS	Trafikrött RAL 3020	M6	25	12	16	8	22	50	10,93 SEK
K0155.7067X50	LS	Rapsgul RAL 1021	M6	25	12	16	8	22	50	10,93 SEK
K0155.706X60	LS	svart	M6	25	12	16	8	22	60	11,21 SEK
K0155.7065X60	LS	Ljusgrå RAL 7035	M6	25	12	16	8	22	60	11,21 SEK
K0155.7066X60	LS	Trafikrött RAL 3020	M6	25	12	16	8	22	60	11,21 SEK
K0155.7067X60	LS	Rapsgul RAL 1021	M6	25	12	16	8	22	60	11,21 SEK
K0155.7061X10	LS	svart	M6	32	14	20	10	26	10	11,02 SEK
K0155.70615X10	LS	Ljusgrå RAL 7035	M6	32	14	20	10	26	10	11,02 SEK
K0155.70616X10	LS	Trafikrött RAL 3020	M6	32	14	20	10	26	10	11,02 SEK
K0155.70617X10	LS	Rapsgul RAL 1021	M6	32	14	20	10	26	10	11,02 SEK
K0155.7061X15	LS	svart	M6	32	14	20	10	26	15	11,02 SEK
K0155.70615X15	LS	Ljusgrå RAL 7035	M6	32	14	20	10	26	15	11,02 SEK
K0155.70616X15	LS	Trafikrött RAL 3020	M6	32	14	20	10	26	15	11,02 SEK
K0155.70617X15	LS	Rapsgul RAL 1021	M6	32	14	20	10	26	15	11,02 SEK
K0155.7061X20	LS	svart	M6	32	14	20	10	26	20	11,02 SEK
K0155.70615X20	LS	Ljusgrå RAL 7035	M6	32	14	20	10	26	20	11,02 SEK
K0155.70616X20	LS	Trafikrött RAL 3020	M6	32	14	20	10	26	20	11,02 SEK
K0155.70617X20	LS	Rapsgul RAL 1021	M6	32	14	20	10	26	20	11,02 SEK
K0155.7061X25	LS	svart	M6	32	14	20	10	26	25	11,12 SEK
K0155.70615X25	LS	Ljusgrå RAL 7035	M6	32	14	20	10	26	25	11,12 SEK
K0155.70616X25	LS	Trafikrött RAL 3020	M6	32	14	20	10	26	25	11,12 SEK
K0155.70617X25	LS	Rapsgul RAL 1021	M6	32	14	20	10	26	25	11,12 SEK
K0155.7061X30	LS	svart	M6	32	14	20	10	26	30	11,12 SEK
K0155.70615X30	LS	Ljusgrå RAL 7035	M6	32	14	20	10	26	30	11,12 SEK
K0155.70616X30	LS	Trafikrött RAL 3020	M6	32	14	20	10	26	30	11,12 SEK
K0155.70617X30	LS	Rapsgul RAL 1021	M6	32	14	20	10	26	30	11,12 SEK
K0155.7061X35	LS	svart	M6	32	14	20	10	26	35	11,21 SEK
K0155.70615X35	LS	Ljusgrå RAL 7035	M6	32	14	20	10	26	35	11,21 SEK
K0155.70616X35	LS	Trafikrött RAL 3020	M6	32	14	20	10	26	35	11,21 SEK
K0155.70617X35	LS	Rapsgul RAL 1021	M6	32	14	20	10	26	35	11,21 SEK
K0155.7061X40	LS	svart	M6	32	14	20	10	26	40	11,31 SEK
K0155.70615X40	LS	Ljusgrå RAL 7035	M6	32	14	20	10	26	40	11,31 SEK
K0155.70616X40	LS	Trafikrött RAL 3020	M6	32	14	20	10	26	40	11,31 SEK
K0155.70617X40	LS	Rapsgul RAL 1021	M6	32	14	20	10	26	40	11,31 SEK
K0155.7061X45	LS	svart	M6	32	14	20	10	26	45	11,40 SEK
K0155.70615X45	LS	Ljusgrå RAL 7035	M6	32	14	20	10	26	45	11,40 SEK
K0155.70616X45	LS	Trafikrött RAL 3020	M6	32	14	20	10	26	45	11,40 SEK
K0155.70617X45	LS	Rapsgul RAL 1021	M6	32	14	20	10	26	45	11,40 SEK
K0155.7061X50	LS	svart	M6	32	14	20	10	26	50	11,50 SEK
K0155.70615X50	LS	Ljusgrå RAL 7035	M6	32	14	20	10	26	50	11,50 SEK
K0155.70616X50	LS	Trafikrött RAL 3020	M6	32	14	20	10	26	50	11,50 SEK
K0155.70617X50	LS	Rapsgul RAL 1021	M6	32	14	20	10	26	50	11,50 SEK
K0155.7061X60	LS	svart	M6	32	14	20	10	26	60	11,88 SEK
K0155.70615X60	LS	Ljusgrå RAL 7035	M6	32	14	20	10	26	60	11,88 SEK
K0155.70616X60	LS	Trafikrött RAL 3020	M6	32	14	20	10	26	60	11,88 SEK
K0155.70617X60	LS	Rapsgul RAL 1021	M6	32	14	20	10	26	60	11,88 SEK
K0155.708X15	LS	svart	M8	32	14	20	10	26	15	11,02 SEK
K0155.7085X15	LS	Ljusgrå RAL 7035	M8	32	14	20	10	26	15	11,02 SEK
K0155.7086X15	LS	Trafikrött RAL 3020	M8	32	14	20	10	26	15	11,02 SEK
K0155.7087X15	LS	Rapsgul RAL 1021	M8	32	14	20	10	26	15	11,02 SEK
K0155.708X20	LS	svart	M8	32	14	20	10	26	20	11,02 SEK
K0155.7085X20	LS	Ljusgrå RAL 7035	M8	32	14	20	10	26	20	11,02 SEK
K0155.7086X20	LS	Trafikrött RAL 3020	M8	32	14	20	10	26	20	11,02 SEK
K0155.7087X20	LS	Rapsgul RAL 1021	M8	32	14	20	10	26	20	11,02 SEK
K0155.708X25	LS	svart	M8	32	14	20	10	26	25	11,12 SEK
K0155.7085X25	LS	Ljusgrå RAL 7035	M8	32	14	20	10	26	25	11,12 SEK
K0155.7086X25	LS	Trafikrött RAL 3020	M8	32	14	20	10	26	25	11,12 SEK
K0155.7087X25	LS	Rapsgul RAL 1021	M8	32	14	20	10	26	25	11,12 SEK
K0155.708X30	LS	svart	M8	32	14	20	10	26	30	11,12 SEK
K0155.7085X30	LS	Ljusgrå RAL 7035	M8	32	14	20	10	26	30	11,12 SEK
K0155.7086X30	LS	Trafikrött RAL 3020	M8	32	14	20	10	26	30	11,12 SEK
K0155.7087X30	LS	Rapsgul RAL 1021	M8	32	14	20	10	26	30	11,12 SEK
K0155.708X35	LS	svart	M8	32	14	20	10	26	35	11,21 SEK
K0155.7085X35	LS	Ljusgrå RAL 7035	M8	32	14	20	10	26	35	11,21 SEK
K0155.7086X35	LS	Trafikrött RAL 3020	M8	32	14	20	10	26	35	11,21 SEK
K0155.7087X35	LS	Rapsgul RAL 1021	M8	32	14	20	10	26	35	11,21 SEK
K0155.708X40	LS	svart	M8	32	14	20	10	26	40	11,31 SEK
K0155.7085X40	LS	Ljusgrå RAL 7035	M8	32	14	20	10	26	40	11,31 SEK
K0155.7086X40	LS	Trafikrött RAL 3020	M8	32	14	20	10	26	40	11,31 SEK
K0155.7087X40	LS	Rapsgul RAL 1021	M8	32	14	20	10	26	40	11,31 SEK
K0155.708X45	LS	svart	M8	32	14	20	10	26	45	11,40 SEK
K0155.7085X45	LS	Ljusgrå RAL 7035	M8	32	14	20	10	26	45	11,40 SEK
