K0139

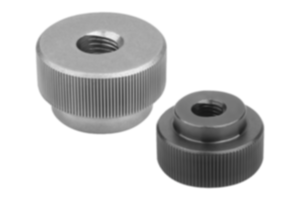

Lettermuttrar med snabbkopplingsfunktion

Tillbaka

Produkter
- Manöverdelar | Standardelement
  - Handtag, knoppar
    - Lettermuttrar med snabbkopplingsfunktion

Artikelbeskrivning/produktbilder

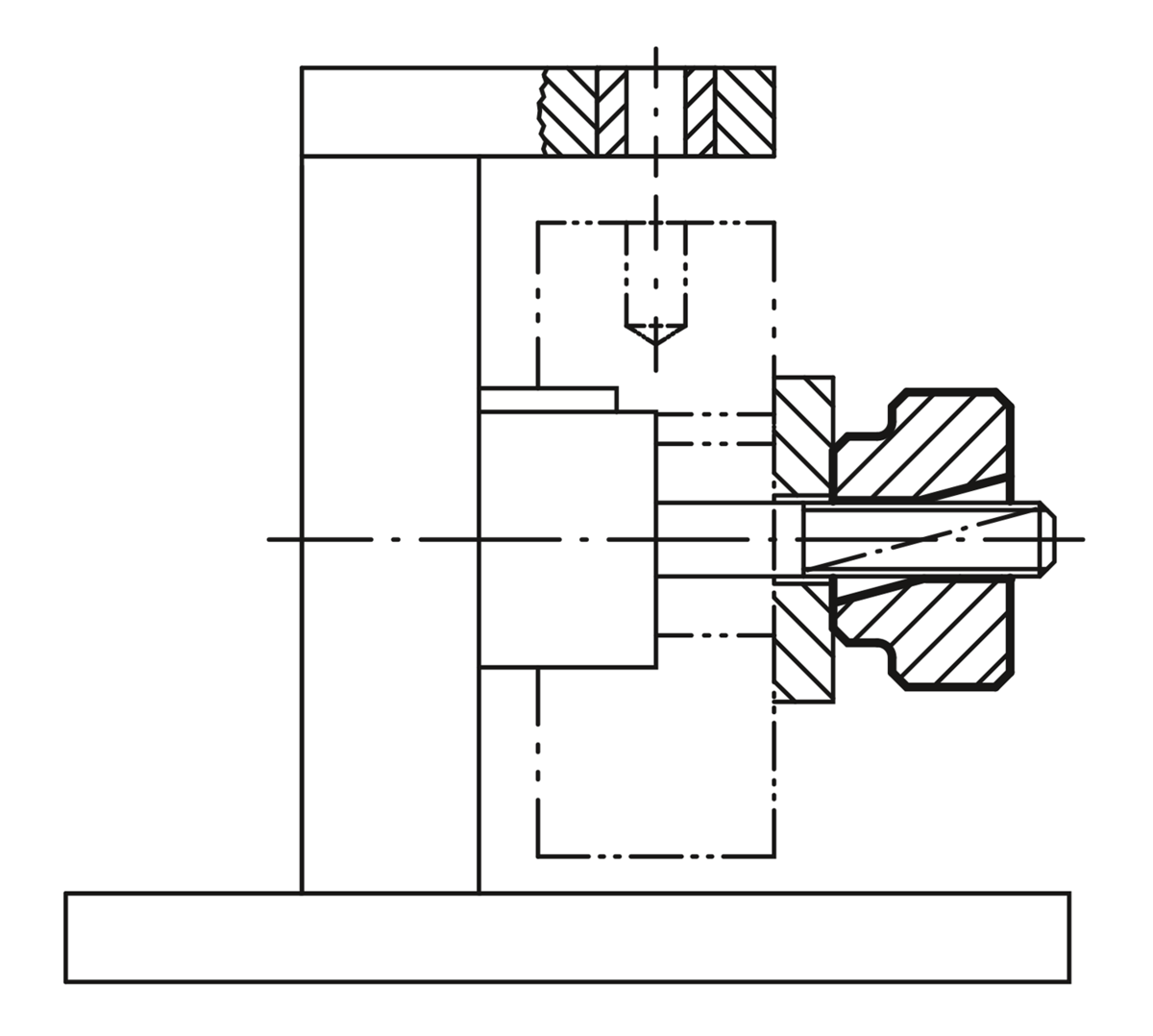

BeskrivningProduktbeskrivning:Lettermuttrar med snabbkopplingsfunktion används i alla enheter där inga stora klämkrafter krävs
Funktionen nås genom en halvsidig gänga/tråd.Material:

Seghärdat stål eller rostfritt stål 1.4404.

Utförande:Seghärdat och brunerat stål.
Blankt rostfritt stål.Ritningsinformation:

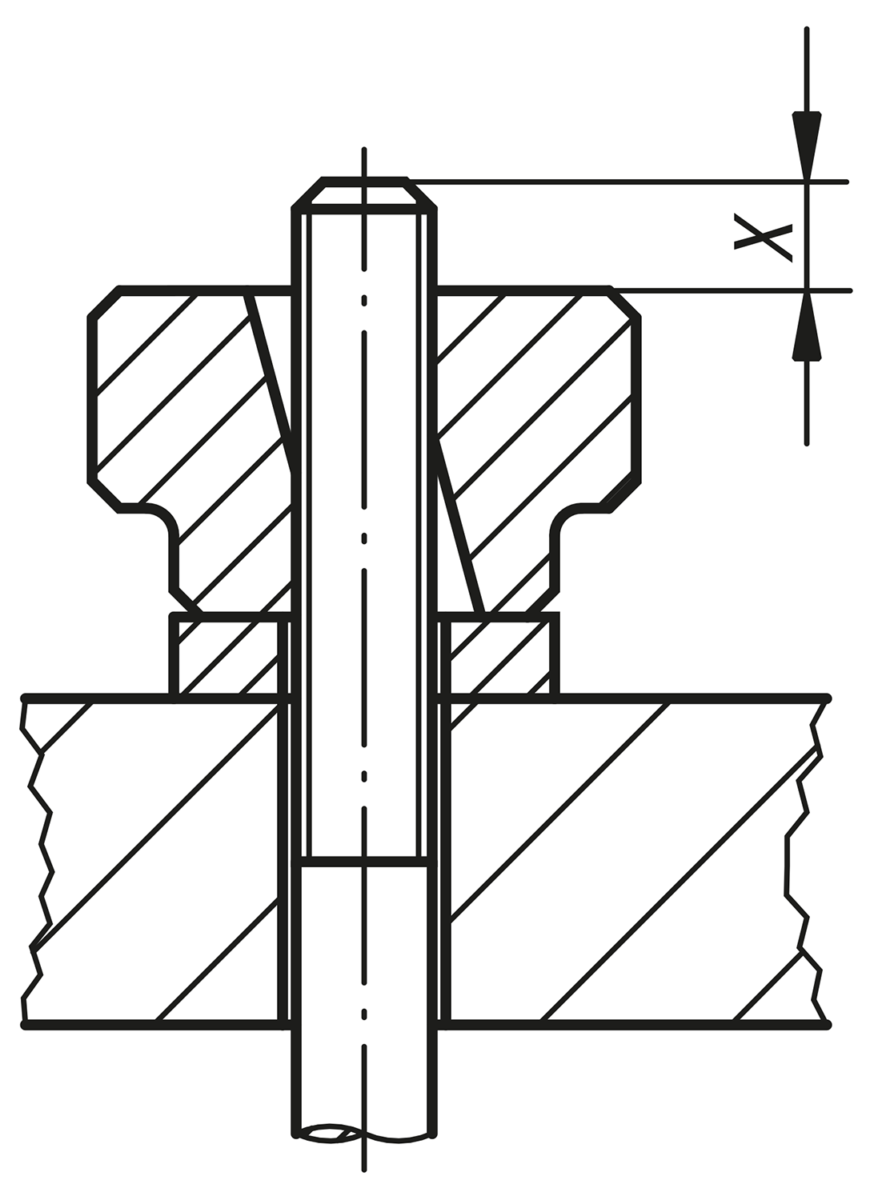

X: Gängbulten ska vara några mm längre än höjden “H”

NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.

Datablad K0139 Lettermuttrar av stål eller rostfritt stål med snabbkopplingsfunktion

266 kB

Ritningar

Artikelval/-filter.

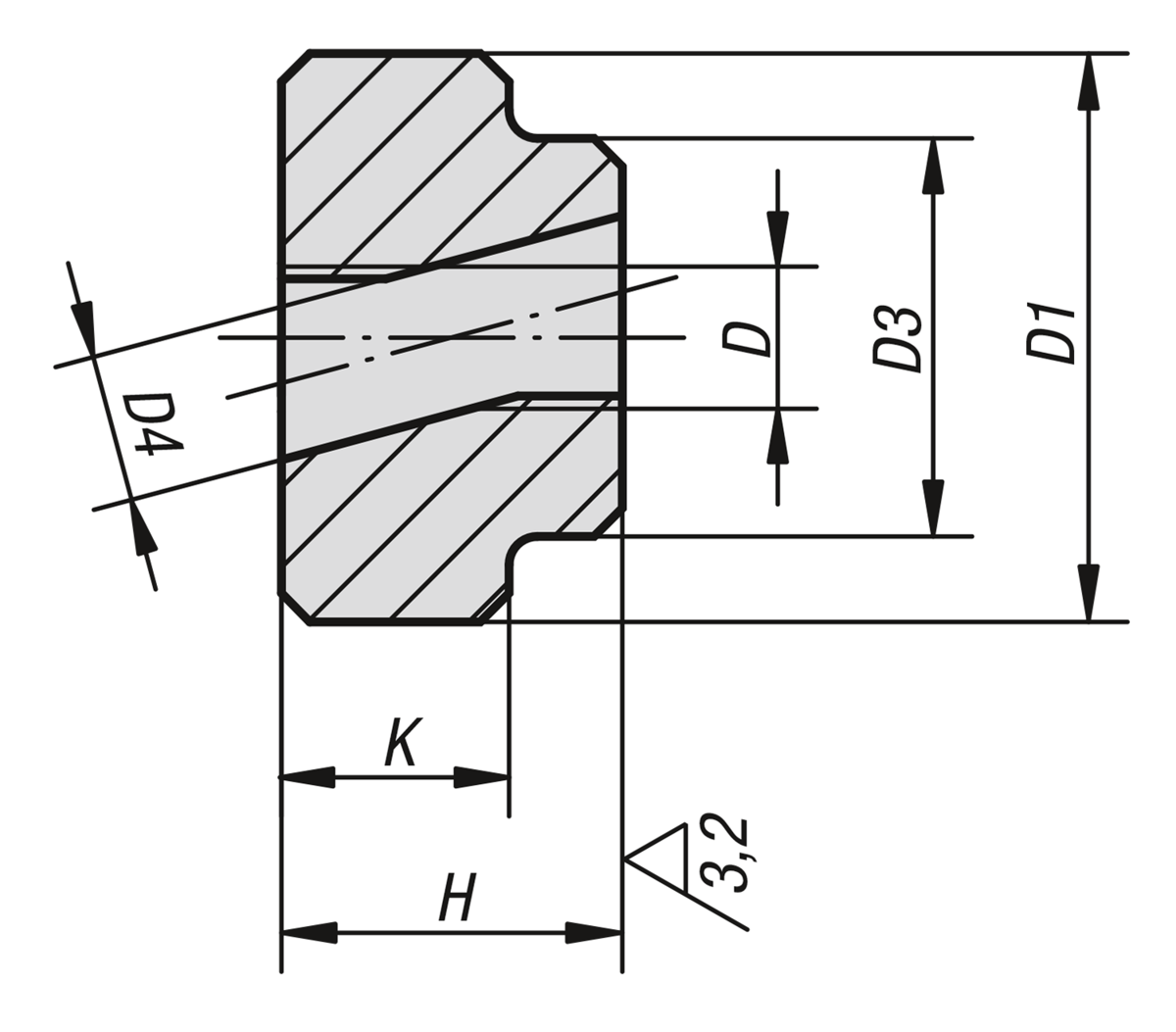

Beställningsnr.	Material grundkropp	D	D1	D3	D4	H	K	Pris
K0139.04	seghärdat stål	M4	16	11	4,2	12	8	39,61 SEK
K0139.05	seghärdat stål	M5	20	14	5,2	12	8	43,59 SEK
K0139.06	seghärdat stål	M6	24	16	6,2	14	10	47,04 SEK
K0139.08	seghärdat stål	M8	30	20	8,3	17	12	62,64 SEK
K0139.10	seghärdat stål	M10	36	28	10,3	20	14	71,15 SEK
K0139.12	seghärdat stål	M12	40	32	12,7	24	16	88,90 SEK
K0139.104	rostfritt stål	M4	16	11	4,2	12	8	52,09 SEK
K0139.105	rostfritt stål	M5	20	14	5,2	12	8	52,85 SEK
K0139.106	rostfritt stål	M6	24	16	6,2	14	10	65,44 SEK
K0139.108	rostfritt stål	M8	30	20	8,3	17	12	89,76 SEK
K0139.110	rostfritt stål	M10	36	28	10,3	20	14	108,92 SEK
K0139.112	rostfritt stål	M12	40	32	12,7	24	16	140,13 SEK
