Varugrupper

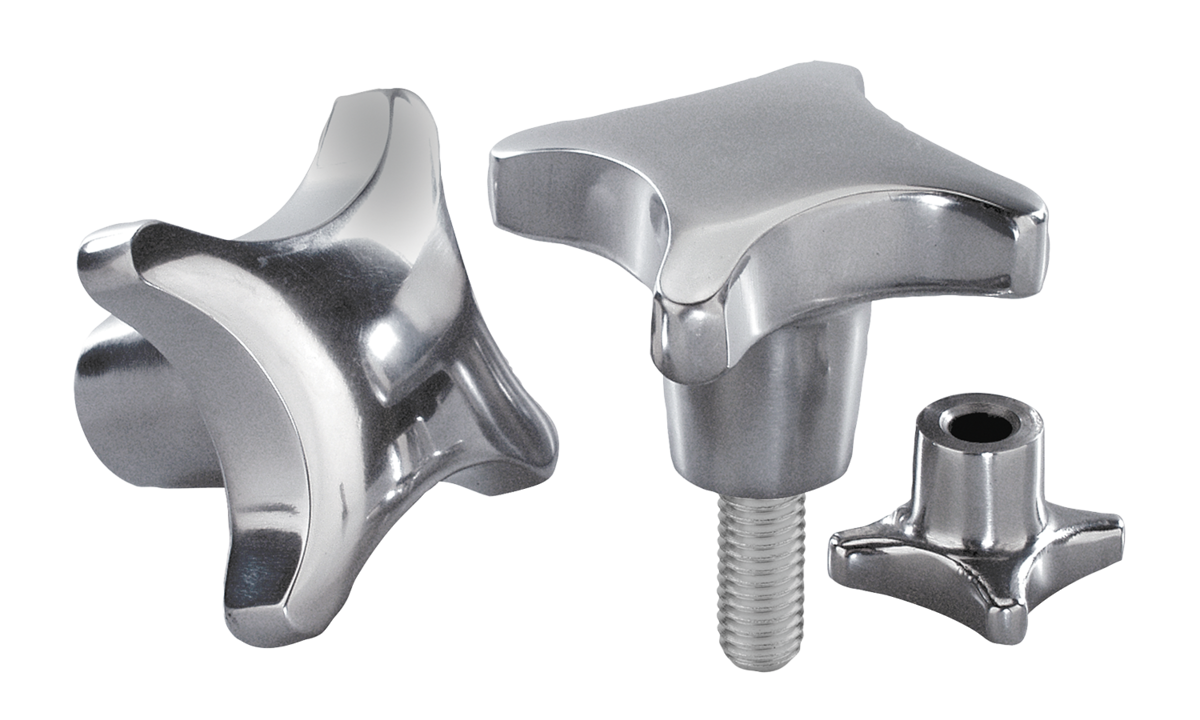

Korsvred liknande DIN 6335 av aluminium
K0145

Korsvred liknande DIN 6335 av aluminium

Tillbaka

Artikelbeskrivning/produktbilder

Visa/filtrera alla artiklar
BeskrivningMaterial:

Aluminium.
Gängstift, rostfritt stål 1.4305.
Tvärstift, rostfritt stål 1.4310.

Utförande:Planslipat eller slipat och polerat.
Gängstift och tvärstift, blanka.
På begäran:Korsvred som råämne (ej planslipade).Ritningsinformation:
Form A: råämne
Form B: genomgående hål
Form C: bottenhål
Form D: uppborrad gänga
Form E: gängat bottenhål
Form L: med yttergänga
Speciellt:
RoHS
NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.
 Datablad K0145 Korsvred liknande DIN 6335 av aluminium 185 kB

Ritningar (total översikt)

Korsvred liknande DIN 6335 av aluminium

Korsvred liknande DIN 6335 av aluminium, Form A, råämne

Mer information

Ritningar

Korsvred liknande DIN 6335 av aluminium, Form A, råämne

Artikelval/-filter.

Beställningsnr.

FormGrundkroppens
yta
D1D2HH3CADTillb.PrisBeställ
K0145.104008Aplanslipad40142614 23,02 SEK
K0145.105010Aplanslipad50183420 28,36 SEK
K0145.106312Aplanslipad63254225 44,09 SEK
K0145.108016Aplanslipad80255230 65,27 SEK

Korsvred liknande DIN 6335 av aluminium, Form B, genomgående hål

Mer information

Ritningar

Korsvred liknande DIN 6335 av aluminium, Form B, genomgående hål

Artikelval/-filter.

Beställningsnr.Form

Yta

D1DD2HCADTillb.PrisBeställ
K0145.205010Bplanslipad50101832 47,79 SEK
K0145.206312Bplanslipad63122540 66,82 SEK
K0145.204008Bplanslipad4081425 40,89 SEK
K0145.208016Bplanslipad80162550 100,04 SEK
K0145.2040082Bpolerat4081425 70,90 SEK
K0145.2050102Bpolerat50101832 80,72 SEK
K0145.2063122Bpolerat63122540 104,31 SEK
K0145.2080162Bpolerat80162550 141,52 SEK

Korsvred liknande DIN 6335 av aluminium, Form C, bottenhål

Mer information

Ritningar

Korsvred liknande DIN 6335 av aluminium, Form C, bottenhål

Artikelval/-filter.

Beställningsnr.Form

Yta

DD1D2HTT1CADTillb.PrisBeställ
K0145.305010Cplanslipad105018321821 47,79 SEK
K0145.306312Cplanslipad126325402225 66,82 SEK
K0145.304008Cplanslipad84014251518 40,89 SEK
K0145.308016Cplanslipad168025502832 100,04 SEK
K0145.3040082Cpolerat84014251518 70,90 SEK
K0145.3050102Cpolerat105018321821 80,72 SEK
K0145.3063122Cpolerat126325402225 104,31 SEK
K0145.3080162Cpolerat168025502832 141,52 SEK

Korsvred liknande DIN 6335 av aluminium, Form D, uppborrad gänga

Mer information

Ritningar

Korsvred liknande DIN 6335 av aluminium, Form D, uppborrad gänga

Artikelval/-filter.

Beställningsnr.Form

Yta

DD1D2D6HTCADTillb.PrisBeställ
K0145.404008DplanslipadM840148,42515 44,09 SEK
K0145.405010DplanslipadM10501810,53218 51,19 SEK
K0145.406312DplanslipadM126325134022 69,84 SEK
K0145.408016DplanslipadM168025175028 103,25 SEK
K0145.4040082DpoleratM840148,42515 74,11 SEK
K0145.4050102DpoleratM10501810,53218 83,82 SEK
K0145.4063122DpoleratM126325134022 107,61 SEK
K0145.4080162DpoleratM168025175028 144,43 SEK

Korsvred liknande DIN 6335 av aluminium, Form E, gängat bottenhål

Mer information

Ritningar

Korsvred liknande DIN 6335 av aluminium, Form E, gängat bottenhål

Artikelval/-filter.

Beställningsnr.Form

Yta

DD1D2HTT1CADTillb.PrisBeställ
K0145.504008EplanslipadM84014251518 40,89 SEK
K0145.505010EplanslipadM105018321821 47,79 SEK
K0145.506312EplanslipadM126325402225 66,82 SEK
K0145.508016EplanslipadM168025502832 100,04 SEK
K0145.5040082EpoleratM84014251518 70,90 SEK
K0145.5050102EpoleratM105018321821 80,72 SEK
K0145.5063122EpoleratM126325402225 104,31 SEK
K0145.5080162EpoleratM168025502832 141,52 SEK

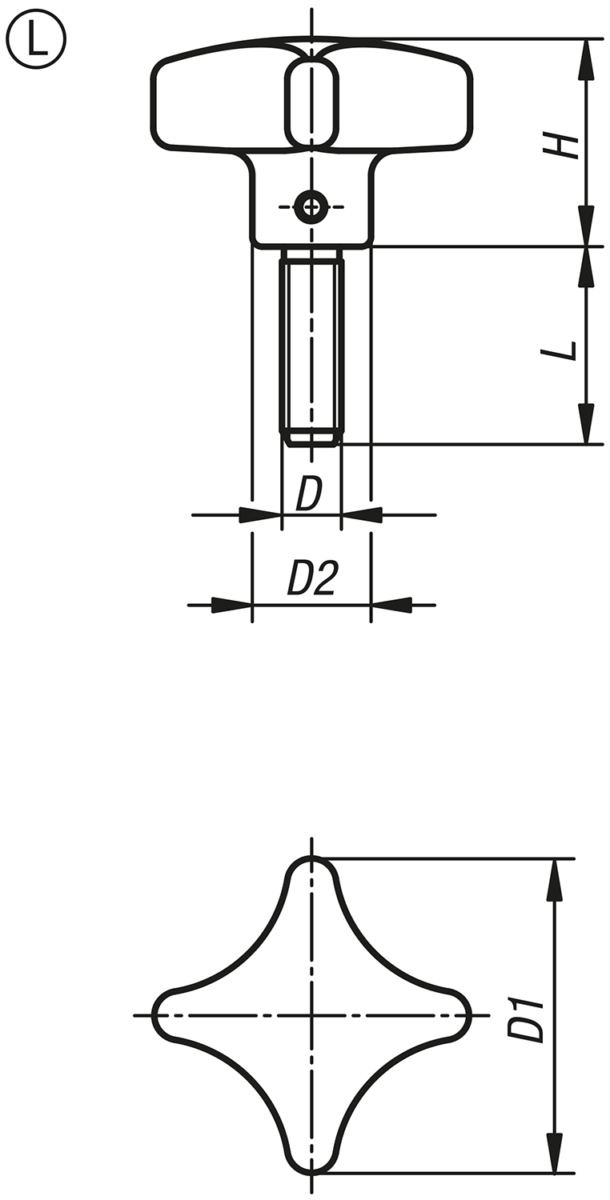

Korsvred liknande DIN 6335 av aluminium, Form L, med yttergänga

Mer information

Ritningar

Korsvred liknande DIN 6335 av aluminium, Form L, med yttergänga

Artikelval/-filter.

Beställningsnr.FormGrundkroppens
yta
DD1

D2HLCADTillb.PrisBeställ
K0145.604008X20LplanslipadM840142520 83,05 SEK
K0145.604008X25LplanslipadM840142525 84,02 SEK
K0145.604008X30LplanslipadM840142530 84,79 SEK
K0145.604008X40LplanslipadM840142540 87,41 SEK
K0145.604008X50LplanslipadM840142550 88,58 SEK
K0145.605010X20LplanslipadM1050183220 94,41 SEK
K0145.605010X25LplanslipadM1050183225 94,60 SEK
K0145.605010X30LplanslipadM1050183230 95,77 SEK
K0145.605010X40LplanslipadM1050183240 96,84 SEK
K0145.605010X50LplanslipadM1050183250 98,29 SEK
K0145.606312X20LplanslipadM1263254020 116,36 SEK
K0145.606312X30LplanslipadM1263254030 117,72 SEK
K0145.606312X40LplanslipadM1263254040 120,24 SEK
K0145.606312X50LplanslipadM1263254050 128,79 SEK
