Spännhandtag höga

Tillbaka

Produkter
- Manöverdelar | Standardelement
  - Handtag, knoppar
    - Spännhandtag höga

Artikelbeskrivning/produktbilder

Visa/filtrera alla artiklar

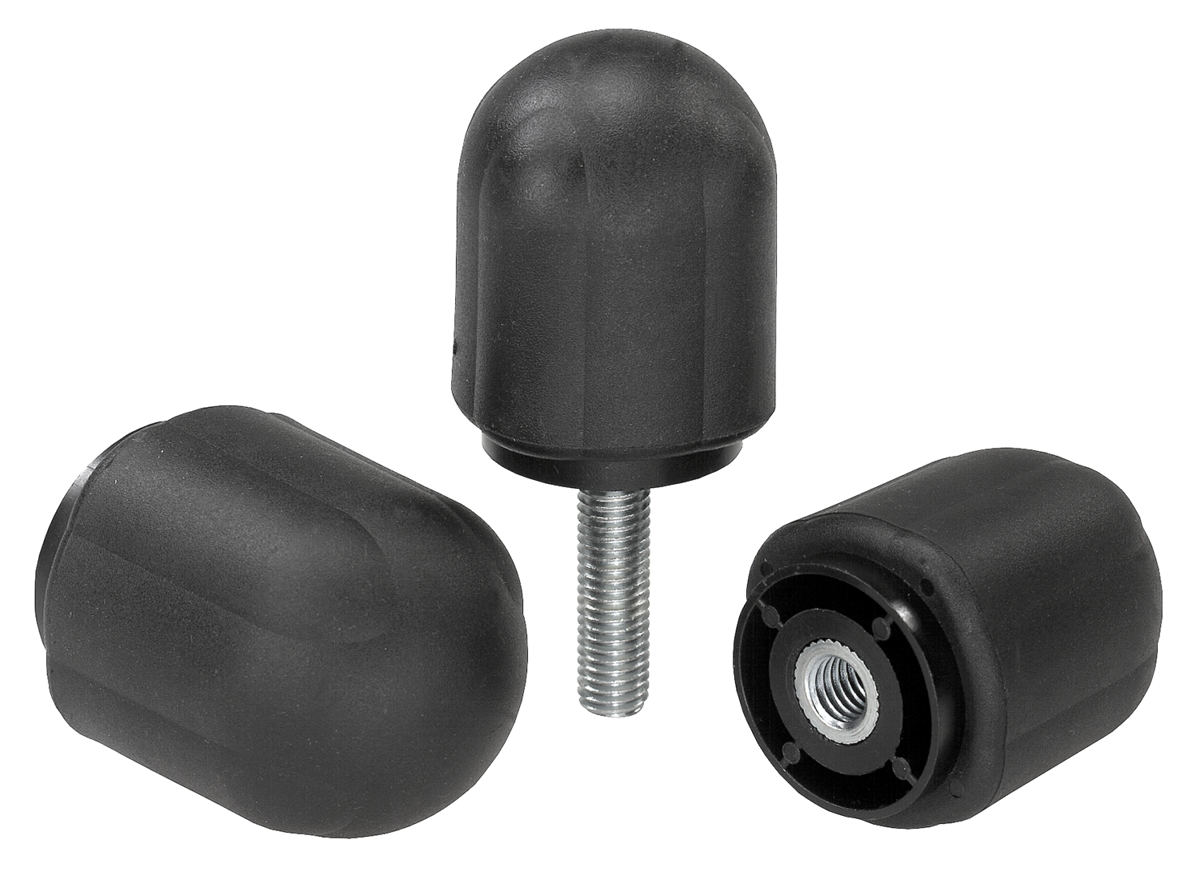

BeskrivningProduktbeskrivning:Dessa spännhandtag har en ovanlig form, och eftersom de är så höga får man högre spännkrafter utan att få ont i handen.Material, utförande:Grundkropp i hård termoplast, svart.
Hölje i mjuk termoplast, svart.
Innergänga i mässing.
Yttergänga i förzinkat stål hållfasthetsklass 5.8.Anmärkning:Spännhandtagen från SYMPA TOUCH finns i 2 storlekar med inner- och yttergänga.På begäran:Ytterligare yttergängor, skruvlängder utföranden och färger.Speciellt:

NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.

Datablad K0280 Spännhandtag höga

200 kB

Ritningar (total översikt)

Spännhandtag, höga med innergänga

Mer information

Ritningar

Artikelval/-filter.

Beställningsnr.	Form	D	D1	D2	H	H1	T	Pris
K0280.4206	K	M6	42,7	34	55,6	4,8	12,5	17,77 SEK
K0280.4208	K	M8	42,7	34	55,6	4,8	12,5	19,65 SEK
K0280.4210	K	M10	42,7	34	55,6	4,8	12,5	19,65 SEK
K0280.4212	K	M12	42,7	34	55,6	4,8	12,5	22,26 SEK
K0280.4706	K	M6	47,8	38,1	62,2	5,6	12,5	22,06 SEK
K0280.4708	K	M8	47,8	38,1	62,2	5,6	12,5	22,78 SEK
K0280.4710	K	M10	47,8	38,1	62,2	5,6	12,5	24,24 SEK
K0280.4712	K	M12	47,8	38,1	62,2	5,6	12,5	27,80 SEK

Spännhandtag, höga med yttergänga

Mer information

Ritningar

Artikelval/-filter.

Beställningsnr.	Form	D	D1	D2	H	H1	L	Pris
K0280.4206X15	L	M6	42,7	34	55,6	4,8	15	17,35 SEK
K0280.4206X20	L	M6	42,7	34	55,6	4,8	20	17,35 SEK
K0280.4206X25	L	M6	42,7	34	55,6	4,8	25	17,56 SEK
K0280.4206X35	L	M6	42,7	34	55,6	4,8	35	17,56 SEK
K0280.4208X16	L	M8	42,7	34	55,6	4,8	16	20,17 SEK
K0280.4208X25	L	M8	42,7	34	55,6	4,8	25	20,17 SEK
K0280.4208X35	L	M8	42,7	34	55,6	4,8	35	20,59 SEK
K0280.4210X20	L	M10	42,7	34	55,6	4,8	20	20,59 SEK
K0280.4210X30	L	M10	42,7	34	55,6	4,8	30	20,69 SEK
K0280.4210X40	L	M10	42,7	34	55,6	4,8	40	21,22 SEK
K0280.4210X50	L	M10	42,7	34	55,6	4,8	50	21,53 SEK
K0280.4706X20	L	M6	47,8	38,1	62,2	5,6	20	21,22 SEK
K0280.4706X35	L	M6	47,8	38,1	62,2	5,6	35	21,22 SEK
K0280.4708X35	L	M8	47,8	38,1	62,2	5,6	35	24,24 SEK
K0280.4710X40	L	M10	47,8	38,1	62,2	5,6	40	24,98 SEK
K0280.4710X50	L	M10	47,8	38,1	62,2	5,6	50	25,29 SEK
