Artikelbeskrivning/produktbilder

Visa/filtrera alla artiklar

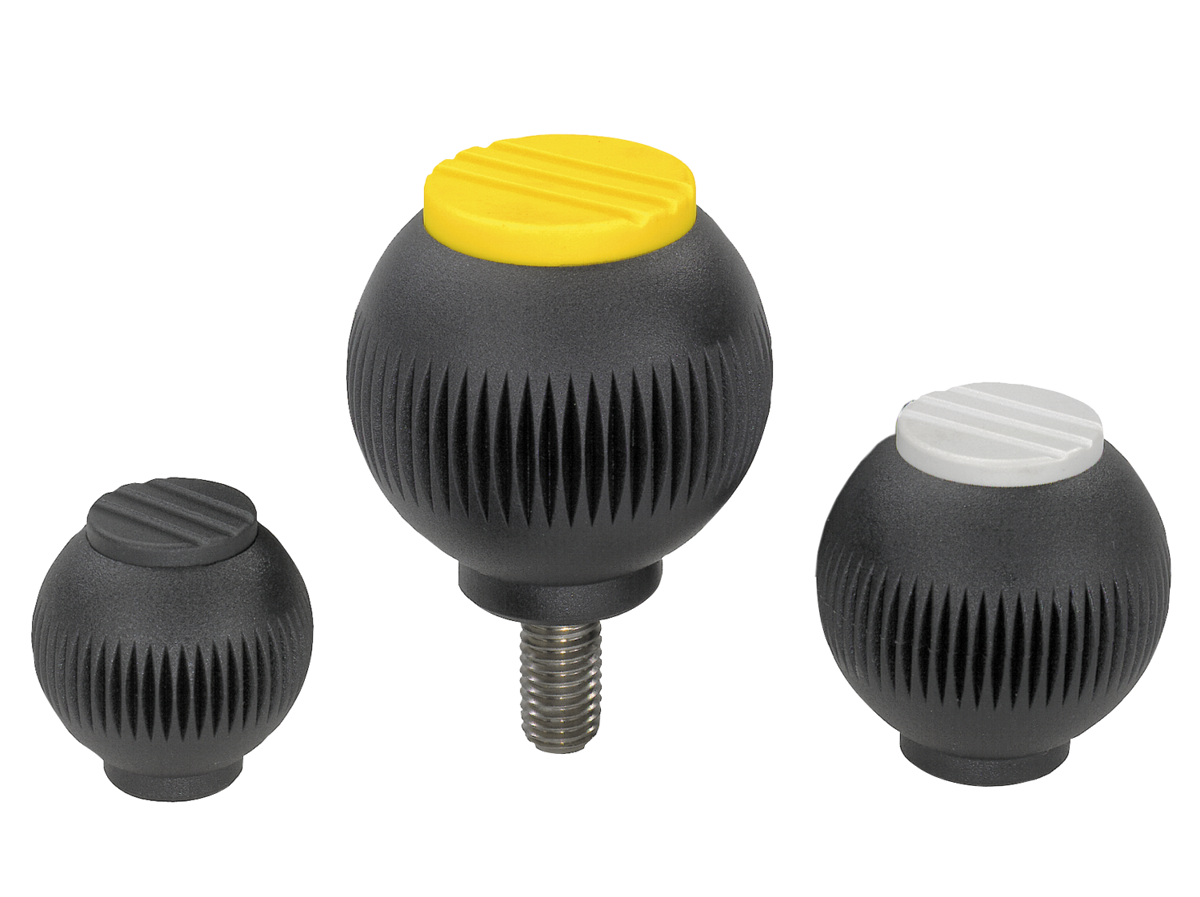

BeskrivningProduktbeskrivning:En produkt med perfekt ergonomi för "tredimensionella" grepp. Den "tredje dimensionen" har fått en ännu en längsgående räffling. Tack vare den datorstödda designprocessen kan den användas inom en mängd olika branscher.Material:Termoplast, svartgrå.
Bussning resp. gängbult av stål 5.8 eller rostfritt stål 1.4305.Utförande:Stål blåkromaterat eller blankt rostfritt stål.Speciellt:

NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.

Datablad K0253 Handtagskulor

862 kB

Ritningar (total översikt)

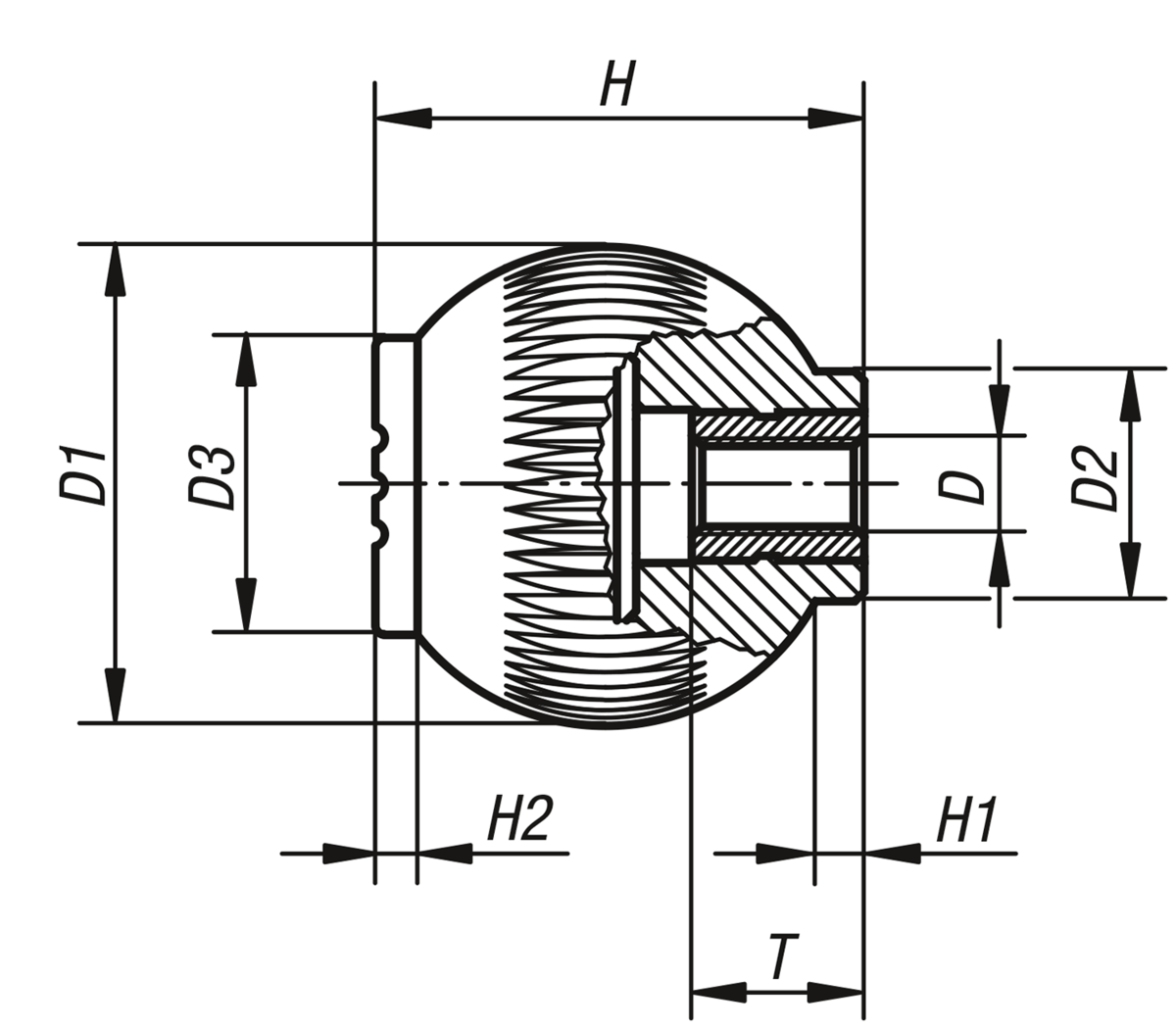

Handtagskulor med innergänga

Mer information

Ritningar

Artikelval/-filter.

Beställningsnr.	Material komponent	Färg lock	D	D1	D2	D3	H	H1	H2	T	Pris
K0253.106	stål	svartgrå RAL 7021	M6	25	12	17	25	3	2	10	23,18 SEK
K0253.1065	stål	ljusgrå RAL 7035	M6	25	12	17	25	3	2	10	23,18 SEK
K0253.1066	stål	trafikrött RAL 3020	M6	25	12	17	25	3	2	10	23,18 SEK
K0253.1067	stål	rapsgul RAL 1021	M6	25	12	17	25	3	2	10	23,18 SEK
K0253.208	stål	svartgrå RAL 7021	M8	32	15,5	19	33	3,5	2,6	14	26,22 SEK
K0253.2085	stål	ljusgrå RAL 7035	M8	32	15,5	19	33	3,5	2,6	14	26,22 SEK
K0253.2086	stål	trafikrött RAL 3020	M8	32	15,5	19	33	3,5	2,6	14	26,22 SEK
K0253.2087	stål	rapsgul RAL 1021	M8	32	15,5	19	33	3,5	2,6	14	26,22 SEK
K0253.310	stål	svartgrå RAL 7021	M10	40	19	23	41	4	3	14	30,40 SEK
K0253.3105	stål	ljusgrå RAL 7035	M10	40	19	23	41	4	3	14	30,40 SEK
K0253.3106	stål	trafikrött RAL 3020	M10	40	19	23	41	4	3	14	30,40 SEK
K0253.3107	stål	rapsgul RAL 1021	M10	40	19	23	41	4	3	14	30,40 SEK
K0253.410	stål	svartgrå RAL 7021	M10	50	24	31	51	5,5	4,5	14	46,65 SEK
K0253.4105	stål	ljusgrå RAL 7035	M10	50	24	31	51	5,5	4,5	14	46,65 SEK
K0253.4106	stål	trafikrött RAL 3020	M10	50	24	31	51	5,5	4,5	14	46,65 SEK
K0253.4107	stål	rapsgul RAL 1021	M10	50	24	31	51	5,5	4,5	14	46,65 SEK
K0253.412	stål	svartgrå RAL 7021	M12	50	24	31	51	5,5	4,5	18	46,65 SEK
K0253.4125	stål	ljusgrå RAL 7035	M12	50	24	31	51	5,5	4,5	18	46,65 SEK
K0253.4126	stål	trafikrött RAL 3020	M12	50	24	31	51	5,5	4,5	18	46,65 SEK
K0253.4127	stål	rapsgul RAL 1021	M12	50	24	31	51	5,5	4,5	18	46,65 SEK
K0253.0106	rostfritt stål	svartgrå RAL 7021	M6	25	12	17	25	3	2	10	30,59 SEK
K0253.01065	rostfritt stål	ljusgrå RAL 7035	M6	25	12	17	25	3	2	10	30,59 SEK
K0253.01066	rostfritt stål	trafikrött RAL 3020	M6	25	12	17	25	3	2	10	30,59 SEK
K0253.01067	rostfritt stål	rapsgul RAL 1021	M6	25	12	17	25	3	2	10	30,59 SEK
K0253.0208	rostfritt stål	svartgrå RAL 7021	M8	32	15,5	19	33	3,5	2,6	14	36,86 SEK
K0253.02085	rostfritt stål	ljusgrå RAL 7035	M8	32	15,5	19	33	3,5	2,6	14	36,86 SEK
K0253.02086	rostfritt stål	trafikrött RAL 3020	M8	32	15,5	19	33	3,5	2,6	14	36,86 SEK
K0253.02087	rostfritt stål	rapsgul RAL 1021	M8	32	15,5	19	33	3,5	2,6	14	36,86 SEK
K0253.0310	rostfritt stål	svartgrå RAL 7021	M10	40	19	23	41	4	3	14	42,47 SEK
K0253.03105	rostfritt stål	ljusgrå RAL 7035	M10	40	19	23	41	4	3	14	42,47 SEK
K0253.03106	rostfritt stål	trafikrött RAL 3020	M10	40	19	23	41	4	3	14	42,47 SEK
K0253.03107	rostfritt stål	rapsgul RAL 1021	M10	40	19	23	41	4	3	14	42,47 SEK
K0253.0410	rostfritt stål	svartgrå RAL 7021	M10	50	24	31	51	5,5	4,5	14	58,62 SEK
K0253.04105	rostfritt stål	ljusgrå RAL 7035	M10	50	24	31	51	5,5	4,5	14	58,62 SEK
K0253.04106	rostfritt stål	trafikrött RAL 3020	M10	50	24	31	51	5,5	4,5	14	58,62 SEK
K0253.04107	rostfritt stål	rapsgul RAL 1021	M10	50	24	31	51	5,5	4,5	14	58,62 SEK
K0253.0412	rostfritt stål	svartgrå RAL 7021	M12	50	24	31	51	5,5	4,5	18	58,62 SEK
K0253.04125	rostfritt stål	ljusgrå RAL 7035	M12	50	24	31	51	5,5	4,5	18	58,62 SEK
K0253.04126	rostfritt stål	trafikrött RAL 3020	M12	50	24	31	51	5,5	4,5	18	58,62 SEK
K0253.04127	rostfritt stål	rapsgul RAL 1021	M12	50	24	31	51	5,5	4,5	18	58,62 SEK

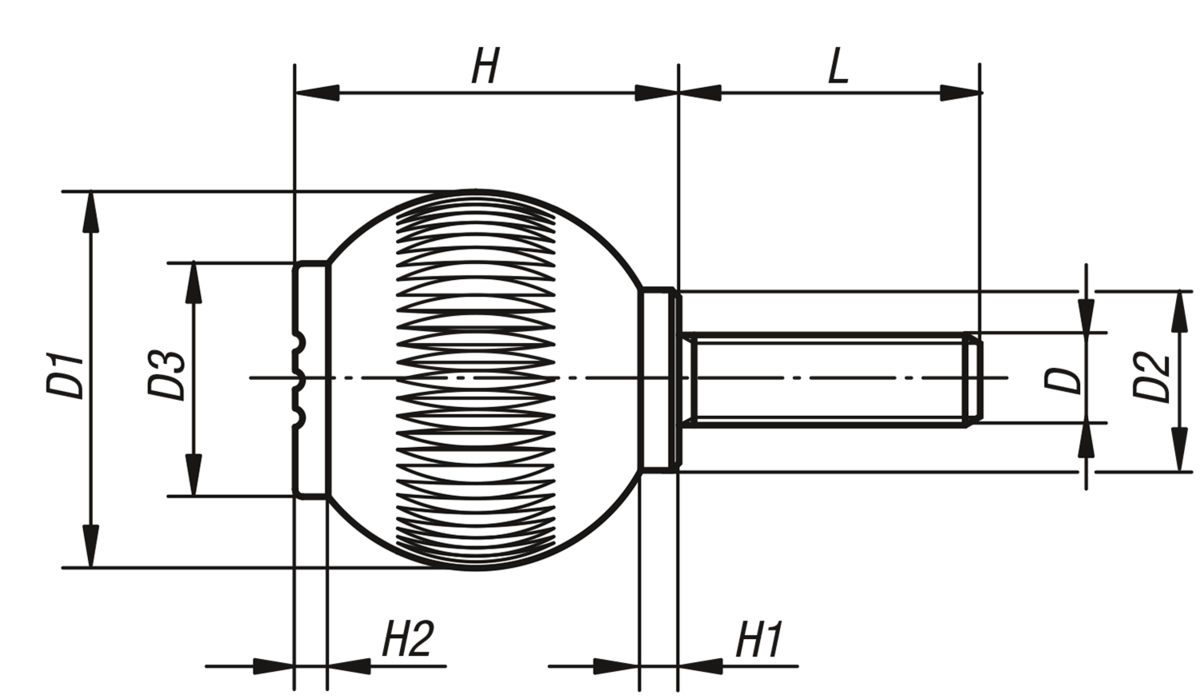

Handtagskulor med yttergänga

Mer information

Ritningar

Artikelval/-filter.

Beställningsnr.	Material komponent	Färg lock	D	D1	D2	D3	H	H1	H2	L	Pris
K0253.106X15	stål	svartgrå RAL 7021	M6	25	12	17	25	3	2	15	20,05 SEK
K0253.1065X15	stål	ljusgrå RAL 7035	M6	25	12	17	25	3	2	15	20,05 SEK
K0253.1066X15	stål	trafikrött RAL 3020	M6	25	12	17	25	3	2	15	20,05 SEK
K0253.1067X15	stål	rapsgul RAL 1021	M6	25	12	17	25	3	2	15	20,05 SEK
K0253.106X20	stål	svartgrå RAL 7021	M6	25	12	17	25	3	2	20	20,05 SEK
K0253.1065X20	stål	ljusgrå RAL 7035	M6	25	12	17	25	3	2	20	20,05 SEK
K0253.1066X20	stål	trafikrött RAL 3020	M6	25	12	17	25	3	2	20	20,05 SEK
K0253.1067X20	stål	rapsgul RAL 1021	M6	25	12	17	25	3	2	20	20,05 SEK
K0253.106X25	stål	svartgrå RAL 7021	M6	25	12	17	25	3	2	25	20,05 SEK
K0253.1065X25	stål	ljusgrå RAL 7035	M6	25	12	17	25	3	2	25	20,05 SEK
K0253.1066X25	stål	trafikrött RAL 3020	M6	25	12	17	25	3	2	25	20,05 SEK
K0253.1067X25	stål	rapsgul RAL 1021	M6	25	12	17	25	3	2	25	20,05 SEK
K0253.106X30	stål	svartgrå RAL 7021	M6	25	12	17	25	3	2	30	20,05 SEK
K0253.1065X30	stål	ljusgrå RAL 7035	M6	25	12	17	25	3	2	30	20,05 SEK
K0253.1066X30	stål	trafikrött RAL 3020	M6	25	12	17	25	3	2	30	20,05 SEK
K0253.1067X30	stål	rapsgul RAL 1021	M6	25	12	17	25	3	2	30	20,05 SEK
K0253.208X20	stål	svartgrå RAL 7021	M8	32	15,5	19	33	3,5	2,6	20	22,80 SEK
K0253.2085X20	stål	ljusgrå RAL 7035	M8	32	15,5	19	33	3,5	2,6	20	22,80 SEK
K0253.2086X20	stål	trafikrött RAL 3020	M8	32	15,5	19	33	3,5	2,6	20	22,80 SEK
K0253.2087X20	stål	rapsgul RAL 1021	M8	32	15,5	19	33	3,5	2,6	20	22,80 SEK
K0253.208X25	stål	svartgrå RAL 7021	M8	32	15,5	19	33	3,5	2,6	25	22,80 SEK
K0253.2085X25	stål	ljusgrå RAL 7035	M8	32	15,5	19	33	3,5	2,6	25	22,80 SEK
K0253.2086X25	stål	trafikrött RAL 3020	M8	32	15,5	19	33	3,5	2,6	25	22,80 SEK
K0253.2087X25	stål	rapsgul RAL 1021	M8	32	15,5	19	33	3,5	2,6	25	22,80 SEK
K0253.208X30	stål	svartgrå RAL 7021	M8	32	15,5	19	33	3,5	2,6	30	22,80 SEK
K0253.2085X30	stål	ljusgrå RAL 7035	M8	32	15,5	19	33	3,5	2,6	30	22,80 SEK
K0253.2086X30	stål	trafikrött RAL 3020	M8	32	15,5	19	33	3,5	2,6	30	22,80 SEK
K0253.2087X30	stål	rapsgul RAL 1021	M8	32	15,5	19	33	3,5	2,6	30	22,80 SEK
K0253.208X40	stål	svartgrå RAL 7021	M8	32	15,5	19	33	3,5	2,6	40	22,80 SEK
K0253.2085X40	stål	ljusgrå RAL 7035	M8	32	15,5	19	33	3,5	2,6	40	22,80 SEK
K0253.2086X40	stål	trafikrött RAL 3020	M8	32	15,5	19	33	3,5	2,6	40	22,80 SEK
K0253.2087X40	stål	rapsgul RAL 1021	M8	32	15,5	19	33	3,5	2,6	40	22,80 SEK
K0253.310X20	stål	svartgrå RAL 7021	M10	40	19	23	41	4	3	20	27,46 SEK
K0253.3105X20	stål	ljusgrå RAL 7035	M10	40	19	23	41	4	3	20	27,46 SEK
K0253.3106X20	stål	trafikrött RAL 3020	M10	40	19	23	41	4	3	20	27,46 SEK
K0253.3107X20	stål	rapsgul RAL 1021	M10	40	19	23	41	4	3	20	27,46 SEK
K0253.310X30	stål	svartgrå RAL 7021	M10	40	19	23	41	4	3	30	27,46 SEK
K0253.3105X30	stål	ljusgrå RAL 7035	M10	40	19	23	41	4	3	30	27,46 SEK
K0253.3106X30	stål	trafikrött RAL 3020	M10	40	19	23	41	4	3	30	27,46 SEK
K0253.3107X30	stål	rapsgul RAL 1021	M10	40	19	23	41	4	3	30	27,46 SEK
K0253.310X40	stål	svartgrå RAL 7021	M10	40	19	23	41	4	3	40	27,46 SEK
K0253.3105X40	stål	ljusgrå RAL 7035	M10	40	19	23	41	4	3	40	27,46 SEK
K0253.3106X40	stål	trafikrött RAL 3020	M10	40	19	23	41	4	3	40	27,46 SEK
K0253.3107X40	stål	rapsgul RAL 1021	M10	40	19	23	41	4	3	40	27,46 SEK
K0253.410X20	stål	svartgrå RAL 7021	M10	50	24	31	51	5,5	4,5	20	41,71 SEK
K0253.4105X20	stål	ljusgrå RAL 7035	M10	50	24	31	51	5,5	4,5	20	41,71 SEK
K0253.4106X20	stål	trafikrött RAL 3020	M10	50	24	31	51	5,5	4,5	20	41,71 SEK
K0253.4107X20	stål	rapsgul RAL 1021	M10	50	24	31	51	5,5	4,5	20	41,71 SEK
K0253.410X30	stål	svartgrå RAL 7021	M10	50	24	31	51	5,5	4,5	30	41,71 SEK
K0253.4105X30	stål	ljusgrå RAL 7035	M10	50	24	31	51	5,5	4,5	30	41,71 SEK
K0253.4106X30	stål	trafikrött RAL 3020	M10	50	24	31	51	5,5	4,5	30	41,71 SEK
K0253.4107X30	stål	rapsgul RAL 1021	M10	50	24	31	51	5,5	4,5	30	41,71 SEK
K0253.410X40	stål	svartgrå RAL 7021	M10	50	24	31	51	5,5	4,5	40	41,71 SEK
K0253.4105X40	stål	ljusgrå RAL 7035	M10	50	24	31	51	5,5	4,5	40	41,71 SEK
K0253.4106X40	stål	trafikrött RAL 3020	M10	50	24	31	51	5,5	4,5	40	41,71 SEK
K0253.4107X40	stål	rapsgul RAL 1021	M10	50	24	31	51	5,5	4,5	40	41,71 SEK
K0253.412X20	stål	svartgrå RAL 7021	M12	50	24	31	51	5,5	4,5	20	58,05 SEK
K0253.4125X20	stål	ljusgrå RAL 7035	M12	50	24	31	51	5,5	4,5	20	58,05 SEK
K0253.4126X20	stål	trafikrött RAL 3020	M12	50	24	31	51	5,5	4,5	20	58,05 SEK
K0253.4127X20	stål	rapsgul RAL 1021	M12	50	24	31	51	5,5	4,5	20	58,05 SEK
K0253.412X30	stål	svartgrå RAL 7021	M12	50	24	31	51	5,5	4,5	30	58,05 SEK
K0253.4125X30	stål	ljusgrå RAL 7035	M12	50	24	31	51	5,5	4,5	30	58,05 SEK
K0253.4126X30	stål	trafikrött RAL 3020	M12	50	24	31	51	5,5	4,5	30	58,05 SEK
K0253.4127X30	stål	rapsgul RAL 1021	M12	50	24	31	51	5,5	4,5	30	58,05 SEK
K0253.412X40	stål	svartgrå RAL 7021	M12	50	24	31	51	5,5	4,5	40	58,05 SEK
K0253.4125X40	stål	ljusgrå RAL 7035	M12	50	24	31	51	5,5	4,5	40	58,05 SEK
K0253.4126X40	stål	trafikrött RAL 3020	M12	50	24	31	51	5,5	4,5	40	58,05 SEK
K0253.4127X40	stål	rapsgul RAL 1021	M12	50	24	31	51	5,5	4,5	40	58,05 SEK
K0253.0106X15	rostfritt stål	svartgrå RAL 7021	M6	25	12	17	25	3	2	15	31,26 SEK
K0253.01065X15	rostfritt stål	ljusgrå RAL 7035	M6	25	12	17	25	3	2	15	31,26 SEK
K0253.01066X15	rostfritt stål	trafikrött RAL 3020	M6	25	12	17	25	3	2	15	31,26 SEK
K0253.01067X15	rostfritt stål	rapsgul RAL 1021	M6	25	12	17	25	3	2	15	31,26 SEK
K0253.0106X20	rostfritt stål	svartgrå RAL 7021	M6	25	12	17	25	3	2	20	31,26 SEK
K0253.01065X20	rostfritt stål	ljusgrå RAL 7035	M6	25	12	17	25	3	2	20	31,26 SEK
K0253.01066X20	rostfritt stål	trafikrött RAL 3020	M6	25	12	17	25	3	2	20	31,26 SEK
K0253.01067X20	rostfritt stål	rapsgul RAL 1021	M6	25	12	17	25	3	2	20	31,26 SEK
K0253.0106X25	rostfritt stål	svartgrå RAL 7021	M6	25	12	17	25	3	2	25	31,26 SEK
K0253.01065X25	rostfritt stål	ljusgrå RAL 7035	M6	25	12	17	25	3	2	25	31,26 SEK
K0253.01066X25	rostfritt stål	trafikrött RAL 3020	M6	25	12	17	25	3	2	25	31,26 SEK
K0253.01067X25	rostfritt stål	rapsgul RAL 1021	M6	25	12	17	25	3	2	25	31,26 SEK
K0253.0106X30	rostfritt stål	svartgrå RAL 7021	M6	25	12	17	25	3	2	30	31,26 SEK
K0253.01065X30	rostfritt stål	ljusgrå RAL 7035	M6	25	12	17	25	3	2	30	31,26 SEK
K0253.01066X30	rostfritt stål	trafikrött RAL 3020	M6	25	12	17	25	3	2	30	31,26 SEK
K0253.01067X30	rostfritt stål	rapsgul RAL 1021	M6	25	12	17	25	3	2	30	31,26 SEK
K0253.0208X20	rostfritt stål	svartgrå RAL 7021	M8	32	15,5	19	33	3,5	2,6	20	38,29 SEK
K0253.02085X20	rostfritt stål	ljusgrå RAL 7035	M8	32	15,5	19	33	3,5	2,6	20	38,29 SEK
K0253.02086X20	rostfritt stål	trafikrött RAL 3020	M8	32	15,5	19	33	3,5	2,6	20	38,29 SEK
K0253.02087X20	rostfritt stål	rapsgul RAL 1021	M8	32	15,5	19	33	3,5	2,6	20	38,29 SEK
K0253.0208X25	rostfritt stål	svartgrå RAL 7021	M8	32	15,5	19	33	3,5	2,6	25	38,29 SEK
K0253.02085X25	rostfritt stål	ljusgrå RAL 7035	M8	32	15,5	19	33	3,5	2,6	25	38,29 SEK
K0253.02086X25	rostfritt stål	trafikrött RAL 3020	M8	32	15,5	19	33	3,5	2,6	25	38,29 SEK
K0253.02087X25	rostfritt stål	rapsgul RAL 1021	M8	32	15,5	19	33	3,5	2,6	25	38,29 SEK
K0253.0208X30	rostfritt stål	svartgrå RAL 7021	M8	32	15,5	19	33	3,5	2,6	30	38,29 SEK
K0253.02085X30	rostfritt stål	ljusgrå RAL 7035	M8	32	15,5	19	33	3,5	2,6	30	38,29 SEK
K0253.02086X30	rostfritt stål	trafikrött RAL 3020	M8	32	15,5	19	33	3,5	2,6	30	38,29 SEK
K0253.02087X30	rostfritt stål	rapsgul RAL 1021	M8	32	15,5	19	33	3,5	2,6	30	38,29 SEK
K0253.0208X40	rostfritt stål	svartgrå RAL 7021	M8	32	15,5	19	33	3,5	2,6	40	38,29 SEK
K0253.02085X40	rostfritt stål	ljusgrå RAL 7035	M8	32	15,5	19	33	3,5	2,6	40	38,29 SEK
K0253.02086X40	rostfritt stål	trafikrött RAL 3020	M8	32	15,5	19	33	3,5	2,6	40	38,29 SEK
K0253.02087X40	rostfritt stål	rapsgul RAL 1021	M8	32	15,5	19	33	3,5	2,6	40	38,29 SEK
K0253.0310X20	rostfritt stål	svartgrå RAL 7021	M10	40	19	23	41	4	3	20	40,76 SEK
K0253.03105X20	rostfritt stål	ljusgrå RAL 7035	M10	40	19	23	41	4	3	20	40,76 SEK
K0253.03106X20	rostfritt stål	trafikrött RAL 3020	M10	40	19	23	41	4	3	20	40,76 SEK
K0253.03107X20	rostfritt stål	rapsgul RAL 1021	M10	40	19	23	41	4	3	20	40,76 SEK
K0253.0310X30	rostfritt stål	svartgrå RAL 7021	M10	40	19	23	41	4	3	30	40,76 SEK
K0253.03105X30	rostfritt stål	ljusgrå RAL 7035	M10	40	19	23	41	4	3	30	40,76 SEK
K0253.03106X30	rostfritt stål	trafikrött RAL 3020	M10	40	19	23	41	4	3	30	40,76 SEK
K0253.03107X30	rostfritt stål	rapsgul RAL 1021	M10	40	19	23	41	4	3	30	40,76 SEK
K0253.0310X40	rostfritt stål	svartgrå RAL 7021	M10	40	19	23	41	4	3	40	44,46 SEK
K0253.03105X40	rostfritt stål	ljusgrå RAL 7035	M10	40	19	23	41	4	3	40	44,46 SEK
K0253.03106X40	rostfritt stål	trafikrött RAL 3020	M10	40	19	23	41	4	3	40	44,46 SEK
K0253.03107X40	rostfritt stål	rapsgul RAL 1021	M10	40	19	23	41	4	3	40	44,46 SEK
K0253.0410X20	rostfritt stål	svartgrå RAL 7021	M10	50	24	31	51	5,5	4,5	20	77,62 SEK
K0253.04105X20	rostfritt stål	ljusgrå RAL 7035	M10	50	24	31	51	5,5	4,5	20	77,62 SEK
K0253.04106X20	rostfritt stål	trafikrött RAL 3020	M10	50	24	31	51	5,5	4,5	20	77,62 SEK
K0253.04107X20	rostfritt stål	rapsgul RAL 1021	M10	50	24	31	51	5,5	4,5	20	77,62 SEK
K0253.0410X30	rostfritt stål	svartgrå RAL 7021	M10	50	24	31	51	5,5	4,5	30	79,52 SEK
K0253.04105X30	rostfritt stål	ljusgrå RAL 7035	M10	50	24	31	51	5,5	4,5	30	79,52 SEK
K0253.04106X30	rostfritt stål	trafikrött RAL 3020	M10	50	24	31	51	5,5	4,5	30	79,52 SEK
K0253.04107X30	rostfritt stål	rapsgul RAL 1021	M10	50	24	31	51	5,5	4,5	30	79,52 SEK
K0253.0410X40	rostfritt stål	svartgrå RAL 7021	M10	50	24	31	51	5,5	4,5	40	82,56 SEK
K0253.04105X40	rostfritt stål	ljusgrå RAL 7035	M10	50	24	31	51	5,5	4,5	40	82,56 SEK
K0253.04106X40	rostfritt stål	trafikrött RAL 3020	M10	50	24	31	51	5,5	4,5	40	82,56 SEK
K0253.04107X40	rostfritt stål	rapsgul RAL 1021	M10	50	24	31	51	5,5	4,5	40	82,56 SEK
K0253.0412X20	rostfritt stål	svartgrå RAL 7021	M12	50	24	31	51	5,5	4,5	20	87,88 SEK
K0253.04125X20	rostfritt stål	ljusgrå RAL 7035	M12	50	24	31	51	5,5	4,5	20	87,88 SEK
K0253.04126X20	rostfritt stål	trafikrött RAL 3020	M12	50	24	31	51	5,5	4,5	20	87,88 SEK
K0253.04127X20	rostfritt stål	rapsgul RAL 1021	M12	50	24	31	51	5,5	4,5	20	87,88 SEK
K0253.0412X30	rostfritt stål	svartgrå RAL 7021	M12	50	24	31	51	5,5	4,5	30	90,73 SEK
K0253.04125X30	rostfritt stål	ljusgrå RAL 7035	M12	50	24	31	51	5,5	4,5	30	90,73 SEK
K0253.04126X30	rostfritt stål	trafikrött RAL 3020	M12	50	24	31	51	5,5	4,5	30	90,73 SEK
K0253.04127X30	rostfritt stål	rapsgul RAL 1021	M12	50	24	31	51	5,5	4,5	30	90,73 SEK
K0253.0412X40	rostfritt stål	svartgrå RAL 7021	M12	50	24	31	51	5,5	4,5	40	96,05 SEK
K0253.04125X40	rostfritt stål	ljusgrå RAL 7035	M12	50	24	31	51	5,5	4,5	40	96,05 SEK
K0253.04126X40	rostfritt stål	trafikrött RAL 3020	M12	50	24	31	51	5,5	4,5	40	96,05 SEK
K0253.04127X40	rostfritt stål	rapsgul RAL 1021	M12	50	24	31	51	5,5	4,5	40	96,05 SEK
