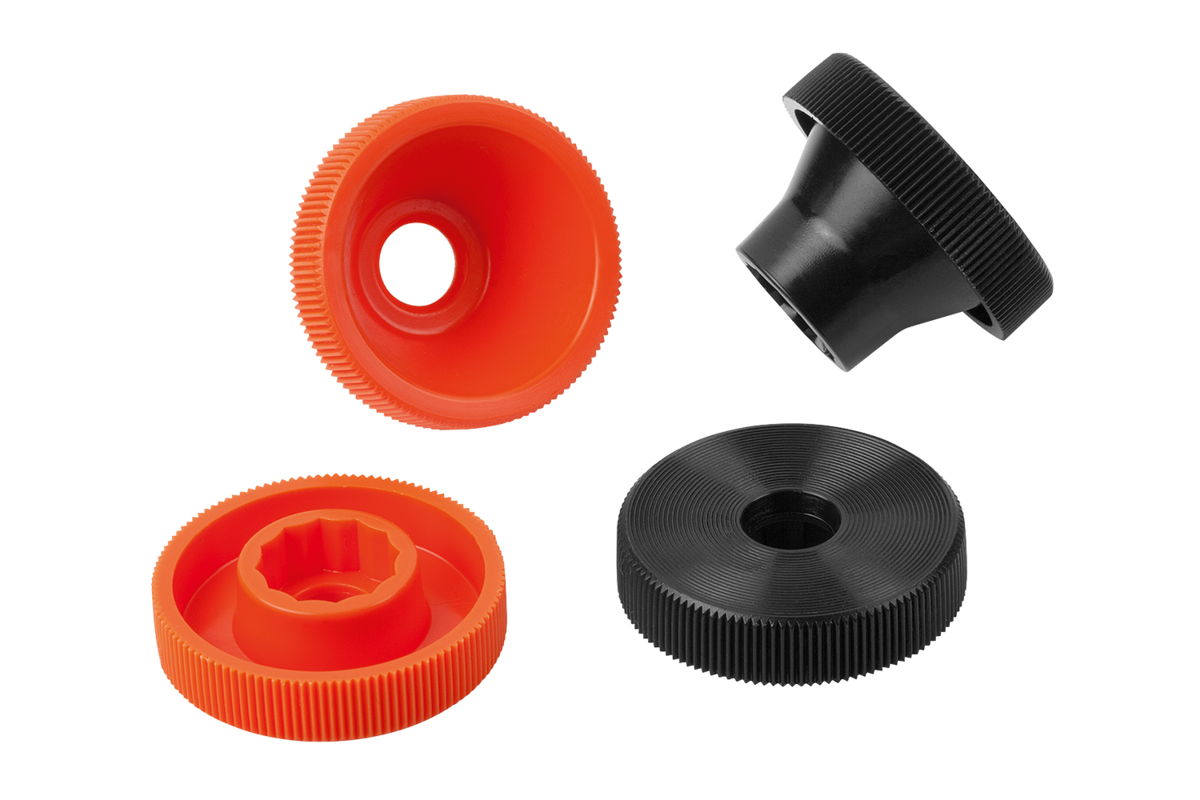

Artikelbeskrivning/produktbilder

Visa/filtrera alla artiklar

BeskrivningMaterial:Termoplast.Utförande:svart eller orange.Anmärkning:Passande skruvar ISO 4014.

Δ Ange önskad färg på den räfflade knappen här. Speciellt:

NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.

Datablad K1138 Räfflade knoppar för skruvar med yttersexkant

182 kB

Ritningar (total översikt)

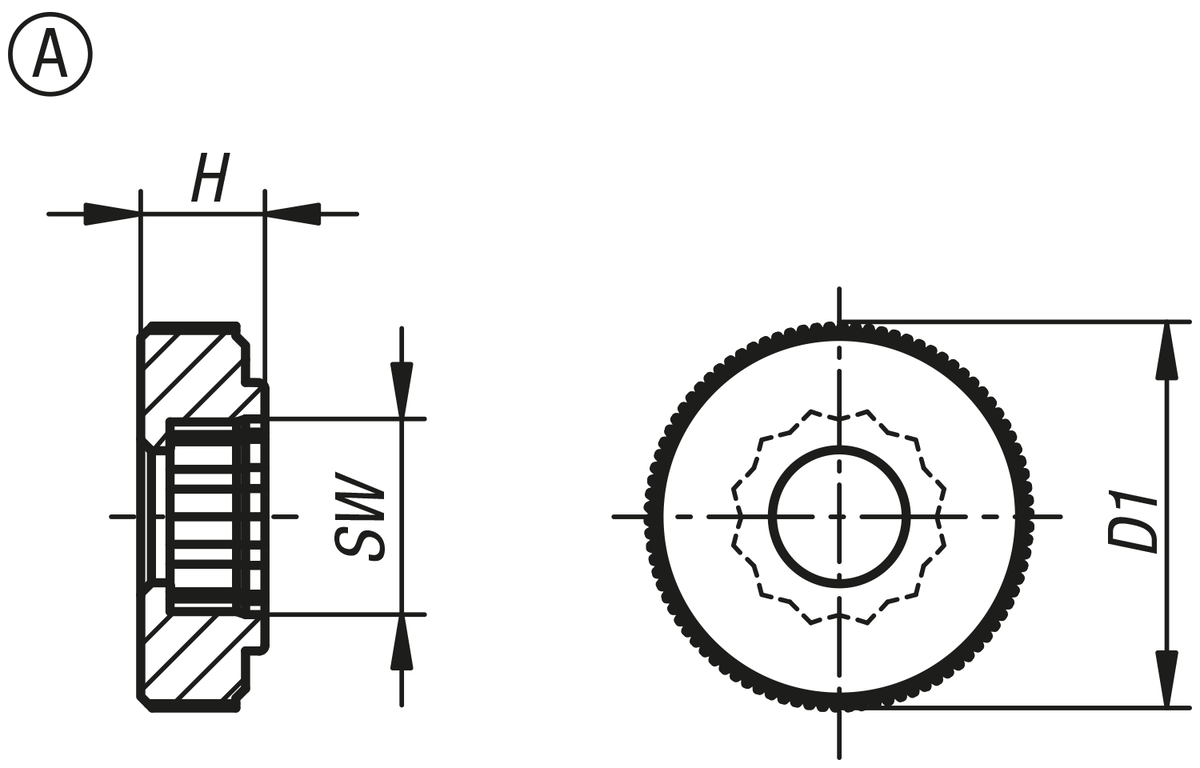

Räfflade knoppar för skruvar med yttersexkant, Form A

Mer information

Ritningar

Räfflade knoppar för skruvar med yttersexkant, Form A

Artikelval/-filter.

Beställningsnr.	Form	Färg grundkropp	För skruvar	D1	H	SW	Pris
K1138.00040	A	Svart	M4	17	5,5	7	4,71 SEK
K1138.00050	A	Svart	M5	20	6,5	8	5,13 SEK
K1138.00060	A	Svart	M6	25	8	10	6,59 SEK
K1138.00080	A	Svart	M8	36	10	13	8,26 SEK
K1138.00100	A	Svart	M10	36	10	17	7,84 SEK
K1138.01040	A	orange	M4	17	5,5	7	4,71 SEK
K1138.01050	A	orange	M5	20	6,5	8	5,13 SEK
K1138.01060	A	orange	M6	25	8	10	6,59 SEK
K1138.01080	A	orange	M8	36	10	13	8,26 SEK
K1138.01100	A	orange	M10	36	10	17	7,84 SEK

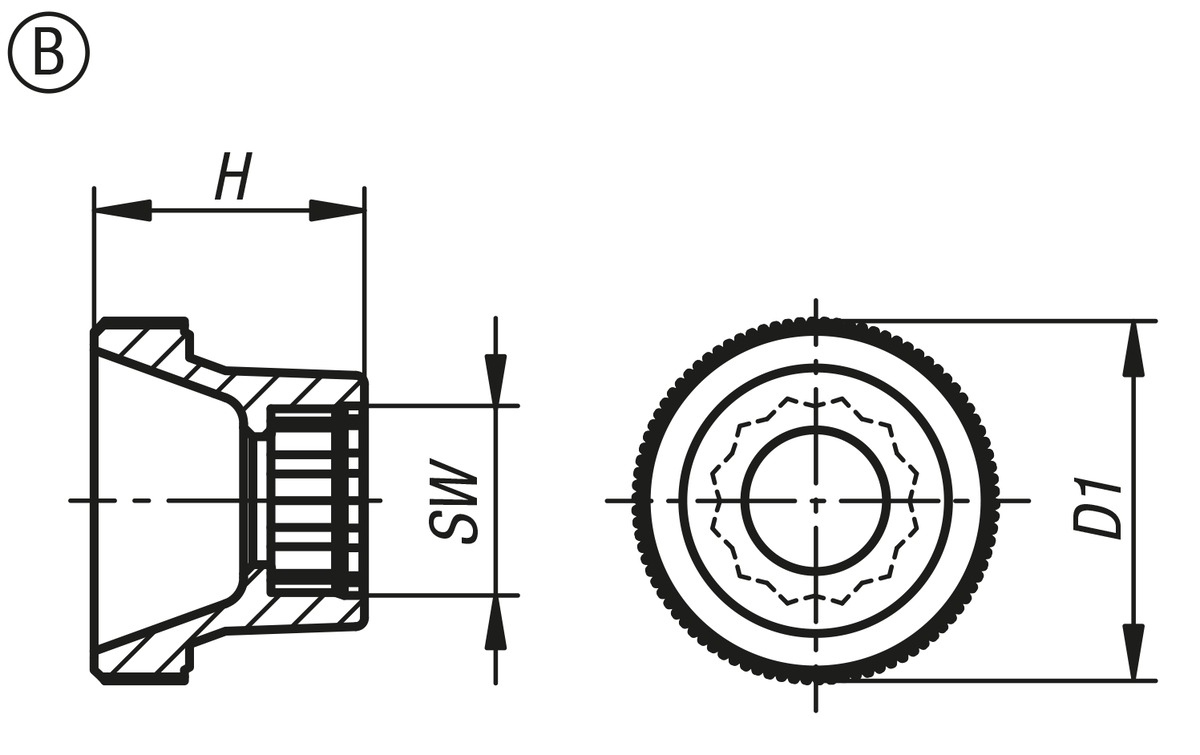

Räfflade knoppar för skruvar med yttersexkant, Form B

Mer information

Ritningar

Räfflade knoppar för skruvar med yttersexkant, Form B

Artikelval/-filter.

Beställningsnr.	Form	Färg grundkropp	För skruvar	D1	H	SW	Pris
K1138.10040	B	Svart	M4	17	11,5	7	5,34 SEK
K1138.10050	B	Svart	M5	20	15	8	5,54 SEK
K1138.10060	B	Svart	M6	25	18	10	7,11 SEK
K1138.10080	B	Svart	M8	36	23	13	8,57 SEK
K1138.10100	B	Svart	M10	36	23	17	8,68 SEK
K1138.11040	B	orange	M4	17	11,5	7	5,34 SEK
K1138.11050	B	orange	M5	20	15	8	5,54 SEK
K1138.11060	B	orange	M6	25	18	10	7,11 SEK
K1138.11080	B	orange	M8	36	23	13	8,57 SEK
K1138.11100	B	orange	M10	36	23	17	8,68 SEK
