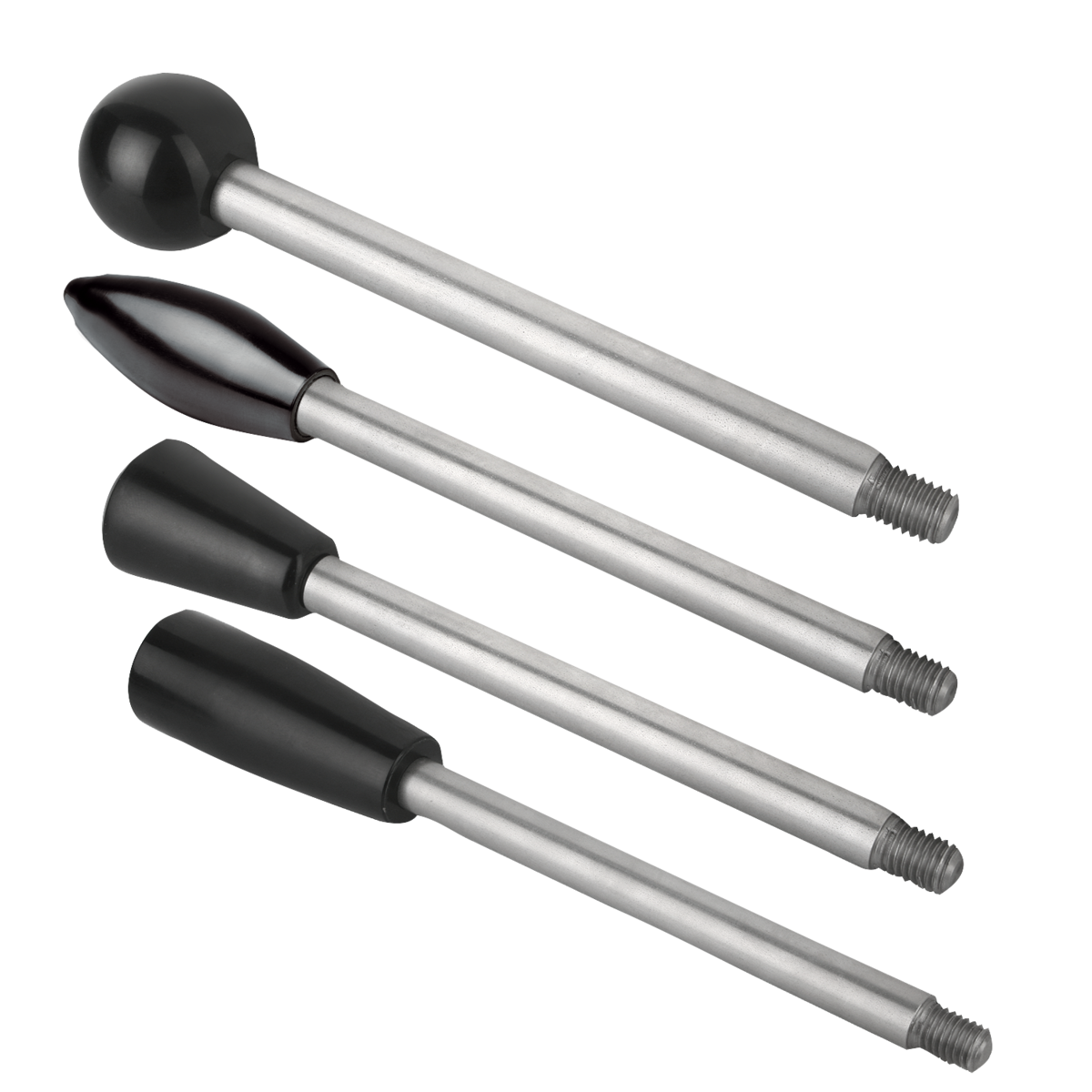

Greppstänger

Tillbaka

Produkter
- Manöverdelar | Standardelement
  - Handtag, knoppar
    - Greppstänger

Artikelbeskrivning/produktbilder

Visa/filtrera alla artiklar

BeskrivningMaterial:Knoppar av duroplast PF 31.
Stång av stål 1.0718 eller rostfritt stål 1.4305.Utförande:Duroplast svart, högglanspolerad.
Stål brunerat eller blankt rostfritt stål.Speciellt:

NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.

Datablad K0179 Greppstänger

195 kB

Ritningar (total översikt)

Greppstänger, Form A

Mer information

Ritningar

Artikelval/-filter.

Beställningsnr.	Material grundkropp	Form	D	D1	D2	L	L1	L2	Pris
K0179.208X35	stål	A	8	M6	20	35	9	18	25,92 SEK
K0179.208X50	stål	A	8	M6	20	50	9	18	25,92 SEK
K0179.208X65	stål	A	8	M6	20	65	9	18	27,17 SEK
K0179.210X50	stål	A	10	M8	25	50	13	23	29,37 SEK
K0179.210X65	stål	A	10	M8	25	65	13	23	29,79 SEK
K0179.210X80	stål	A	10	M8	25	80	13	23	30,42 SEK
K0179.210X100	stål	A	10	M8	25	100	13	23	34,60 SEK
K0179.212X65	stål	A	12	M10	32	65	15	29	36,37 SEK
K0179.212X80	stål	A	12	M10	32	80	15	29	36,37 SEK
K0179.212X100	stål	A	12	M10	32	100	15	29	38,87 SEK
K0179.212X125	stål	A	12	M10	32	125	15	29	40,13 SEK
K0179.214X80	stål	A	14	M12	36	80	16	33	46,40 SEK
K0179.214X100	stål	A	14	M12	36	100	16	33	48,49 SEK
K0179.214X125	stål	A	14	M12	36	125	16	33	49,64 SEK
K0179.214X160	stål	A	14	M12	36	160	16	33	53,41 SEK
K0179.1208X35	rostfritt stål	A	8	M6	20	35	9	18	30,42 SEK
K0179.1208X50	rostfritt stål	A	8	M6	20	50	9	18	31,67 SEK
K0179.1208X65	rostfritt stål	A	8	M6	20	65	9	18	33,34 SEK
K0179.1210X50	rostfritt stål	A	10	M8	25	50	13	23	36,06 SEK
K0179.1210X65	rostfritt stål	A	10	M8	25	65	13	23	38,98 SEK
K0179.1210X80	rostfritt stål	A	10	M8	25	80	13	23	41,38 SEK
K0179.1210X100	rostfritt stål	A	10	M8	25	100	13	23	44,31 SEK
K0179.1212X65	rostfritt stål	A	12	M10	32	65	15	29	49,64 SEK
K0179.1212X80	rostfritt stål	A	12	M10	32	80	15	29	50,58 SEK
K0179.1212X100	rostfritt stål	A	12	M10	32	100	15	29	54,34 SEK
K0179.1212X125	rostfritt stål	A	12	M10	32	125	15	29	57,79 SEK
K0179.1214X80	rostfritt stål	A	14	M12	36	80	16	33	68,76 SEK
K0179.1214X100	rostfritt stål	A	14	M12	36	100	16	33	68,97 SEK
K0179.1214X125	rostfritt stål	A	14	M12	36	125	16	33	76,60 SEK
K0179.1214X160	rostfritt stål	A	14	M12	36	160	16	33	85,59 SEK

Greppstänger, Form B

Mer information

Ritningar

Artikelval/-filter.

Beställningsnr.	Material grundkropp	Form	D	D1	D2	L	L1	L2	Pris
K0179.708X35	stål	B	8	M6	23	35	9	60	36,48 SEK
K0179.708X50	stål	B	8	M6	23	50	9	60	36,48 SEK
K0179.708X65	stål	B	8	M6	23	65	9	60	38,04 SEK
K0179.710X50	stål	B	10	M8	26	50	13	70	39,92 SEK
K0179.710X65	stål	B	10	M8	26	65	13	70	41,49 SEK
K0179.710X80	stål	B	10	M8	26	80	13	70	44,94 SEK
K0179.710X100	stål	B	10	M8	26	100	13	70	47,97 SEK
K0179.712X65	stål	B	12	M10	35	65	15	85	46,40 SEK
K0179.712X80	stål	B	12	M10	35	80	15	85	48,70 SEK
K0179.712X100	stål	B	12	M10	35	100	15	85	52,25 SEK
K0179.712X125	stål	B	12	M10	35	125	15	85	59,05 SEK
K0179.714X80	stål	B	14	M12	35	80	16	85	58,63 SEK
K0179.714X100	stål	B	14	M12	35	100	16	85	59,15 SEK
K0179.714X125	stål	B	14	M12	35	125	16	85	62,07 SEK
K0179.714X160	stål	B	14	M12	35	160	16	85	65,63 SEK
K0179.1708X35	rostfritt stål	B	8	M6	23	35	9	60	46,51 SEK
K0179.1708X50	rostfritt stål	B	8	M6	23	50	9	60	48,49 SEK
K0179.1708X65	rostfritt stål	B	8	M6	23	65	9	60	51,62 SEK
K0179.1710X50	rostfritt stål	B	10	M8	26	50	13	70	56,43 SEK
K0179.1710X65	rostfritt stål	B	10	M8	26	65	13	70	57,79 SEK
K0179.1710X80	rostfritt stål	B	10	M8	26	80	13	70	68,24 SEK
K0179.1710X100	rostfritt stål	B	10	M8	26	100	13	70	70,33 SEK
K0179.1712X65	rostfritt stål	B	12	M10	35	65	15	85	66,99 SEK
K0179.1712X80	rostfritt stål	B	12	M10	35	80	15	85	70,54 SEK
K0179.1712X100	rostfritt stål	B	12	M10	35	100	15	85	74,20 SEK
K0179.1712X125	rostfritt stål	B	12	M10	35	125	15	85	81,09 SEK
K0179.1714X80	rostfritt stål	B	14	M12	35	80	16	85	86,74 SEK
K0179.1714X100	rostfritt stål	B	14	M12	35	100	16	85	90,19 SEK
K0179.1714X125	rostfritt stål	B	14	M12	35	125	16	85	91,96 SEK
K0179.1714X160	rostfritt stål	B	14	M12	35	160	16	85	116,62 SEK

Greppstänger, Form C

Mer information

Ritningar

Artikelval/-filter.

Beställningsnr.	Material grundkropp	Form	D	D1	D2	L	L1	L2	Pris
K0179.408X35	stål	C	8	M6	20	35	9	31	38,36 SEK
K0179.408X50	stål	C	8	M6	20	50	9	31	38,78 SEK
K0179.408X65	stål	C	8	M6	20	65	9	31	39,08 SEK
K0179.410X50	stål	C	10	M8	25	50	13	38	40,13 SEK
K0179.410X65	stål	C	10	M8	25	65	13	38	41,70 SEK
K0179.410X80	stål	C	10	M8	25	80	13	38	42,75 SEK
K0179.410X100	stål	C	10	M8	25	100	13	38	45,77 SEK
K0179.412X65	stål	C	12	M10	30	65	15	46	44,84 SEK
K0179.412X80	stål	C	12	M10	30	80	15	46	46,19 SEK
K0179.412X100	stål	C	12	M10	30	100	15	46	48,07 SEK
K0179.412X125	stål	C	12	M10	30	125	15	46	56,43 SEK
K0179.414X80	stål	C	14	M12	35	80	16	53	57,68 SEK
K0179.414X100	stål	C	14	M12	35	100	16	53	57,89 SEK
K0179.414X125	stål	C	14	M12	35	125	16	53	61,45 SEK
K0179.414X160	stål	C	14	M12	35	160	16	53	62,28 SEK
K0179.1408X35	rostfritt stål	C	8	M6	20	35	9	31	45,98 SEK
K0179.1408X50	rostfritt stål	C	8	M6	20	50	9	31	47,55 SEK
K0179.1408X65	rostfritt stål	C	8	M6	20	65	9	31	48,81 SEK
K0179.1410X50	rostfritt stål	C	10	M8	25	50	13	38	50,06 SEK
K0179.1410X65	rostfritt stål	C	10	M8	25	65	13	38	52,04 SEK
K0179.1410X80	rostfritt stål	C	10	M8	25	80	13	38	53,41 SEK
K0179.1410X100	rostfritt stål	C	10	M8	25	100	13	38	54,76 SEK
K0179.1412X65	rostfritt stål	C	12	M10	30	65	15	46	56,12 SEK
K0179.1412X80	rostfritt stål	C	12	M10	30	80	15	46	58,42 SEK
K0179.1412X100	rostfritt stål	C	12	M10	30	100	15	46	62,28 SEK
K0179.1412X125	rostfritt stål	C	12	M10	30	125	15	46	70,85 SEK
K0179.1414X80	rostfritt stål	C	14	M12	35	80	16	53	86,43 SEK
K0179.1414X100	rostfritt stål	C	14	M12	35	100	16	53	98,55 SEK
K0179.1414X125	rostfritt stål	C	14	M12	35	125	16	53	105,66 SEK
K0179.1414X160	rostfritt stål	C	14	M12	35	160	16	53	115,69 SEK

Greppstänger, Form E

Mer information

Ritningar

Artikelval/-filter.

Beställningsnr.	Utförande	Form	D	D1	D2	L	L1	L2	Pris
K0179.608X35	stål	E	8	M6	17	35	9	45	38,57 SEK
K0179.608X50	stål	E	8	M6	17	50	9	45	38,57 SEK
K0179.608X65	stål	E	8	M6	17	65	9	45	40,13 SEK
K0179.610X50	stål	E	10	M8	23	50	13	61	41,91 SEK
K0179.610X65	stål	E	10	M8	23	65	13	61	43,79 SEK
K0179.610X80	stål	E	10	M8	23	80	13	61	47,23 SEK
K0179.610X100	stål	E	10	M8	23	100	13	61	50,27 SEK
K0179.612X65	stål	E	12	M10	29	65	15	71	48,91 SEK
K0179.612X80	stål	E	12	M10	29	80	15	71	51,21 SEK
K0179.612X100	stål	E	12	M10	29	100	15	71	54,87 SEK
K0179.612X125	stål	E	12	M10	29	125	15	71	62,18 SEK
K0179.614X80	stål	E	14	M12	29	80	16	71	61,77 SEK
K0179.614X100	stål	E	14	M12	29	100	16	71	62,28 SEK
K0179.614X125	stål	E	14	M12	29	125	16	71	65,32 SEK
K0179.614X160	stål	E	14	M12	29	160	16	71	69,18 SEK
K0179.1608X35	rostfritt stål	E	8	M6	17	35	9	45	49,02 SEK
K0179.1608X50	rostfritt stål	E	8	M6	17	50	9	45	51,00 SEK
K0179.1608X65	rostfritt stål	E	8	M6	17	65	9	45	54,34 SEK
K0179.1610X50	rostfritt stål	E	10	M8	23	50	13	61	59,26 SEK
K0179.1610X65	rostfritt stål	E	10	M8	23	65	13	61	60,93 SEK
K0179.1610X80	rostfritt stål	E	10	M8	23	80	13	61	71,90 SEK
K0179.1610X100	rostfritt stål	E	10	M8	23	100	13	61	73,99 SEK
K0179.1612X65	rostfritt stål	E	12	M10	29	65	15	71	70,54 SEK
K0179.1612X80	rostfritt stål	E	12	M10	29	80	15	71	74,20 SEK
K0179.1612X100	rostfritt stål	E	12	M10	29	100	15	71	78,17 SEK
K0179.1612X125	rostfritt stål	E	12	M10	29	125	15	71	85,48 SEK
K0179.1614X80	rostfritt stål	E	14	M12	29	80	16	71	91,33 SEK
K0179.1614X100	rostfritt stål	E	14	M12	29	100	16	71	95,10 SEK
K0179.1614X125	rostfritt stål	E	14	M12	29	125	16	71	96,67 SEK
K0179.1614X160	rostfritt stål	E	14	M12	29	160	16	71	122,89 SEK
