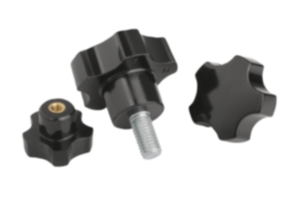

Fem-stjärnvred

Tillbaka

Produkter
- Manöverdelar | Standardelement
  - Handtag, knoppar
    - Fem-stjärnvred

Artikelbeskrivning/produktbilder

Visa/filtrera alla artiklar

BeskrivningMaterial:Duroplast PF 31, svart.
Bussning resp. gängbult av förzinkat stål.Utförande:Högglanspolerat.Anmärkning:Utförandena K0185.3205 och K0185.3206 har en bussning av mässing.På begäran:Ytterligare yttergängor, skruvlängder och färger.Speciellt:

NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.

Datablad K0185 Fem-stjärnvred

141 kB

Ritningar (total översikt)

Fem-stjärnvred, innergänga

Mer information

Ritningar

Artikelval/-filter.

Beställningsnr.	Form	D	D1	D3	H	H1	T	Pris
K0185.3205	K	M5	32	16	22,4	11,2	10	10,36 SEK
K0185.3206	K	M6	32	16	22,4	11,2	9	10,36 SEK
K0185.4006	K	M6	40	20	28	14	12	11,97 SEK
K0185.4008	K	M8	40	20	28	14	14	11,97 SEK
K0185.4010	K	M10	40	20	28	14	14	11,97 SEK
K0185.5008	K	M8	50	25	35	17,5	14	17,10 SEK
K0185.5010	K	M10	50	25	35	17,5	14	17,10 SEK

Fem-stjärnvred, yttergänga

Mer information

Ritningar

Artikelval/-filter.

Beställningsnr.	Form	D	D1	D3	H	H1	L	Pris
K0185.3206X12	L	M6	32	16	22,4	11,2	12	10,36 SEK
K0185.3206X18	L	M6	32	16	22,4	11,2	18	10,36 SEK
K0185.3208X16	L	M8	32	16	22,4	11,2	16	10,36 SEK
K0185.3208X24	L	M8	32	16	22,4	11,2	24	10,36 SEK
K0185.4006X18	L	M6	40	20	28	14	18	11,97 SEK
K0185.4008X16	L	M8	40	20	28	14	16	11,97 SEK
K0185.4008X20	L	M8	40	20	28	14	20	11,97 SEK
K0185.4008X24	L	M8	40	20	28	14	24	11,97 SEK
K0185.4010X30	L	M10	40	20	28	14	30	14,92 SEK
K0185.5008X16	L	M8	50	25	35	17,5	16	17,10 SEK
K0185.5008X24	L	M8	50	25	35	17,5	24	17,10 SEK
K0185.5010X20	L	M10	50	25	35	17,5	20	17,10 SEK
K0185.5010X30	L	M10	50	25	35	17,5	30	17,10 SEK
