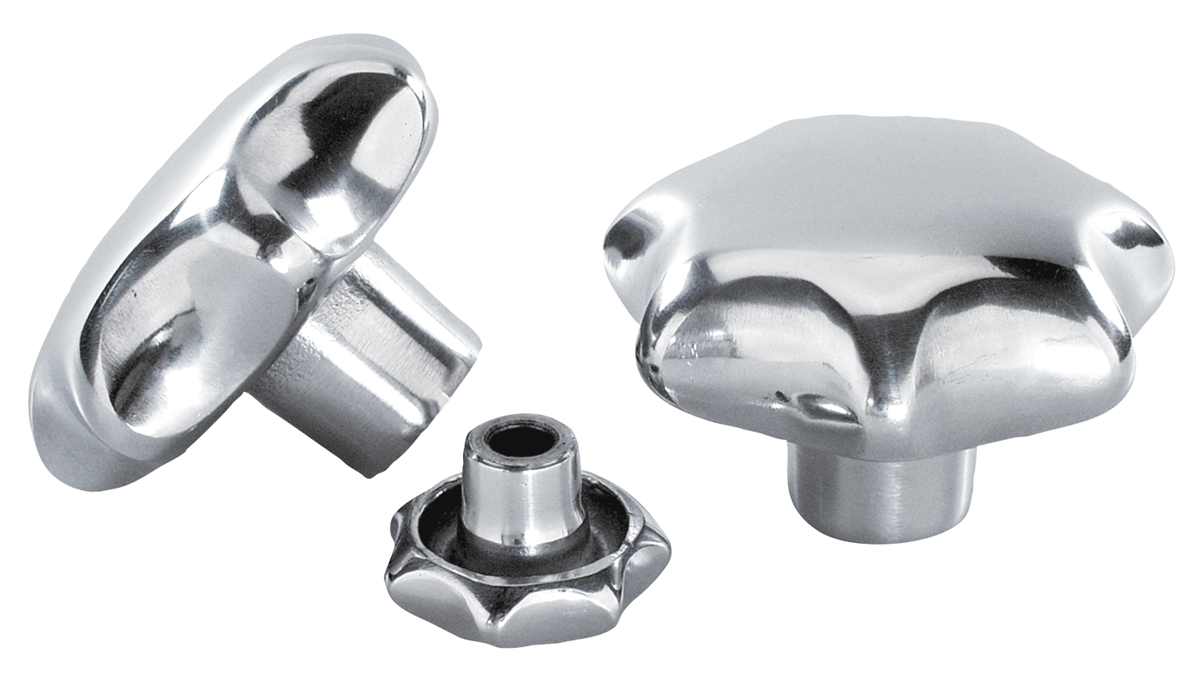

Stjärnvred liknande DIN 6336 av aluminium
K0149

Stjärnvred liknande DIN 6336 av aluminium

Tillbaka

Artikelbeskrivning/produktbilder

Visa/filtrera alla artiklar
BeskrivningMaterial:Aluminium.
Gängstift, rostfritt stål 1.4305.
Tvärstift, rostfritt stål 1.4310.
Utförande:Planslipat eller slipat och polerat.
Gängstift och tvärstift, blanka.
På begäran:Stjärnvred som råämne (ej planslipade).Ritningsinformation:
Form A: råämne
Form B: genomgående hål
Form C: bottenhål
Form D: uppborrad gänga
Form E: gängat bottenhål
Form L: med yttergänga
Speciellt:
RoHS
NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.
 Datablad K0149 Stjärnvred liknande DIN 6336 av aluminium 179 kB

Ritningar (total översikt)

Stjärnvred liknande DIN 6336 av aluminium

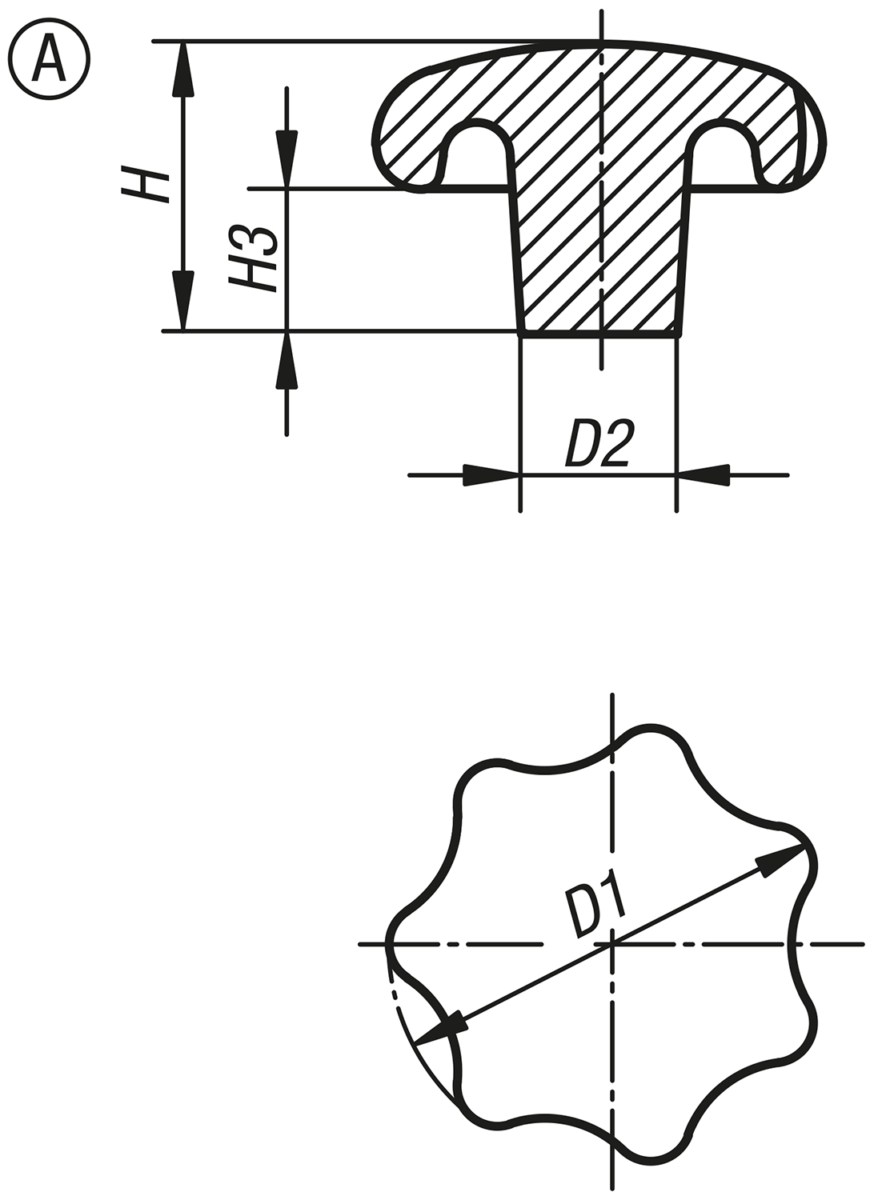

Stjärnvred liknande DIN 6336 av aluminium, Form A, råämne

Mer information

Ritningar

Stjärnvred liknande DIN 6336 av aluminium, Form A, råämne

Artikelval/-filter.

Beställningsnr.

FormGrundkroppens
yta
D1D2HH3CADTillb.PrisBeställ
K0149.14008Aslätslipat40142613 26,32 SEK
K0149.15010Aslätslipat50183417 34,30 SEK
K0149.16312Aslätslipat63204221 45,03 SEK
K0149.18016Aslätslipat80255225 64,70 SEK

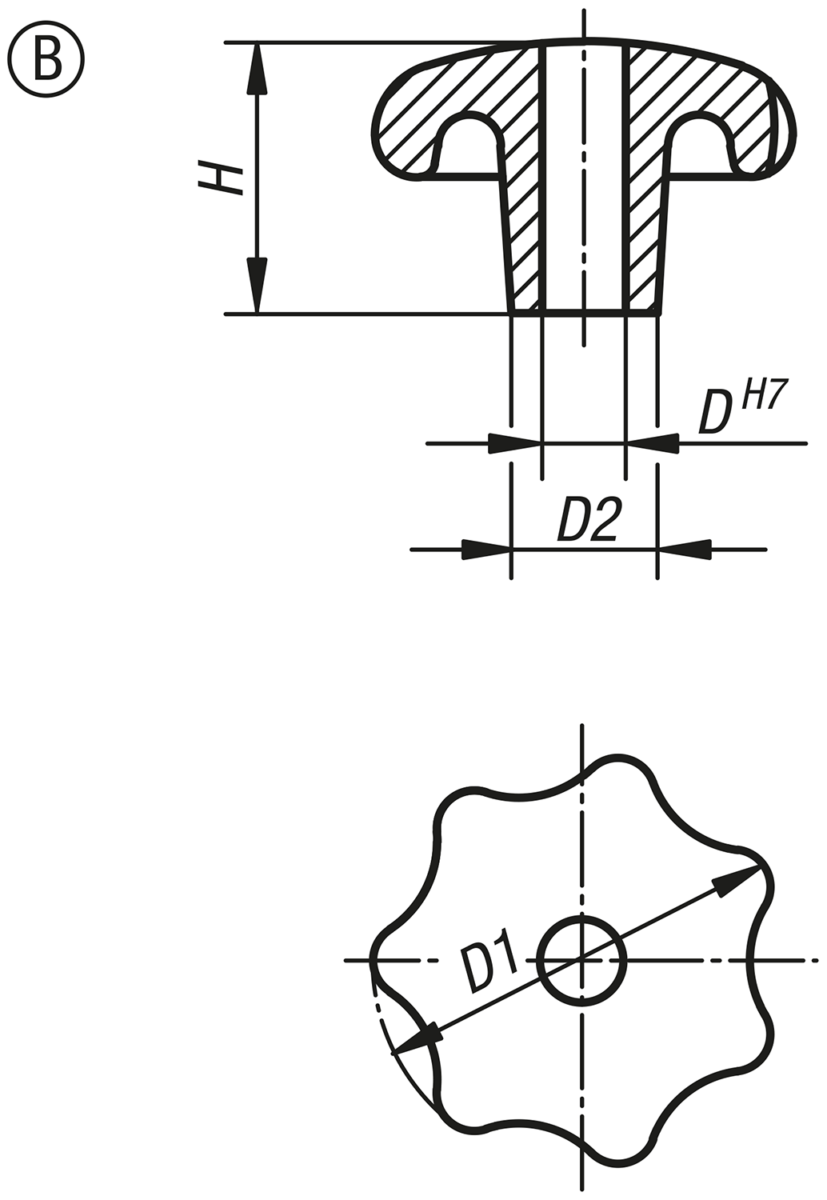

Stjärnvred liknande DIN 6336 av aluminium, Form B, genomgående hål

Mer information

Ritningar

Stjärnvred liknande DIN 6336 av aluminium, Form B, genomgående hål

Artikelval/-filter.

Beställningsnr.FormGrundkroppens
yta
DD1D2HCADTillb.PrisBeställ
K0149.240082Bpolerat8401425 65,27 SEK
K0149.250102Bpolerat10501832 79,80 SEK
K0149.263122Bpolerat12632040 88,26 SEK
K0149.280162Bpolerat16802550 132,62 SEK
K0149.24008Bslätslipat8401425 38,19 SEK
K0149.25010Bslätslipat10501832 47,79 SEK
K0149.26312Bslätslipat12632040 60,71 SEK
K0149.28016Bslätslipat16802550 79,80 SEK

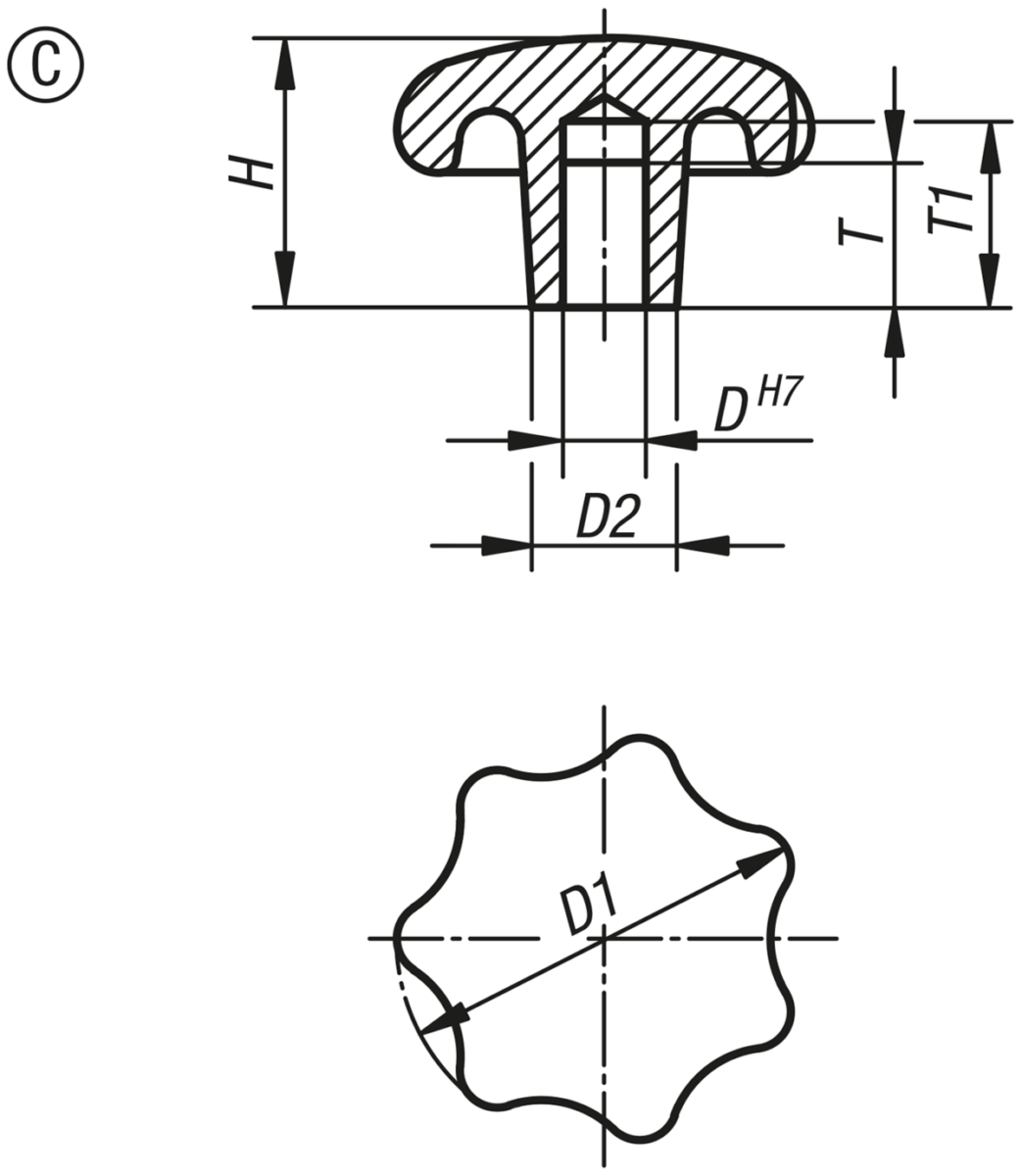

Stjärnvred liknande DIN 6336 av aluminium, Form C, bottenhål

Mer information

Ritningar

Stjärnvred liknande DIN 6336 av aluminium, Form C, bottenhål

Artikelval/-filter.

Beställningsnr.FormGrundkroppens
yta
DD1D2HTT1CADTillb.PrisBeställ
K0149.340082Cpolerat84014251518 65,27 SEK
K0149.350102Cpolerat105018321821 79,80 SEK
K0149.363122Cpolerat126320402225 88,26 SEK
K0149.380162Cpolerat168025502832 132,62 SEK
K0149.34008Cslätslipat84014251518 38,19 SEK
K0149.35010Cslätslipat105018321821 47,79 SEK
K0149.36312Cslätslipat126320402225 60,71 SEK
K0149.38016Cslätslipat168025502832 79,80 SEK

Stjärnvred liknande DIN 6336 av aluminium, Form D, uppborrad gänga

Mer information

Ritningar

Stjärnvred liknande DIN 6336 av aluminium, Form D, uppborrad gänga

Artikelval/-filter.

Beställningsnr.FormGrundkroppens
yta
DD1D2D6HTCADTillb.PrisBeställ
K0149.440082DpoleratM840148,42512 65,27 SEK
K0149.450102DpoleratM10501810,53216 79,80 SEK
K0149.463122DpoleratM126320134020 88,26 SEK
K0149.480162DpoleratM168025175030 132,62 SEK
K0149.44008DslätslipatM840148,42512 38,19 SEK
K0149.45010DslätslipatM10501810,53216 47,79 SEK
K0149.46312DslätslipatM126320134020 60,71 SEK
K0149.48016DslätslipatM168025175030 79,80 SEK

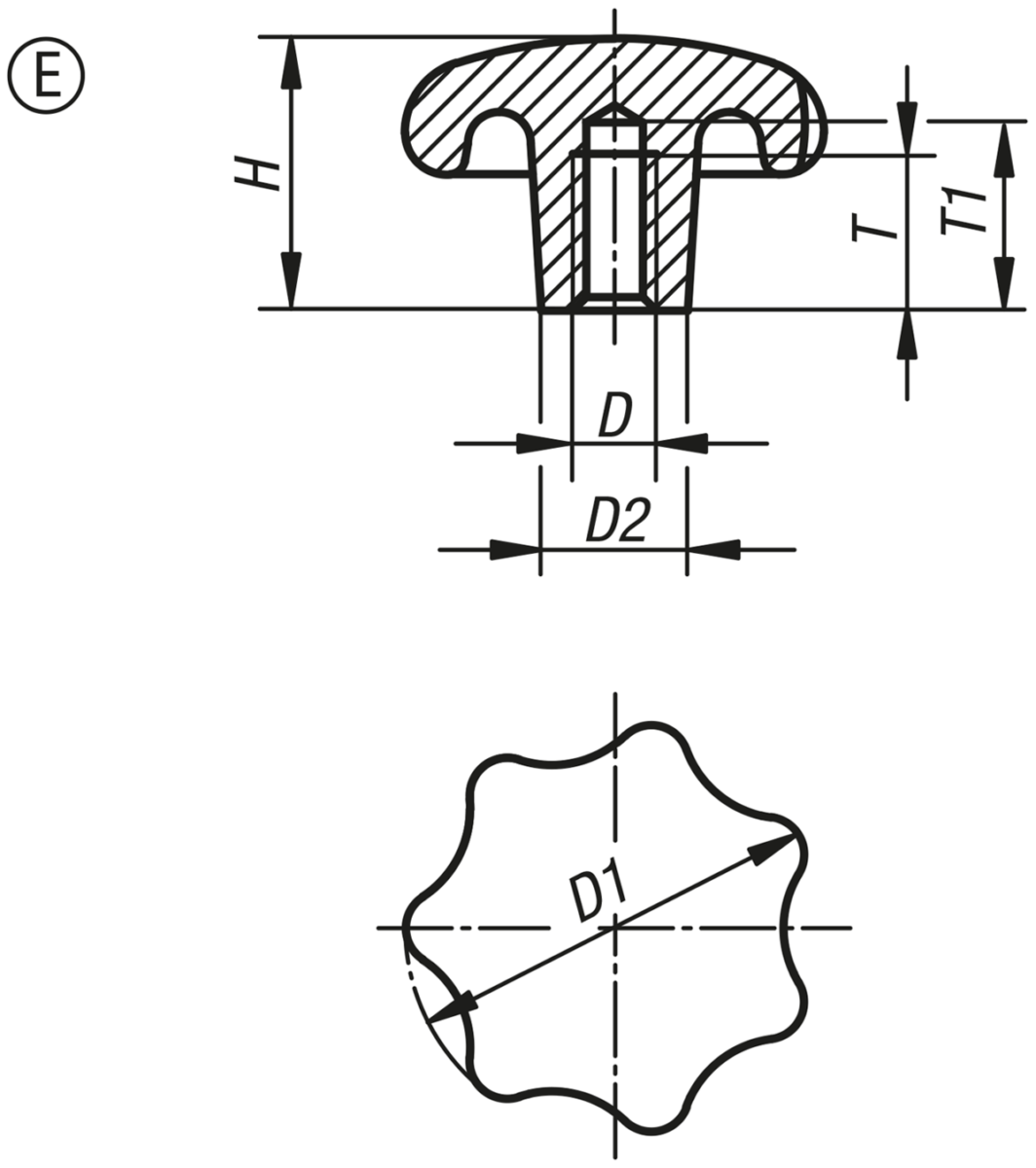

Stjärnvred liknande DIN 6336 av aluminium, Form E, gängat bottenhål

Mer information

Ritningar

Stjärnvred liknande DIN 6336 av aluminium, Form E, gängat bottenhål

Artikelval/-filter.

Beställningsnr.FormGrundkroppens
yta
DD1D2HTT1CADTillb.PrisBeställ
K0149.540082EpoleratM84014251518 65,27 SEK
K0149.550102EpoleratM105018321821 79,80 SEK
K0149.563122EpoleratM126320402225 88,26 SEK
K0149.580162EpoleratM168025502832 132,62 SEK
K0149.54008EslätslipatM84014251518 38,19 SEK
K0149.55010EslätslipatM105018321821 47,79 SEK
K0149.56312EslätslipatM126320402225 60,71 SEK
K0149.58016EslätslipatM168025502832 79,80 SEK

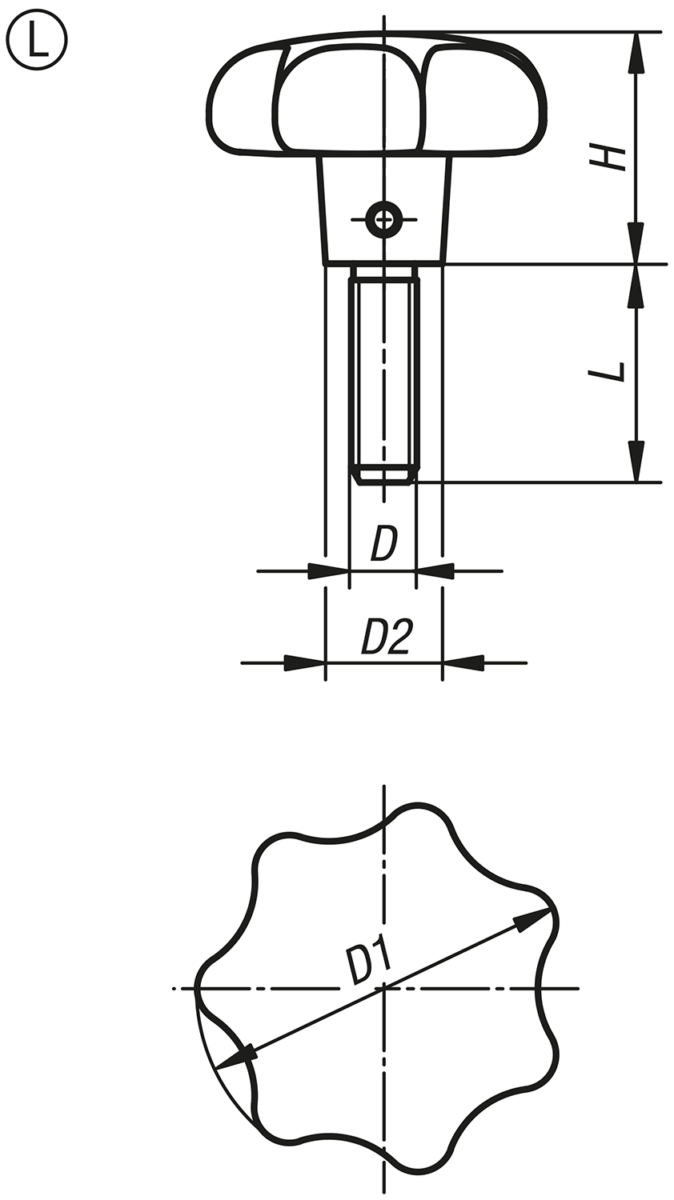

Stjärnvred liknande DIN 6336 av aluminium, Form L, med yttergänga

Mer information

Ritningar

Stjärnvred liknande DIN 6336 av aluminium, Form L, med yttergänga

Artikelval/-filter.

Beställningsnr.FormGrundkroppens
yta
DD1

D2HLCADTillb.PrisBeställ
K0149.64008X20LslätslipatM840142520 66,88 SEK
K0149.64008X25LslätslipatM840142525 68,31 SEK
K0149.64008X30LslätslipatM840142530 68,78 SEK
K0149.64008X40LslätslipatM840142540 70,11 SEK
K0149.65010X25LslätslipatM1050183225 79,52 SEK
K0149.65010X30LslätslipatM1050183230 81,13 SEK
K0149.65010X40LslätslipatM1050183240 82,84 SEK
K0149.65010X50LslätslipatM1050183250 83,98 SEK
K0149.66312X30LslätslipatM1263204030 100,42 SEK
K0149.66312X40LslätslipatM1263204040 101,56 SEK
K0149.66312X50LslätslipatM1263204050 105,64 SEK
K0149.66312X60LslätslipatM1263204060 107,64 SEK
