Varugrupper
Räfflade knoppar
K0248

Räfflade knoppar

Tillbaka

Artikelbeskrivning/produktbilder

Visa/filtrera alla artiklar

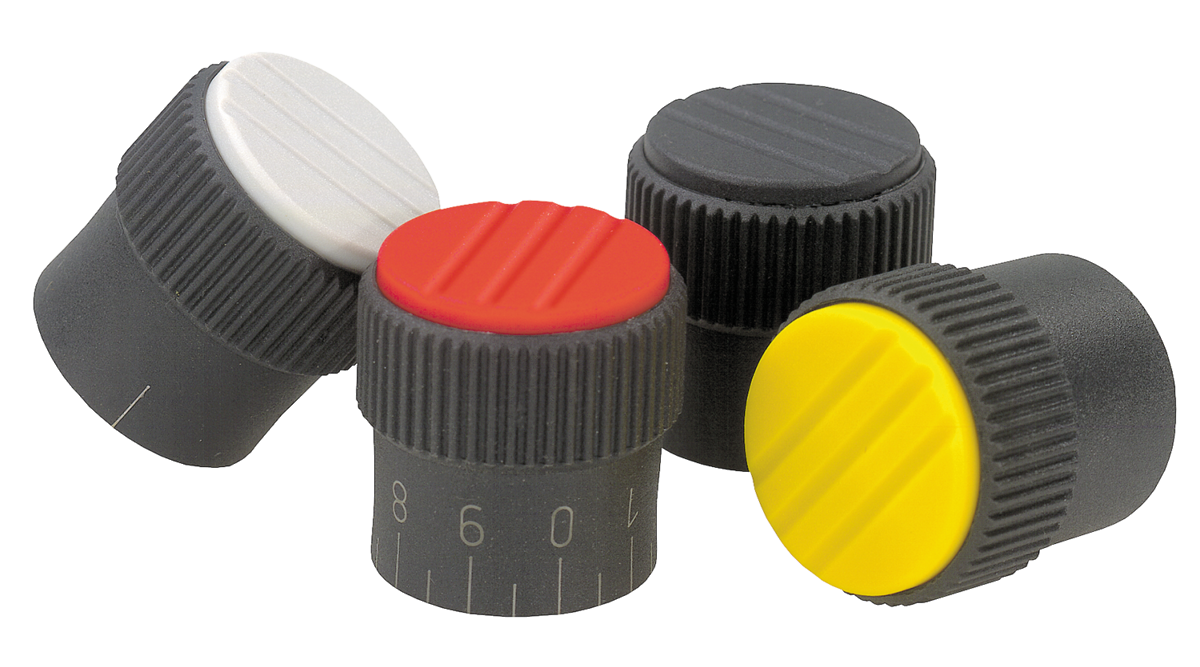

BeskrivningMaterial:Termoplast, svartgrå.
Bussning av stål.
Utförande:Bussning blåkromaterad.Anmärkning:Finns i utförande utan skala, med ett delstreck eller med 20-delad skala och 10 siffror.

Δ Om locket ska vara svartgrått behövs ingen färgkod.
På begäran:Specialskalor.Ritningsinformation:

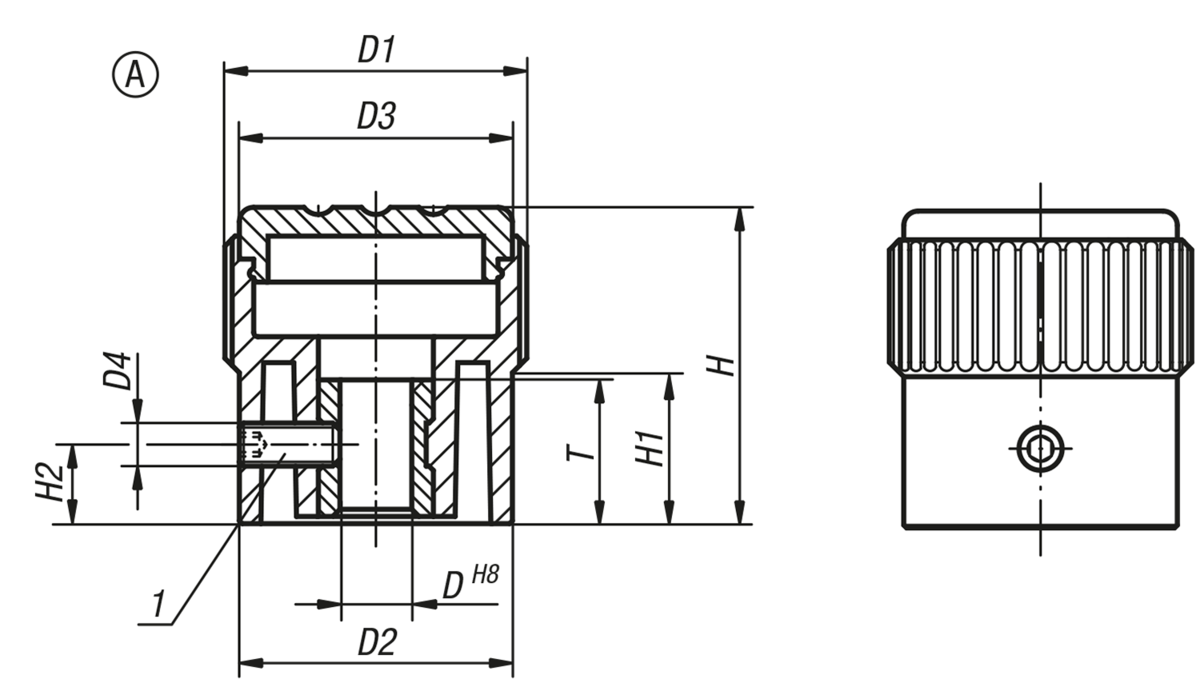

Form A: utan skala

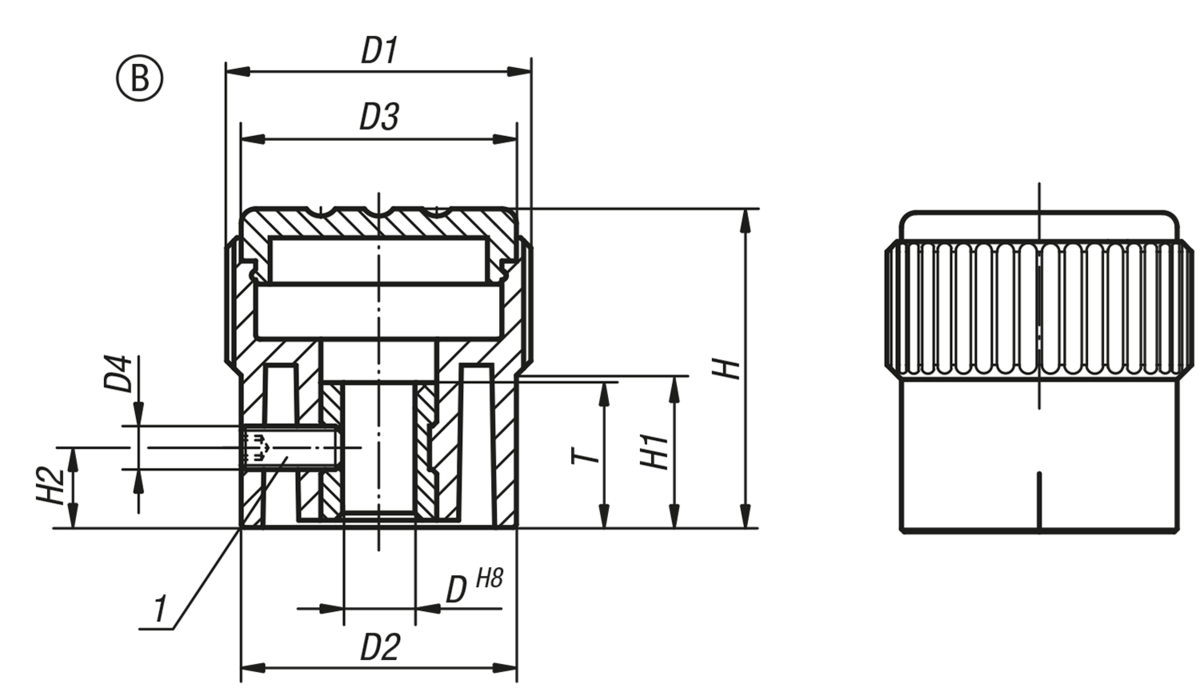

Form B: med markeringsstreck

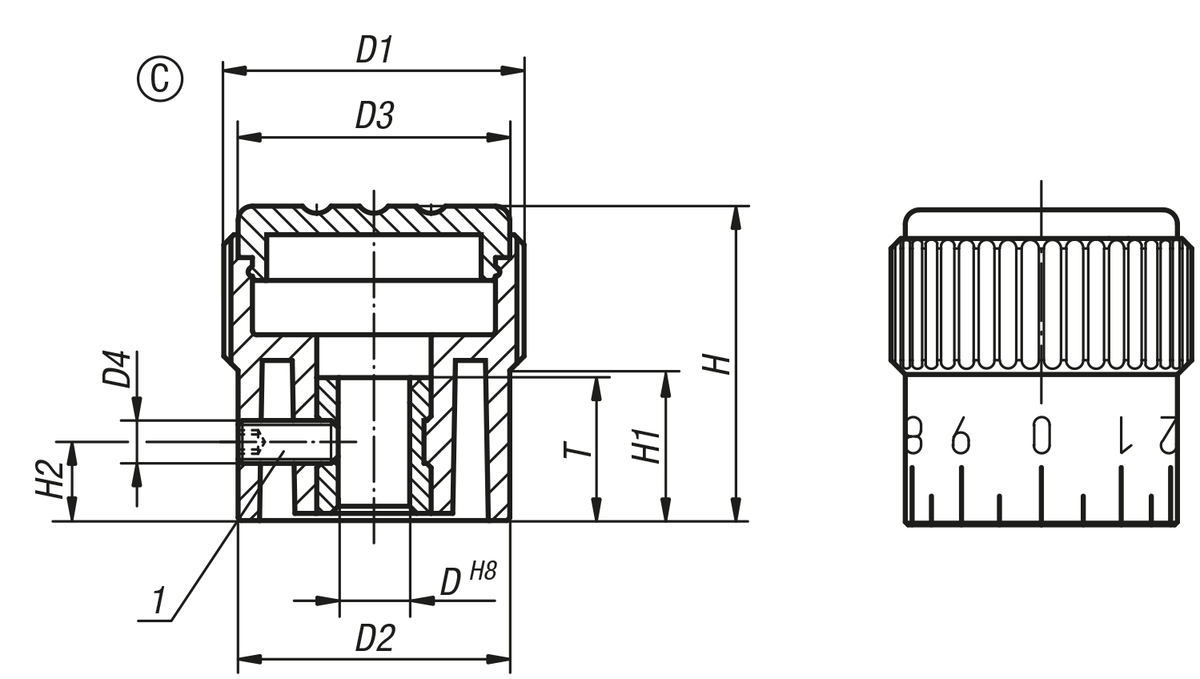

Form C: med standardskala

1) Gängstift förfastsättningmellan (vid Form C mellan siffra 5 och 6)
Speciellt:
 RoHS
NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.
 Datablad K0248 Räfflade knoppar 240 kB

Ritningar (total översikt)

Räfflade knoppar

Räfflade knappar Form A, utan skala

Mer information

Ritningar

Räfflade knappar Form A, utan skala

Artikelval/-filter.

Beställningsnr.FormFärg
lock
DD1D2D3D4HH1H2TCADTillb.PrisBeställ
K0248.1105Asvartgrå RAL 70215211919M32210,5510 39,62 SEK
K0248.11051Aorange RAL 20045211919M32210,5510 39,62 SEK
K0248.11052Asignalgrön RAL 60325211919M32210,5510 39,62 SEK
K0248.11053Ablå RAL 50175211919M32210,5510 39,62 SEK
K0248.11055Aljusgrå RAL 70355211919M32210,5510 39,62 SEK
K0248.11056Atrafikrött RAL 30205211919M32210,5510 39,62 SEK
K0248.11057Arapsgul RAL 10215211919M32210,5510 39,62 SEK
K0248.1206Asvartgrå RAL 70216262323M32612610 41,80 SEK
K0248.12061Aorange RAL 20046262323M32612610 41,80 SEK
K0248.12062Asignalgrön RAL 60326262323M32612610 41,80 SEK
K0248.12063Ablå RAL 50176262323M32612610 41,80 SEK
K0248.12065Aljusgrå RAL 70356262323M32612610 41,80 SEK
K0248.12066Atrafikrött RAL 30206262323M32612610 41,80 SEK
K0248.12067Arapsgul RAL 10216262323M32612610 41,80 SEK
K0248.1308Asvartgrå RAL 70218343131M43617,5714 49,02 SEK
K0248.13081Aorange RAL 20048343131M43617,5714 49,02 SEK
K0248.13082Asignalgrön RAL 60328343131M43617,5714 49,02 SEK
K0248.13083Ablå RAL 50178343131M43617,5714 49,02 SEK
K0248.13085Aljusgrå RAL 70358343131M43617,5714 49,02 SEK
K0248.13086Atrafikrött RAL 30208343131M43617,5714 49,02 SEK
K0248.13087Arapsgul RAL 10218343131M43617,5714 49,02 SEK

Räfflade knappar, form B, med markeringslinje

Mer information

Ritningar

Räfflade knappar, form B, med markeringslinje

Artikelval/-filter.

Beställningsnr.FormFärg
lock
DD1D2D3D4HH1H2TCADTillb.PrisBeställ
K0248.2105Bsvartgrå RAL 70215211919M32210,5510 46,93 SEK
K0248.21051Borange RAL 20045211919M32210,5510 46,93 SEK
K0248.21052Bsignalgrön RAL 60325211919M32210,5510 46,93 SEK
K0248.21053Bblå RAL 50175211919M32210,5510 46,93 SEK
K0248.21055Bljusgrå RAL 70355211919M32210,5510 46,93 SEK
K0248.21056Btrafikrött RAL 30205211919M32210,5510 46,93 SEK
K0248.21057Brapsgul RAL 10215211919M32210,5510 46,93 SEK
K0248.2206Bsvartgrå RAL 70216262323M32612610 49,02 SEK
K0248.22061Borange RAL 20046262323M32612610 49,02 SEK
K0248.22062Bsignalgrön RAL 60326262323M32612610 49,02 SEK
K0248.22063Bblå RAL 50176262323M32612610 49,02 SEK
K0248.22065Bljusgrå RAL 70356262323M32612610 49,02 SEK
K0248.22066Btrafikrött RAL 30206262323M32612610 49,02 SEK
K0248.22067Brapsgul RAL 10216262323M32612610 49,02 SEK
K0248.2308Bsvartgrå RAL 70218343131M43617,5714 57,00 SEK
K0248.23081Borange RAL 20048343131M43617,5714 57,00 SEK
K0248.23082Bsignalgrön RAL 60328343131M43617,5714 57,00 SEK
K0248.23083Bblå RAL 50178343131M43617,5714 57,00 SEK
K0248.23085Bljusgrå RAL 70358343131M43617,5714 57,00 SEK
K0248.23086Btrafikrött RAL 30208343131M43617,5714 57,00 SEK
K0248.23087Brapsgul RAL 10218343131M43617,5714 57,00 SEK

Räfflade knappar Form C, med standardskalning

Mer information

Ritningar

Räfflade knappar Form C, med standardskalning

Artikelval/-filter.

Beställningsnr.FormFärg
lock
DD1D2D3D4HH1H2TCADTillb.PrisBeställ
K0248.3105Csvartgrå RAL 70215211919M32210,5510 53,11 SEK
K0248.31051Corange RAL 20045211919M32210,5510 53,11 SEK
K0248.31052Csignalgrön RAL 60325211919M32210,5510 53,11 SEK
K0248.31053Cblå RAL 50175211919M32210,5510 53,11 SEK
K0248.31055Cljusgrå RAL 70355211919M32210,5510 53,11 SEK
K0248.31056Ctrafikrött RAL 30205211919M32210,5510 53,11 SEK
K0248.31057Crapsgul RAL 10215211919M32210,5510 53,11 SEK
K0248.3206Csvartgrå RAL 70216262323M32612610 55,96 SEK
K0248.32061Corange RAL 20046262323M32612610 55,96 SEK
K0248.32062Csignalgrön RAL 60326262323M32612610 55,96 SEK
K0248.32063Cblå RAL 50176262323M32612610 55,96 SEK
K0248.32065Cljusgrå RAL 70356262323M32612610 55,96 SEK
K0248.32066Ctrafikrött RAL 30206262323M32612610 55,96 SEK
K0248.32067Crapsgul RAL 10216262323M32612610 55,96 SEK
K0248.3308Csvartgrå RAL 70218343131M43617,5714 65,93 SEK
K0248.33081Corange RAL 20048343131M43617,5714 65,93 SEK
K0248.33082Csignalgrön RAL 60328343131M43617,5714 65,93 SEK
K0248.33083Cblå RAL 50178343131M43617,5714 65,93 SEK
K0248.33085Cljusgrå RAL 70358343131M43617,5714 65,93 SEK
K0248.33086Ctrafikrött RAL 30208343131M43617,5714 65,93 SEK
K0248.33087Crapsgul RAL 10218343131M43617,5714 65,93 SEK
