Fem-stjärnvred

Tillbaka

Produkter
- Manöverdelar | Standardelement
  - Handtag, knoppar
    - Fem-stjärnvred

Artikelbeskrivning/produktbilder

Visa/filtrera alla artiklar

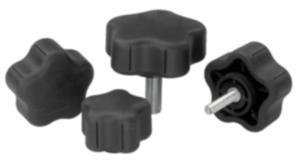

BeskrivningProduktbeskrivning:Dessa handtag ger ett naturligt och säkert grepp tack vare materialet och formgivningen.Material, utförande:Grundkropp i hård termoplast, svart.
Hölje i mjuk termoplast, svart.
Innergänga i mässing.
Yttergänga i förzinkat stål hållfasthetsklass 5.8.Anmärkning:Fem-stjärnvreden från SYMPA TOUCH finns i 3 storlekar med inner- och yttergänga.På begäran:Ytterligare yttergängor, skruvlängder utföranden och färger.Speciellt:

NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.

Datablad K0279 Fem-stjärnvred

170 kB

Ritningar (total översikt)

Fem-stjärnvred med innergänga

Mer information

Ritningar

Artikelval/-filter.

Beställningsnr.	Form	D	D1	D2	H	H1	T	Pris
K0279.4005	K	M5	40	19	27,7	4,6	12,5	20,78 SEK
K0279.4006	K	M6	40	19	27,7	4,6	12,5	20,78 SEK
K0279.4008	K	M8	40	19	27,7	4,6	12,5	21,85 SEK
K0279.4010	K	M10	40	19	27,7	4,6	12,5	21,85 SEK
K0279.5006	K	M6	50	23,5	27,7	4,6	12,5	22,17 SEK
K0279.5008	K	M8	50	23,5	27,7	4,6	12,5	22,50 SEK
K0279.5010	K	M10	50	23,5	27,7	4,6	12,5	22,93 SEK
K0279.6006	K	M6	60	31,8	27,7	4,6	12,5	27,02 SEK
K0279.6008	K	M8	60	31,8	27,7	4,6	12,5	27,55 SEK
K0279.6010	K	M10	60	31,8	27,7	4,6	12,5	27,55 SEK

Fem-stjärnvred med yttergänga

Mer information

Ritningar

Artikelval/-filter.

Beställningsnr.	Form	D	D1	D2	H	H1	L	Pris
K0279.4006X15	L	M6	40	19	27,7	4,6	15	20,23 SEK
K0279.4006X20	L	M6	40	19	27,7	4,6	20	21,53 SEK
K0279.4006X25	L	M6	40	19	27,7	4,6	25	21,53 SEK
K0279.4006X35	L	M6	40	19	27,7	4,6	35	21,53 SEK
K0279.4008X16	L	M8	40	19	27,7	4,6	16	23,25 SEK
K0279.4008X25	L	M8	40	19	27,7	4,6	25	23,46 SEK
K0279.4008X35	L	M8	40	19	27,7	4,6	35	23,46 SEK
K0279.4010X20	L	M10	40	19	27,7	4,6	20	23,58 SEK
K0279.4010X30	L	M10	40	19	27,7	4,6	30	23,58 SEK
K0279.4010X40	L	M10	40	19	27,7	4,6	40	24,54 SEK
K0279.4010X50	L	M10	40	19	27,7	4,6	50	25,08 SEK
K0279.5006X15	L	M6	50	23,5	27,7	4,6	15	23,14 SEK
K0279.5006X20	L	M6	50	23,5	27,7	4,6	20	23,25 SEK
K0279.5006X25	L	M6	50	23,5	27,7	4,6	25	23,25 SEK
K0279.5006X35	L	M6	50	23,5	27,7	4,6	35	23,25 SEK
K0279.5008X16	L	M8	50	23,5	27,7	4,6	16	25,08 SEK
K0279.5008X25	L	M8	50	23,5	27,7	4,6	25	25,18 SEK
K0279.5008X35	L	M8	50	23,5	27,7	4,6	35	25,18 SEK
K0279.5010X30	L	M10	50	23,5	27,7	4,6	30	25,83 SEK
K0279.5010X40	L	M10	50	23,5	27,7	4,6	40	25,83 SEK
K0279.5010X50	L	M10	50	23,5	27,7	4,6	50	25,83 SEK
K0279.6006X15	L	M6	60	31,8	27,7	4,6	15	26,26 SEK
K0279.6006X20	L	M6	60	31,8	27,7	4,6	20	26,26 SEK
K0279.6006X25	L	M6	60	31,8	27,7	4,6	25	26,26 SEK
K0279.6006X35	L	M6	60	31,8	27,7	4,6	35	27,88 SEK
K0279.6008X16	L	M8	60	31,8	27,7	4,6	16	28,41 SEK
K0279.6008X25	L	M8	60	31,8	27,7	4,6	25	28,63 SEK
K0279.6008X35	L	M8	60	31,8	27,7	4,6	35	30,68 SEK
K0279.6010X20	L	M10	60	31,8	27,7	4,6	20	30,57 SEK
K0279.6010X30	L	M10	60	31,8	27,7	4,6	30	30,57 SEK
K0279.6010X40	L	M10	60	31,8	27,7	4,6	40	30,57 SEK
K0279.6010X50	L	M10	60	31,8	27,7	4,6	50	31,54 SEK
