Stjärnvred

Tillbaka

Produkter
- Manöverdelar | Standardelement
  - Handtag, knoppar
    - Stjärnvred

Artikelbeskrivning/produktbilder

Visa/filtrera alla artiklar

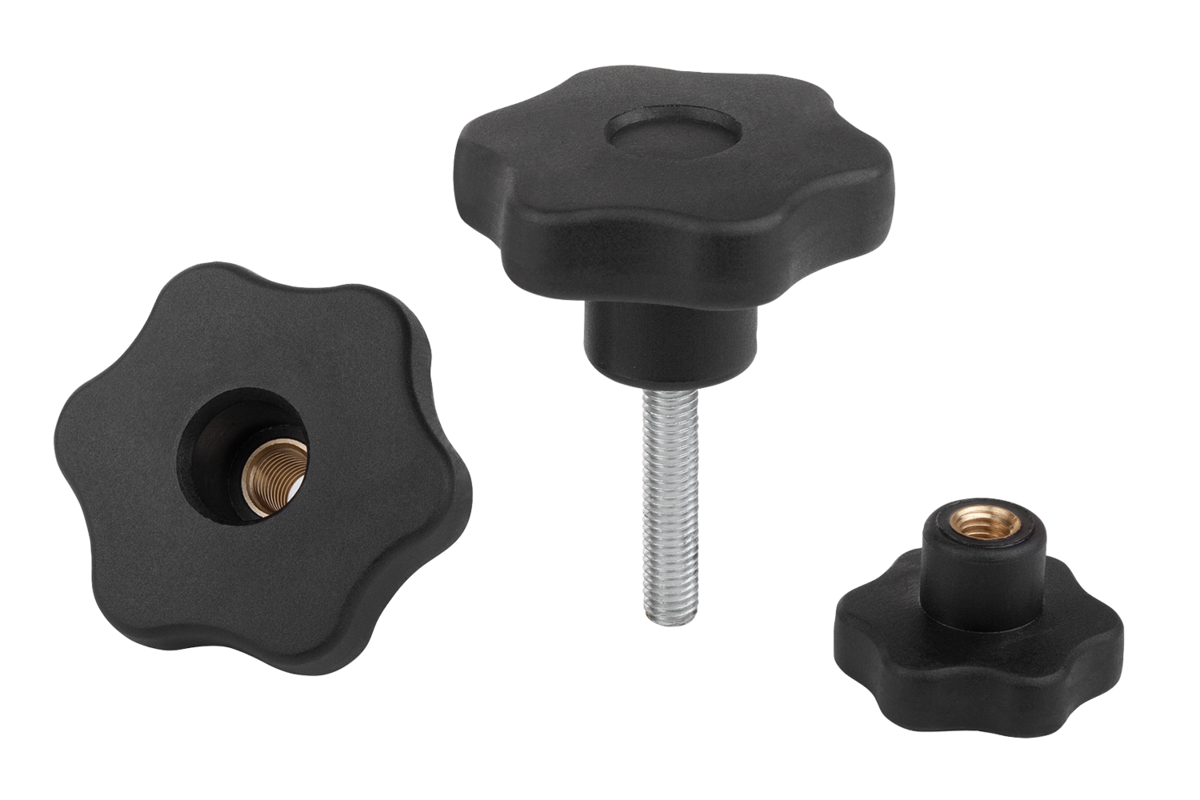

BeskrivningMaterial:Glasfiberförstärkt termoplast.
Gängbussning av mässing.
Gängbult av stål.Utförande:Handtag svart.
Gängbult förzinkad.Ritningsinformation:

Form D: med gängbussning, utan lock
Form K: med gängbussning
Form L: med yttergänga

Speciellt:

NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.

Datablad K1090 Stjärnvred

152 kB

Ritningar (total översikt)

Stjärnvred, Form D, med gängbussning, utan lock

Mer information

Ritningar

Stjärnvred, Form D, med gängbussning, utan lock

Artikelval/-filter.

Beställningsnr.	Form	D	D1	D2	D6	H	H3	T	T1	Pris
K1090.53005	D	M5	30	15	11	22	11	18	4	10,20 SEK
K1090.53006	D	M6	30	15	11	22	11	18	4	9,13 SEK
K1090.53008	D	M8	30	15	11	22	11	18	4	9,43 SEK
K1090.54006	D	M6	40	17	12,5	24,5	12,5	18	6	14,18 SEK
K1090.54008	D	M8	40	17	12,5	24,5	12,5	18	6	14,28 SEK
K1090.54010	D	M10	40	17	12,5	24,5	12,5	18	6	15,54 SEK
K1090.55008	D	M8	50	20	14	29	15,5	18	11	18,17 SEK
K1090.55010	D	M10	50	20	14	29	15,5	18	11	19,43 SEK
K1090.55012	D	M12	50	20	14	29	14	18	11	20,78 SEK
K1090.56010	D	M10	60	24	16,5	34	18	18	16	21,66 SEK
K1090.56012	D	M12	60	24	16,5	34	18	18	16	23,22 SEK

Stjärnvred, Form K, med gängbussning

Mer information

Ritningar

Artikelval/-filter.

Beställningsnr.	Form	D	D1	D2	D6	H	H3	T	T1	Pris
K1090.23005	K	M5	30	15	9	22	11	14	1,5	8,74 SEK
K1090.23006	K	M6	30	15	9	22	11	10	1,5	9,52 SEK
K1090.24006	K	M6	40	17	12	24,5	12	16	1	13,70 SEK
K1090.24008	K	M8	40	17	12	24,5	12	14	1	13,70 SEK
K1090.24010	K	M10	40	17	12	24,5	12	14	1	14,48 SEK
K1090.25008	K	M8	50	20	14,5	29	15,5	14	1,5	15,45 SEK
K1090.25010	K	M10	50	20	14,5	29	15,5	14	1,5	16,81 SEK
K1090.25012	K	M12	50	20	14,5	29	15,5	18	1,5	20,69 SEK
K1090.26010	K	M10	60	24	18	34	18	21	1,5	23,31 SEK
K1090.26012	K	M12	60	24	18	34	18	18	1,5	24,58 SEK

Stjärnvred, Form L, med utvändig gänga

Mer information

Ritningar

Artikelval/-filter.

Beställningsnr.	Form	D	D1	D2	D6	H	H3	T1	L	Pris
K1090.43006X16	L	M6	30	15	9	22	11	1,5	16	9,52 SEK
K1090.43006X20	L	M6	30	15	9	22	11	1,5	20	10,20 SEK
K1090.43006X30	L	M6	30	15	9	22	11	1,5	30	10,20 SEK
K1090.43008X16	L	M8	30	15	9	22	11	1,5	16	9,71 SEK
K1090.43008X20	L	M8	30	15	9	22	11	1,5	20	10,20 SEK
K1090.43008X30	L	M8	30	15	9	22	11	1,5	30	10,88 SEK
K1090.43008X40	L	M8	30	15	9	22	11	1,5	40	11,17 SEK
K1090.44006X16	L	M6	40	17	12	24,5	12,5	1	16	12,34 SEK
K1090.44006X20	L	M6	40	17	12	24,5	12,5	1	20	12,63 SEK
K1090.44006X30	L	M6	40	17	12	24,5	12,5	1	30	12,73 SEK
K1090.44006X40	L	M6	40	17	12	24,5	12,5	1	40	12,92 SEK
K1090.44008X20	L	M8	40	17	12	24,5	12,5	1	20	12,73 SEK
K1090.44008X30	L	M8	40	17	12	24,5	12,5	1	30	13,21 SEK
K1090.44008X40	L	M8	40	17	12	24,5	12,5	1	40	13,70 SEK
K1090.44008X50	L	M8	40	17	12	24,5	12,5	1	50	13,89 SEK
K1090.45008X20	L	M8	50	20	14,5	29	15	1,5	20	15,54 SEK
K1090.45008X30	L	M8	50	20	14,5	29	15	1,5	30	16,03 SEK
K1090.45008X40	L	M8	50	20	14,5	29	15	1,5	40	16,12 SEK
K1090.45010X20	L	M10	50	20	14,5	29	15	1,5	20	16,81 SEK
K1090.45010X30	L	M10	50	20	14,5	29	15	1,5	30	17,09 SEK
K1090.45010X40	L	M10	50	20	14,5	29	15	1,5	40	17,68 SEK
K1090.45010X50	L	M10	50	20	14,5	29	15	1,5	50	18,45 SEK
K1090.46010X20	L	M10	60	24	18	34	18	1,5	20	21,66 SEK
K1090.46010X30	L	M10	60	24	18	34	18	1,5	30	22,34 SEK
K1090.46010X40	L	M10	60	24	18	34	18	1,5	40	22,63 SEK
K1090.46010X50	L	M10	60	24	18	34	18	1,5	50	23,50 SEK
K1090.46012X20	L	M12	60	24	18	34	18	1,5	20	21,95 SEK
K1090.46012X30	L	M12	60	24	18	34	18	1,5	30	22,63 SEK
K1090.46012X40	L	M12	60	24	18	34	18	1,5	40	22,83 SEK
K1090.46012X50	L	M12	60	24	18	34	18	1,5	50	23,99 SEK
