T-handtag

Tillbaka

Produkter
- Manöverdelar | Standardelement
  - Handtag, knoppar
    - T-handtag

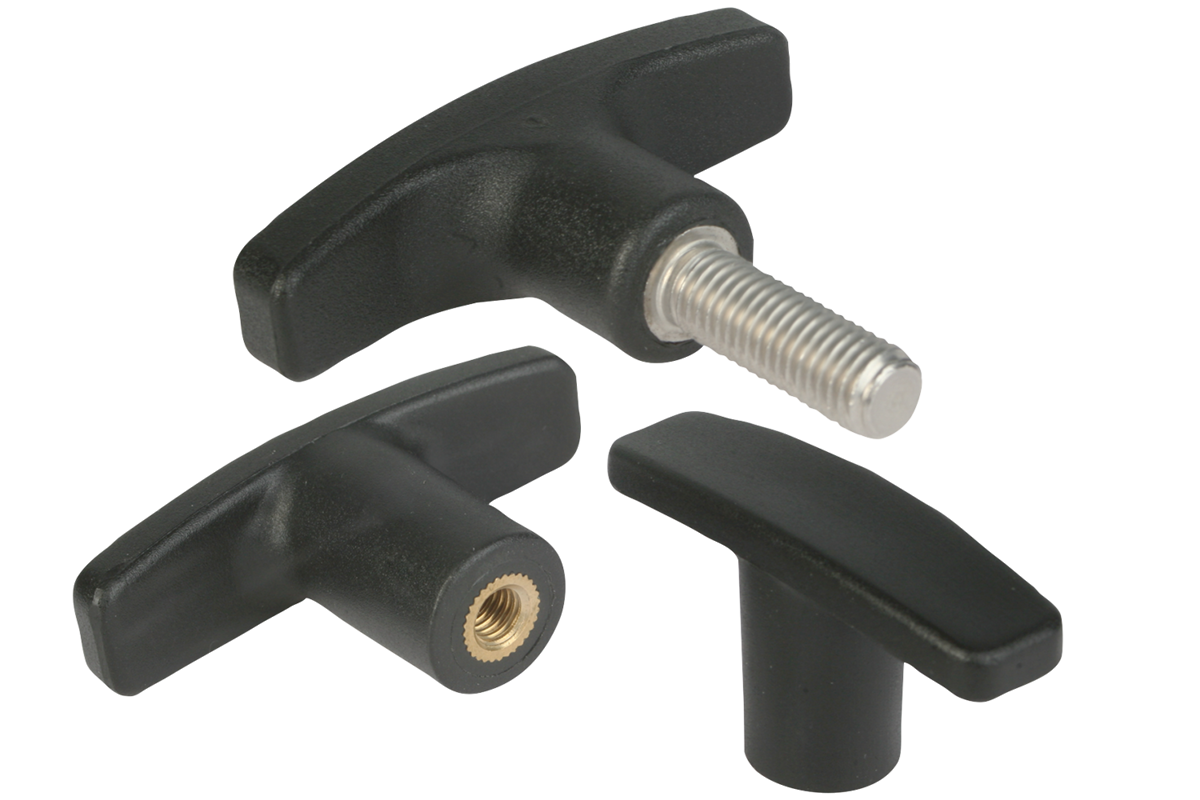

Artikelbeskrivning/produktbilder

Visa/filtrera alla artiklar

BeskrivningMaterial:Glasfiberförstärkt termoplast.
Gängbussning av mässing.
Gängbult av stål.Utförande:Handtag svart.
Gängbult förzinkad.På begäran:Handtagsfärg röd, gul, grön, blå, vit eller grå (fr.o.m. styckeantal 1000).Speciellt:

NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.

Datablad K0180 T-handtag

166 kB

Ritningar (total översikt)

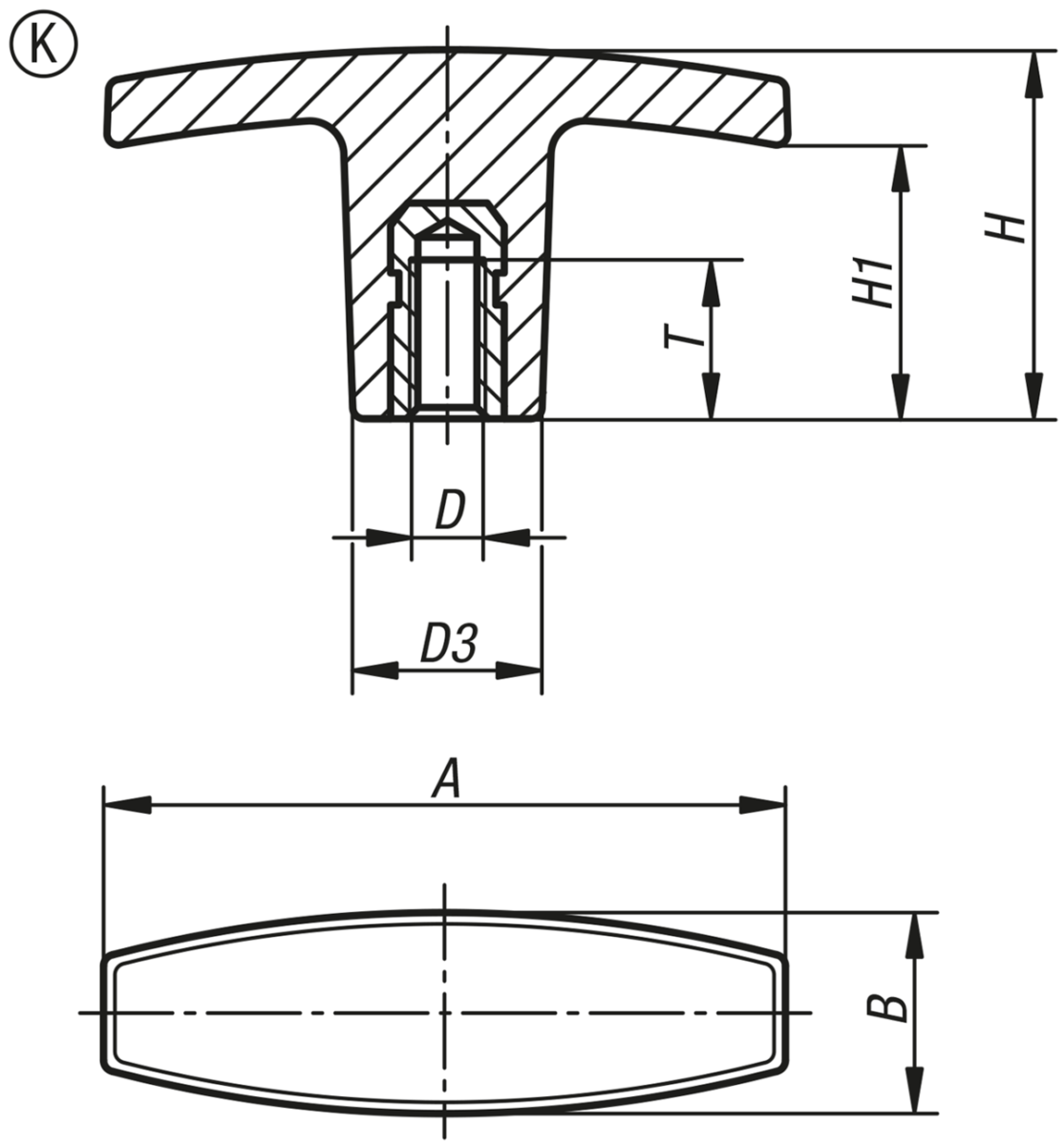

T-handtag innergänga

Mer information

Ritningar

Artikelval/-filter.

Beställningsnr.	Form	A	B	D	D3	H	H1	T	Pris
K0180.14005	K	40	13	M5	13	30,5	20	10	12,63 SEK
K0180.15005	K	50	15	M5	14	24	16	10	13,01 SEK
K0180.16006	K	60	17	M6	16	31,5	23	12	17,48 SEK
K0180.17108	K	71	19,5	M8	20	36	19	20	26,91 SEK
K0180.17110	K	71	19,5	M10	20	36	19	20	29,72 SEK
K0180.18010	K	80	26	M10	26	39,5	26	25	34,77 SEK
K0180.18012	K	80	26	M12	26	39,5	26	25	40,51 SEK

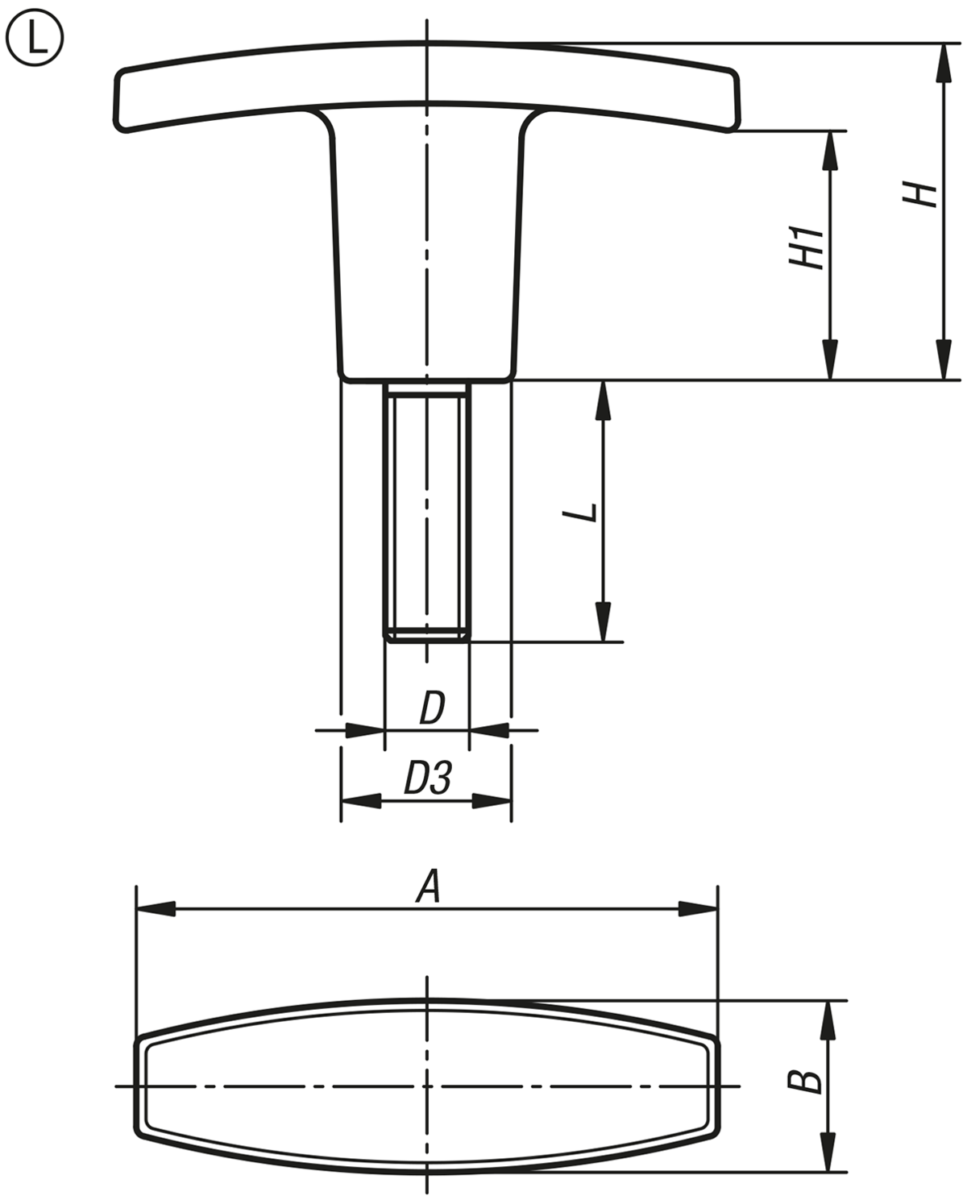

T-handtag yttergänga

Mer information

Ritningar

Artikelval/-filter.

Beställningsnr.	Form	A	B	D	D3	H	H1	L	Pris
K0180.24005X15	L	40	13	M5	13	30,5	20	15	6,90 SEK
K0180.25005X15	L	50	15	M5	14	24	16	15	11,95 SEK
K0180.25005X20	L	50	15	M5	14	24	16	20	11,95 SEK
K0180.26006X20	L	60	17	M6	16	31,5	23	20	13,60 SEK
K0180.26006X25	L	60	17	M6	16	31,5	23	25	13,60 SEK
K0180.27108X20	L	71	19,5	M8	20	36	19	20	17,87 SEK
K0180.27108X30	L	71	19,5	M8	20	36	19	30	20,01 SEK
K0180.27110X20	L	71	19,5	M10	20	36	19	20	21,66 SEK
K0180.27110X30	L	71	19,5	M10	20	36	19	30	22,83 SEK
K0180.28010X30	L	80	26	M10	26	39,5	26	30	26,52 SEK
K0180.28012X40	L	80	26	M12	26	39,5	26	40	31,57 SEK
