Räfflade knoppar med markering

Tillbaka

Produkter
- Manöverdelar | Standardelement
  - Handtag, knoppar
    - Räfflade knoppar med markering

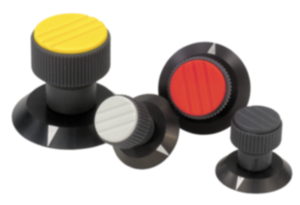

Artikelbeskrivning/produktbilder

BeskrivningMaterial:Räfflad knapp av termoplast.
Bricka av aluminium.Utförande:Räfflad knapp svartgrå.
Bricka anodiserad i svart.Anmärkning:Pilmarkeringen graveras in efter anodiseringen. Det gängade stiftet i navets fäste säkrar dessutom den inpressade brickan. H7-navhålet garanterar att den sitter utan spel på axeln.

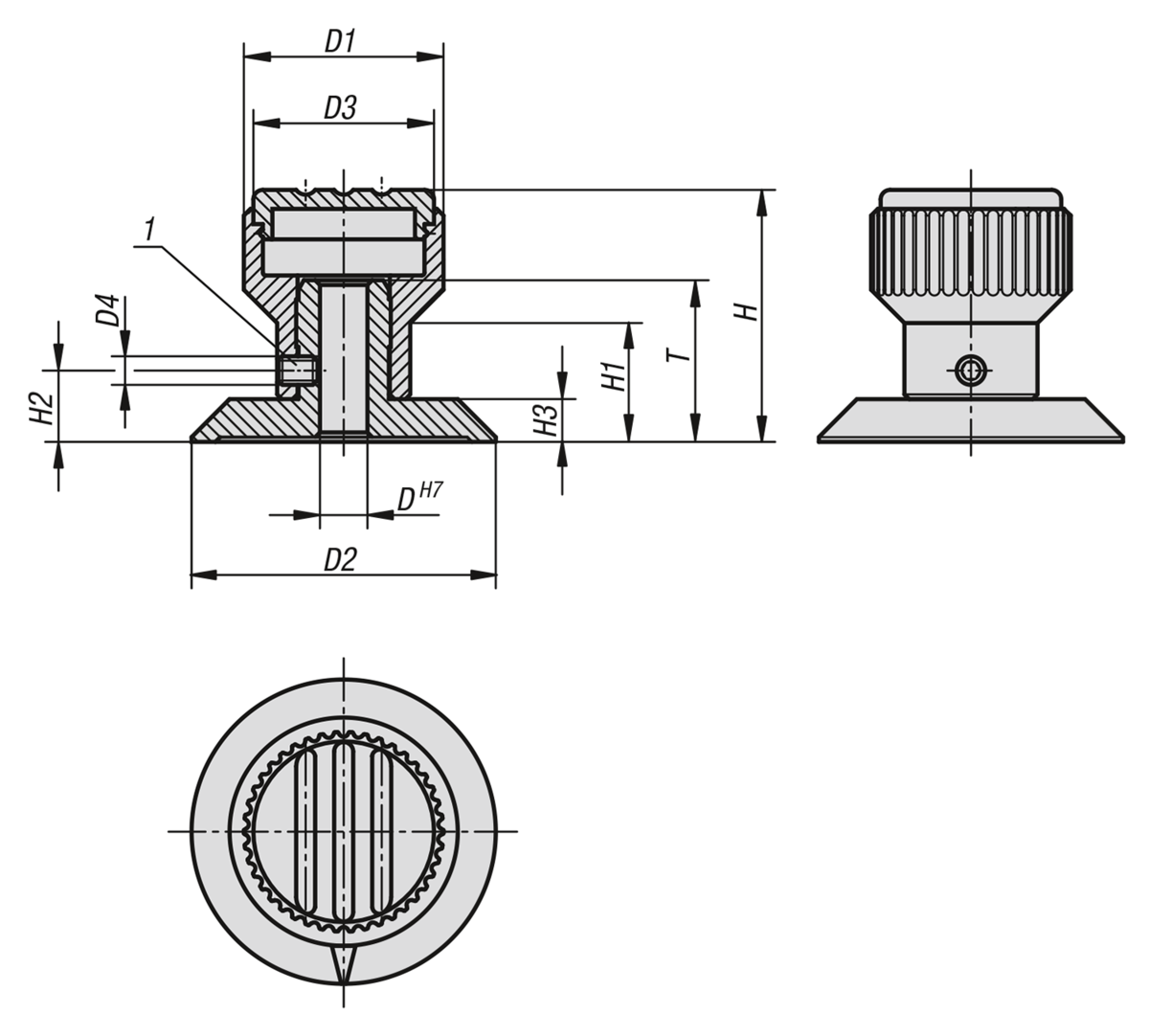

Δ Ange önskad färg på locket här. Om locket ska vara svartgrått behövs ingen färgkod.Ritningsinformation:

1) Gängstift för fastsättning

Speciellt:

NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.

Datablad K0249 Räfflade knoppar med markering

256 kB

Ritningar

Artikelöversikt (komprimerad)

Artikelval/-filter.

Beställningsnr.	Färg lock	D	D1	D2	D3	D4	H	H1	H2	H3	T	Pris
K0249.105	svartgrå RAL 7021	5	21	32	19	M3	26,5	12,5	7,5	4,5	17	83,72 SEK
K0249.1051	orange RAL 2004	5	21	32	19	M3	26,5	12,5	7,5	4,5	17	83,72 SEK
K0249.1052	signalgrön RAL 6032	5	21	32	19	M3	26,5	12,5	7,5	4,5	17	83,72 SEK
K0249.1053	blå RAL 5017	5	21	32	19	M3	26,5	12,5	7,5	4,5	17	83,72 SEK
K0249.1055	ljusgrå RAL 7035	5	21	32	19	M3	26,5	12,5	7,5	4,5	17	83,72 SEK
K0249.1056	trafikrött RAL 3020	5	21	32	19	M3	26,5	12,5	7,5	4,5	17	83,72 SEK
K0249.1057	rapsgul RAL 1021	5	21	32	19	M3	26,5	12,5	7,5	4,5	17	83,72 SEK
K0249.206	svartgrå RAL 7021	6	26	40	23	M4	31,5	15	9,5	5,5	20,5	98,10 SEK
K0249.2061	orange RAL 2004	6	26	40	23	M4	31,5	15	9,5	5,5	20,5	98,10 SEK
K0249.2062	signalgrön RAL 6032	6	26	40	23	M4	31,5	15	9,5	5,5	20,5	98,10 SEK
K0249.2063	blå RAL 5017	6	26	40	23	M4	31,5	15	9,5	5,5	20,5	98,10 SEK
K0249.2065	ljusgrå RAL 7035	6	26	40	23	M4	31,5	15	9,5	5,5	20,5	98,10 SEK
K0249.2066	trafikrött RAL 3020	6	26	40	23	M4	31,5	15	9,5	5,5	20,5	98,10 SEK
K0249.2067	rapsgul RAL 1021	6	26	40	23	M4	31,5	15	9,5	5,5	20,5	98,10 SEK
K0249.308	svartgrå RAL 7021	8	34	52	31	M4	43	20	12	7	22	118,59 SEK
K0249.3081	orange RAL 2004	8	34	52	31	M4	43	20	12	7	22	118,59 SEK
K0249.3082	signalgrön RAL 6032	8	34	52	31	M4	43	20	12	7	22	118,59 SEK
K0249.3083	blå RAL 5017	8	34	52	31	M4	43	20	12	7	22	118,59 SEK
K0249.3085	ljusgrå RAL 7035	8	34	52	31	M4	43	20	12	7	22	118,59 SEK
K0249.3086	trafikrött RAL 3020	8	34	52	31	M4	43	20	12	7	22	118,59 SEK
K0249.3087	rapsgul RAL 1021	8	34	52	31	M4	43	20	12	7	22	118,59 SEK
