Pendelstöd justerbara med O-ring och insexkant
K0290

Pendelstöd justerbara med O-ring och insexkant

Tillbaka

Artikelbeskrivning/produktbilder

Visa/filtrera alla artiklar
BeskrivningMaterial:Kropp i seghärdat stål.
Kula:
Form C, F verktygsstål.
Form K POM.
Form O rostfritt stål med diamantyta.
Form P rostfritt stål med polyuretanyta.
Utförande:Kropp seghärdad och brunerad.
Kula:
Form C, F härdad, brunerad.
Form K POM-kula vit.
Form O yta jämförbar med slipkornstorlek 100.
Form P polyuretan hårdhet 60° Shore.
Anmärkning:Pendelstöden används för att stötta och spänna fast arbetsstycken.
De kan dessutom användas som anslag, stöd och tryckstycken i fixtur- och verktygsbygge.

Kulan är vridsäkrad.

Form O: Den slipande diamantytan är fast sammansmält med kulan. Den är lämplig för släta eller hala ytor med ett minimum av spänntryck. Då överför diamantpartiklarna höga hållkrafter till en mycket liten yta med minimal negativ inverkan på ytan. Diamantytan ger utmärkt slitagetålighet.

Form P: Polyuretanytan är fast vulkaniserad på kulan. Den är slitstark och färgar inte av sig. Den ger optimalt skydd mot skador på ömtåliga ytor. Den pärlartade ytan tillåter höga hållkrafter och släpper genom luft så att ingen sugeffekt uppstår mellan kontaktytan och pendelstödet.
Fördelar:Den inbyggda O-ringen håller fast kulan och skyddar mot smuts och främmande partiklar.
Det garanterar en jämn rörelse.
Vid genomgående hål kan insexkanten kan användas för justering och positionering.
NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.
 Datablad K0290 Pendelstöd justerbara med O-ring och insexkant 221 kB

Ritningar (total översikt)

Pendelstöd justerbara med O-ring och insexkant

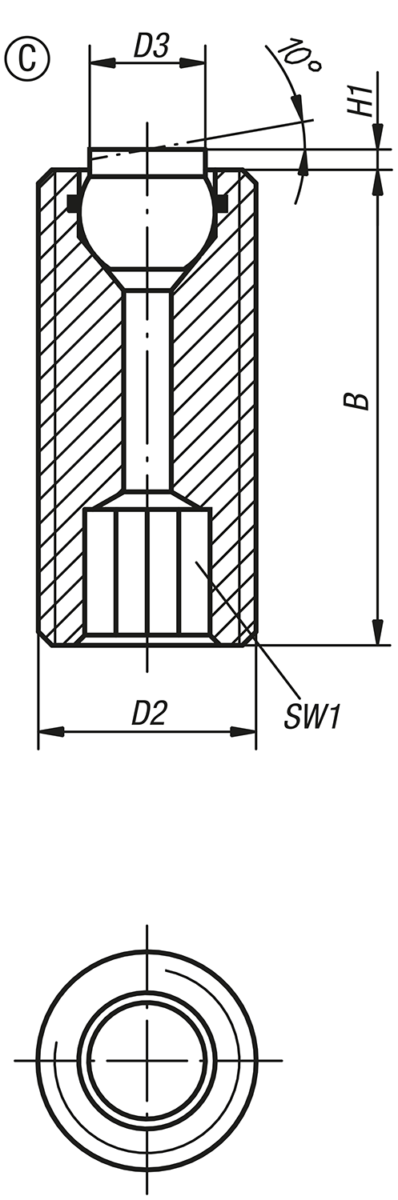

Pendelstöd, justerbara, med O-ring och insexkant, Form C, stålkula avplanad, plan

Mer information

Ritningar

Pendelstöd, justerbara, med O-ring och insexkant, Form C, stålkula avplanad, plan

Artikelval/-filter.

Beställningsnr.FormBD2D3H1SW1Kul-ØBelastningsförmåga
max. kN (endast vid
statisk belastning)
CADTillb.PrisBeställ
K0290.112X025C25M1261,56715 372,76 SEK
K0290.112X035C35M1261,56715 375,99 SEK
K0290.112X050C50M1261,56715 380,80 SEK
K0290.116X025C25M168,51,581023 407,03 SEK
K0290.116X035C35M168,51,581023 410,06 SEK
K0290.116X050C50M168,51,581023 418,00 SEK

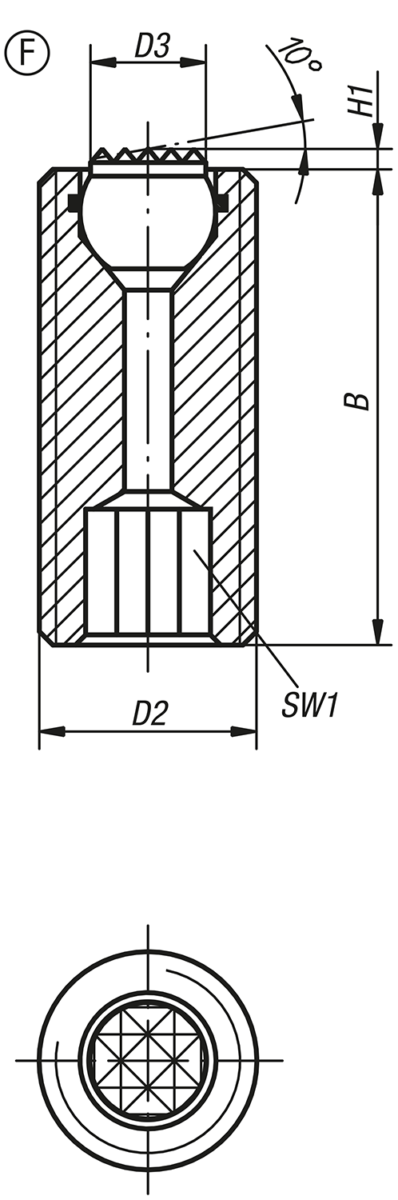

Pendelstöd, justerbara, med O-ring och insexkant, Form F, stålkula avplanad, med räffling

Mer information

Ritningar

Pendelstöd, justerbara, med O-ring och insexkant, Form F, stålkula avplanad, med räffling

Artikelval/-filter.

Beställningsnr.FormBD2D3H1SW1Kul-ØBelastningsförmåga
max. kN (endast vid
statisk belastning)
CADTillb.PrisBeställ
K0290.312X025F25M1261,56715 390,10 SEK
K0290.312X035F35M1261,56715 396,17 SEK
K0290.312X050F50M1261,56715 400,97 SEK
K0290.316X025F25M168,51,581023 430,33 SEK
K0290.316X035F35M168,51,581023 433,37 SEK
K0290.316X050F50M168,51,581023 440,89 SEK

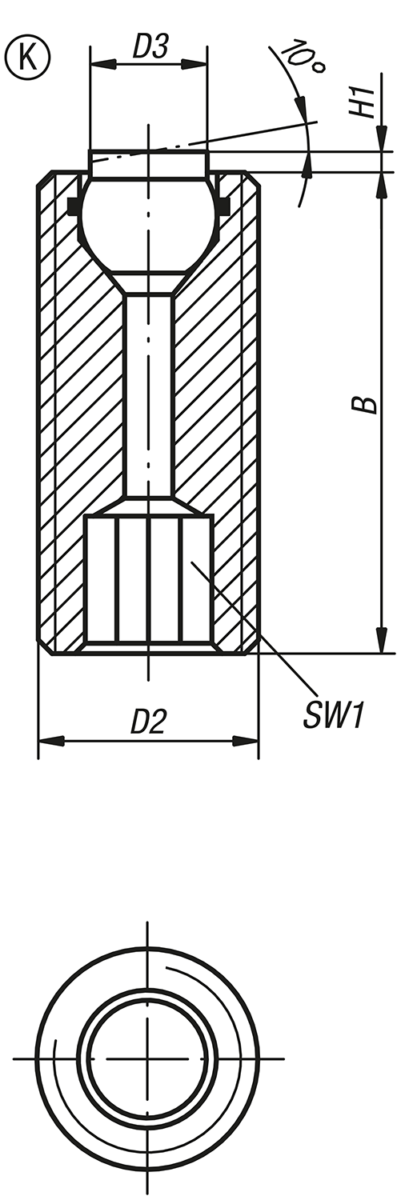

Pendelstöd, justerbara, med O-ring och insexkant, Form K, POM-kula avplanad, plan

Mer information

Ritningar

Pendelstöd, justerbara, med O-ring och insexkant, Form K, POM-kula avplanad, plan

Artikelval/-filter.

Beställningsnr.FormBD2D3H1SW1Kul-ØBelastningsförmåga
max. kN (endast vid
statisk belastning)
CADTillb.PrisBeställ
K0290.712X025K25M1261,5672 360,73 SEK
K0290.712X035K35M1261,5672 363,66 SEK
K0290.712X050K50M1261,5672 368,37 SEK
K0290.716X025K25M168,51,58104 390,10 SEK
K0290.716X035K35M168,51,58104 394,59 SEK
K0290.716X050K50M168,51,58104 400,97 SEK

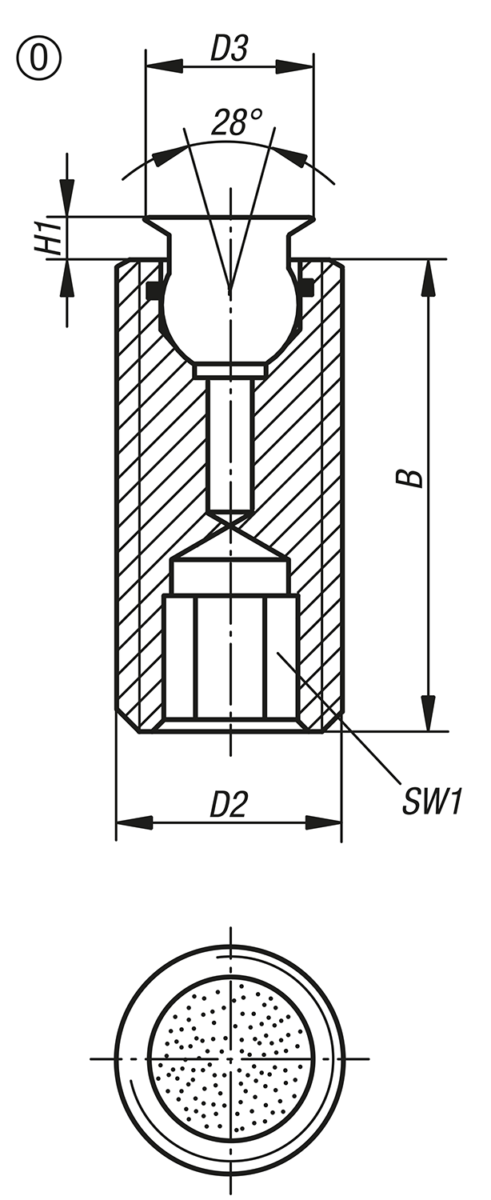

Pendelstöd, justerbara med O-ring och insexkant, Form O, kula i rostfritt stål med diamantyta

Mer information

Ritningar

Pendelstöd, justerbara med O-ring och insexkant, Form O, kula i rostfritt stål med diamantyta

Artikelval/-filter.

Beställningsnr.FormBD2D3H1SW1DKBelastningsförmåga
max. kN (endast vid
statisk belastning)
CADTillb.PrisBeställ
K0290.510X026O25M1061,555- 364,29 SEK
K0290.510X036O35M1061,555- 368,26 SEK
K0290.510X051O50M1061,555- 373,48 SEK
K0290.512X027O25M12826715,4 405,04 SEK
K0290.512X037O35M12826715,4 409,22 SEK
K0290.512X052O50M12826715,4 414,98 SEK
K0290.516X028O25M1611381023,3 431,49 SEK
K0290.516X038O35M1611381023,3 434,72 SEK
K0290.516X053O50M1611381023,3 449,14 SEK
K0290.520X033O30M20143101337,7 494,29 SEK
K0290.520X053O50M20143101337,7 502,65 SEK
K0290.520X073O70M20143101337,7 538,08 SEK

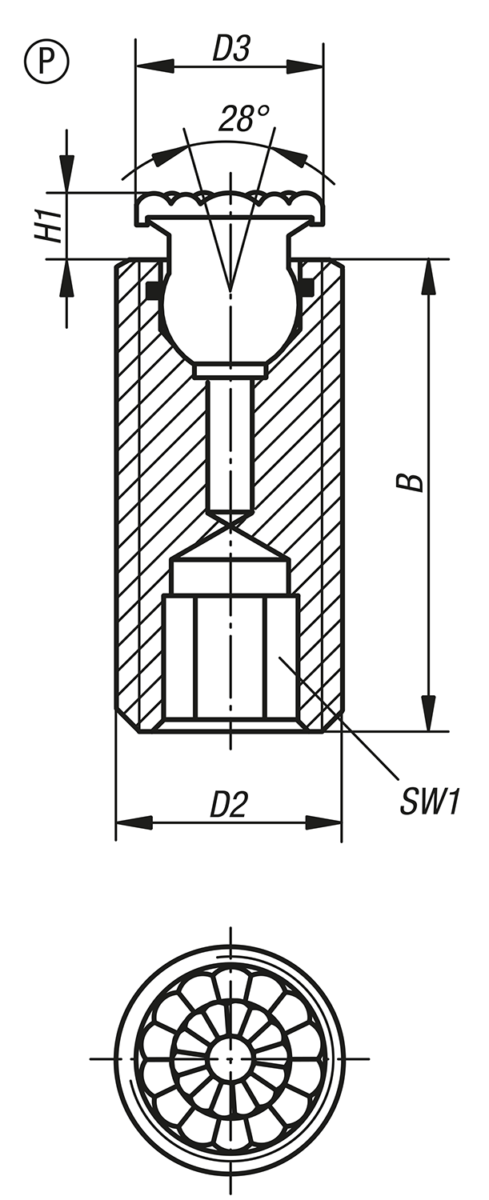

Pendelstöd, justerbara med O-ring och insexkant, Form P, kula i rostfritt stål med polyuretanyta

Mer information

Ritningar

Pendelstöd, justerbara med O-ring och insexkant, Form P, kula i rostfritt stål med polyuretanyta

Artikelval/-filter.

Beställningsnr.

Form

BD2D3H1SW1Kul-ØCADTillb.PrisBeställ
K0290.610X028P25M1083,555 353,53 SEK
K0290.610X038P35M1083,555 357,60 SEK
K0290.610X053P50M1083,555 362,62 SEK
K0290.612X029P25M1210467 394,59 SEK
K0290.612X039P35M1210467 398,88 SEK
K0290.612X054P50M1210467 404,94 SEK
K0290.616X030P25M16135810 412,57 SEK
K0290.616X040P35M16135810 416,02 SEK
K0290.616X055P50M16135810 430,44 SEK
K0290.620X035P30M201651013 473,80 SEK
K0290.620X055P50M201651013 482,16 SEK
K0290.620X075P70M201651013 517,48 SEK
