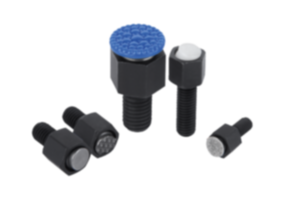

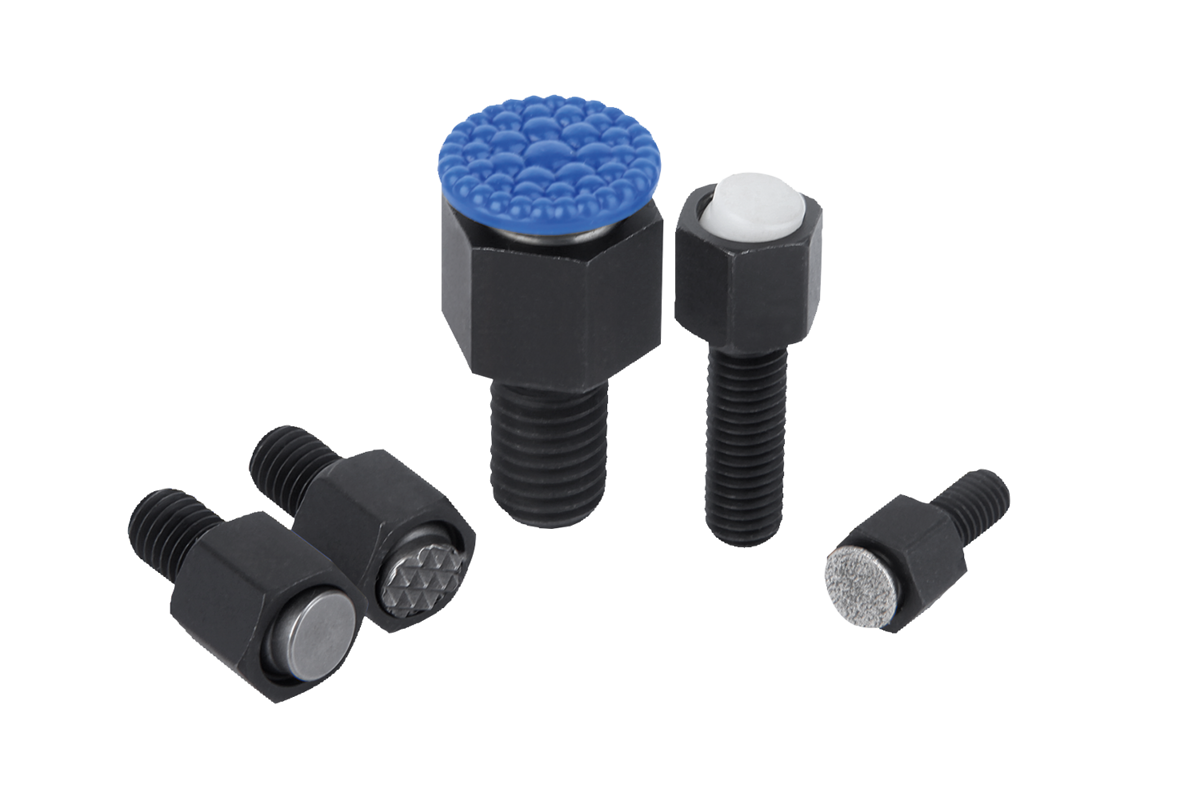

K0288Pendelstöd justerbara med O-ring |
Tillbaka |
|
|
BeskrivningMaterial:Kropp i seghärdat stål.
Kula:
Form C, F verktygsstål.
Form K POM.
Form O rostfritt stål med diamantyta.
Form P rostfritt stål med polyuretanyta.Utförande:Kropp seghärdad och brunerad.
Kula:
Form C, F härdad, brunerad.
Form K POM-kula vit.
Form O yta jämförbar med slipkornstorlek 100.

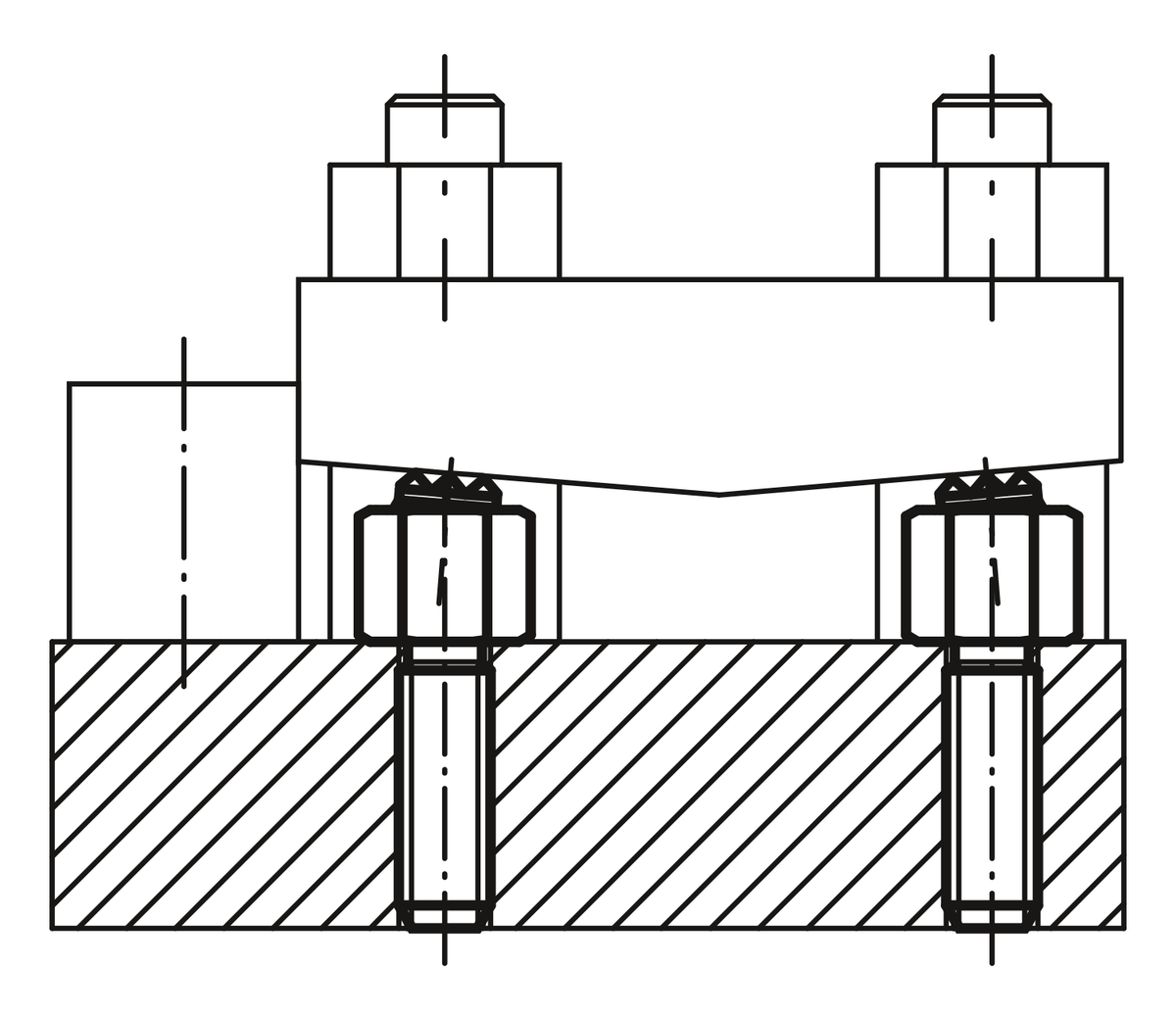

Form P polyuretan hårdhet 60° Shore.Anmärkning:Pendelstöden används för att stötta och spänna fast obearbetade och bearbetade arbetsstycken. De kan dessutom användas som anslag, stöd och tryckstycken i fixtur- och verktygsbygge.
Kulan är vridsäkrad.
Form O: Den slipande diamantytan är fast sammansmält med kulan. Den är lämplig för släta eller hala ytor med ett minimum av spänntryck. Då överför diamantpartiklarna höga hållkrafter till en mycket liten yta med minimal negativ inverkan på ytan. Diamantytan ger utmärkt slitagetålighet.
Form P: Polyuretanytan är fast vulkaniserad på kulan. Den är slitstark och färgar inte av sig. Den ger optimalt skydd mot skador på ömtåliga ytor. Den pärlartade ytan tillåter höga hållkrafter och släpper genom luft så att ingen sugeffekt uppstår mellan kontaktytan och pendelstödet.Fördelar:Den inbyggda O-ringen håller fast kulan och skyddar mot smuts och främmande partiklar.
Det garanterar en jämn rörelse.Speciellt: NedladdningHär finns informationen samlad som PDF:
Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.
|
Ritningar (total översikt) |
Pendelstöd, justerbara, med O-ring, Form C, stålkula avplanad, plan |
Mer information |
| Beställningsnr. | Form | B | D2 | D3 | H | H1 | E | SW | Kul-Ø | Belastningsförmåga
max. kN (endast vid
statisk belastning) | CAD | Tillb. | Pris | Beställ |
|---|
| K0288.106X012 | C | 12 | M6 | 6 | 9,5 | 1,5 | 11,5 | 10 | 7 | 9 |  | | 438,46 SEK | | | K0288.106X025 | C | 25 | M6 | 6 | 9,5 | 1,5 | 11,5 | 10 | 7 | 9 | | | 407,15 SEK | | | K0288.106X040 | C | 40 | M6 | 6 | 9,5 | 1,5 | 11,5 | 10 | 7 | 9 | | | 412,10 SEK | | | K0288.108X012 | C | 12 | M8 | 8,5 | 13 | 1,5 | 15 | 13 | 10 | 15 | | | 486,25 SEK | | | K0288.108X025 | C | 25 | M8 | 8,5 | 13 | 1,5 | 15 | 13 | 10 | 15 | | | 491,10 SEK | | | K0288.108X040 | C | 40 | M8 | 8,5 | 13 | 1,5 | 15 | 13 | 10 | 15 | | | 497,87 SEK | |
|

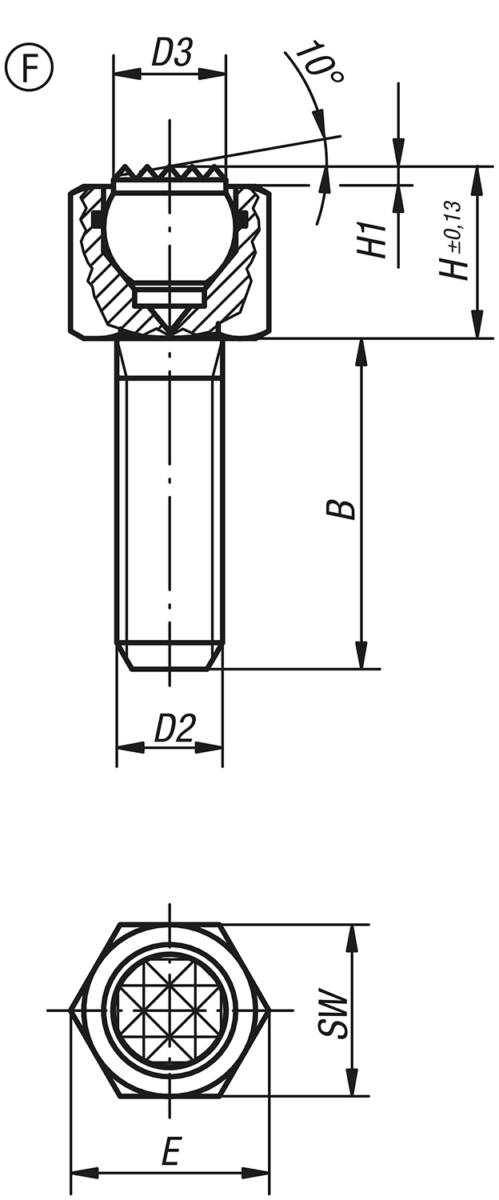

Pendelstöd, justerbara, med O-ring, Form F, stålkula avplanad, med räffling |
Mer information |
| Beställningsnr. | Form | B | D2 | D3 | H | H1 | E | SW | Kul-Ø | Belastningsförmåga
max. kN (endast vid
statisk belastning) | CAD | Tillb. | Pris | Beställ |
|---|
| K0288.306X012 | F | 12 | M6 | 6 | 9,5 | 1,5 | 11,5 | 10 | 7 | 9 | | | 464,84 SEK | | | K0288.306X025 | F | 25 | M6 | 6 | 9,5 | 1,5 | 11,5 | 10 | 7 | 9 | | | 471,51 SEK | | | K0288.306X040 | F | 40 | M6 | 6 | 9,5 | 1,5 | 11,5 | 10 | 7 | 9 | | | 476,35 SEK | | | K0288.308X012 | F | 12 | M8 | 8,5 | 13 | 1,5 | 15 | 13 | 10 | 15 | | | 515,85 SEK | | | K0288.308X025 | F | 25 | M8 | 8,5 | 13 | 1,5 | 15 | 13 | 10 | 15 | | | 522,31 SEK | | | K0288.308X040 | F | 40 | M8 | 8,5 | 13 | 1,5 | 15 | 13 | 10 | 15 | | | 530,70 SEK | |
|

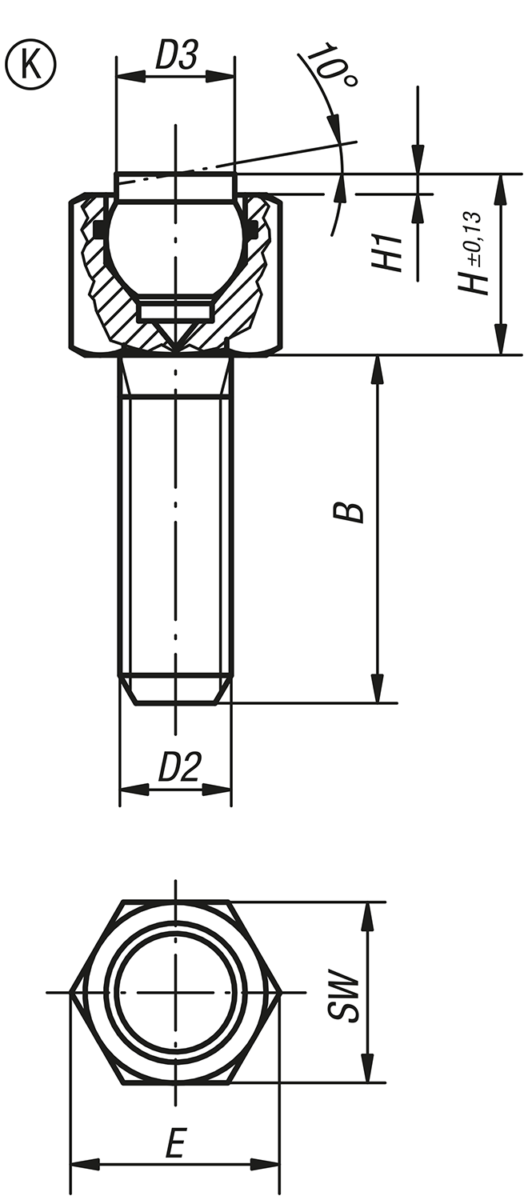

Pendelstöd, justerbara, med O-ring, Form K, POM-kula avplanad, plan |
Mer information |
| Beställningsnr. | Form | B | D2 | D3 | H | H1 | E | SW | Kul-Ø | Belastningsförmåga
max. kN (endast vid
statisk belastning) | CAD | Tillb. | Pris | Beställ |
|---|
| K0288.706X012 | K | 12 | M6 | 6 | 9,5 | 1,5 | 11,5 | 10 | 7 | 2 | | | 425,12 SEK | | | K0288.706X025 | K | 25 | M6 | 6 | 9,5 | 1,5 | 11,5 | 10 | 7 | 2 | | | 430,07 SEK | | | K0288.706X040 | K | 40 | M6 | 6 | 9,5 | 1,5 | 11,5 | 10 | 7 | 2 | | | 438,46 SEK | | | K0288.708X012 | K | 12 | M8 | 8,5 | 13 | 1,5 | 15 | 13 | 10 | 4 | | | 473,33 SEK | | | K0288.708X025 | K | 25 | M8 | 8,5 | 13 | 1,5 | 15 | 13 | 10 | 4 | | | 479,79 SEK | | | K0288.708X040 | K | 40 | M8 | 8,5 | 13 | 1,5 | 15 | 13 | 10 | 4 | | | 486,25 SEK | |
|

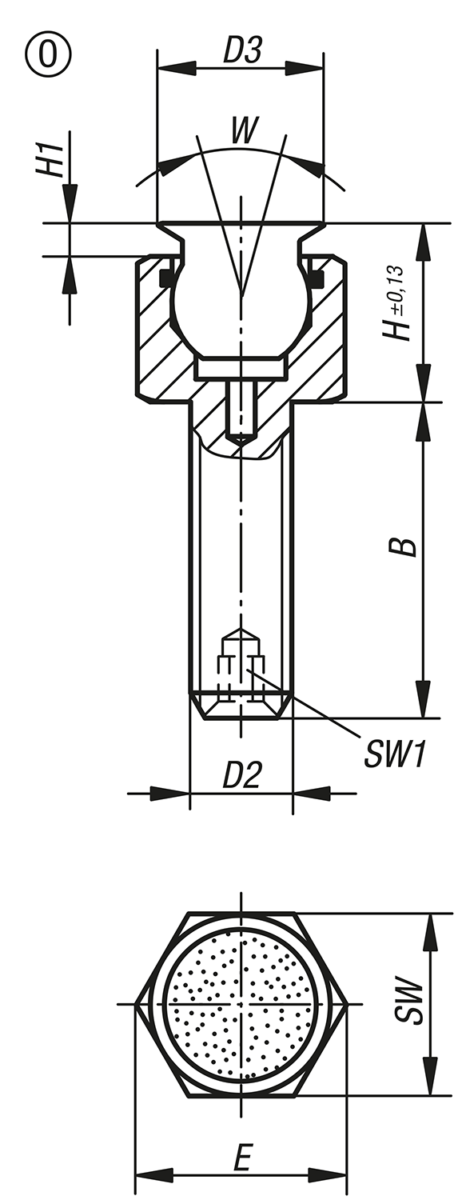

Pendelstöd, justerbara med O-ring, Form O, kula i rostfritt stål med diamantyta |
Mer information |
| Beställningsnr. | Form | B | D2 | D3 | H | H1 | E | SW | Kul-Ø | Belastningsförmåga
max. kN (endast vid
statisk belastning) | CAD | Tillb. | Pris | Beställ |
|---|
| K0288.506X012 | O | 12 | M6 | 8 | 10 | 2 | 11,5 | 10 | 7 | 9,2 | | | 461,28 SEK | | | K0288.506X025 | O | 25 | M6 | 8 | 10 | 2 | 11,5 | 10 | 7 | 9,2 | | | 468,71 SEK | | | K0288.506X040 | O | 40 | M6 | 8 | 10 | 2 | 11,5 | 10 | 7 | 9,2 | | | 472,80 SEK | | | K0288.508X012 | O | 12 | M8 | 11 | 14,5 | 3 | 15 | 13 | 10 | 15,5 | | | 516,38 SEK | | | K0288.508X025 | O | 25 | M8 | 11 | 14,5 | 3 | 15 | 13 | 10 | 15,5 | | | 521,88 SEK | | | K0288.508X040 | O | 40 | M8 | 11 | 14,5 | 3 | 15 | 13 | 10 | 15,5 | | | 529,41 SEK | | | K0288.510X015 | O | 15 | M10 | 14 | 16 | 3 | 19,6 | 17 | 13 | 18,8 | | | 599,47 SEK | | | K0288.510X030 | O | 30 | M10 | 14 | 16 | 3 | 19,6 | 17 | 13 | 18,8 | | | 608,51 SEK | | | K0288.510X050 | O | 50 | M10 | 14 | 16 | 3 | 19,6 | 17 | 13 | 18,8 | | | 616,91 SEK | | | K0288.512X020 | O | 20 | M12 | 19 | 19 | 4 | 21,9 | 19 | 15 | 29,8 | | | 662,87 SEK | | | K0288.512X040 | O | 40 | M12 | 19 | 19 | 4 | 21,9 | 19 | 15 | 29,8 | | | 671,80 SEK | | | K0288.512X060 | O | 60 | M12 | 19 | 19 | 4 | 21,9 | 19 | 15 | 29,8 | | | 676,21 SEK | | | K0288.516X025 | O | 25 | M16 | 21 | 23 | 4 | 27,7 | 24 | 20 | 50,3 | | | 723,89 SEK | | | K0288.516X050 | O | 50 | M16 | 21 | 23 | 4 | 27,7 | 24 | 20 | 50,3 | | | 732,18 SEK | | | K0288.516X080 | O | 80 | M16 | 21 | 23 | 4 | 27,7 | 24 | 20 | 50,3 | | | 745,84 SEK | |
|

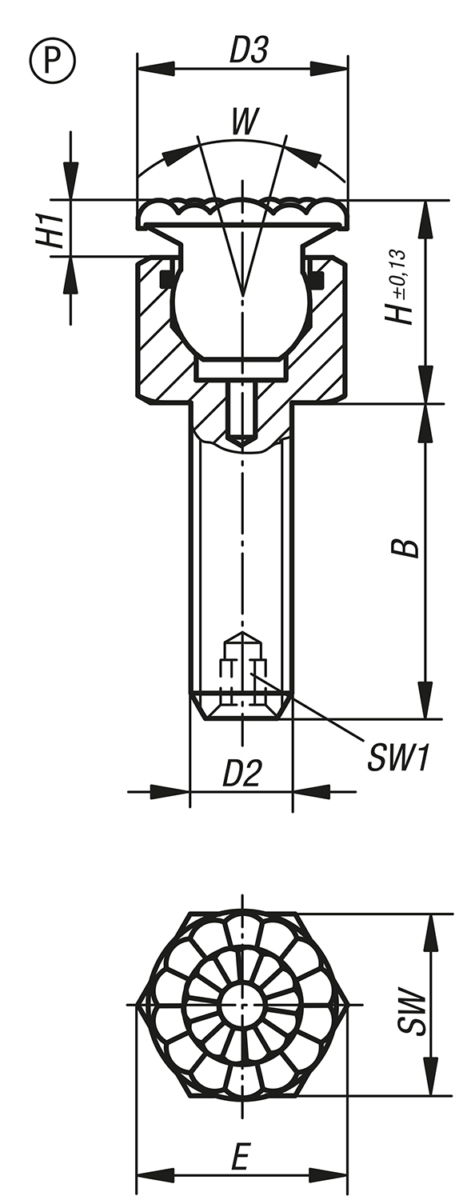

Pendelstöd, justerbara, med O-ring, Form P, kula i rostfritt stål med polyuretanyta |
Mer information |
| Beställningsnr. | Form
| B | D2 | D3 | H | H1 | E | SW | SW1 | W | Kul-Ø | CAD | Tillb. | Pris | Beställ |
|---|
| K0288.606X012 | P | 12 | M6 | 10 | 12 | 4 | 11,5 | 10 | - | 28 | 7 | | | 450,85 SEK | | | K0288.606X025 | P | 25 | M6 | 10 | 12 | 4 | 11,5 | 10 | - | 28 | 7 | | | 457,84 SEK | | | K0288.606X040 | P | 40 | M6 | 10 | 12 | 4 | 11,5 | 10 | - | 28 | 7 | | | 461,50 SEK | | | K0288.608X012 | P | 12 | M8 | 13 | 16,5 | 5 | 15 | 13 | - | 28 | 10 | | | 496,58 SEK | | | K0288.608X025 | P | 25 | M8 | 13 | 16,5 | 5 | 15 | 13 | - | 28 | 10 | | | 502,51 SEK | | | K0288.608X040 | P | 40 | M8 | 13 | 16,5 | 5 | 15 | 13 | - | 28 | 10 | | | 509,28 SEK | | | K0288.610X015 | P | 15 | M10 | 16 | 18 | 5 | 19,6 | 17 | 3 | 28 | 13 | | | 577,84 SEK | | | K0288.610X030 | P | 30 | M10 | 16 | 18 | 5 | 19,6 | 17 | 3 | 28 | 13 | | | 586,45 SEK | | | K0288.610X050 | P | 50 | M10 | 16 | 18 | 5 | 19,6 | 17 | 3 | 28 | 13 | | | 595,60 SEK | | | K0288.612X020 | P | 20 | M12 | 21 | 21 | 6 | 21,9 | 19 | 5 | 24 | 15 | | | 632,30 SEK | | | K0288.612X040 | P | 40 | M12 | 21 | 21 | 6 | 21,9 | 19 | 5 | 24 | 15 | | | 641,56 SEK | | | K0288.612X060 | P | 60 | M12 | 21 | 21 | 6 | 21,9 | 19 | 5 | 24 | 15 | | | 645,86 SEK | | | K0288.616X025 | P | 25 | M16 | 23 | 25 | 6 | 27,7 | 24 | 6 | 24 | 20 | | | 722,81 SEK | | | K0288.616X050 | P | 50 | M16 | 23 | 25 | 6 | 27,7 | 24 | 6 | 24 | 20 | | | 730,77 SEK | | | K0288.616X080 | P | 80 | M16 | 23 | 25 | 6 | 27,7 | 24 | 6 | 24 | 20 | | | 744,33 SEK | |
|
