K0291

Pendelstöd justerbara, med O-ring, utbytbara insatser och...

Tillbaka

Produkter
- Manöverdelar | Standardelement
  - Stödelement, positioneringselement, fästelement
    - Pendelstöd, tryckskruvar
      - Pendelstöd justerbara, med O-ring, utbytbara insatser och insexkant

Artikelbeskrivning/produktbilder

Visa/filtrera alla artiklar

BeskrivningMaterial:Kropp: seghärdat stål.
Kula: rost- och syrabeständigt stål.
Insats:
Form C, F, M verktygsstål.
Form K POM.
Form E rostfritt stål.
Form O rostfritt stål med diamantyta.
Form P rostfritt stål med polyuretanyta.Utförande:Kropp seghärdad och brunerad.
Kula härdad och blank.
Insats:
Form C, F härdad och brunerad.
Form M med hårdmetallräffling, brunerad.
Form K vit.
Form E härdad, blank.
Form O diamantyta jämförbar med slipkornstorlek 100.
Form P polyuretanyta hårdhet 60° Shore.Anmärkning:Pendelstöden används för att stötta och spänna fast obearbetade och bearbetade arbetsstycken.
Dessutom används de som anslag, stöd och tryckstycken i fixtur- och verktygsbygge.
Man kan ta ut kulan genom att trycka lätt på cylinderskruven.

Kulan är vridsäkrad.Fördelar:Mycket ekonomiska eftersom insatserna kan bytas ut.
Den inbyggda O-ringen håller fast kulan och skyddar mot smuts och främmande partiklar.
Det garanterar en jämn rörelse.Speciellt:

NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.

Datablad K0291 Pendelstöd justerbara, med O-ring, utbytbara insatser och insexkant

204 kB

Ritningar (total översikt)

Pendelstöd, justerbara, med O-ring, utbytbara insatser och insexkant, Form C, stålinsats avplanad, plan

Mer information

Ritningar

Pendelstöd, justerbara, med O-ring, utbytbara insatser och insexkant, Form C, stålinsats avplanad, plan

Artikelval/-filter.

Beställningsnr.	Form	B	D2	D3	H1	H2	SW1	Kul-Ø	Belastningsförmåga max. kN (endast vid statisk belastning)	Beställningsnr. för stålinsats	Pris
K0291.120X030	C	30	M20	10	4	10	10	13	37	K0385.10108	694,08 SEK
K0291.120X050	C	50	M20	10	4	10	10	13	37	K0385.10108	704,94 SEK
K0291.120X070	C	70	M20	10	4	10	10	13	37	K0385.10108	733,57 SEK
K0291.124X040	C	40	M24	12	4	10	10	15	55	K0385.12108	856,70 SEK
K0291.124X080	C	80	M24	12	4	10	10	15	55	K0385.12108	910,08 SEK

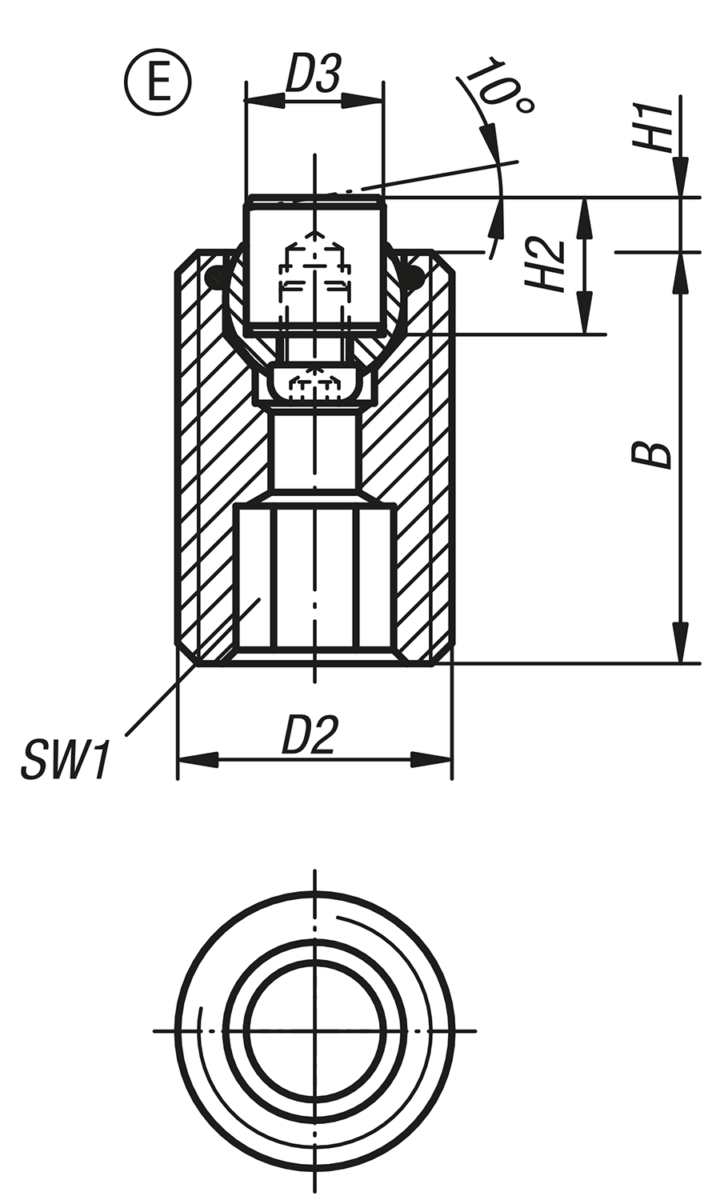

Pendelstöd, justerbara,
med O-ring, utbytbara insatser och insexkant, Form E, insats i rostfritt stål avplanad, plan

Mer information

Ritningar

Pendelstöd, justerbara, med O-ring, utbytbara insatser och insexkant, Form E, insats i rostfritt stål avplanad, plan

Artikelval/-filter.

Beställningsnr.	Form	B	D2	D3	H1	H2	SW1	Kul-Ø	Belastningsförmåga max. kN (endast vid statisk belastning)	Beställningsnr. för insats i rostfritt stål	Pris
K0291.220X030	E	30	M20	10	4	10	10	13	37	K0385.10102	688,70 SEK
K0291.220X050	E	50	M20	10	4	10	10	13	37	K0385.10102	698,06 SEK
K0291.220X070	E	70	M20	10	4	10	10	13	37	K0385.10102	745,31 SEK
K0291.224X040	E	40	M24	12	4	10	10	15	55	K0385.12102	870,47 SEK
K0291.224X080	E	80	M24	12	4	10	10	15	55	K0385.12102	923,97 SEK

Pendelstöd, justerbara
med O-ring, utbytbara insatser och insexkant, Form F,
gripare avplanad, med räffling

Mer information

Ritningar

Pendelstöd, justerbara med O-ring, utbytbara insatser och insexkant, Form F,
gripare avplanad, med räffling

Artikelval/-filter.

Beställningsnr.	Form	B	D2	D3	H1	H2	SW1	Kul-Ø	Belastningsförmåga max. kN (endast vid statisk belastning)	Beställningsnr. för gripare	Pris
K0291.320X030	F	30	M20	10	4	10	10	13	37	K0385.1010	788,68 SEK
K0291.320X050	F	50	M20	10	4	10	10	13	37	K0385.1010	799,34 SEK
K0291.320X070	F	70	M20	10	4	10	10	13	37	K0385.1010	827,85 SEK
K0291.324X040	F	40	M24	12	4	10	10	15	55	K0385.1210	950,01 SEK
K0291.324X080	F	80	M24	12	4	10	10	15	55	K0385.1210	1 003,71 SEK

Pendelstöd, justerbara, med O-ring, utbytbara insatser och insexkant, Form K, POM-insats avplanad, plan

Mer information

Ritningar

Pendelstöd, justerbara, med O-ring, utbytbara insatser och insexkant, Form K, POM-insats avplanad, plan

Artikelval/-filter.

Beställningsnr.	Form	B	D2	D3	H1	H2	SW1	Kul-Ø	Belastningsförmåga max. kN (endast vid statisk belastning)	Beställningsnr. för POM-insats	Pris
K0291.720X030	K	30	M20	10	4	10	10	13	4	K0385.10109	689,45 SEK
K0291.720X050	K	50	M20	10	4	10	10	13	4	K0385.10109	700,11 SEK
K0291.720X070	K	70	M20	10	4	10	10	13	4	K0385.10109	728,73 SEK
K0291.724X040	K	40	M24	12	4	10	10	15	7	K0385.12109	852,29 SEK
K0291.724X080	K	80	M24	12	4	10	10	15	7	K0385.12109	905,99 SEK

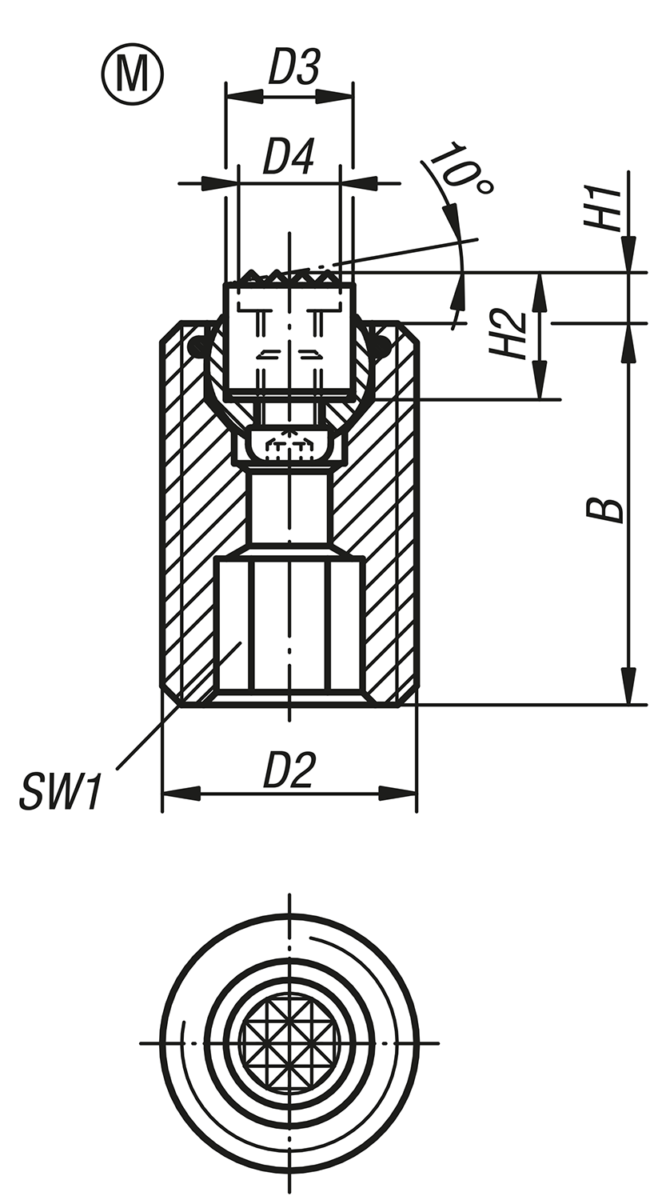

Pendelstöd, justerbara
med O-ring, utbytbara insatser och insexkant, Form M,
gripare avplanad, med räffling i hårdmetall

Mer information

Ritningar

Pendelstöd, justerbara med O-ring, utbytbara insatser och insexkant, Form M,
gripare avplanad, med räffling i hårdmetall

Artikelval/-filter.

Beställningsnr.	Form	B	D2	D3	D4	H1	H2	SW1	Kul-Ø	Belastningsförmåga max. kN (endast vid statisk belastning)	Beställningsnr. för gripare	Pris
K0291.920X030	M	30	M20	10	7,9	4	10	10	13	37	K0385.10107	791,16 SEK
K0291.920X050	M	50	M20	10	7,9	4	10	10	13	37	K0385.10107	801,59 SEK
K0291.920X070	M	70	M20	10	7,9	4	10	10	13	37	K0385.10107	830,43 SEK
K0291.924X040	M	40	M24	12	9,5	4	10	10	15	55	K0385.12107	951,84 SEK
K0291.924X080	M	80	M24	12	9,5	4	10	10	15	55	K0385.12107	1 005,65 SEK

Pendelstöd, justerbara,
med O-ring, utbytbara insatser och insexkant, Form O, insats i rostfritt stål med diamantyta

Mer information

Ritningar

Pendelstöd, justerbara, med O-ring, utbytbara insatser och insexkant, Form O, insats i rostfritt stål med diamantyta

Artikelval/-filter.

Beställningsnr.	Form	B	D2	D3	H1	H2	SW1	Kul-Ø	Belastningsförmåga max. kN (endast vid statisk belastning)	Beställningsnr. för insats i rostfritt stål diamantyta	Pris
K0291.520X030	O	30	M20	10	4	10	10	13	37	K0385.10105	720,34 SEK
K0291.520X050	O	50	M20	10	4	10	10	13	37	K0385.10105	730,13 SEK
K0291.520X070	O	70	M20	10	4	10	10	13	37	K0385.10105	776,95 SEK
K0291.524X040	O	40	M24	12	4	10	10	15	55	K0385.12105	913,85 SEK
K0291.524X080	O	80	M24	12	4	10	10	15	55	K0385.12105	967,12 SEK

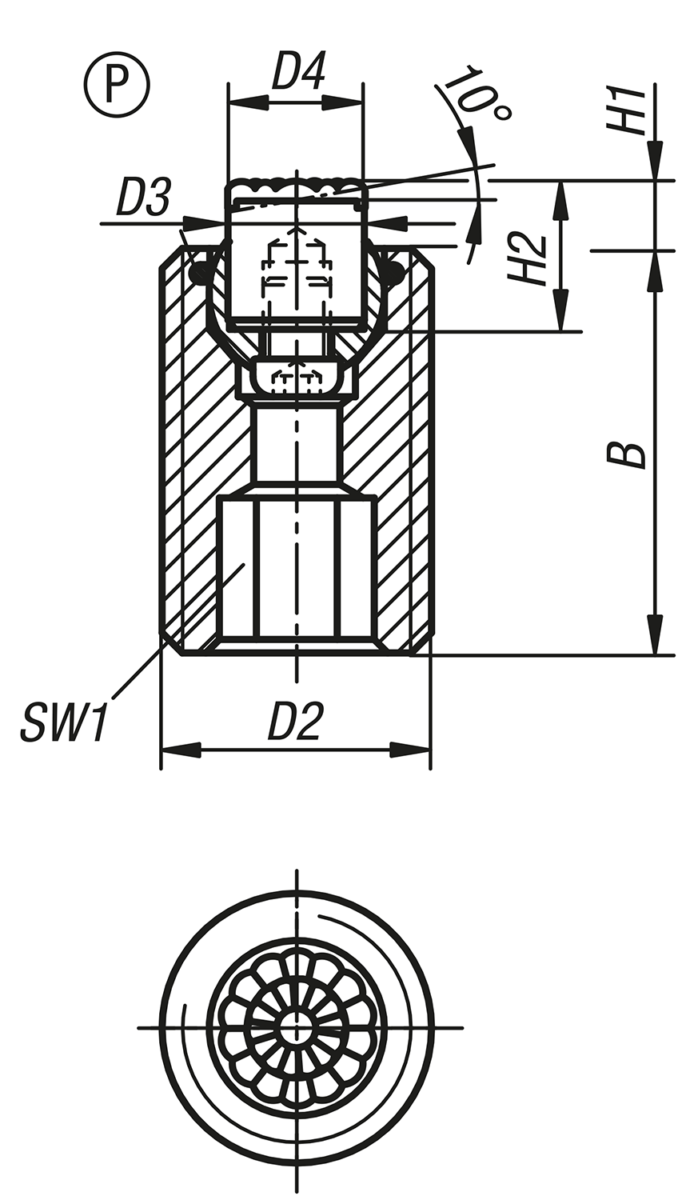

Pendelstöd, justerbara,
med O-ring, utbytbara insatser och insexkant, Form P, insats i rostfritt stål med polyuretanyta

Mer information

Ritningar

Pendelstöd, justerbara, med O-ring, utbytbara insatser och insexkant, Form P, insats i rostfritt stål med polyuretanyta

Artikelval/-filter.

Beställningsnr.	Form	B	D2	D3	D4	H1	H2	SW1	Kul-Ø	Belastningsförmåga max. kN (endast vid statisk belastning)	Beställningsnr. för insats i rostfritt stål polyuretayta	Pris
K0291.620X030	P	30	M20	10	10	6	12	10	13	37	K0385.10126	718,07 SEK
K0291.620X050	P	50	M20	10	10	6	12	10	13	37	K0385.10126	727,33 SEK
K0291.620X070	P	70	M20	10	10	6	12	10	13	37	K0385.10126	774,68 SEK
K0291.624X040	P	40	M24	12	13	6	12	10	15	55	K0385.12126	905,67 SEK
K0291.624X080	P	80	M24	12	13	6	12	10	15	55	K0385.12126	959,05 SEK
