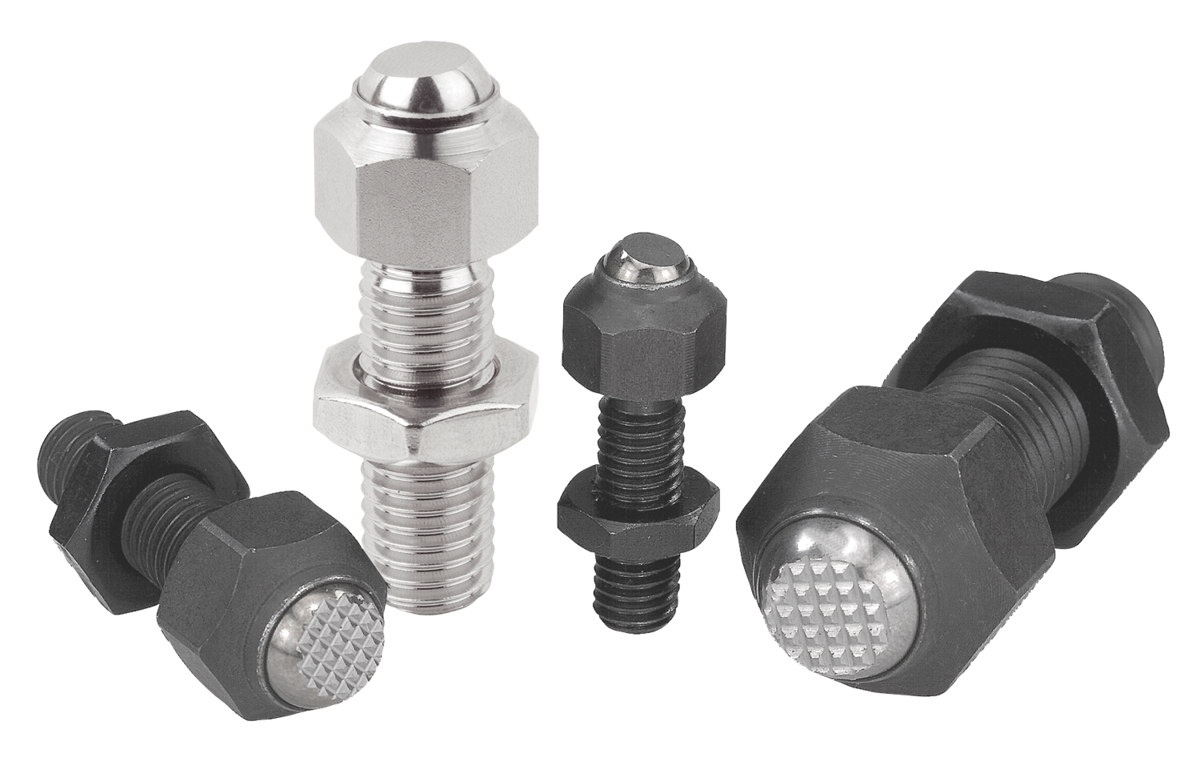

Artikelbeskrivning/produktbilder |
|
|
BeskrivningMaterial:Stål eller rostfritt stål.Utförande:Stålutförande:
Hus seghärdat och manganfosfaterat.
Mutter brunerad.
Utförande i rostfritt stål:
Hus seghärdat och elpolerat.
Mutter blank.Anmärkning:Kulan är vridsäkrad.Speciellt: NedladdningHär finns informationen samlad som PDF:
Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.
|

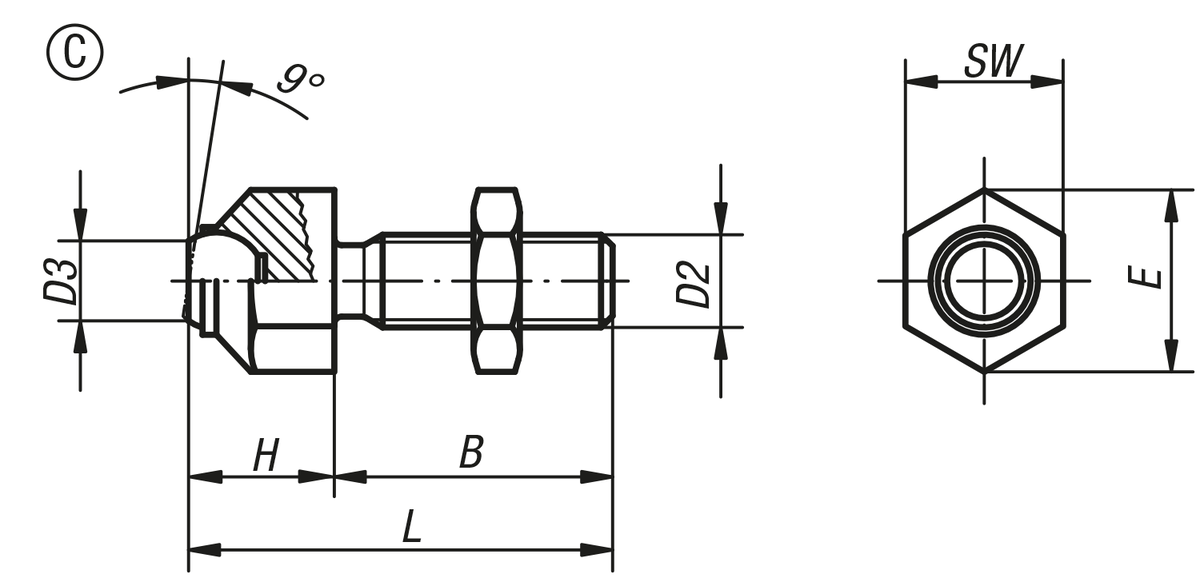

Ritningar (total översikt) |
| Beställningsnr. | Material
grundkropp | Form | D1 | D3 | L | L1 | E | SW | Kul-Ø | Belastningsförmåga
max. kN (endast vid
statisk belastning) | CAD | Tillb. | Pris | Beställ |
|---|
| K0287.108 | Stål | C | M8 | 5,8 | 36,6 | 25 | 14,5 | 13 | 8,5 | 8 |  | | 201,38 SEK | | | K0287.110 | Stål | C | M10 | 8,6 | 45,7 | 30 | 19 | 17 | 12 | 8 | | | 270,56 SEK | | | K0287.112 | Stål | C | M12 | 8,6 | 50,7 | 35 | 19 | 17 | 12 | 15 | | | 270,56 SEK | | | K0287.116 | Stål | C | M16 | 10,5 | 60,7 | 40 | 27 | 24 | 16 | 25 | | | 373,18 SEK | | | K0287.120 | Stål | C | M20 | 20 | 77,3 | 50 | 33 | 30 | 25 | 90 | | | 646,23 SEK | | | K0287.1081 | Rostfritt stål | C | M8 | 5,8 | 36,6 | 25 | 14,5 | 13 | 8,5 | 8 | | | 241,71 SEK | | | K0287.1101 | Rostfritt stål | C | M10 | 8,6 | 45,7 | 30 | 19 | 17 | 12 | 8 | | | 324,69 SEK | | | K0287.1121 | Rostfritt stål | C | M12 | 8,6 | 50,7 | 35 | 19 | 17 | 12 | 15 | | | 324,69 SEK | | | K0287.1161 | Rostfritt stål | C | M16 | 10,5 | 60,7 | 40 | 27 | 24 | 16 | 25 | | | 447,89 SEK | | | K0287.1201 | Rostfritt stål | C | M20 | 20 | 77,3 | 50 | 33 | 30 | 25 | 90 | | | 775,50 SEK | |
|
Pendelstöd, justerbara, Form F, kula avplanad, med räffling |
Mer information |
| Beställningsnr. | Material
grundkropp | Form | D1 | D3 | L | L1 | E | SW | Kul-Ø | Belastningsförmåga
max. kN (endast vid
statisk belastning) | CAD | Tillb. | Pris | Beställ |
|---|
| K0287.308 | Stål | F | M8 | 5,8 | 36,6 | 25 | 14,5 | 13 | 8,5 | 8 | | | 271,91 SEK | | | K0287.310 | Stål | F | M10 | 8,6 | 45,7 | 30 | 19 | 17 | 12 | 8 | | | 348,51 SEK | | | K0287.312 | Stål | F | M12 | 8,6 | 50,7 | 35 | 19 | 17 | 12 | 15 | | | 348,51 SEK | | | K0287.316 | Stål | F | M16 | 10,5 | 60,7 | 40 | 27 | 24 | 16 | 25 | | | 493,03 SEK | | | K0287.320 | Stål | F | M20 | 20 | 77,3 | 50 | 33 | 30 | 25 | 90 | | | 776,02 SEK | | | K0287.3081 | Rostfritt stål | F | M8 | 5,8 | 36,6 | 25 | 14,5 | 13 | 8,5 | 8 | | | 326,25 SEK | | | K0287.3101 | Rostfritt stål | F | M10 | 8,6 | 45,7 | 30 | 19 | 17 | 12 | 8 | | | 418,21 SEK | | | K0287.3121 | Rostfritt stål | F | M12 | 8,6 | 50,7 | 35 | 19 | 17 | 12 | 15 | | | 418,21 SEK | | | K0287.3161 | Rostfritt stål | F | M16 | 10,5 | 60,7 | 40 | 27 | 24 | 16 | 25 | | | 591,68 SEK | | | K0287.3201 | Rostfritt stål | F | M20 | 20 | 77,3 | 50 | 33 | 30 | 25 | 90 | | | 931,21 SEK | |
|
