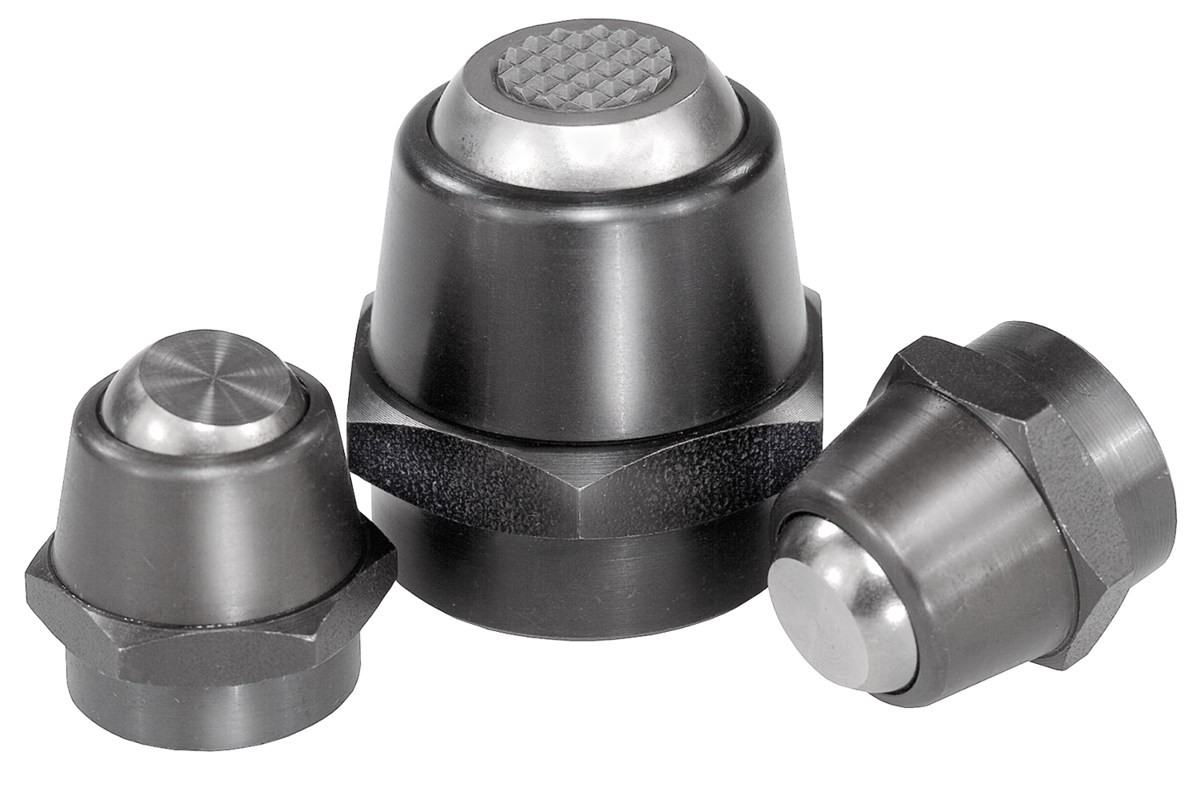

K0283Pendelstöd lutningsvinkel 14° och 20° |
Tillbaka |
|
|
BeskrivningMaterial:Kropp i stål. Kula i rostfritt, syrabeständigt stål. Form M med hårdmetallinsats.Utförande:Kropp brunerad, kula blank.Anmärkning:Pendelstöden används för att stötta och spänna fast obearbetade och bearbetade arbetsstycken. Dessutom används de som anslag, stöd och tryckstycken i fixtur- och verktygsbygge. Patentsökta. I D2-gängan kan gängstift eller stiftskruvar skruvas i och limmas. Det är ett enkelt sätt att tillverka pendelstöd med yttergänga.
Kulan är vridsäkrad.Fördelar:- Pendelstödet är vridbart. - Tar upp stora belastningar. - Den inbyggda O-ringen skyddar mot smuts och främmande partiklar så att funktionen säkerställs. NedladdningHär finns informationen samlad som PDF:
Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.
|
Ritningar (total översikt) |

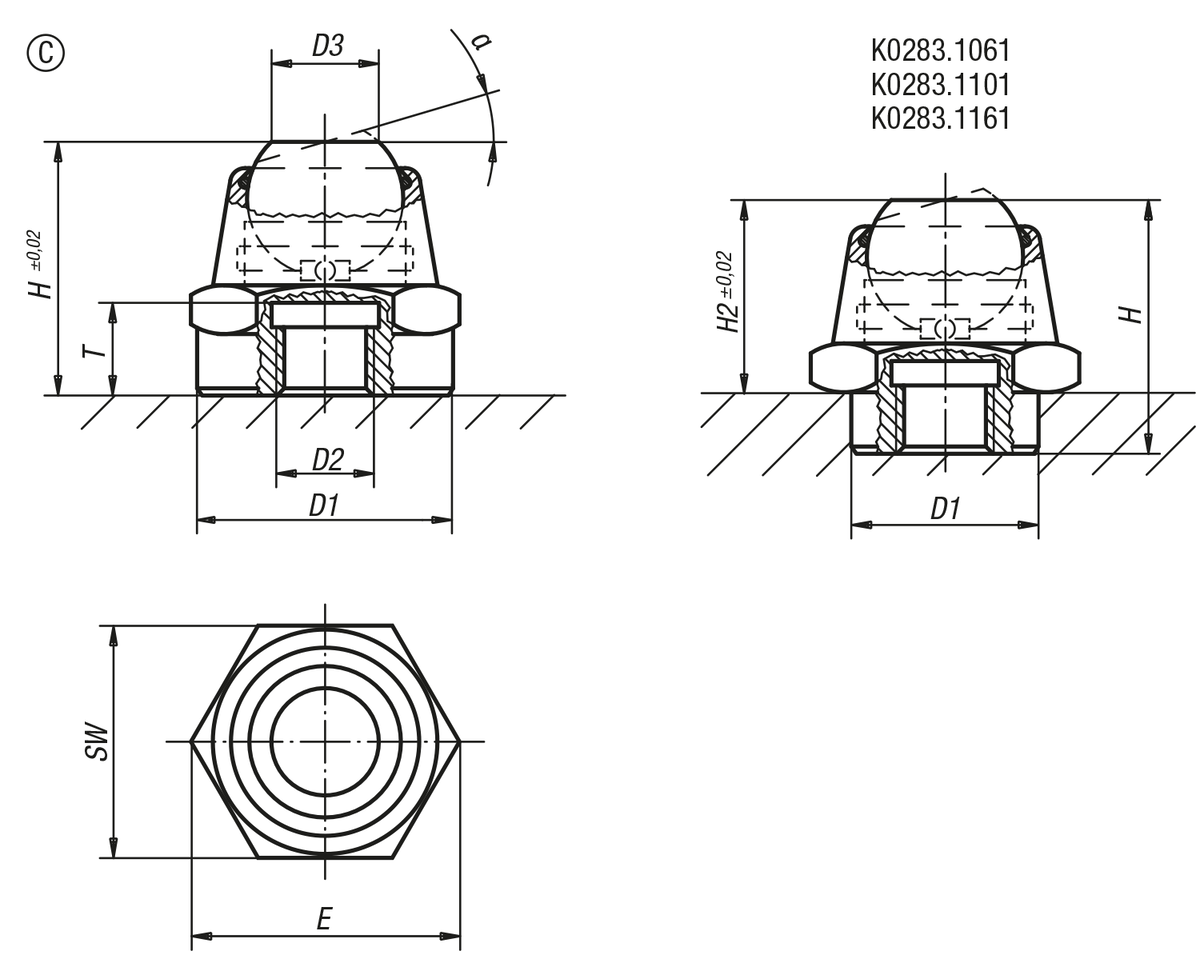

Pendelstöd lutningsvinkel 14° och 20°, Form C, avplanad kula, plana |
Mer information |
Beställningsnr. | Form | α | D1 | D2 | D3 | H | H2 | T | E | SW | Kul-Ø | Belastningsförmåga max. kN (endast vid statisk belastning) | CAD | Tillb. | Pris | Beställ |
---|
K0283.1061 | C | 14° | 12 | M6 | 7 | 17,5 | 12,5 | 6 | 19,6 | 17 | 10 | 14 | | | 505,15 SEK | | K0283.106 | C | 14° | 16 | M6 | 7 | 17,5 | - | 6 | 19,6 | 17 | 10 | 14 | | | 505,99 SEK | | K0283.108 | C | 20° | 22 | M8 | 11 | 26 | - | 9 | 27,7 | 24 | 16 | 34 | | | 505,99 SEK | | K0283.1101 | C | 20° | 18 | M10 | 11 | 26 | 20 | 9 | 27,7 | 24 | 16 | 34 | | | 669,33 SEK | | K0283.110 | C | 20° | 22 | M10 | 11 | 26 | - | 9 | 27,7 | 24 | 16 | 34 | | | 669,96 SEK | | K0283.112 | C | 20° | 22 | M12 | 11 | 26 | - | 9 | 27,7 | 24 | 16 | 34 | | | 669,96 SEK | | K0283.1161 | C | 20° | 26 | M16 | 18 | 40 | 30 | 15 | 41,6 | 36 | 25 | 90 | | | 923,89 SEK | | K0283.116 | C | 20° | 34 | M16 | 18 | 40 | - | 15 | 41,6 | 36 | 25 | 90 | | | 921,17 SEK | | K0283.120 | C | 20° | 34 | M20 | 18 | 40 | - | 15 | 41,6 | 36 | 25 | 90 | | | 921,17 SEK | |
|

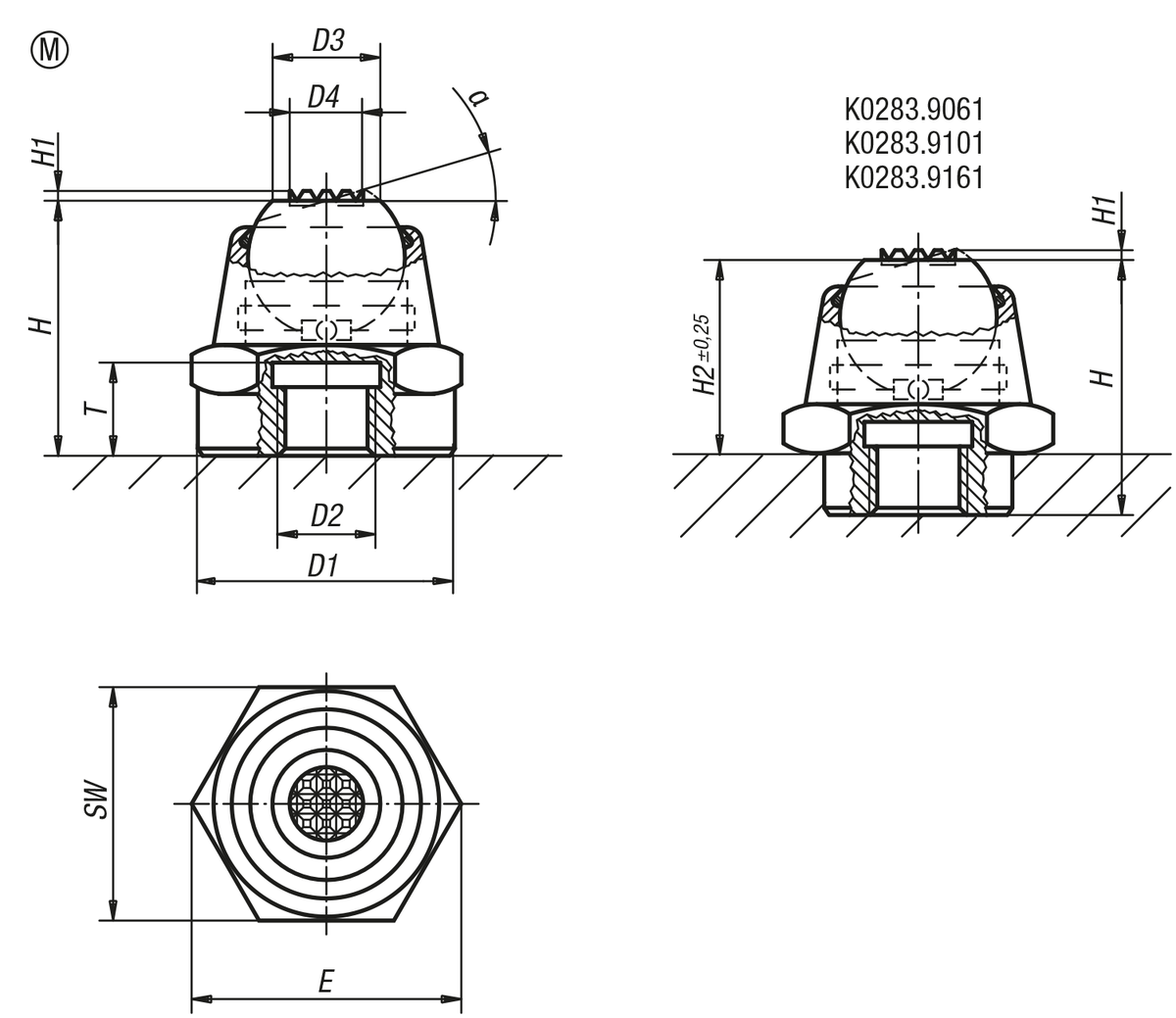

Pendelstöd, lutningsvinkel 14° och 20°, Form M, avplanad kula, räfflade, av hårdmetall |
Mer information |
Beställningsnr. | Form | α | D1 | D2 | D3 | D4 | H | H1 | H2 | E | T | Kul-Ø | SW | Belastningsförmåga max. kN (endast vid statisk belastning) | CAD | Tillb. | Pris | Beställ |
---|
K0283.9061 | M | 14° | 12 | M6 | 7 | 6,35 | 17,5 | 0,6 | 12,5 | 19,6 | 6 | 10 | 17 | 14 | | | 685,21 SEK | | K0283.906 | M | 14° | 16 | M6 | 7 | 6,35 | 17,5 | 0,6 | - | 19,6 | 6 | 10 | 17 | 14 | | | 683,96 SEK | | K0283.908 | M | 20° | 22 | M8 | 11 | 7,5 | 26 | 0,8 | - | 27,7 | 9 | 16 | 24 | 34 | | | 683,96 SEK | | K0283.9101 | M | 20° | 18 | M10 | 11 | 7,5 | 26 | 0,8 | 20 | 27,7 | 9 | 16 | 24 | 34 | | | 883,65 SEK | | K0283.910 | M | 20° | 22 | M10 | 11 | 7,5 | 26 | 0,8 | - | 27,7 | 9 | 16 | 24 | 34 | | | 879,79 SEK | | K0283.912 | M | 20° | 22 | M12 | 11 | 7,5 | 26 | 0,8 | - | 27,7 | 9 | 16 | 24 | 34 | | | 879,79 SEK | | K0283.9161 | M | 20° | 26 | M16 | 18 | 12,7 | 40 | 0,9 | 30 | 41,6 | 15 | 25 | 36 | 90 | | | 1 140,83 SEK | | K0283.916 | M | 20° | 34 | M16 | 18 | 12,7 | 40 | 0,9 | - | 41,6 | 15 | 25 | 36 | 90 | | | 1 140,51 SEK | | K0283.920 | M | 20° | 34 | M20 | 18 | 12,7 | 40 | 0,9 | - | 41,6 | 15 | 25 | 36 | 90 | | | 1 140,51 SEK | |
|
