K0289

Pendelstöd justerbara, med O-ring och utbytbara insatser

Tillbaka

Produkter
- Manöverdelar | Standardelement
  - Stödelement, positioneringselement, fästelement
    - Pendelstöd, tryckskruvar
      - Pendelstöd justerbara, med O-ring och utbytbara insatser

Artikelbeskrivning/produktbilder

Visa/filtrera alla artiklar

BeskrivningMaterial:Kropp: seghärdat stål.
Kula: rost- och syrabeständigt stål.
Insats:
Form C, F, M verktygsstål.
Form K POM.
Form E rostfritt stål.
Form O rostfritt stål med diamantyta.
Form P rostfritt stål med polyuretanyta.Utförande:Kropp seghärdad och brunerad.
Kula härdad och blank.
Insats:
Form C, F härdad och brunerad.
Form M med hårdmetallräffling, brunerad.
Form K vit.
Form E härdad, blank.
Form O diamantyta jämförbar med slipkornstorlek 100.
Form P polyuretanyta hårdhet 60° Shore.Anmärkning:Pendelstöden används för att stötta och spänna fast obearbetade och bearbetade arbetsstycken.
Dessutom används de som anslag, stöd och tryckstycken i fixtur- och verktygsbygge.
Man kan ta ut kulan genom att trycka lätt på cylinderskruven.

Kulan är vridsäkrad.Fördelar:Mycket ekonomiska eftersom insatserna kan bytas ut.
Den inbyggda O-ringen håller fast kulan och skyddar mot smuts och främmande partiklar.
Det garanterar en jämn rörelse.Speciellt:

NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.

Datablad K0289 Pendelstöd justerbara, med O-ring och utbytbara insatser

219 kB

Ritningar (total översikt)

Pendelstöd, justerbara,
med O-ring och utbytbara insatser, Form C, stålinsats avplanad, plan

Mer information

Ritningar

Pendelstöd, justerbara, med O-ring och utbytbara insatser, Form C, stålinsats avplanad, plan

Artikelval/-filter.

Beställningsnr.	Form	B	D2	D3	H	H1	H2	E	SW	SW1	Kul-Ø	Belastningsförmåga max. kN (endast vid statisk belastning)	Beställningsnr. för stålinsats	Pris
K0289.110X015	C	15	M10	10	17	4	10	19,6	17	3	13	19	K0385.10108	754,67 SEK
K0289.110X030	C	30	M10	10	17	4	10	19,6	17	3	13	19	K0385.10108	767,05 SEK
K0289.110X050	C	50	M10	10	17	4	10	19,6	17	3	13	19	K0385.10108	777,70 SEK
K0289.112X020	C	20	M12	12	19	4	10	21,9	19	5	15	30	K0385.12108	825,48 SEK
K0289.112X040	C	40	M12	12	19	4	10	21,9	19	5	15	30	K0385.12108	830,65 SEK
K0289.112X060	C	60	M12	12	19	4	10	21,9	19	5	15	30	K0385.12108	834,52 SEK
K0289.116X025	C	25	M16	16	23	4	10	27,7	24	6	20	50	K0385.16108	892,75 SEK
K0289.116X050	C	50	M16	16	23	4	10	27,7	24	6	20	50	K0385.16108	892,75 SEK
K0289.116X080	C	80	M16	16	23	4	10	27,7	24	6	20	50	K0385.16108	912,13 SEK
K0289.120X030	C	30	M20	20	24	4	10	34,6	30	8	23	85	K0385.20108	989,29 SEK
K0289.120X060	C	60	M20	20	24	4	10	34,6	30	8	23	85	K0385.20108	1 001,89 SEK
K0289.120X100	C	100	M20	20	24	4	10	34,6	30	8	23	85	K0385.20108	1 040,73 SEK
K0289.124X040	C	40	M24	25	30	4	10	41,6	36	10	28	121	K0385.25108	1 196,57 SEK
K0289.124X100	C	100	M24	25	30	4	10	41,6	36	10	28	121	K0385.25108	1 262,12 SEK

Pendelstöd, justerbara,
med O-ring och utbytbara insatser, Form E, insats i rostfritt stål avplanad, plan

Mer information

Ritningar

Pendelstöd, justerbara, med O-ring och utbytbara insatser, Form E, insats i rostfritt stål avplanad, plan

Artikelval/-filter.

Beställningsnr.	Form	B	D2	D3	H	H1	H2	E	SW	SW1	Kul-Ø	Belastningsförmåga max. kN (endast vid statisk belastning)	Beställningsnr. för insats i rostfritt stål	Pris
K0289.210X015	E	15	M10	10	17	4	10	19,6	17	3	13	19	K0385.10102	781,04 SEK
K0289.210X030	E	30	M10	10	17	4	10	19,6	17	3	13	19	K0385.10102	790,30 SEK
K0289.210X050	E	50	M10	10	17	4	10	19,6	17	3	13	19	K0385.10102	799,98 SEK
K0289.212X020	E	20	M12	12	19	4	10	21,9	19	5	15	30	K0385.12102	853,58 SEK
K0289.212X040	E	40	M12	12	19	4	10	21,9	19	5	15	30	K0385.12102	863,37 SEK
K0289.212X060	E	60	M12	12	19	4	10	21,9	19	5	15	30	K0385.12102	868,53 SEK
K0289.216X025	E	25	M16	16	23	4	10	27,7	24	6	20	50	K0385.16102	920,62 SEK
K0289.216X050	E	50	M16	16	23	4	10	27,7	24	6	20	50	K0385.16102	929,78 SEK
K0289.216X080	E	80	M16	16	23	4	10	27,7	24	6	20	50	K0385.16102	944,52 SEK
K0289.220X030	E	30	M20	20	24	4	10	34,6	30	8	23	85	K0385.20102	1 028,68 SEK
K0289.220X060	E	60	M20	20	24	4	10	34,6	30	8	23	85	K0385.20102	1 043,00 SEK
K0289.220X100	E	100	M20	20	24	4	10	34,6	30	8	23	85	K0385.20102	1 086,48 SEK
K0289.224X040	E	40	M24	25	30	4	10	41,6	36	10	28	121	K0385.25102	1 271,38 SEK
K0289.224X100	E	100	M24	25	30	4	10	41,6	36	10	28	121	K0385.25102	1 335,20 SEK

Pendelstöd, justerbara
med O-ring och utbytbara insatser, Form F,
gripare avplanad, med räffling

Mer information

Ritningar

Pendelstöd, justerbara med O-ring och utbytbara insatser, Form F,
gripare avplanad, med räffling

Artikelval/-filter.

Beställningsnr.	Form	B	D2	D3	H	H1	H2	E	SW	SW1	Kul-Ø	Belastningsförmåga max. kN (endast vid statisk belastning)	Beställningsnr. för gripare	Pris
K0289.310X015	F	15	M10	10	17	4	10	19,6	17	3	13	19	K0385.1010	848,41 SEK
K0289.310X030	F	30	M10	10	17	4	10	19,6	17	3	13	19	K0385.1010	860,78 SEK
K0289.310X050	F	50	M10	10	17	4	10	19,6	17	3	13	19	K0385.1010	871,01 SEK
K0289.312X020	F	20	M12	12	19	4	10	21,9	19	5	15	30	K0385.1210	918,15 SEK
K0289.312X040	F	40	M12	12	19	4	10	21,9	19	5	15	30	K0385.1210	923,42 SEK
K0289.312X060	F	60	M12	12	19	4	10	21,9	19	5	15	30	K0385.1210	926,76 SEK
K0289.316X025	F	25	M16	16	23	4	10	27,7	24	6	20	50	K0385.1610	1 029,65 SEK
K0289.316X050	F	50	M16	16	23	4	10	27,7	24	6	20	50	K0385.1610	1 029,65 SEK
K0289.316X080	F	80	M16	16	23	4	10	27,7	24	6	20	50	K0385.1610	1 048,81 SEK
K0289.320X030	F	30	M20	20	24	4	10	34,6	30	8	23	85	K0385.2010	1 142,55 SEK
K0289.320X060	F	60	M20	20	24	4	10	34,6	30	8	23	85	K0385.2010	1 154,71 SEK
K0289.320X100	F	100	M20	20	24	4	10	34,6	30	8	23	85	K0385.2010	1 193,89 SEK
K0289.324X040	F	40	M24	25	30	4	10	41,6	36	10	28	121	K0385.2510	1 395,47 SEK
K0289.324X100	F	100	M24	25	30	4	10	41,6	36	10	28	121	K0385.2510	1 461,12 SEK

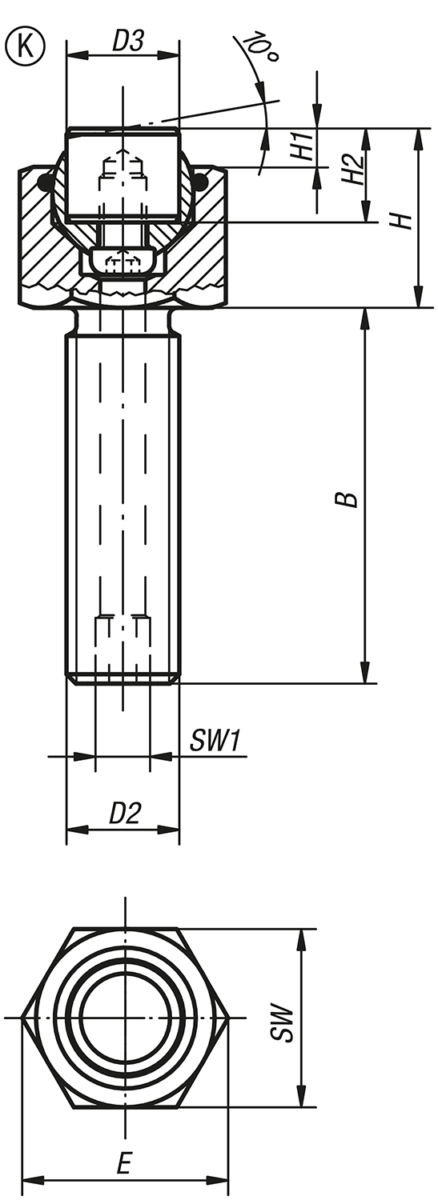

Pendelstöd, justerbara, med O-ring och utbytbara insatser, Form K, POM-insats avplanad, plan

Mer information

Ritningar

Pendelstöd, justerbara, med O-ring och utbytbara insatser, Form K, POM-insats avplanad, plan

Artikelval/-filter.

Beställningsnr.	Form	B	D2	D3	H	H1	H2	E	SW	SW1	Kul-Ø	Belastningsförmåga max. kN (endast vid statisk belastning)	Beställningsnr. för POM-insats	Pris
K0289.710X015	K	15	M10	10	17	4	10	19,6	17	3	13	4	K0385.10109	750,04 SEK
K0289.710X030	K	30	M10	10	17	4	10	19,6	17	3	13	4	K0385.10109	762,42 SEK
K0289.710X050	K	50	M10	10	17	4	10	19,6	17	3	13	4	K0385.10109	772,96 SEK
K0289.712X020	K	20	M12	12	19	4	10	21,9	19	5	15	7	K0385.12109	821,39 SEK
K0289.712X040	K	40	M12	12	19	4	10	21,9	19	5	15	7	K0385.12109	826,67 SEK
K0289.712X060	K	60	M12	12	19	4	10	21,9	19	5	15	7	K0385.12109	830,22 SEK
K0289.716X025	K	25	M16	16	23	4	10	27,7	24	6	20	14	K0385.16109	889,10 SEK
K0289.716X050	K	50	M16	16	23	4	10	27,7	24	6	20	14	K0385.16109	889,10 SEK
K0289.716X080	K	80	M16	16	23	4	10	27,7	24	6	20	14	K0385.16109	908,57 SEK
K0289.720X030	K	30	M20	20	24	4	10	34,6	30	8	23	27	K0385.20109	985,74 SEK
K0289.720X060	K	60	M20	20	24	4	10	34,6	30	8	23	27	K0385.20109	998,11 SEK
K0289.720X100	K	100	M20	20	24	4	10	34,6	30	8	23	27	K0385.20109	1 036,97 SEK
K0289.724X040	K	40	M24	25	30	4	10	41,6	36	10	28	47	K0385.25109	1 191,95 SEK
K0289.724X100	K	100	M24	25	30	4	10	41,6	36	10	28	47	K0385.25109	1 257,60 SEK

Pendelstöd, justerbara
med O-ring och utbytbara insatser, Form M,
gripare avplanad, med räffling i hårdmetall

Mer information

Ritningar

Pendelstöd, justerbara med O-ring och utbytbara insatser, Form M,
gripare avplanad, med räffling i hårdmetall

Artikelval/-filter.

Beställningsnr.	Form	B	D2	D3	D4	H	H1	H2	E	SW	SW1	Kul-Ø	Belastningsförmåga max. kN (endast vid statisk belastning)	Beställningsnr. för gripare	Pris
K0289.910X015	M	15	M10	10	7,9	17	4	10	19,6	17	3	13	19	K0385.10107	850,88 SEK
K0289.910X030	M	30	M10	10	7,9	17	4	10	19,6	17	3	13	19	K0385.10107	863,05 SEK
K0289.910X050	M	50	M10	10	7,9	17	4	10	19,6	17	3	13	19	K0385.10107	873,92 SEK
K0289.912X020	M	20	M12	12	9,5	19	4	10	21,9	19	5	15	30	K0385.12107	920,09 SEK
K0289.912X040	M	40	M12	12	9,5	19	4	10	21,9	19	5	15	30	K0385.12107	925,26 SEK
K0289.912X060	M	60	M12	12	9,5	19	4	10	21,9	19	5	15	30	K0385.12107	928,80 SEK
K0289.916X025	M	25	M16	16	12,7	23	4	10	27,7	24	6	20	50	K0385.16107	1 031,16 SEK
K0289.916X050	M	50	M16	16	12,7	23	4	10	27,7	24	6	20	50	K0385.16107	1 031,16 SEK
K0289.916X080	M	80	M16	16	12,7	23	4	10	27,7	24	6	20	50	K0385.16107	1 050,64 SEK
K0289.920X030	M	30	M20	20	15,9	24	4	10	34,6	30	8	23	85	K0385.20107	1 151,49 SEK
K0289.920X060	M	60	M20	20	15,9	24	4	10	34,6	30	8	23	85	K0385.20107	1 163,97 SEK
K0289.920X100	M	100	M20	20	15,9	24	4	10	34,6	30	8	23	85	K0385.20107	1 202,93 SEK
K0289.924X040	M	40	M24	25	19	30	4	10	41,6	36	10	28	121	K0385.25107	1 444,97 SEK
K0289.924X100	M	100	M24	25	19	30	4	10	41,6	36	10	28	121	K0385.25107	1 510,62 SEK

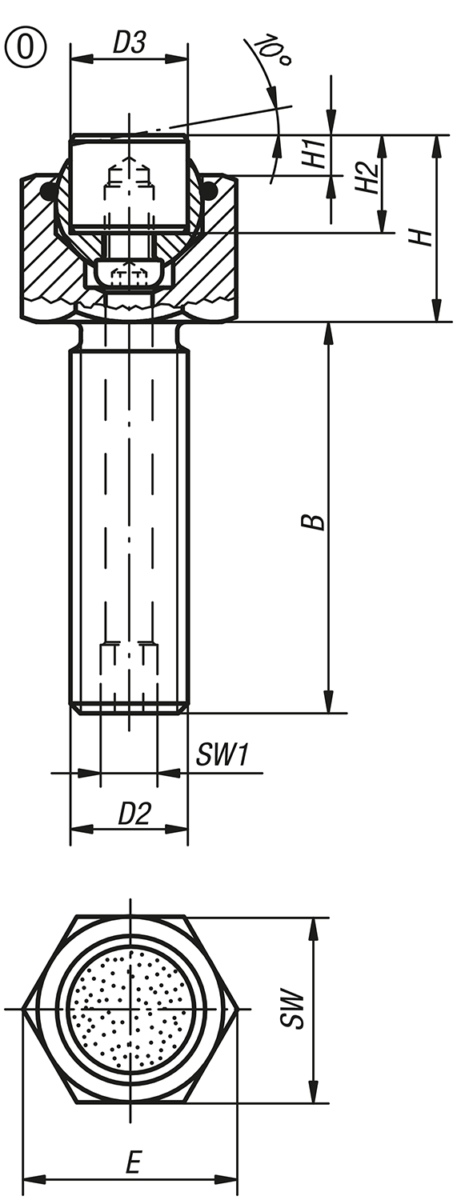

Pendelstöd, justerbara,
med O-ring och utbytbara insatser, Form O, insats i rostfritt stål med diamantyta

Mer information

Ritningar

Pendelstöd, justerbara, med O-ring och utbytbara insatser, Form O, insats i rostfritt stål med diamantyta

Artikelval/-filter.

Beställningsnr.	Form	B	D2	D3	H	H1	H2	E	SW	SW1	Kul-Ø	Belastningsförmåga max. kN (endast vid statisk belastning)	Beställningsnr. för insats i rostfritt stål diamantyta	Pris
K0289.510X015	O	15	M10	10	17	4	10	19,6	17	3	13	19	K0385.10105	813,11 SEK
K0289.510X030	O	30	M10	10	17	4	10	19,6	17	3	13	19	K0385.10105	822,37 SEK
K0289.510X050	O	50	M10	10	17	4	10	19,6	17	3	13	19	K0385.10105	832,05 SEK
K0289.512X020	O	20	M12	12	19	4	10	21,9	19	5	15	30	K0385.12105	897,27 SEK
K0289.512X040	O	40	M12	12	19	4	10	21,9	19	5	15	30	K0385.12105	907,06 SEK
K0289.512X060	O	60	M12	12	19	4	10	21,9	19	5	15	30	K0385.12105	911,91 SEK
K0289.516X025	O	25	M16	16	23	4	10	27,7	24	6	20	50	K0385.16105	990,05 SEK
K0289.516X050	O	50	M16	16	23	4	10	27,7	24	6	20	50	K0385.16105	999,19 SEK
K0289.516X080	O	80	M16	16	23	4	10	27,7	24	6	20	50	K0385.16105	1 013,83 SEK
K0289.520X030	O	30	M20	20	24	4	10	34,6	30	8	23	85	K0385.20105	1 106,39 SEK
K0289.520X060	O	60	M20	20	24	4	10	34,6	30	8	23	85	K0385.20105	1 120,92 SEK
K0289.520X100	O	100	M20	20	24	4	10	34,6	30	8	23	85	K0385.20105	1 165,15 SEK
K0289.524X040	O	40	M24	25	30	4	10	41,6	36	10	28	121	K0385.25105	1 373,19 SEK
K0289.524X100	O	100	M24	25	30	4	10	41,6	36	10	28	121	K0385.25105	1 436,58 SEK

Pendelstöd, justerbara,
med O-ring och utbytbara insatser, Form P, insats i rostfritt stål med polyuretanyta

Mer information

Ritningar

Pendelstöd, justerbara, med O-ring och utbytbara insatser, Form P, insats i rostfritt stål med polyuretanyta

Artikelval/-filter.

Beställningsnr.	Form	B	D2	D3	D4	H	H1	H2	E	SW	SW1	Kul-Ø	Beställningsnr. för insats i rostfritt stål polyuretayta	Pris
K0289.610X015	P	15	M10	10	10	19	6	12	19,6	17	3	13	K0385.10126	810,42 SEK
K0289.610X030	P	30	M10	10	10	19	6	12	19,6	17	3	13	K0385.10126	819,67 SEK
K0289.610X050	P	50	M10	10	10	19	6	12	19,6	17	3	13	K0385.10126	829,26 SEK
K0289.612X020	P	20	M12	12	13	21	6	12	21,9	19	5	15	K0385.12126	889,10 SEK
K0289.612X040	P	40	M12	12	13	21	6	12	21,9	19	5	15	K0385.12126	898,67 SEK
K0289.612X060	P	60	M12	12	13	21	6	12	21,9	19	5	15	K0385.12126	903,83 SEK
K0289.616X025	P	25	M16	16	16	25	6	12	27,7	24	6	20	K0385.16126	974,76 SEK
K0289.616X050	P	50	M16	16	16	25	6	12	27,7	24	6	20	K0385.16126	983,91 SEK
K0289.616X080	P	80	M16	16	16	25	6	12	27,7	24	6	20	K0385.16126	998,44 SEK
K0289.620X030	P	30	M20	20	21	26	6	12	34,6	30	8	23	K0385.20126	1 095,74 SEK
K0289.620X060	P	60	M20	20	21	26	6	12	34,6	30	8	23	K0385.20126	1 110,16 SEK
K0289.620X100	P	100	M20	20	21	26	6	12	34,6	30	8	23	K0385.20126	1 153,64 SEK
K0289.624X040	P	40	M24	25	27	32	6	12	41,6	36	10	28	K0385.25126	1 355,54 SEK
K0289.624X100	P	100	M24	25	27	32	6	12	41,6	36	10	28	K0385.25126	1 419,36 SEK
