Tryckskruvar

Tillbaka

Produkter
- Manöverdelar | Standardelement
  - Stödelement, positioneringselement, fästelement
    - Pendelstöd, tryckskruvar
      - Tryckskruvar

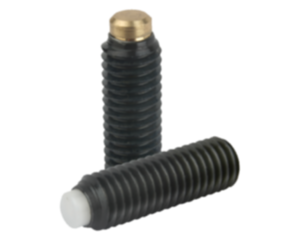

Artikelbeskrivning/produktbilder

BeskrivningMaterial:Skruv i hållfasthetsklass 10.9.
Bult i mässing eller POM (acetalplast).Utförande:Skruv brunerad.Anmärkning:Tryckskruvar lämpar sig speciellt för skonsam fastspänning eller påtryckning av gängade spindlar, axlar och ytbehandlade delar.
Längre utföranden har konstruerats speciellt för att användas som “limstift”. De kan användas som kostnadseffektiva mekaniska förbindingselement med yttergänga i små till medelstora serier.Speciellt:

NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.

Datablad K0389 Tryckskruvar

174 kB

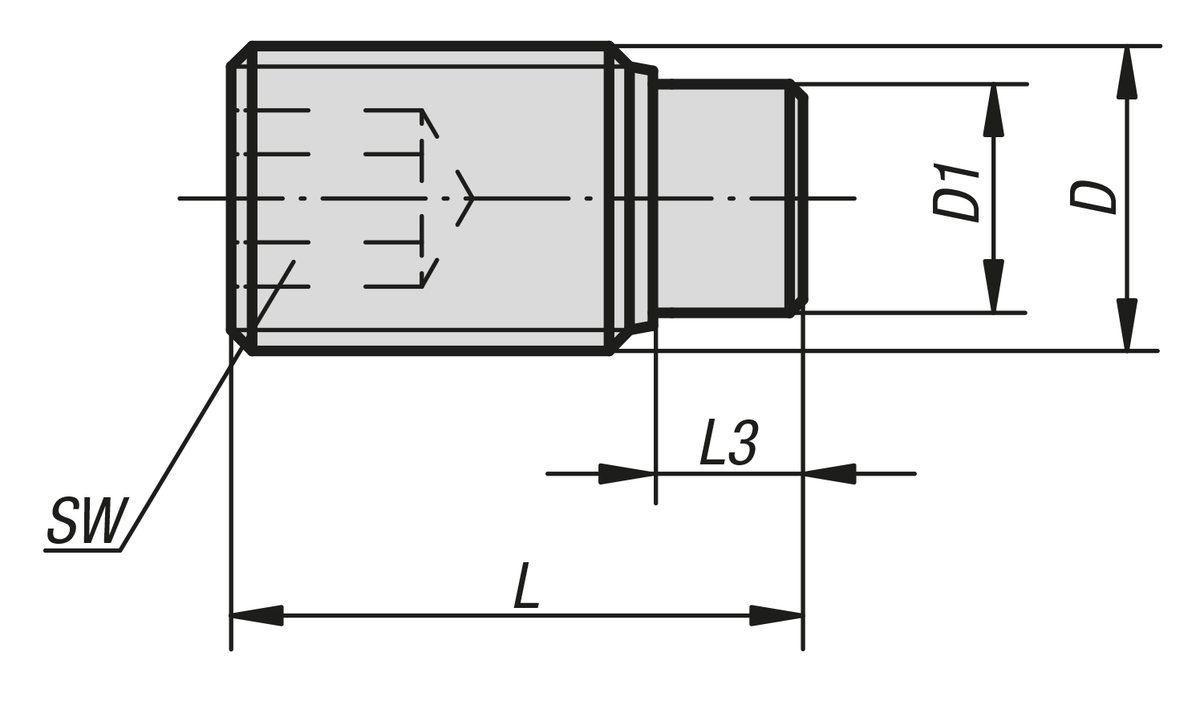

Ritningar

Artikelval/-filter.

Beställningsnr.	Material komponent	D	D1	L	L3	SW	Pris
K0389.04X65	mässing	M4	2,5	6,5	1,2	2	19,23 SEK
K0389.04X85	mässing	M4	2,5	8,5	1,2	2	19,23 SEK
K0389.04X105	mässing	M4	2,5	10,5	1,2	2	19,23 SEK
K0389.04X125	mässing	M4	2,5	12,5	1,2	2	19,23 SEK
K0389.04X165	mässing	M4	2,5	16,5	1,2	2	19,76 SEK
K0389.04X305	mässing	M4	2,5	30,5	1,2	2	26,65 SEK
K0389.04X405	mässing	M4	2,5	40,5	1,2	2	27,28 SEK
K0389.05X105	mässing	M5	3	10,5	1,3	2,5	17,35 SEK
K0389.05X125	mässing	M5	3	12,5	1,3	2,5	17,35 SEK
K0389.05X165	mässing	M5	3	16,5	1,3	2,5	17,97 SEK
K0389.05X205	mässing	M5	3	20,5	1,3	2,5	17,97 SEK
K0389.05X305	mässing	M5	3	30,5	1,3	2,5	27,28 SEK
K0389.05X405	mässing	M5	3	40,5	1,3	2,5	27,49 SEK
K0389.05X85	mässing	M5	3	8,5	1,3	2,5	17,35 SEK
K0389.06X115	mässing	M6	4	11,5	1,9	3	17,35 SEK
K0389.06X125	mässing	M6	4	12,5	1,9	3	17,35 SEK
K0389.06X165	mässing	M6	4	16,5	1,9	3	17,35 SEK
K0389.06X175	mässing	M6	4	17,5	1,9	3	17,35 SEK
K0389.06X205	mässing	M6	4	20,5	1,9	3	17,35 SEK
K0389.06X255	mässing	M6	4	25,5	1,9	3	17,97 SEK
K0389.06X265	mässing	M6	4	26,5	1,9	3	17,97 SEK
K0389.06X305	mässing	M6	4	30,5	1,9	3	17,97 SEK
K0389.06X405	mässing	M6	4	40,5	1,9	3	27,70 SEK
K0389.06X415	mässing	M6	4	41,5	1,9	3	27,70 SEK
K0389.06X515	mässing	M6	4	51,5	1,9	3	28,01 SEK
K0389.06X615	mässing	M6	4	61,5	1,9	3	28,33 SEK
K0389.08X12	mässing	M8	5,5	12	2,4	4	17,77 SEK
K0389.08X14	mässing	M8	5,5	14	2,4	4	17,77 SEK
K0389.08X16	mässing	M8	5,5	16	2,4	4	17,77 SEK
K0389.08X18	mässing	M8	5,5	18	2,4	4	17,77 SEK
K0389.08X20	mässing	M8	5,5	20	2,4	4	17,77 SEK
K0389.08X22	mässing	M8	5,5	22	2,4	4	17,77 SEK
K0389.08X26	mässing	M8	5,5	26	2,4	4	18,29 SEK
K0389.08X32	mässing	M8	5,5	32	2,4	4	18,29 SEK
K0389.08X42	mässing	M8	5,5	42	2,4	4	28,53 SEK
K0389.08X52	mässing	M8	5,5	52	2,4	4	28,53 SEK
K0389.08X62	mässing	M8	5,5	62	2,4	4	29,05 SEK
K0389.08X82	mässing	M8	5,5	82	2,4	4	29,26 SEK
K0389.10X14	mässing	M10	7	14	2,6	5	20,27 SEK
K0389.10X18	mässing	M10	7	18	2,6	5	20,27 SEK
K0389.10X22	mässing	M10	7	22	2,6	5	20,27 SEK
K0389.10X27	mässing	M10	7	27	2,6	5	21,01 SEK
K0389.10X34	mässing	M10	7	34	2,6	5	22,06 SEK
K0389.10X37	mässing	M10	7	37	2,6	5	22,06 SEK
K0389.10X52	mässing	M10	7	52	2,6	5	29,05 SEK
K0389.10X62	mässing	M10	7	62	2,6	5	29,47 SEK
K0389.10X82	mässing	M10	7	82	2,6	5	30,00 SEK
K0389.12X185	mässing	M12	8,5	18,5	3,3	6	22,57 SEK
K0389.12X205	mässing	M12	8,5	20,5	3,3	6	22,57 SEK
K0389.12X225	mässing	M12	8,5	22,5	3,3	6	22,57 SEK
K0389.12X275	mässing	M12	8,5	27,5	3,3	6	24,35 SEK
K0389.12X325	mässing	M12	8,5	32,5	3,3	6	24,35 SEK
K0389.12X425	mässing	M12	8,5	42,5	3,3	6	26,24 SEK
K0389.12X525	mässing	M12	8,5	52,5	3,3	6	29,47 SEK
K0389.12X625	mässing	M12	8,5	62,5	3,3	6	30,10 SEK
K0389.12X825	mässing	M12	8,5	82,5	3,3	6	30,93 SEK
K0389.104X11	POM	M4	2	11	1,7	2	8,68 SEK
K0389.104X13	POM	M4	2	13	1,7	2	8,89 SEK
K0389.104X17	POM	M4	2	17	1,7	2	8,89 SEK
K0389.104X31	POM	M4	2	31	1,7	2	21,22 SEK
K0389.104X41	POM	M4	2	41	1,7	2	21,64 SEK
K0389.104X7	POM	M4	2	7	1,7	2	8,68 SEK
K0389.104X9	POM	M4	2	9	1,7	2	8,68 SEK
K0389.105X11	POM	M5	3	11	1,8	2,5	8,26 SEK
K0389.105X13	POM	M5	3	13	1,8	2,5	8,26 SEK
K0389.105X17	POM	M5	3	17	1,8	2,5	8,26 SEK
K0389.105X21	POM	M5	3	21	1,8	2,5	8,68 SEK
K0389.105X31	POM	M5	3	31	1,8	2,5	22,68 SEK
K0389.105X41	POM	M5	3	41	1,8	2,5	23,20 SEK
K0389.105X9	POM	M5	3	9	1,8	2,5	8,26 SEK
K0389.106X113	POM	M6	3,5	11,3	1,7	3	8,26 SEK
K0389.106X133	POM	M6	3,5	13,3	1,7	3	8,26 SEK
K0389.106X173	POM	M6	3,5	17,3	1,7	3	8,68 SEK
K0389.106X213	POM	M6	3,5	21,3	1,7	3	8,68 SEK
K0389.106X263	POM	M6	3,5	26,3	1,7	3	9,20 SEK
K0389.106X333	POM	M6	3,5	33,3	1,7	3	13,17 SEK
K0389.106X413	POM	M6	3,5	41,3	1,7	3	23,31 SEK
K0389.106X513	POM	M6	3,5	51,3	1,7	3	23,62 SEK
K0389.106X613	POM	M6	3,5	61,3	1,7	3	23,94 SEK
K0389.106X93	POM	M6	3,5	9,3	1,7	3	8,26 SEK
K0389.108X136	POM	M8	5	13,6	2	4	9,20 SEK
K0389.108X176	POM	M8	5	17,6	2	4	9,20 SEK
K0389.108X216	POM	M8	5	21,6	2	4	9,52 SEK
K0389.108X266	POM	M8	5	26,6	2	4	10,03 SEK
K0389.108X336	POM	M8	5	33,6	2	4	11,50 SEK
K0389.108X416	POM	M8	5	41,6	2	4	20,48 SEK
K0389.108X516	POM	M8	5	51,6	2	4	22,68 SEK
K0389.108X616	POM	M8	5	61,6	2	4	23,20 SEK
K0389.108X816	POM	M8	5	81,6	2	4	23,31 SEK
K0389.110X179	POM	M10	6,5	17,9	2,5	5	11,08 SEK
K0389.110X219	POM	M10	6,5	21,9	2,5	5	11,29 SEK
K0389.110X269	POM	M10	6,5	26,9	2,5	5	11,61 SEK
K0389.110X339	POM	M10	6,5	33,9	2,5	5	13,28 SEK
K0389.110X419	POM	M10	6,5	41,9	2,5	5	15,26 SEK
K0389.110X519	POM	M10	6,5	51,9	2,5	5	23,20 SEK
K0389.110X619	POM	M10	6,5	61,9	2,5	5	23,41 SEK
K0389.110X819	POM	M10	6,5	81,9	2,5	5	23,73 SEK
K0389.112X221	POM	M12	8	22,1	2,9	6	12,86 SEK
K0389.112X271	POM	M12	8	27,1	2,9	6	13,17 SEK
K0389.112X341	POM	M12	8	34,1	2,9	6	14,42 SEK
K0389.112X421	POM	M12	8	42,1	2,9	6	16,20 SEK
K0389.112X521	POM	M12	8	52,1	2,9	6	18,60 SEK
K0389.112X621	POM	M12	8	62,1	2,9	6	23,94 SEK
K0389.112X821	POM	M12	8	82,1	2,9	6	24,45 SEK
