- K0282
Pendelstöd
- K0282_C
Pendelstöd, Form C, med yttergänga, avplanad kula, plana
- K0282_D
Pendelstöd, Form D, med utvändig gänga, utplanad kula, med POM insats
- K0282_F
Pendelstöd, Form F, med yttergänga, avplanad kula, räfflade
- K0282_M
Pendelstöd, Form M, med yttergänga, avplanad kula, räfflade
- K0282_G
Pendelstöd, Form G, med passningsfäste, avplanad kula, plana
- K0282_H
Pendelstöd, Form H, presspassning , utplanad kula, med POM insats
- K0282_J
Pendelstöd, Form J, med passningsfäste, kula avplanad, med räffling
- K0282_K
Pendelstöd, Form K, presspassning, utplanad kula, med karbidinsats
- K0302
Pendelstöd
lutningsvinkel 12°
- K0283
Pendelstöd
lutningsvinkel 14° och 20°
- K0284
Pendelstöd
med O-ring
- K0285
Pendelstöd
med O-ring och utbytbara insatser
- K0286
Pendelstöd med
automatisk återgång
- K1164
Pendelstöd med
automatisk återgång
- K0287
Pendelstöd justerbara
- K0288
Pendelstöd justerbara
med O-ring
- K0289
Pendelstöd justerbara,
med O-ring och utbytbara insatser
- K0290
Pendelstöd justerbara
med O-ring och insexkant
- K0291
Pendelstöd justerbara,
med O-ring, utbytbara insatser och insexkant
- K0381
Kultryckskruvar med huvud
rostfritt stål
- K0380
Kultryckskruvar med huvud
- K0380
Kultryckskruvar med huvud
- K0384
Kultryckskruvar utan huvud
rostfritt stål med avplanad kula
- K0383
Kultryckskruvar utan huvud
med avplanad kula
- K1913
Kultryckskruvar utan huvud
kort utförande
- K0384
Kultryckskruvar utan huvud
rostfritt stål med avplanad kula och vridsäkring
- K0383
Kultryckskruvar utan huvud
med avplanad kula och vridsäkring
- K0382
Kultryckskruvar utan huvud
med fin gänga
- K0384
Kultryckskruvar utan huvud, rostfritt stål
med hel kula
- K0383
Kultryckskruvar utan huvud
med hel kula
- K0666
Kultryckskruvar utan huvud
med hel kula, med gängsäkring
- K0666
Kultryckskruvar utan huvud
med avplanad kula, med gängsäkring
- K0389
Tryckskruvar
- K0667
Tryckskruvar
rostfritt stål
- K0668
Tryckskruvar
med gängsäkring
- K0403
Tryckskruvar med välvd ansats
- K0272
Tryckskruvar med spets
- Gripare
- Styrbultar, stödbultar
- Komponenter med ställbar höjd
- Maskinelement, fixturelement
- Leder
- Magneter
- Dämpningselement
- Nivåindikatorer,
gängade pluggar
- Skalor, Ringskalor, Libeller
- Transportteknik
- Verktyg, verkstadsartiklar
- Hostskydd
- Spännteknik
- Speciallösningar
- Klassiker
|
|
BeskrivningMaterial:Kropp i seghärdat stål,
kula i rullagerstål 1.2067.
Form D: kula med POM insats.
Form H: kula med POM insats.
Form K: kula med POM insats.
Form M: kula i hårdmetall.Utförande:Kropp seghärdad och fosfaterad.
Kula härdad.

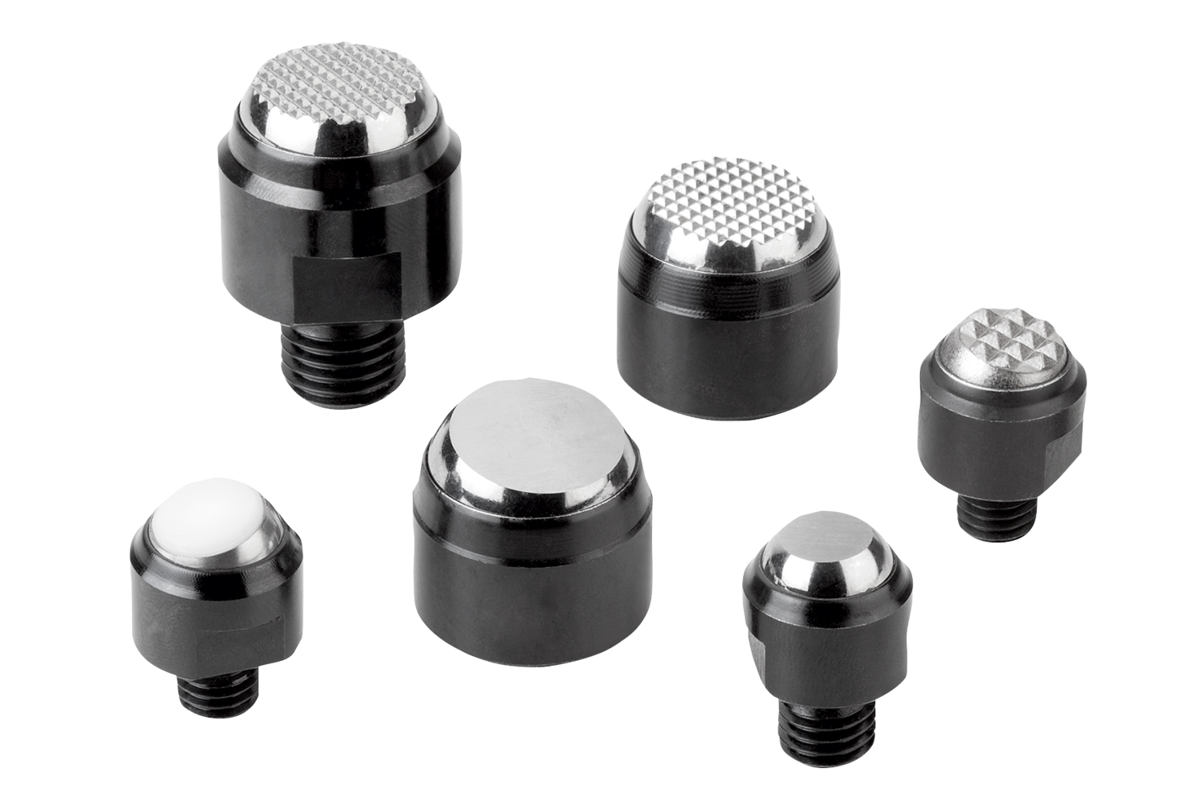

Form M: kula förnicklad.Anmärkning:Pendelstöden används som anslag, stöd och tryckstycken i fixturbygge.
Kulan är vridsäkrad.

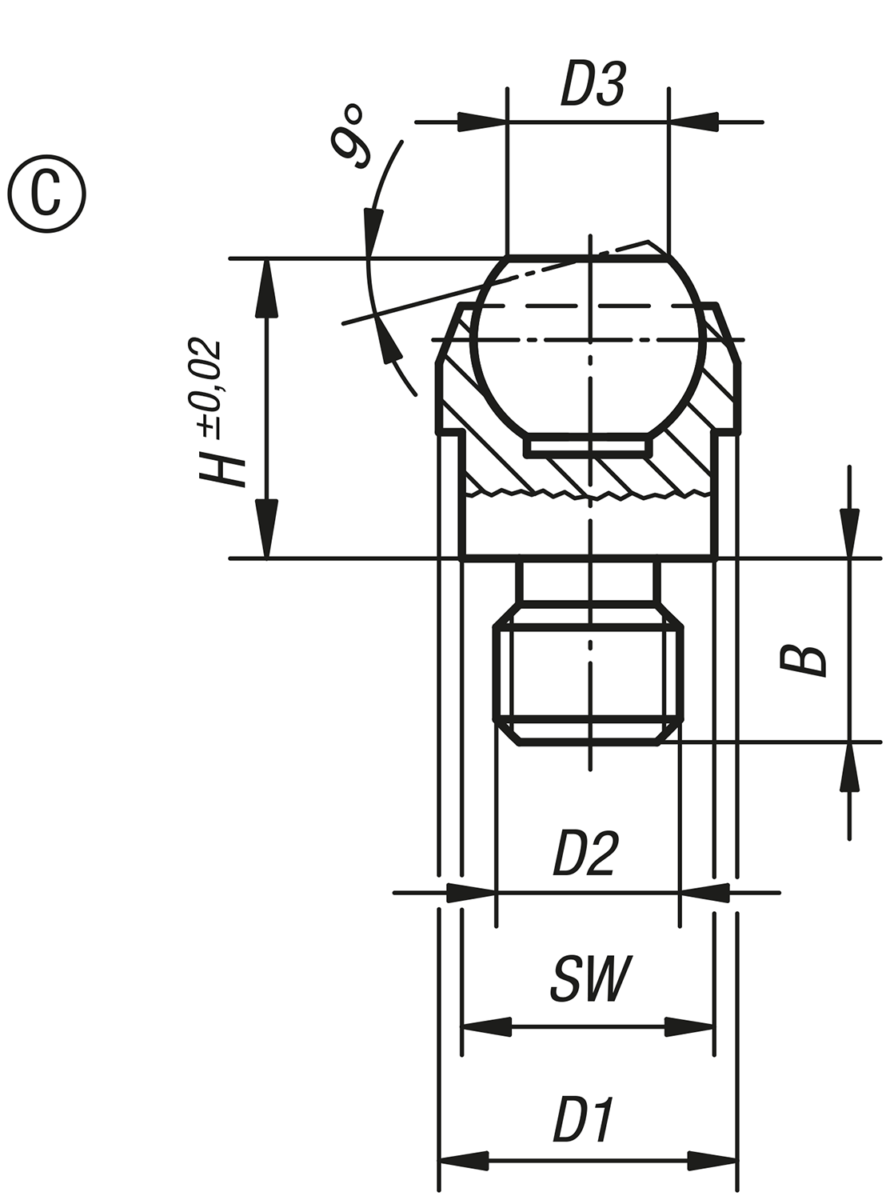

* Gäller endast om minimihåldjupet uppfylls.Ritningsinformation:Form C: med yttergänga, kula avplanad, plan

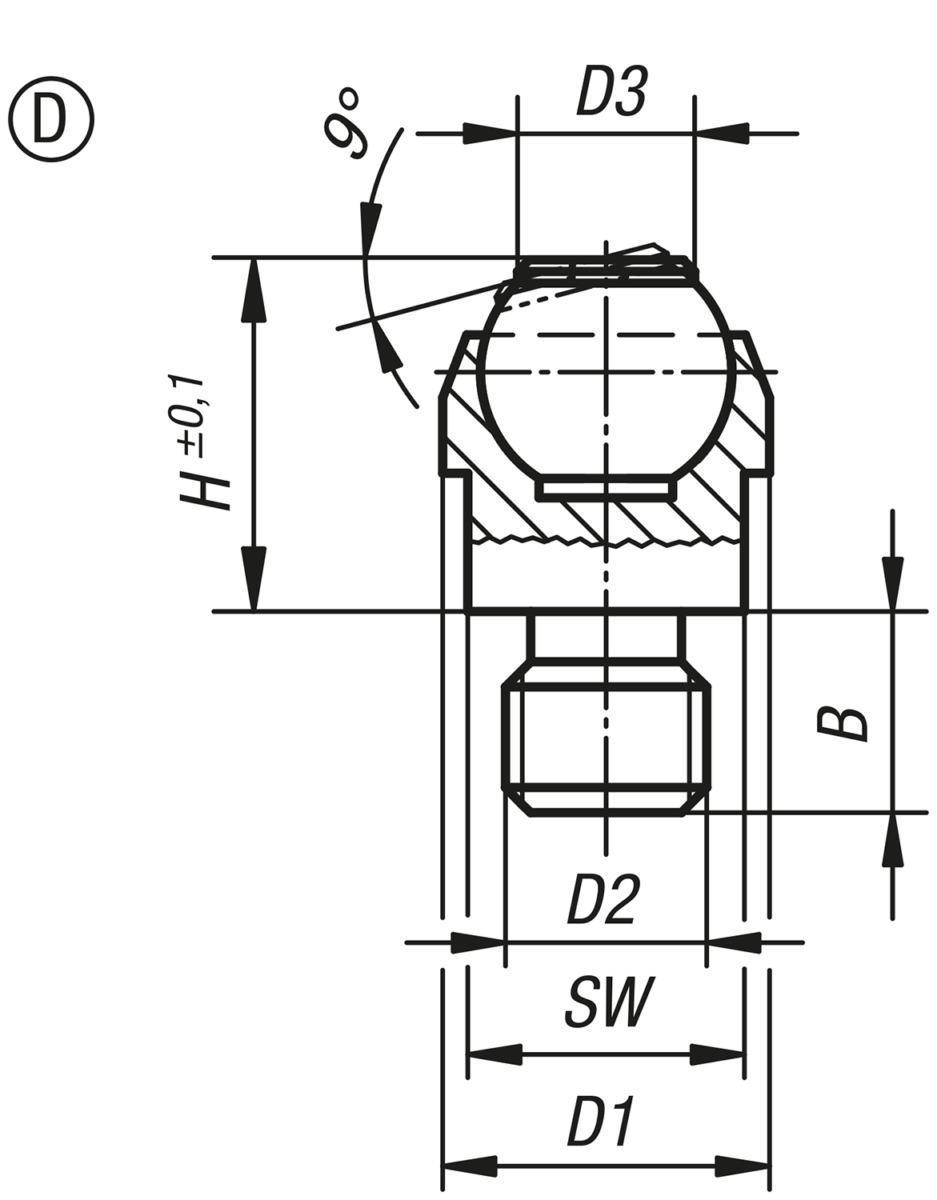

Form D: med utvändig gänga, kula avplanad, med POM insats

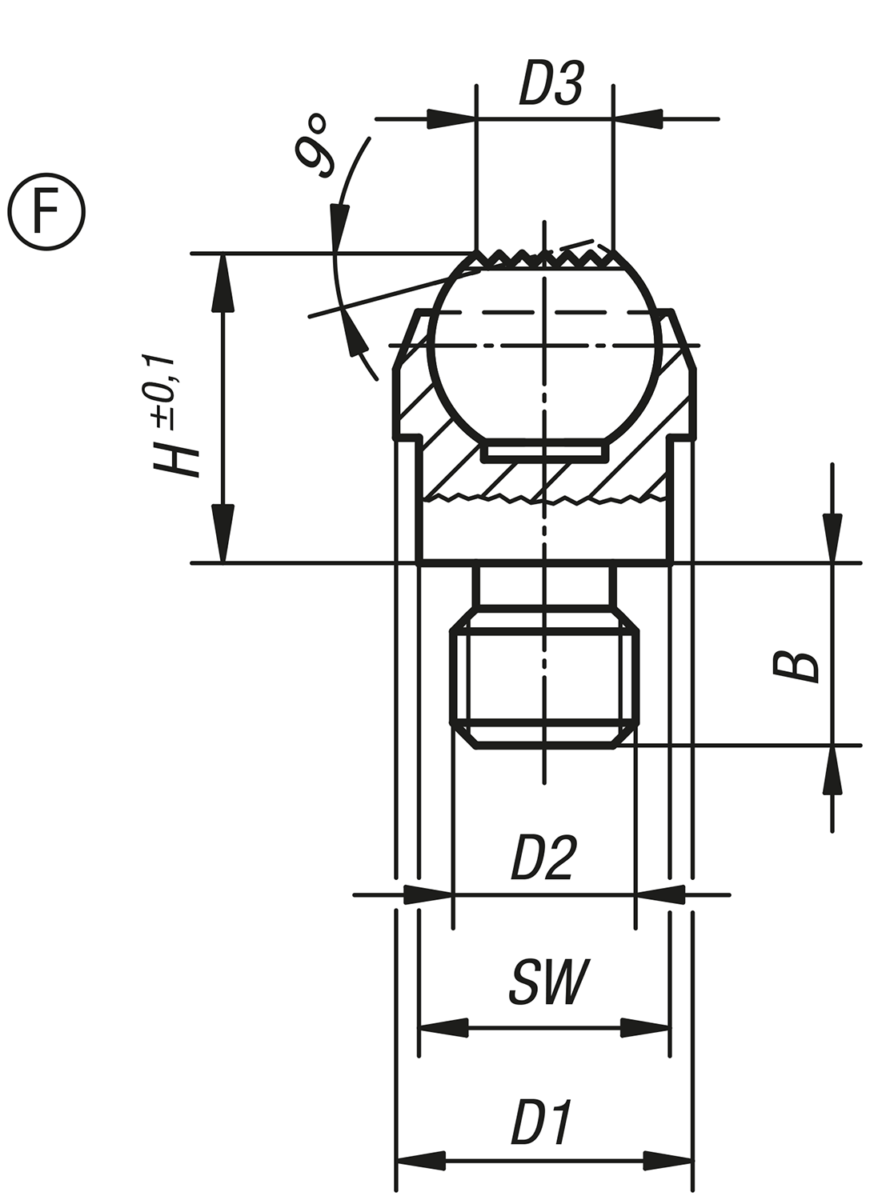

Form F: med yttergänga, kula avplanad, med räfflor

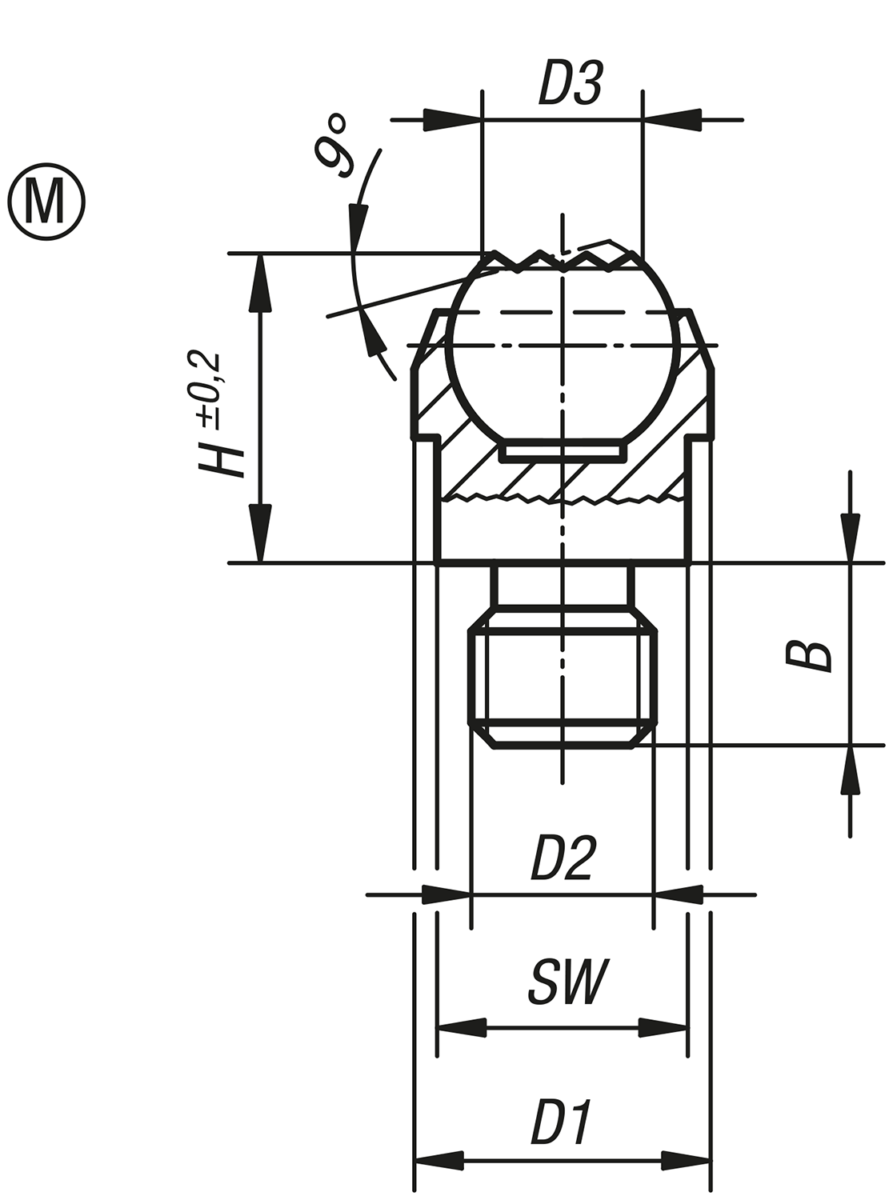

Form M: med yttergänga, kula avplanad, med karbidinsats

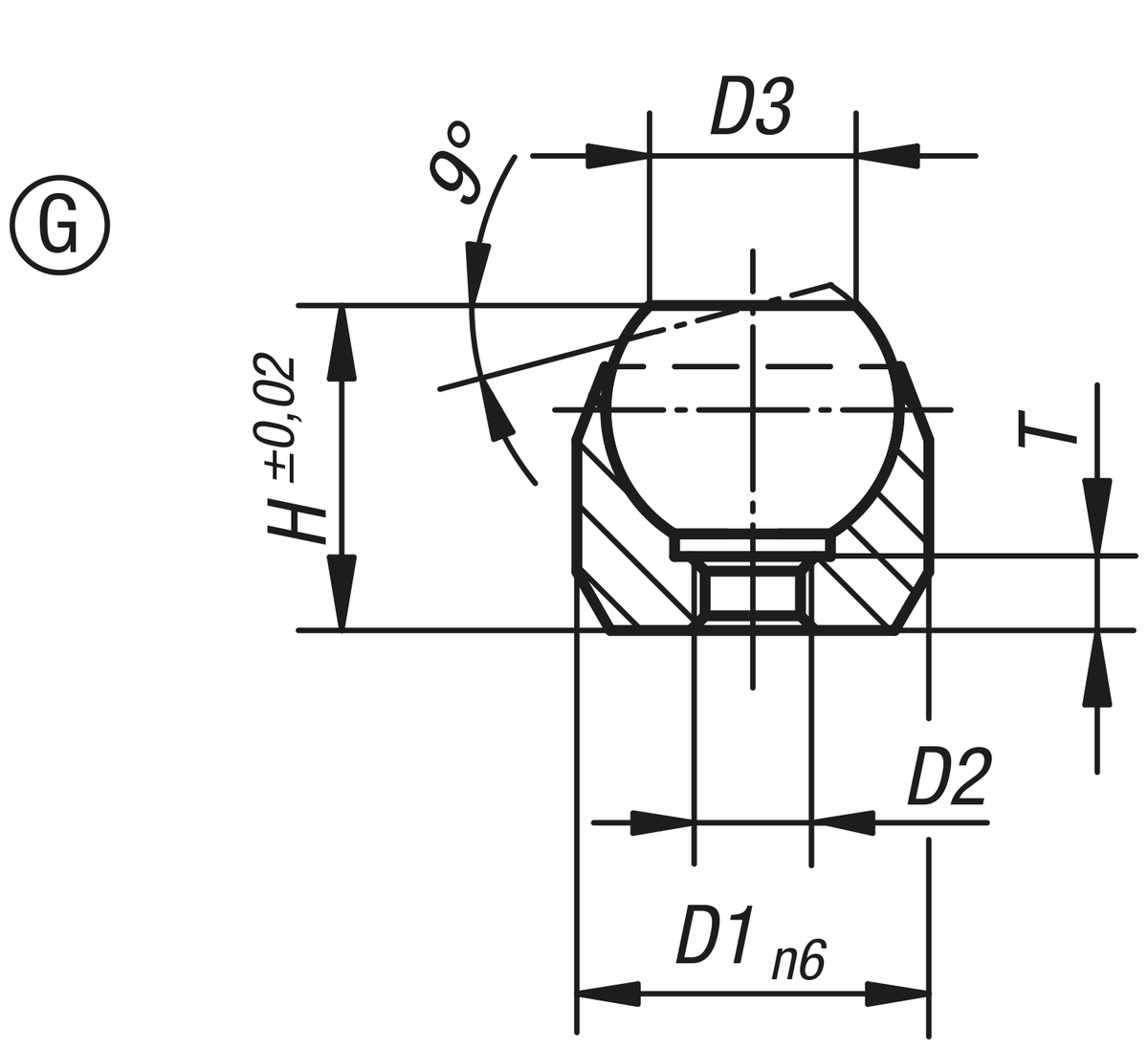

Form G: med passningsfäste, kula avplanad, plan
Form H: presspassning , kula avplanad, med POM insats

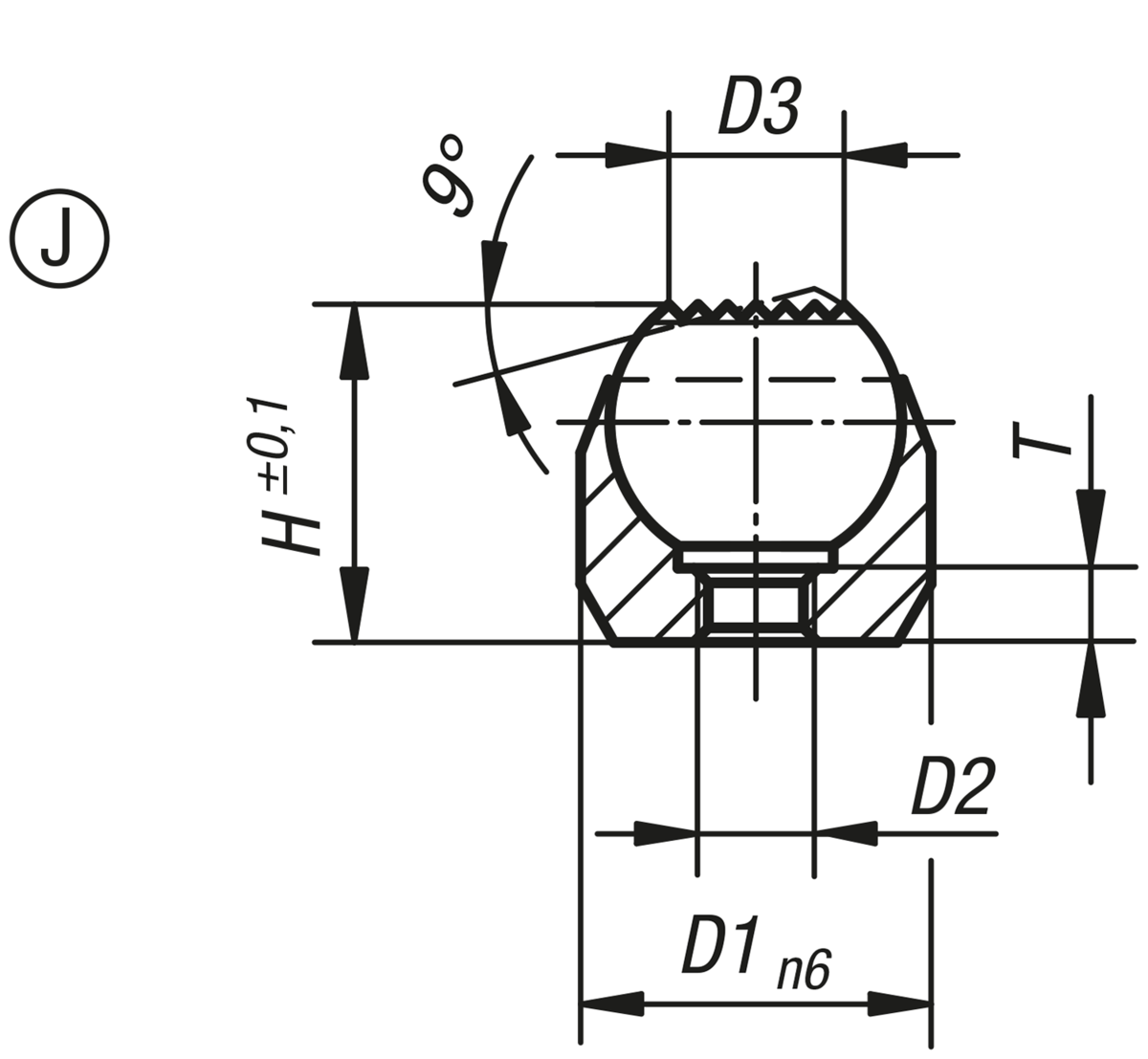

Form J: med passningsfäste, kula avplanad, med räfflor

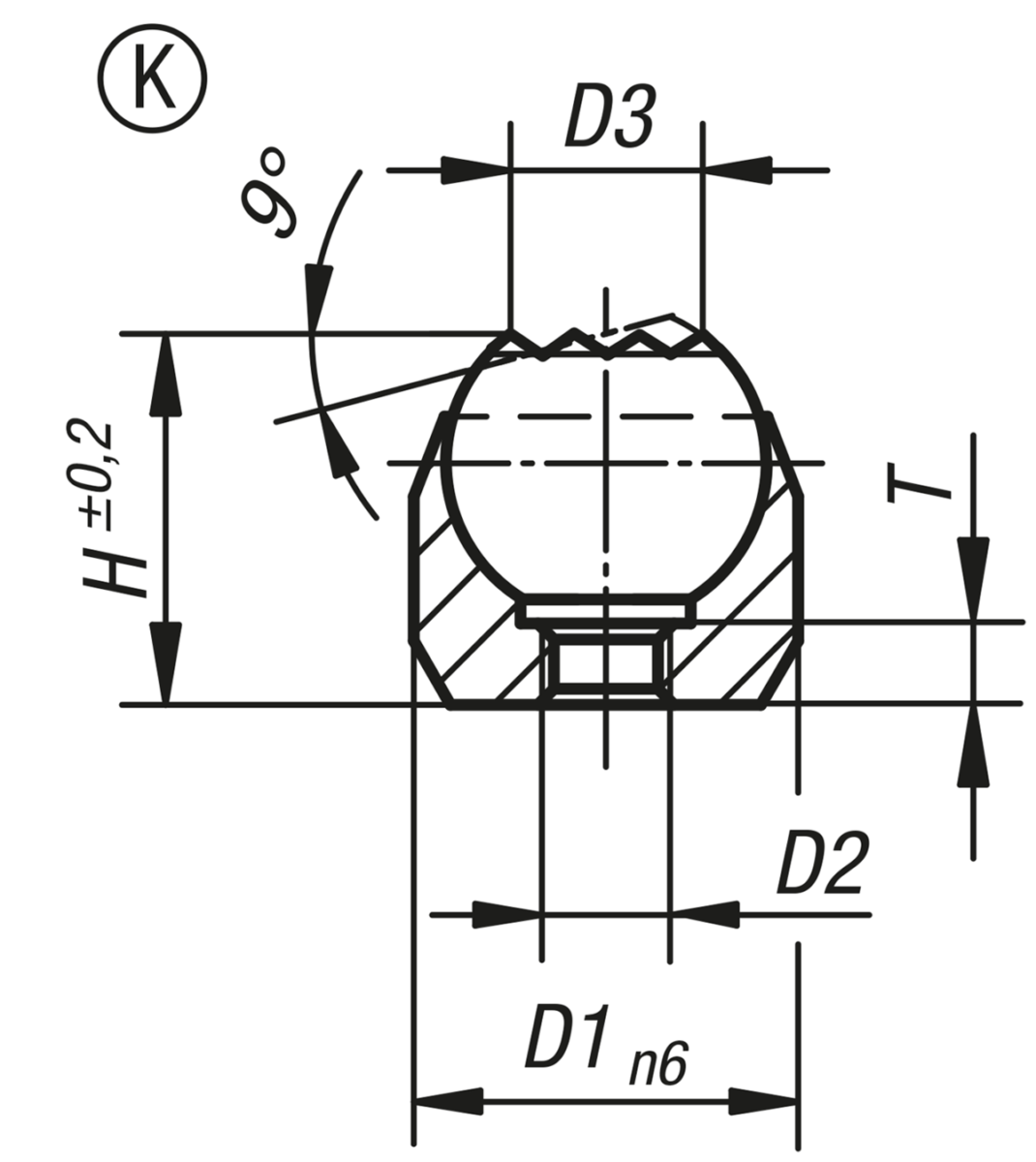

Form K: presspassning, kula avplanad, med karbidinsats NedladdningHär finns informationen samlad som PDF:
Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.
|
Ritningar (total översikt) |
|
Pendelstöd, Form D, med utvändig gänga, utplanad kula, med POM insats |
Mer information |
Beställningsnr.
| Form | B | D1 | D2 | D3 | H | Kul-Ø | SW | Belastningsförmåga
max. kN (endast vid
statisk belastning) | CAD | Tillb. | Pris | Beställ |
|---|
| K0282.208 | D | 8 | 13 | M8 | 7,9 | 13 | 10 | 11 | 10 |  | | 330,84 SEK | | | K0282.210 | D | 10 | 20 | M10 | 12,7 | 18 | 16 | 17 | 25 | | | 421,79 SEK | | | K0282.212 | D | 12 | 20 | M12 | 12,7 | 18 | 16 | 17 | 25 | | | 423,51 SEK | |
|
Pendelstöd, Form F, med yttergänga, avplanad kula, räfflade |
Mer information |
| Beställningsnr. | Form | B | D1 | D2 | D3 | H | Kul-Ø | SW | Belastningsförmåga
max. kN (endast vid
statisk belastning) | CAD | Tillb. | Pris | Beställ |
|---|
| K0282.308 | F | 8 | 13 | M8 | 7,2 | 13 | 10 | 11 | 10 | | | 308,57 SEK | | | K0282.310 | F | 10 | 20 | M10 | 10,5 | 18 | 16 | 17 | 25 | | | 429,75 SEK | | | K0282.312 | F | 12 | 20 | M12 | 10,5 | 18 | 16 | 17 | 25 | | | 429,75 SEK | | | K0282.316 | F | 16 | 30 | M16 | 20 | 27 | 25 | 27 | 90 | | | 528,12 SEK | | | K0282.320 | F | 20 | 50 | M20 | 34,5 | 35 | 40 | 41 | 165 | | | 1 666,58 SEK | |
|
|
Pendelstöd, Form G, med passningsfäste, avplanad kula, plana |
Mer information |
| Beställningsnr. | Form | D1 | D2 | D3 | H | T | Kul-Ø | Fästhål
| Belastningsförmåga
max. kN (endast vid
statisk belastning) | CAD | Tillb. | Pris | Beställ |
|---|
| K0282.403 | G | 12 | M3 | 7,2 | 11 | 3,5 | 10 | ø 12 H7X6 min. | 10* | | | 225,80 SEK | | | K0282.404 | G | 18 | M4 | 10,5 | 17 | 4,4 | 16 | ø 18 H7X8 min. | 25* | | | 313,30 SEK | | | K0282.405 | G | 28 | M5 | 20 | 25 | 6,3 | 25 | ø 28 H7X13 min. | 90* | | | 398,97 SEK | |
|
Pendelstöd, Form H, presspassning , utplanad kula, med POM insats |
Mer information |
| Beställningsnr. | Form | D1 | D2 | D3 | H | T | Kul-Ø | Fästhål
| Belastningsförmåga
max. kN (endast vid
statisk belastning) | CAD | Tillb. | Pris | Beställ |
|---|
| K0282.503 | H | 12 | M3 | 7,9 | 11 | 3 | 10 | ø 12 H7X6 min. | 10* | | | 313,30 SEK | | | K0282.504 | H | 18 | M4 | 12,7 | 17 | 4 | 16 | ø 18 H7X8 min. | 25* | | | 415,86 SEK | | | K0282.505 | H | 28 | M5 | 19,05 | 25 | 6 | 25 | ø 28 H7X13 min. | 90* | | | 534,25 SEK | |
|
Pendelstöd, Form J, med passningsfäste, kula avplanad, med räffling |
Mer information |
| Beställningsnr. | Form | D1 | D2 | D3 | H | T | Kul-Ø | Fästhål
| Belastningsförmåga
max. kN (endast vid
statisk belastning) | CAD | Tillb. | Pris | Beställ |
|---|
| K0282.603 | J | 12 | M3 | 7,2 | 11 | 3,5 | 10 | ø 12 H7X6 min. | 10* | | | 296,08 SEK | | | K0282.604 | J | 18 | M4 | 10,5 | 17 | 4,4 | 16 | ø 18 H7X8 min. | 25* | | | 403,38 SEK | | | K0282.605 | J | 28 | M5 | 20 | 25 | 6,3 | 25 | ø 28 H7X13 min. | 90* | | | 506,05 SEK | |
|
Pendelstöd, Form K, presspassning, utplanad kula, med karbidinsats |
Mer information |
| Beställningsnr. | Form | D1 | D2 | D3 | H | T | Kul-Ø | Fästhål
| Belastningsförmåga
max. kN (endast vid
statisk belastning) | CAD | Tillb. | Pris | Beställ |
|---|
| K0282.804 | K | 18 | M4 | 12,7 | 17 | 4 | 16 | ø 18 H7X8 min. | 25* | | | 574,93 SEK | | | K0282.803 | K | 12 | M3 | 7,9 | 11 | 3 | 10 | ø 12 H7X6 min. | 10* | | | 462,47 SEK | | | K0282.805 | K | 28 | M5 | 19,05 | 25 | 6 | 25 | ø 28 H7X13 min. | 90* | | | 644,36 SEK | |
|
