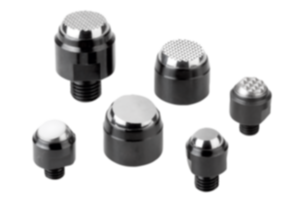

K0286Pendelstöd med automatisk återgång |
Tillbaka |
|
|

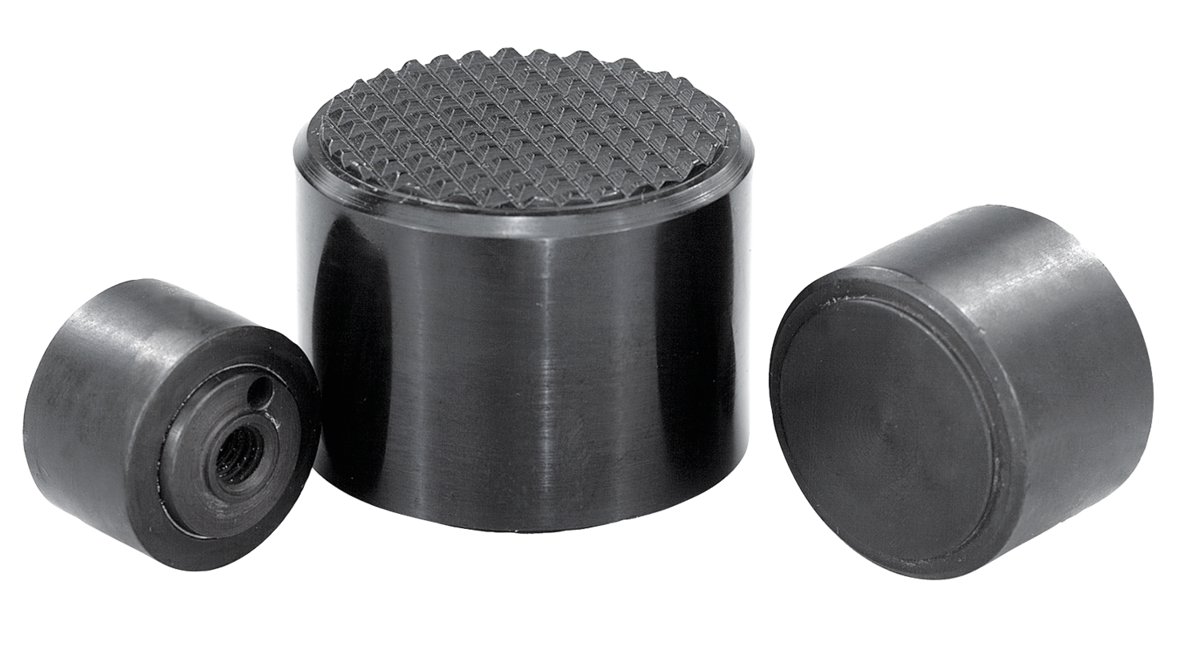

BeskrivningMaterial:Seghärdat stål.Utförande:Härdat och brunerat.Anmärkning:Pendelstöden används för att stötta och spänna fast obearbetade och bearbetade arbetsstycken.
Dessutom används de som anslag, stöd och tryckstycken i fixtur- och verktygsbygge.Fördelar:- En inbyggd O-ring skyddar mot smuts och främmande partiklar.

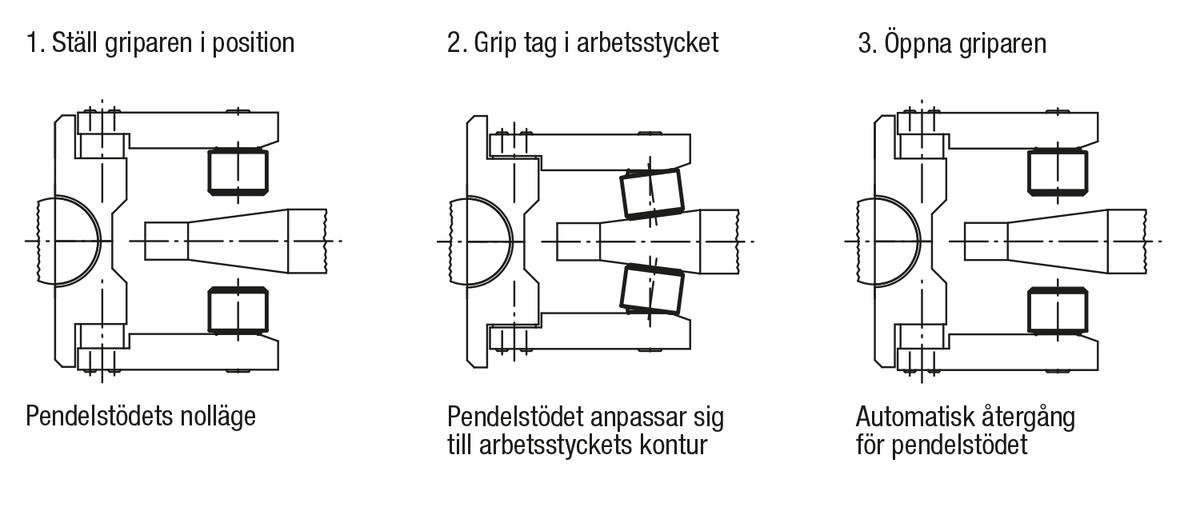

- Stödytan återgår automatiskt till viloläget efter lossning.
- Kompakt form med hög belastningsförmåga.Ritningsinformation:Form C: anliggning plan

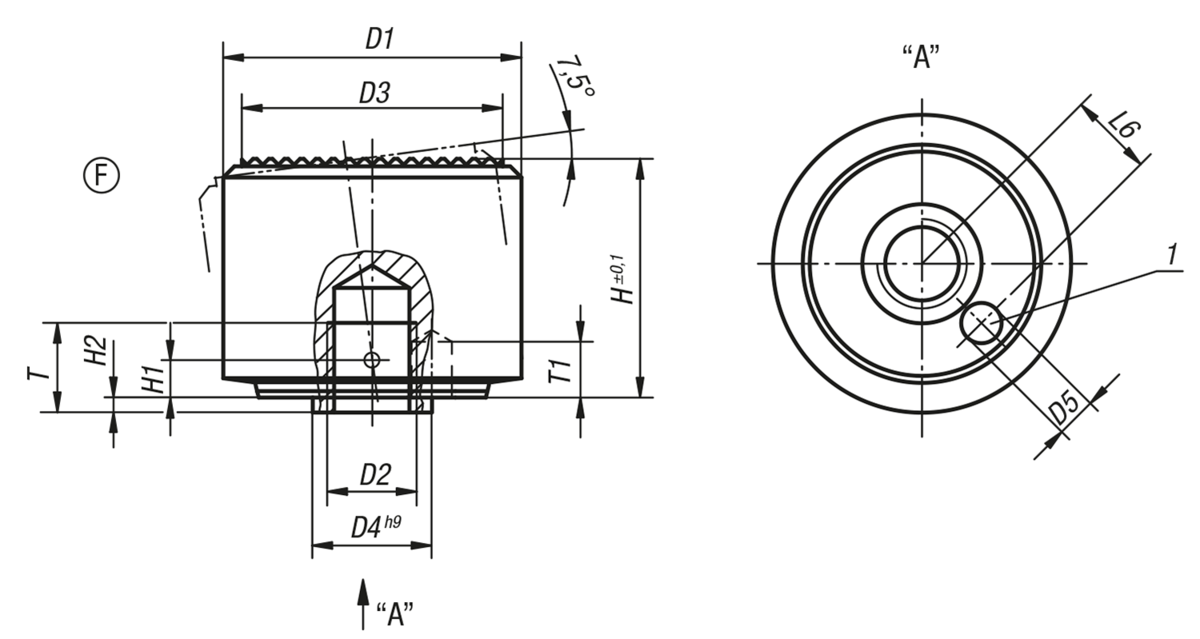

Form F: anliggning med räffling

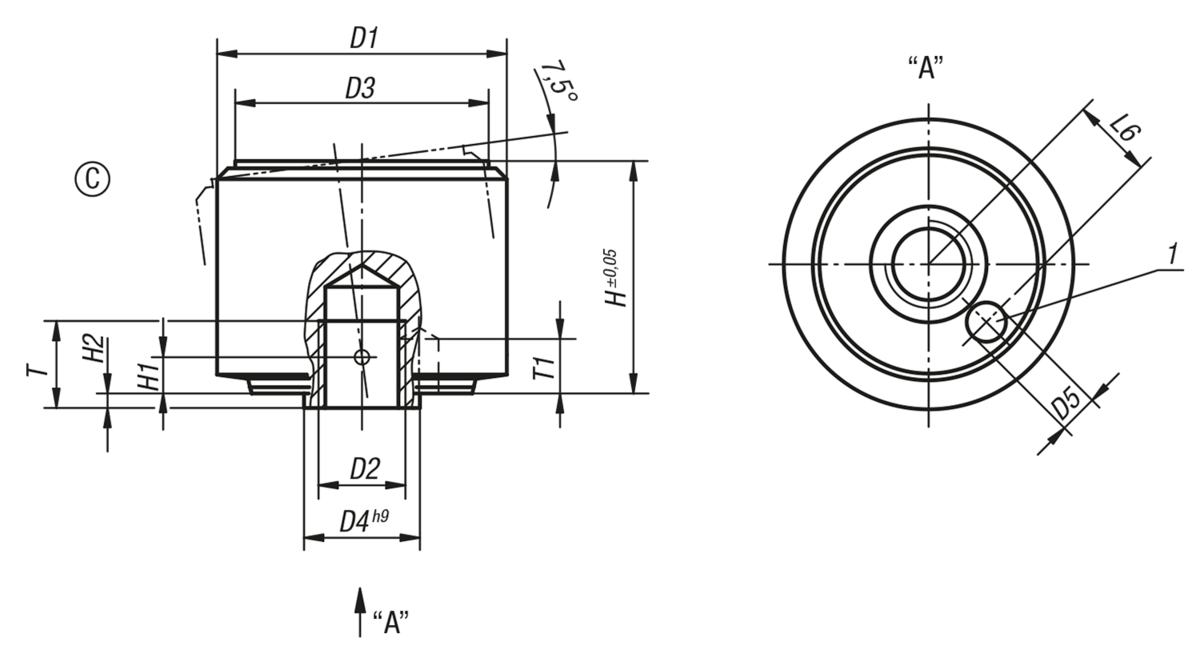

1) Hål för stift som vridsäkring NedladdningHär finns informationen samlad som PDF:
Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.
|
Ritningar (total översikt) |
Pendelstöd med
automatisk återgång, Form C, anliggning plan |
Mer information |
| Beställningsnr. | Form | D1 | D2 | D3 | D4 | D5 | H | H1 | H2 | T | T1 | L6 | Belastningsförmåga
max. kN (endast vid
statisk belastning) | CAD | Tillb. | Pris | Beställ |
|---|
| K0286.105 | C | 18 | M5 | 15 | 7 | 1,8 | 14 | 2,1 | 0,8 | 5 | 3 | 4,6 | 30 |  | | 419,31 SEK | | | K0286.106 | C | 22 | M6 | 18 | 8 | 2,8 | 16,5 | 2,5 | 1 | 6 | 4 | 5,6 | 50 | | | 461,93 SEK | | | K0286.108 | C | 28 | M8 | 23 | 11 | 3,3 | 21,5 | 3,4 | 1,3 | 8 | 5 | 7,5 | 90 | | | 461,93 SEK | | | K0286.110 | C | 34 | M10 | 29 | 13 | 4,4 | 27 | 4,2 | 1,6 | 10 | 6 | 9,2 | 140 | | | 556,10 SEK | | | K0286.112 | C | 40 | M12 | 35 | 16 | 5,4 | 32 | 5 | 2 | 12 | 8 | 11,3 | 220 | | | 658,67 SEK | |
|
Pendelstöd med
automatisk återgång, Form F, räfflad anliggning |
Mer information |
| Beställningsnr. | Form | D1 | D2 | D3 | D4 | D5 | H | H1 | H2 | T | T1 | L6 | Belastningsförmåga
max. kN (endast vid
statisk belastning) | CAD | Tillb. | Pris | Beställ |
|---|
| K0286.305 | F | 18 | M5 | 15 | 7 | 1,8 | 14 | 2,1 | 0,8 | 5 | 3 | 4,6 | 30 | | | 564,50 SEK | | | K0286.306 | F | 22 | M6 | 18 | 8 | 2,8 | 16,5 | 2,5 | 1 | 6 | 4 | 5,6 | 50 | | | 633,05 SEK | | | K0286.308 | F | 28 | M8 | 23 | 11 | 3,3 | 21,5 | 3,4 | 1,3 | 8 | 5 | 7,5 | 90 | | | 633,05 SEK | | | K0286.310 | F | 34 | M10 | 29 | 13 | 4,4 | 27 | 4,2 | 1,6 | 10 | 6 | 9,2 | 140 | | | 769,95 SEK | | | K0286.312 | F | 40 | M12 | 35 | 16 | 5,4 | 32 | 5 | 2 | 12 | 8 | 11,3 | 220 | | | 880,92 SEK | |
|
