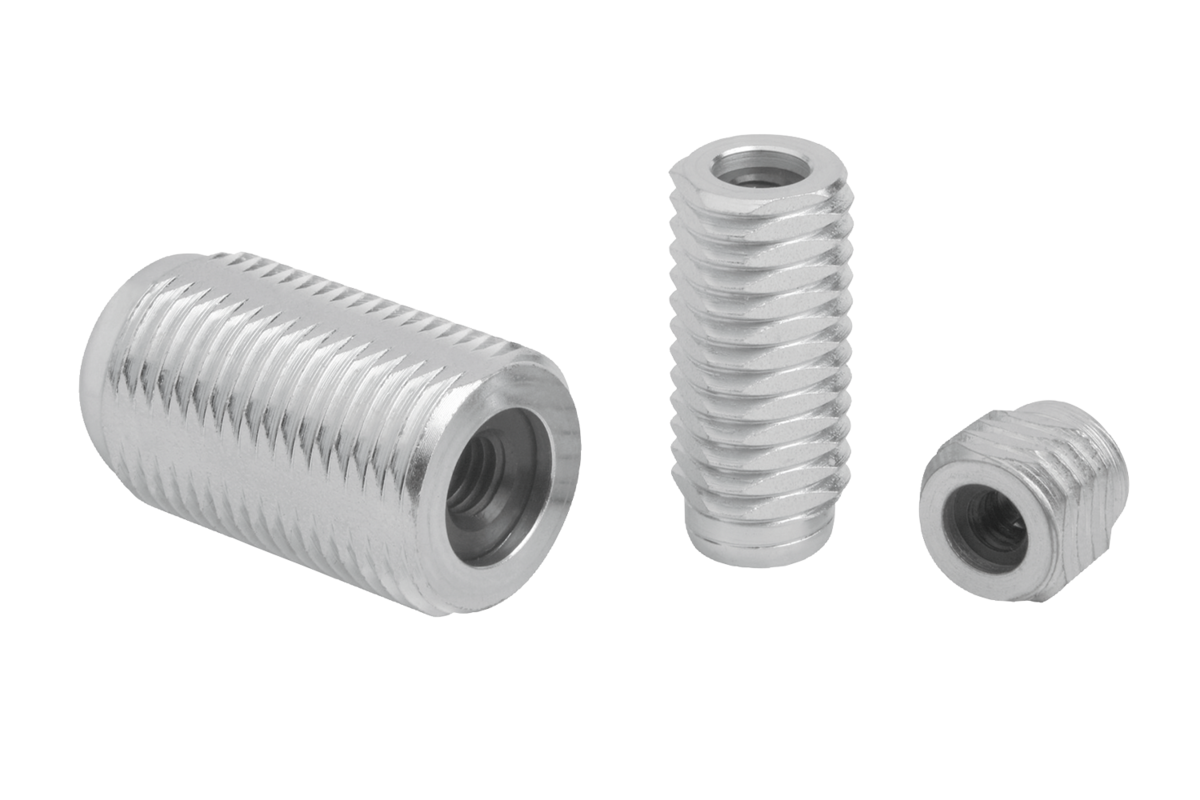

Fjädrande sidotryckstycken med gängad hylsa, utan tryckstift
K0372

Fjädrande sidotryckstycken med gängad hylsa, utan tryckstift

Tillbaka

Artikelbeskrivning/produktbilder

Visa/filtrera alla artiklar
BeskrivningMaterial:Stål.Utförande:Hylsa blåförzinkad.
Fästbricka härdad och brunerad.
Anmärkning:Beroende på användningen kan man själv anpassa tryckstiftet och skruva i det i fästbrickans gängade hål.
Den nödvändiga sidotryckkraften (F) kan nås med slaget (S) och den tillhörande längden (L1).
Form B har dessutom en tätning som skyddar mot spån och smuts.
Ritningsinformation:

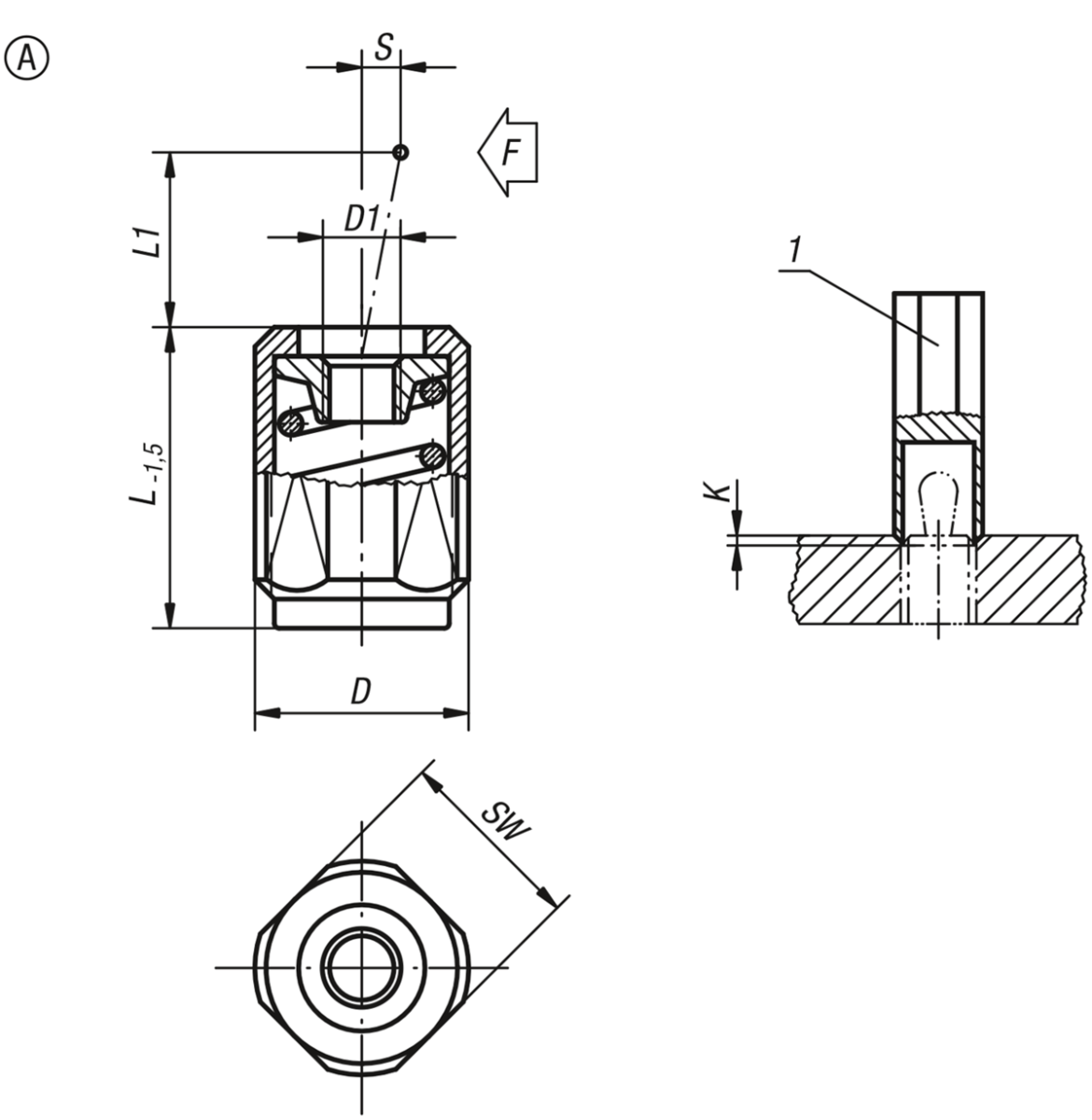

Form A: utan tätning

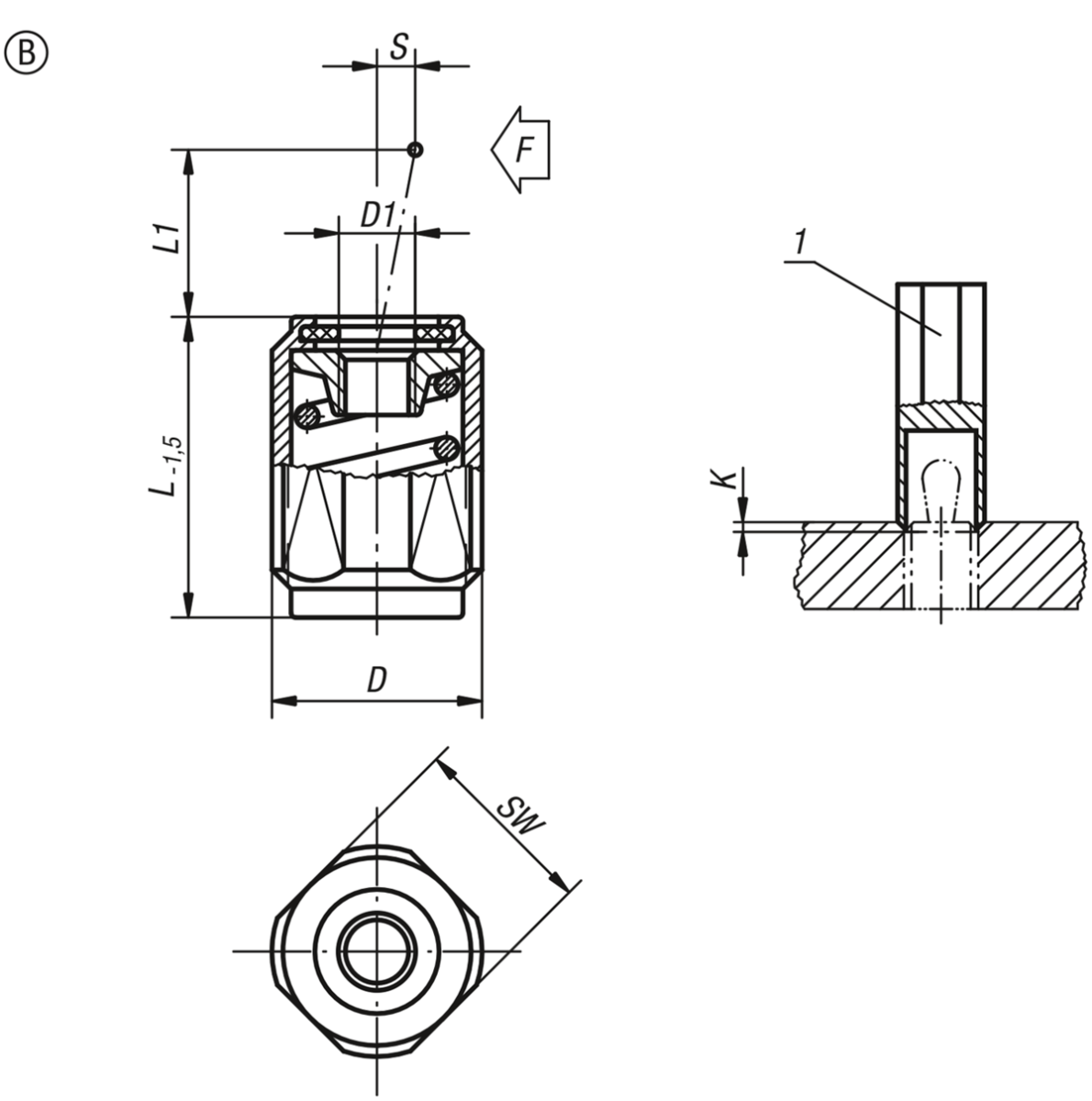

Form B: med tätning

1) Monteringsverktyg
Speciellt:
RoHS
NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.
 Datablad K0372 Fjädrande sidotryckstycken med gängad hylsa, utan tryckstift 220 kB

Ritningar (total översikt)

Fjädrande sidotryckstycken med gängad hylsa, utan tryckstift

Fjädrande sidotryckstycken med gängad hylsa, utan tryckstift, Form A, utan tätning

Mer information

Ritningar

Fjädrande sidotryckstycken med gängad hylsa, utan tryckstift, Form A, utan tätning

Artikelval/-filter.

Beställningsnr.FormDD1KLL1±SSWF
ca N
Beställningsnr.
monterings-
verktyg
CADTillb.PrisBeställ
K0372.1020X12AM12M42x60°11,541,61020K0371.06  66,25 SEK
K0372.1020X20AM12M42x60°1941,61020K0371.06  69,81 SEK
K0372.1020X27AM12M42x60°26,541,61020K0371.06  73,15 SEK
K0372.1040X12AM12M42x60°11,57,521040K0371.06  69,81 SEK
K0372.1040X20AM12M42x60°197,521040K0371.06  73,15 SEK
K0372.1040X27AM12M42x60°26,57,521040K0371.06  76,40 SEK
K0372.1050X12AM12M42x60°11,541,61050K0371.06  66,25 SEK
K0372.1050X20AM12M42x60°1941,61050K0371.06  69,81 SEK
K0372.1050X27AM12M42x60°26,541,61050K0371.06  73,15 SEK
K0372.1075X12AM12M42x60°11,57,521075K0371.06  69,81 SEK
K0372.1075X20AM12M42x60°197,521075K0371.06  73,15 SEK
K0372.1075X27AM12M42x60°26,57,521075K0371.06  76,40 SEK
K0372.1100X12AM12M42x60°11,541,610100K0371.06  66,25 SEK
K0372.1100X20AM12M42x60°1941,610100K0371.06  69,81 SEK
K0372.1100X27AM12M42x60°26,541,610100K0371.06  73,15 SEK
K0372.1150X12AM12M42x60°11,57,5210100K0371.06  69,81 SEK
K0372.1150X20AM12M42x60°197,5210100K0371.06  73,15 SEK
K0372.1150X27AM12M42x60°26,57,5210100K0371.06  76,40 SEK
K0372.1100X16AM18X1,5M62,5x60°1811,53,216100K0371.10  73,15 SEK
K0372.1100X29AM18X1,5M62,5x60°31,511,53,216100K0371.10  79,63 SEK
K0372.1100X43AM18X1,5M62,5x60°4511,53,216100K0371.10  86,74 SEK
K0372.1200X16AM18X1,5M62,5x60°1811,53,216150K0371.10  73,15 SEK
K0372.1200X29AM18X1,5M62,5x60°31,511,53,216150K0371.10  79,63 SEK
K0372.1200X43AM18X1,5M62,5x60°4511,53,216150K0371.10  86,74 SEK
K0372.1300X16AM18X1,5M62,5x60°1811,53,216200K0371.10  73,15 SEK
K0372.1300X29AM18X1,5M62,5x60°31,511,53,216200K0371.10  79,63 SEK
K0372.1300X43AM18X1,5M62,5x60°4511,53,216200K0371.10  86,74 SEK

Fjädrande sidotryckstycken med gängad hylsa, utan tryckstift, Form B, med tätning

Mer information

Ritningar

Fjädrande sidotryckstycken med gängad hylsa, utan tryckstift, Form B, med tätning

Artikelval/-filter.

Beställningsnr.FormDD1KLL1±SSWF
ca N
Beställningsnr.
monterings-
verktyg
CADTillb.PrisBeställ
K0372.2020X12BM12M42x60°11,541,61020K0371.06  74,61 SEK
K0372.2020X20BM12M42x60°1941,61020K0371.06  77,96 SEK
K0372.2020X27BM12M42x60°26,541,61020K0371.06  81,72 SEK
K0372.2040X12BM12M42x60°11,57,521040K0371.06  77,96 SEK
K0372.2040X20BM12M42x60°197,521040K0371.06  81,72 SEK
K0372.2040X27BM12M42x60°26,57,521040K0371.06  85,17 SEK
K0372.2050X12BM12M42x60°11,541,61050K0371.06  74,61 SEK
K0372.2050X20BM12M42x60°1941,61050K0371.06  77,96 SEK
K0372.2050X27BM12M42x60°26,541,61050K0371.06  81,72 SEK
K0372.2075X12BM12M42x60°11,57,521075K0371.06  77,96 SEK
K0372.2075X20BM12M42x60°197,521075K0371.06  81,72 SEK
K0372.2075X27BM12M42x60°26,57,521075K0371.06  85,17 SEK
K0372.2100X12BM12M42x60°11,541,610100K0371.06  74,61 SEK
K0372.2100X20BM12M42x60°1941,610100K0371.06  77,96 SEK
K0372.2100X27BM12M42x60°26,541,610100K0371.06  81,72 SEK
K0372.2150X12BM12M42x60°11,57,5210100K0371.06  77,96 SEK
K0372.2150X20BM12M42x60°197,5210100K0371.06  81,72 SEK
K0372.2150X27BM12M42x60°26,57,5210100K0371.06  85,17 SEK
K0372.2100X16BM18X1,5M62,5x60°1811,53,216100K0371.10  81,72 SEK
K0372.2100X29BM18X1,5M62,5x60°31,511,53,216100K0371.10  88,52 SEK
K0372.2100X43BM18X1,5M62,5x60°4511,53,216100K0371.10  95,30 SEK
K0372.2200X16BM18X1,5M62,5x60°1811,53,216150K0371.10  81,72 SEK
K0372.2200X29BM18X1,5M62,5x60°31,511,53,216150K0371.10  88,52 SEK
K0372.2200X43BM18X1,5M62,5x60°4511,53,216150K0371.10  95,30 SEK
K0372.2300X16BM18X1,5M62,5x60°1811,53,216200K0371.10  81,72 SEK
K0372.2300X29BM18X1,5M62,5x60°31,511,53,216200K0371.10  88,52 SEK
K0372.2300X43BM18X1,5M62,5x60°4511,53,216200K0371.10  95,30 SEK
