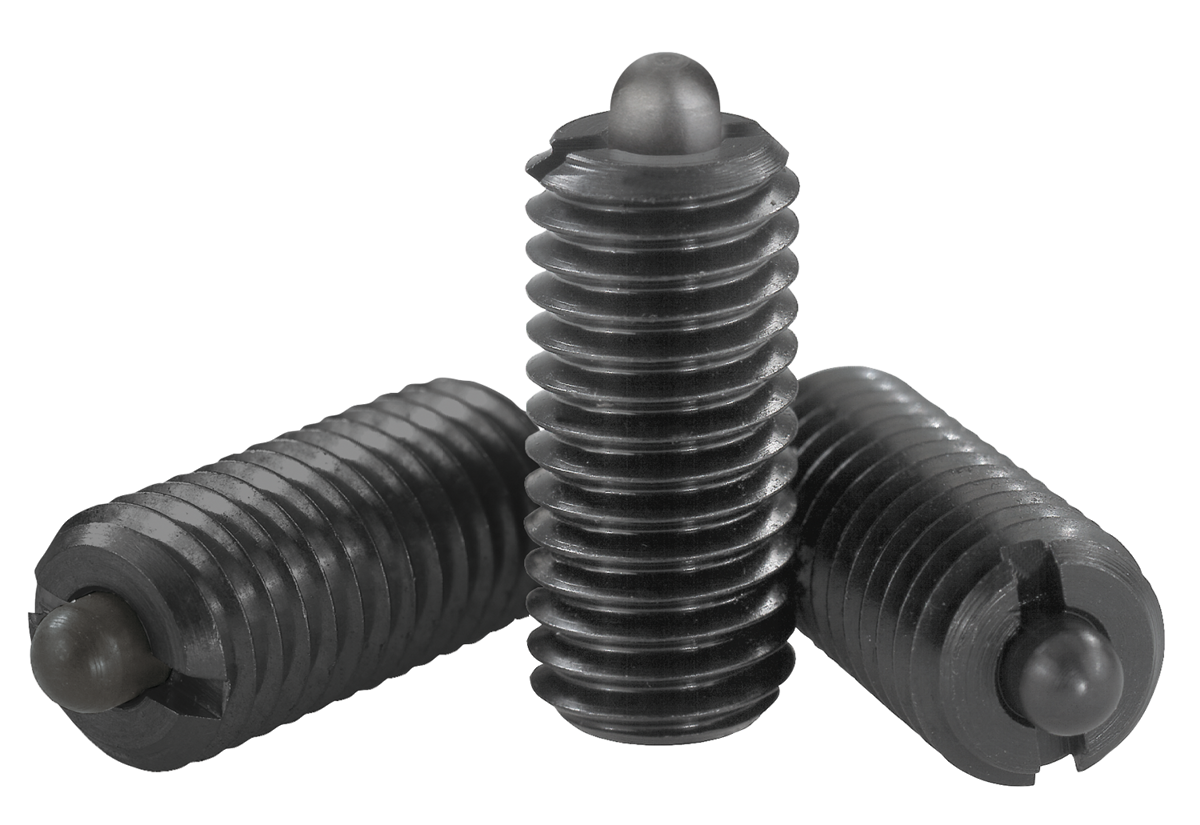

K0317Fjädrande tryckstycken med insexkant och tryckstift, stål |
Tillbaka |
|
|
BeskrivningMaterial:Hylsa i stål hållfasthetsklass 5.8.
Tryckstift i stål.
Fjäder i fjäderstål kl. D.Utförande:Brunerat. Tryckstift härdat.Ritningsinformation:Speciellt: NedladdningHär finns informationen samlad som PDF:
Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.
|
Ritningar (total översikt) |
Fjädrande tryckstycken
med insexkant och tryckstift, standard-fjäderkraft |
Mer information |
Beställningsnr.
| D | D1 | H | L | T1 | N | S | Fjäderkraft
början
F1 ca N | Fjäderkraft
slut
F2 ca N | Beställningsnr.
Monteringsnyckel | CAD | Tillb. | Pris | Beställ |
|---|
| K0317.03 | M3 | 1 | 1,5 | 10 | 1 | 0,4 | 0,7 | 0,5 | 3 | K0317.903 |  |  | 25,63 SEK | | | K0317.04 | M4 | 1,5 | 1,5 | 15 | 0,6 | 0,6 | 1,3 | 5 | 16 | K0317.904 | | | 19,98 SEK | | | K0317.05 | M5 | 2,4 | 2,3 | 18 | 0,8 | 0,8 | 1,5 | 6 | 20 | K0317.905 | | | 19,19 SEK | | | K0317.06 | M6 | 2,7 | 2,5 | 20 | 1 | 1 | 2 | 7 | 20 | K0317.906 | | | 19,87 SEK | | | K0317.08 | M8 | 3,5 | 3 | 22 | 1,4 | 1,2 | 2,5 | 9 | 35 | K0317.908 | | | 23,48 SEK | | | K0317.10 | M10 | 4 | 3 | 22 | 1,4 | 1,6 | 3 | 9 | 35 | K0317.910 | | | 26,19 SEK | | | K0317.12 | M12 | 6 | 4 | 28 | 2 | 2 | 4 | 12 | 55 | K0317.912 | | | 33,64 SEK | | | K0317.16 | M16 | 7,5 | 5 | 32 | 2,5 | 2,5 | 5 | 45 | 100 | K0317.916 | | | 43,12 SEK | | | K0317.20 | M20 | 10 | 7 | 40 | 3 | 2,5 | 6 | 60 | 120 | - | | | 55,20 SEK | | | K0317.24 | M24 | 12 | 10 | 52 | 3 | 2,5 | 8 | 80 | 160 | - | | | 97,64 SEK | |
|
Fjädrande tryckstycken med insexkant och tryckstift, lätt fjäderkraft |
Mer information |
Beställningsnr.
| D | D1 | H | L | T1 | N | S | Fjäderkraft
början
F1 ca N | Fjäderkraft
slut
F2 ca N | Beställningsnr.
Monteringsnyckel | CAD | Tillb. | Pris | Beställ |
|---|
| K0317.104 | M4 | 1,5 | 1,5 | 15 | 0,6 | 0,6 | 1,3 | 2 | 7 | K0317.904 | | | 20,54 SEK | | | K0317.105 | M5 | 2,4 | 2,3 | 18 | 0,8 | 0,8 | 1,5 | 3 | 10 | K0317.905 | | | 21,22 SEK | | | K0317.106 | M6 | 2,7 | 2,5 | 20 | 1 | 1 | 2 | 3 | 9 | K0317.906 | | | 21,56 SEK | | | K0317.108 | M8 | 3,5 | 3 | 22 | 1,4 | 1,2 | 2,5 | 4 | 16 | K0317.908 | | | 25,51 SEK | | | K0317.110 | M10 | 4 | 3 | 22 | 1,4 | 1,6 | 3 | 4 | 16 | K0317.910 | | | 28,11 SEK | | | K0317.112 | M12 | 6 | 4 | 28 | 2 | 2 | 4 | 5 | 27 | K0317.912 | | | 36,46 SEK | | | K0317.116 | M16 | 7,5 | 5 | 32 | 2,5 | 2,5 | 5 | 20 | 45 | K0317.916 | | | 46,62 SEK | |
|
Fjädrande tryckstycken med insexkant och tryckstift, förstärkt fjäderkraft |
Mer information |
Beställningsnr.
| D | D1 | H | L | T1 | N | S | Fjäderkraft
början
F1 ca N | Fjäderkraft
slut
F2 ca N | Beställningsnr.
Monteringsnyckel | CAD | Tillb. | Pris | Beställ |
|---|
| K0317.205 | M5 | 2,4 | 2,3 | 18 | 0,8 | 0,8 | 1,5 | 11 | 29 | K0317.905 | | | 20,77 SEK | | | K0317.206 | M6 | 2,7 | 2,5 | 20 | 1 | 1 | 2 | 14 | 37 | K0317.906 | | | 21,56 SEK | | | K0317.208 | M8 | 3,5 | 3 | 22 | 1,4 | 1,2 | 2,5 | 22 | 65 | K0317.908 | | | 25,96 SEK | | | K0317.210 | M10 | 4 | 3 | 22 | 1,4 | 1,6 | 3 | 19 | 70 | K0317.910 | | | 28,56 SEK | | | K0317.212 | M12 | 6 | 4 | 28 | 2 | 2 | 4 | 25 | 85 | K0317.912 | | | 37,14 SEK | | | K0317.216 | M16 | 7,5 | 5 | 32 | 2,5 | 2,5 | 5 | 60 | 150 | K0317.916 | | | 47,53 SEK | | | K0317.220 | M20 | 10 | 7 | 40 | 3 | 2,5 | 6 | 75 | 190 | - | | | 60,73 SEK | | | K0317.224 | M24 | 12 | 10 | 52 | 3 | 2,5 | 8 | 95 | 240 | - | | | 107,80 SEK | |
|
