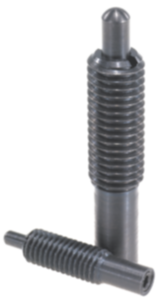

K0657Fjädrande tryckstycken med insexkant och tryckstift, långt... |
Tillbaka |
|
Artikelbeskrivning/produktbilder |
|
|

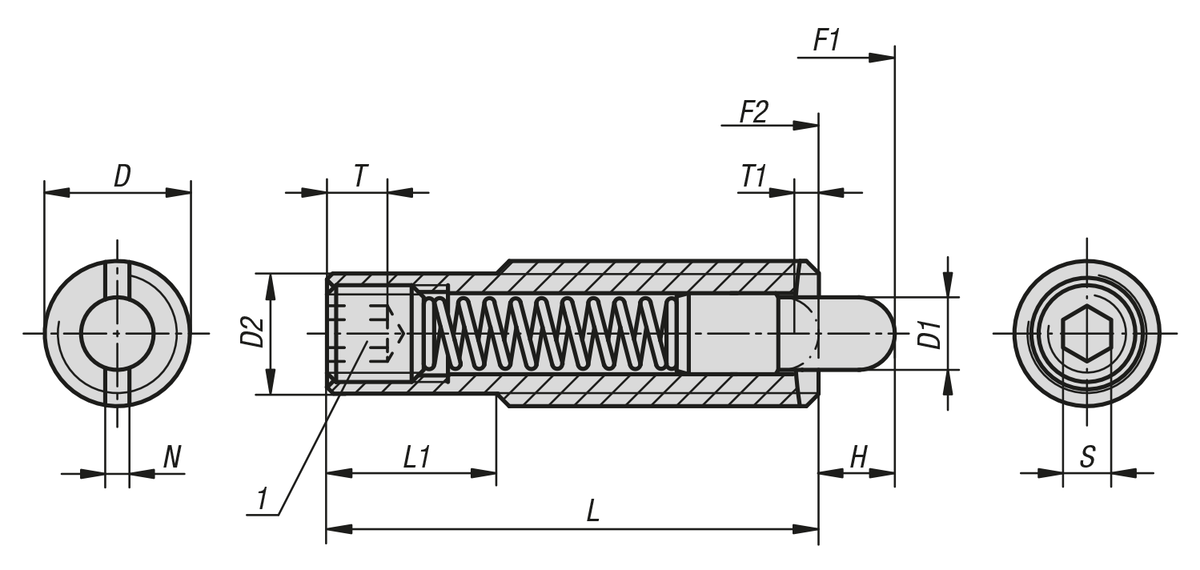

BeskrivningMaterial:Hylsa i stål hållfasthetsklass 5.8.
Tryckstift i stål.
Fjäder i fjäderstål kl. D.Utförande:Brunerat. Tryckstift härdat.Anmärkning:Detta tryckstycke används oftast som avtrycksstift och som fjädrande anslag i verktygsbygge.Ritningsinformation:Speciellt: NedladdningHär finns informationen samlad som PDF:
Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.
|
Beställningsnr.
| D | D1 | D2 | L | L1 | H | T | T1 | N | S | Fjäderkraft
början
F1 ca N | Fjäderkraft
slut
F2 ca N | Beställningsnr.
Monteringsnyckel | CAD | Tillb. | Pris | Beställ |
|---|
| K0657.608X30 | M8 | 3,5 | 6,2 | 30 | 10 | 6 | - | 1,4 | 1,2 | 2,5 | 8 | 20 | K0317.908 |  |  | 155,77 SEK | | | K0657.608X40 | M8 | 3,5 | 6,2 | 40 | 20 | 8 | - | 1,4 | 1,2 | 2,5 | 10 | 28 | K0317.908 | | | 178,34 SEK | | | K0657.608X50 | M8 | 3,5 | 6,2 | 50 | 30 | 10 | - | 1,4 | 1,2 | 2,5 | 12 | 38 | K0317.908 | | | 207,81 SEK | | | K0657.608X60 | M8 | 3,5 | 6,2 | 60 | 40 | 15 | - | 1,4 | 1,2 | 2,5 | 15 | 45 | K0317.908 | | | 251,71 SEK | | | K0657.610X40 | M10 | 4 | 8 | 40 | 10 | 8 | - | 1,4 | 1,6 | 3 | 12 | 30 | K0317.910 | | | 171,34 SEK | | | K0657.610X50 | M10 | 4 | 8 | 50 | 20 | 10 | - | 1,4 | 1,6 | 3 | 16 | 46 | K0317.910 | | | 196,07 SEK | | | K0657.610X60 | M10 | 4 | 8 | 60 | 30 | 15 | - | 1,4 | 1,6 | 3 | 20 | 55 | K0317.910 | | | 225,64 SEK | | | K0657.610X80 | M10 | 4 | 8 | 80 | 50 | 20 | - | 1,4 | 1,6 | 3 | 25 | 65 | K0317.910 | | | 269,32 SEK | | | K0657.612X50 | M12 | 6 | 9,6 | 50 | 20 | 10 | - | 2 | 2 | 4 | 20 | 50 | K0317.912 | | | 194,71 SEK | | | K0657.612X60 | M12 | 6 | 9,6 | 60 | 30 | 15 | - | 2 | 2 | 4 | 25 | 76 | K0317.912 | | | 218,87 SEK | | | K0657.612X80 | M12 | 6 | 9,6 | 80 | 50 | 20 | - | 2 | 2 | 4 | 35 | 102 | K0317.912 | | | 248,10 SEK | | | K0657.612X100 | M12 | 6 | 9,6 | 100 | 70 | 25 | - | 2 | 2 | 4 | 40 | 102 | K0317.912 | | | 292,24 SEK | | | K0657.616X60 | M16 | 7,5 | 13,4 | 60 | 30 | 12 | - | 2,5 | 2,5 | 5 | 30 | 64 | K0317.916 | | | 208,59 SEK | | | K0657.616X80 | M16 | 7,5 | 13,4 | 80 | 50 | 20 | - | 2,5 | 2,5 | 5 | 30 | 110 | K0317.916 | | | 247,31 SEK | | | K0657.616X100 | M16 | 7,5 | 13,4 | 100 | 70 | 30 | - | 2,5 | 2,5 | 5 | 30 | 120 | K0317.916 | | | 364,93 SEK | | | K0657.616X120 | M16 | 7,5 | 13,4 | 120 | 90 | 40 | - | 2,5 | 2,5 | 5 | 20 | 130 | K0317.916 | | | 422,38 SEK | |
