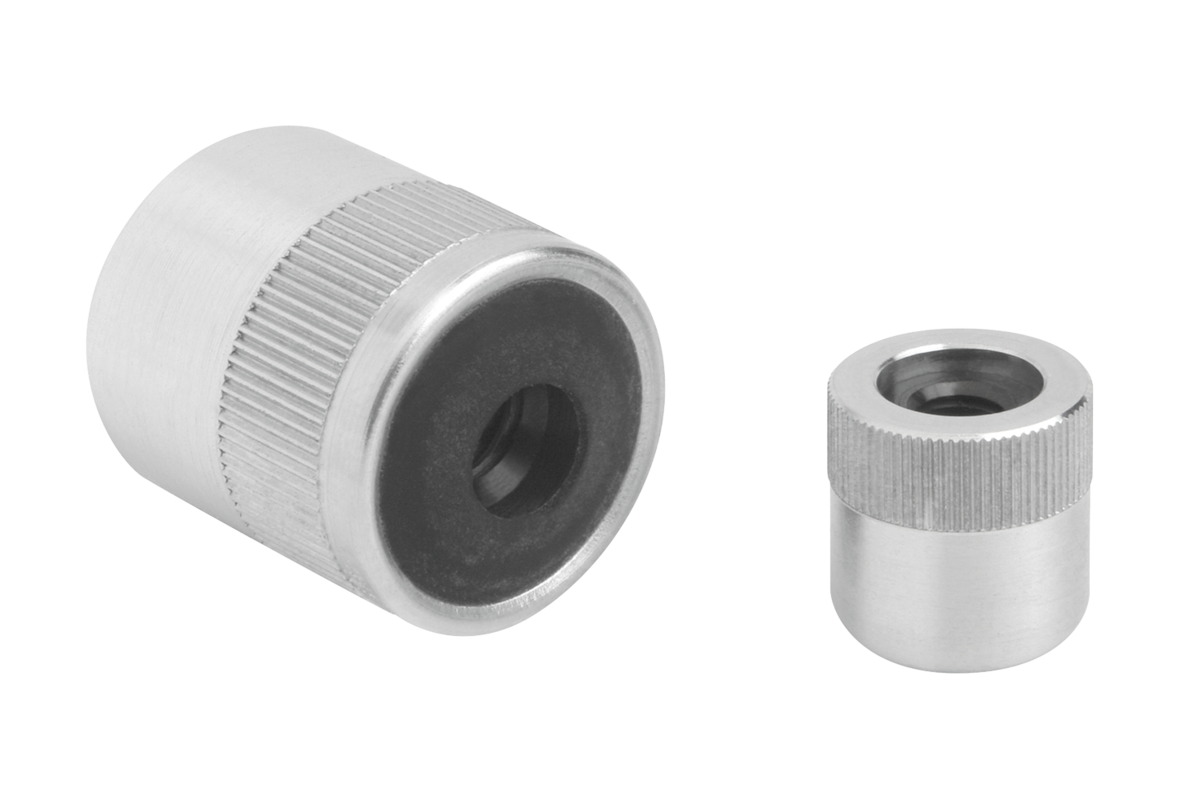

K0370Fjädrande sidotryckstycken utan tryckstift |
Tillbaka |
|
|
BeskrivningMaterial:Hylsa i aluminium. Fästbricka i stål. Fjäder i stål.Utförande:Hylsa blåförzinkad.
Fästbricka härdad och brunerad.Anmärkning:Beroende på användningen kan man själv anpassa tryckstiftet och skruva i det i fästbrickans gängade hål.

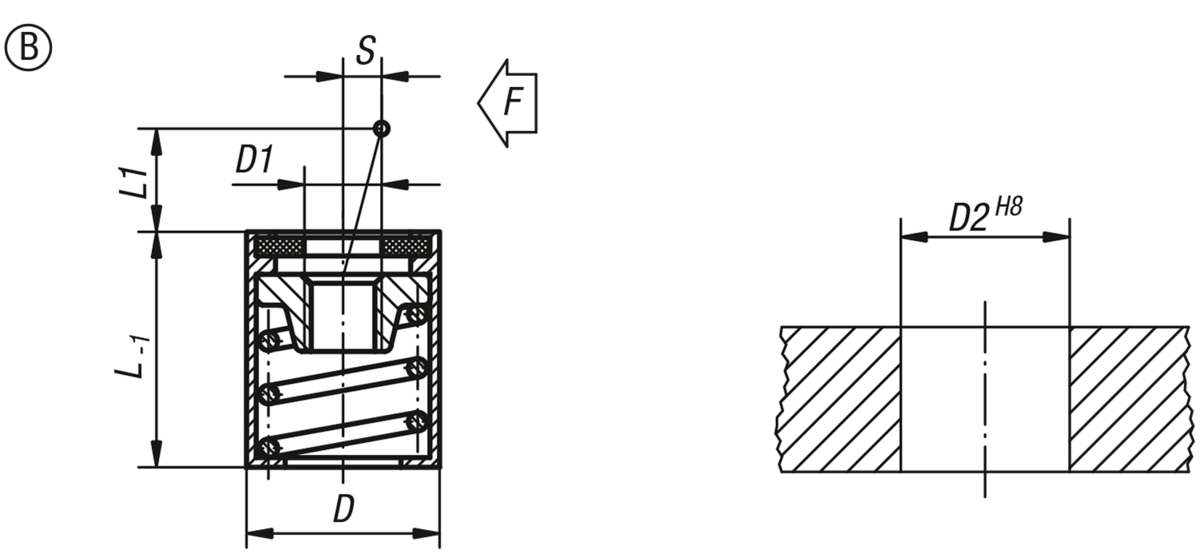

Den nödvändiga sidotryckkraften (F) kan nås med slaget (S) och den tillhörande längden (L1).
Form B har dessutom en tätning som skyddar mot spån och smuts.Speciellt: NedladdningHär finns informationen samlad som PDF:
Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.
|
Ritningar (total översikt) |
Fjädrande sidotryckstycken utan tryckstift, Form A, utan tätning |
Mer information |
| Beställningsnr. | Form
| D | D1 | D2 | L | L1 | S | F
ca N | CAD | Tillb. | Pris | Beställ |
|---|
| K0370.31054 | A | 10 | M4 | 10 | 12 | 4 | 1,6 | 20 |  | | 55,50 SEK | | | K0370.31056 | A | 10 | M4 | 10 | 12 | 4 | 1,6 | 50 | | | 55,50 SEK | | | K0370.31058 | A | 10 | M4 | 10 | 12 | 4 | 1,6 | 100 | | | 55,50 SEK | | | K0370.31064 | A | 10 | M4 | 10 | 12 | 7,5 | 2 | 40 | | | 59,47 SEK | | | K0370.31066 | A | 10 | M4 | 10 | 12 | 7,5 | 2 | 75 | | | 59,47 SEK | | | K0370.31068 | A | 10 | M4 | 10 | 12 | 7,5 | 2 | 100 | | | 59,47 SEK | | | K0370.31104 | A | 16 | M6 | 16 | 18 | 11,5 | 3,2 | 100 | | | 69,60 SEK | | | K0370.31106 | A | 16 | M6 | 16 | 18 | 11,5 | 3,2 | 150 | | | 69,60 SEK | | | K0370.31108 | A | 16 | M6 | 16 | 18 | 11,5 | 3,2 | 200 | | | 69,60 SEK | |
|
Fjädrande sidotryckstycken utan tryckstift, Form B, med tätning |
Mer information |
| Beställningsnr. | Form
| D | D1 | D2 | L | L1 | S | F
ca N | CAD | Tillb. | Pris | Beställ |
|---|
| K0370.32054 | B | 10 | M4 | 10 | 12 | 4 | 1,6 | 20 | | | 67,93 SEK | | | K0370.32056 | B | 10 | M4 | 10 | 12 | 4 | 1,6 | 50 | | | 67,93 SEK | | | K0370.32058 | B | 10 | M4 | 10 | 12 | 4 | 1,6 | 100 | | | 67,93 SEK | | | K0370.32064 | B | 10 | M4 | 10 | 12 | 7,5 | 2 | 40 | | | 71,90 SEK | | | K0370.32066 | B | 10 | M4 | 10 | 12 | 7,5 | 2 | 75 | | | 71,90 SEK | | | K0370.32068 | B | 10 | M4 | 10 | 12 | 7,5 | 2 | 100 | | | 71,90 SEK | | | K0370.32104 | B | 16 | M6 | 16 | 18 | 11,5 | 3,2 | 100 | | | 82,14 SEK | | | K0370.32106 | B | 16 | M6 | 16 | 18 | 11,5 | 3,2 | 150 | | | 82,14 SEK | | | K0370.32108 | B | 16 | M6 | 16 | 18 | 11,5 | 3,2 | 200 | | | 82,14 SEK | |
|
