K0374Fjädrande sidotryckstycken |
Tillbaka |
|
|
BeskrivningMaterial:Kropp i automatstål.
Kula i stål eller rostfritt stål, härdat eller POM.
Fjäder i rostfritt stål eller plast.Utförande:Kropp brunerad.

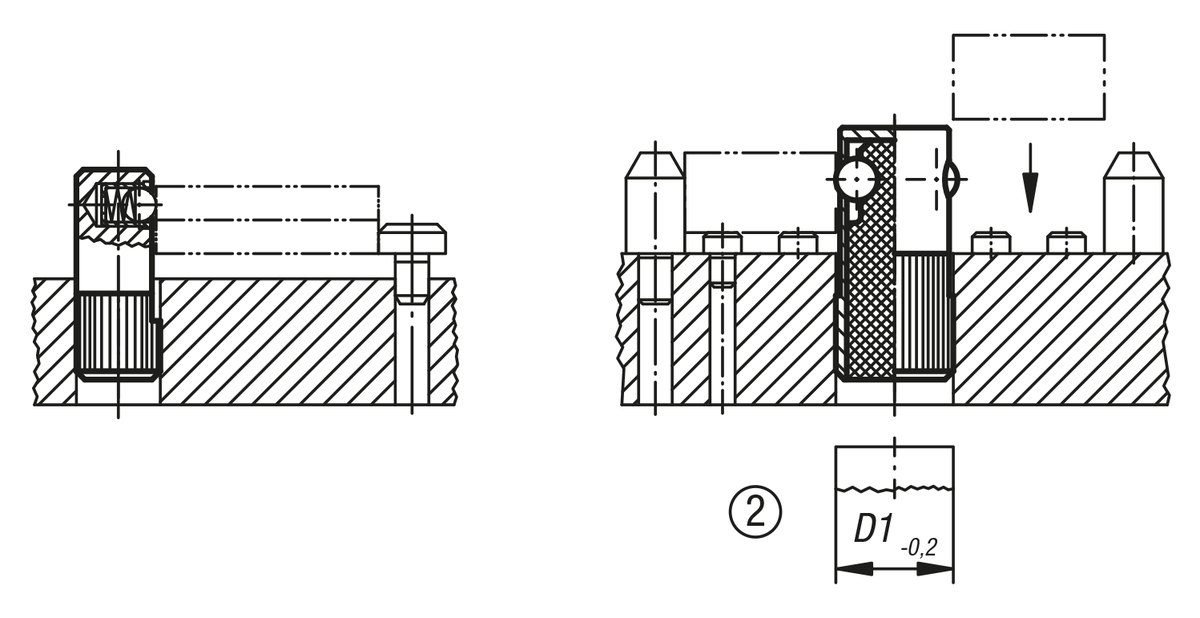

Kula blank.Anmärkning:Sidotryckstycket måste tryckas in till måttet L3 i hålet. Det används för att positionera och trycka mot små detaljer i fixturer. Om arbetsstycket ska maskinbearbetas kan man behöva spänna fast det med andra, ytterligare hjälpmedel. Se till att plastfjädrarna inte är belastade när fixturen inte används.
Fjäderkraften som anges är ett statistisk medelvärde.Ritningsinformation:Speciellt: NedladdningHär finns informationen samlad som PDF:
Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.
|
Ritningar (total översikt) |
| Beställningsnr. | Form | D | D1 | H | L | L2 | L3 | B | Fästhål
H8 | Fjäderkraft
början
F1 ca N | Fjäderkraft
slut
F2 ca N | CAD | Tillb. | Pris | Beställ |
|---|
| K0374.008 | A | 8 | 3 | 0,7 | 25 | 3,6 | 6 | 3,2 | 8 | 2,5 | 6,5 |  | | 75,34 SEK | | | K0374.010 | A | 10 | 4 | 1,0 | 30 | 4,2 | 7 | 4 | 10 | 4,5 | 9 | | | 76,31 SEK | | | K0374.012 | A | 12 | 5 | 1,5 | 35 | 4,8 | 9 | 5 | 12 | 6,5 | 13 | | | 77,27 SEK | | | K0374.014 | A | 14 | 6,5 | 1,8 | 40 | 5,8 | 10 | 5,4 | 14 | 8 | 18 | | | 82,55 SEK | |
|
| Beställningsnr. | Form | D | D1 | H | L | L2 | L3 | B | Fästhål
H8 | Fjäderkraft
början
F1 ca N | Fjäderkraft
slut
F2 ca N | CAD | Tillb. | Pris | Beställ |
|---|
| K0374.108 | B | 8 | 3 | 0,7 | 25 | 3,6 | 6 | 3,2 | 8 | 2,5 | 6,5 | | | 76,84 SEK | | | K0374.110 | B | 10 | 4 | 1,0 | 30 | 4,2 | 7 | 4 | 10 | 4,5 | 9 | | | 78,35 SEK | | | K0374.112 | B | 12 | 5 | 1,5 | 35 | 4,8 | 9 | 5 | 12 | 6,5 | 13 | | | 79,76 SEK | | | K0374.114 | B | 14 | 6,5 | 1,8 | 40 | 5,8 | 10 | 5,4 | 14 | 8 | 18 | | | 85,02 SEK | |
|
|
|
