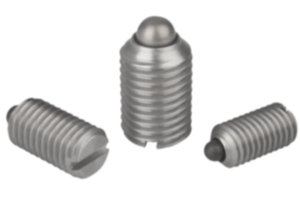

K0314Fjädrande tryckstycken med spår och tryckstift, rostfritt stål |
Tillbaka |
|
|
BeskrivningMaterial:Hylsa 1.4305.
Tryckstift 1.4034.
Fjäder 1.4310.Utförande:Blankt. Tryckstift härdat.Speciellt: NedladdningHär finns informationen samlad som PDF:
Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.
|

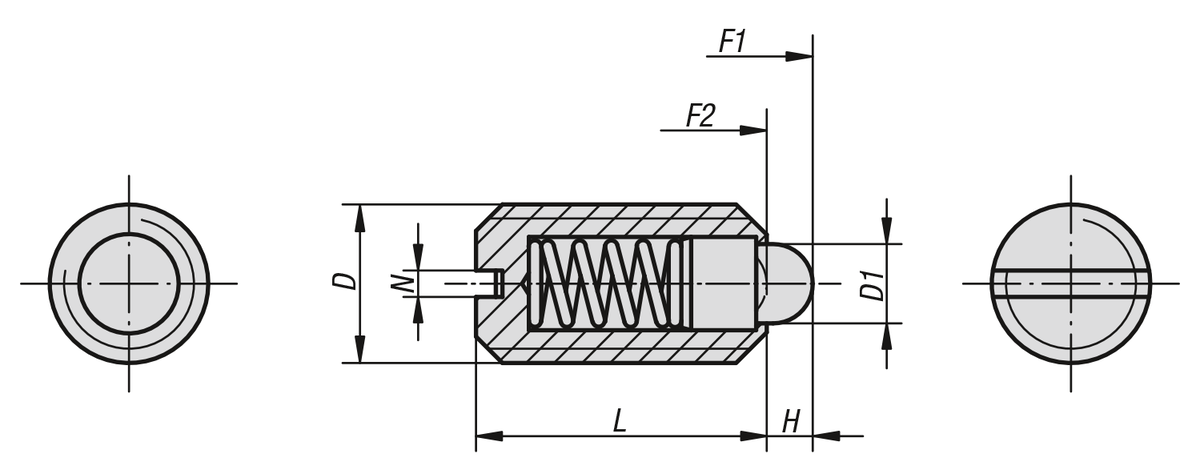

Ritningar (total översikt) |
Fjädrande tryckstycken
med spår och tryckstift, standard-fjäderkraft |
Mer information |
| Beställningsnr. | Material
grundkropp | D | D1 | H | L | N | Fjäderkraft
början
F1 ca N | Fjäderkraft
slut
F2 ca N | CAD | Tillb. | Pris | Beställ |
|---|
| K0314.04 | Rostfritt stål | M4 | 1,8 | 1,5 | 9 | 0,6 | 6 | 20 |  | | 21,19 SEK | | | K0314.05 | Rostfritt stål | M5 | 2,4 | 2 | 12 | 0,8 | 6 | 20 | | | 20,98 SEK | | | K0314.06 | Rostfritt stål | M6 | 2,7 | 2 | 14 | 1 | 7 | 20 | | | 20,98 SEK | | | K0314.08 | Rostfritt stål | M8 | 4 | 2 | 16 | 1,2 | 15 | 30 | | | 27,86 SEK | | | K0314.10 | Rostfritt stål | M10 | 4,5 | 2,5 | 19 | 1,6 | 20 | 35 | | | 32,12 SEK | | | K0314.12 | Rostfritt stål | M12 | 6 | 3,5 | 22 | 2 | 30 | 55 | | | 41,19 SEK | | | K0314.16 | Rostfritt stål | M16 | 8,5 | 4,5 | 24 | 2,5 | 45 | 100 | | | 54,08 SEK | | | K0314.20 | Rostfritt stål | M20 | 10 | 6,5 | 30 | 2,5 | 60 | 120 | | | 72,88 SEK | |
|
Fjädrande tryckstycken
med spår och tryckstift, lätt fjäderkraft |
Mer information |
| Beställningsnr. | Material
grundkropp | D | D1 | H | L | N | Fjäderkraft
början
F1 ca N | Fjäderkraft
slut
F2 ca N | CAD | Tillb. | Pris | Beställ |
|---|
| K0314.104 | Rostfritt stål | M4 | 1,8 | 1,5 | 9 | 0,6 | 3 | 10 | | | 24,25 SEK | | | K0314.105 | Rostfritt stål | M5 | 2,4 | 2 | 12 | 0,8 | 3 | 10 | | | 24,59 SEK | | | K0314.106 | Rostfritt stål | M6 | 2,7 | 2 | 14 | 1 | 4 | 10 | | | 25,02 SEK | | | K0314.108 | Rostfritt stål | M8 | 4 | 2 | 16 | 1,2 | 7 | 15 | | | 31,03 SEK | | | K0314.110 | Rostfritt stål | M10 | 4,5 | 2,5 | 19 | 1,6 | 9 | 16 | | | 35,62 SEK | | | K0314.112 | Rostfritt stål | M12 | 6 | 3,5 | 22 | 2 | 14 | 26 | | | 47,20 SEK | | | K0314.116 | Rostfritt stål | M16 | 8,5 | 4,5 | 24 | 2,5 | 22 | 50 | | | 58,02 SEK | | | K0314.120 | Rostfritt stål | M20 | 10 | 6,5 | 30 | 2,5 | 30 | 60 | | | 77,25 SEK | |
|
Fjädrande tryckstycken
med spår och tryckstift, förstärkt fjäderkraft |
Mer information |
| Beställningsnr. | Material
grundkropp | D | D1 | H | L | N | Fjäderkraft
början
F1 ca N | Fjäderkraft
slut
F2 ca N | CAD | Tillb. | Pris | Beställ |
|---|
| K0314.205 | Rostfritt stål | M5 | 2,4 | 2 | 12 | 0,8 | 9 | 25 | | | 24,81 SEK | | | K0314.206 | Rostfritt stål | M6 | 2,7 | 2 | 14 | 1 | 11 | 25 | | | 25,02 SEK | | | K0314.208 | Rostfritt stål | M8 | 4 | 2 | 16 | 1,2 | 22 | 43 | | | 31,14 SEK | | | K0314.210 | Rostfritt stål | M10 | 4,5 | 2,5 | 19 | 1,6 | 20 | 54 | | | 36,39 SEK | | | K0314.212 | Rostfritt stål | M12 | 6 | 3,5 | 22 | 2 | 36 | 94 | | | 47,63 SEK | | | K0314.216 | Rostfritt stål | M16 | 8,5 | 4,5 | 24 | 2,5 | 60 | 110 | | | 58,34 SEK | |
|
