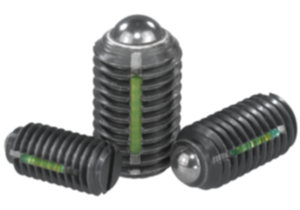

Fjädrande tryckstycken med spår och kula, stål, med gängsäkring

Tillbaka

Produkter
- Manöverdelar | Standardelement
  - Fjädrande tryckstycken, inställningsbultar, kulspärrbultar
    - Fjädrande tryckstycken
      - Fjädrande tryckstycken med spår och kula, stål, med gängsäkring

Artikelbeskrivning/produktbilder

Visa/filtrera alla artiklar

BeskrivningMaterial:Hylsa i stål hållfasthetsklass 5.8.
Kula i stål.
Fjäder i fjäderstål kl. D.

Gängsäkring i nylon.Utförande:Brunerat. Kulan härdad.Ritningsinformation:

L2 = ca två gängvarv

Speciellt:

NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.

Datablad K0321 Fjädrande tryckstycken med spår och kula, stål, med gängsäkring

221 kB

Fjädrande tryckstycken med LONG-LOK gängsäkring

1,5 MB

Ritningar (total översikt)

Fjädrande tryckstycken med spår och kula, standard-fjäderkraft, med gängsäkring

Mer information

Ritningar

Fjädrande tryckstycken med spår och kula, standard-fjäderkraft, med gängsäkring

Artikelval/-filter.

Beställningsnr.	D	D1	H	L	L1	N	Fjäderkraft början F1 ca N	Fjäderkraft slut F2 ca N	Iskruvnings- moment ca Nm	Utskruvningsmoment ca Nm	Pris
K0321.03	M3	1,5	0,4	7	4	0,4	1,5	3	0,1	0,07	16,15 SEK
K0321.04	M4	2,5	0,8	9	5	0,6	4	10	0,18	0,12	14,11 SEK
K0321.05	M5	3	0,9	12	6	0,8	6	11	0,12	0,08	14,34 SEK
K0321.06	M6	3,5	1	14	7	1	9	13	0,43	0,21	14,90 SEK
K0321.08	M8	5	1,5	16	8	1,2	15	30	1,09	0,37	17,73 SEK
K0321.10	M10	6	2	19	9	1,6	20	40	1,36	0,62	18,29 SEK
K0321.12	M12	8	2,5	22	10	2	30	55	2,03	1,36	37,37 SEK
K0321.16	M16	10	3,5	24	14	2,5	65	125	3,95	2,95	54,75 SEK

Fjädrande tryckstycken med spår och kula, förstärkt fjäderkraft, med gängsäkring

Mer information

Ritningar

Fjädrande tryckstycken med spår och kula, förstärkt fjäderkraft, med gängsäkring

Artikelval/-filter.

Beställningsnr.	D	D1	H	L	L1	N	Fjäderkraft början F1 ca N	Fjäderkraft slut F2 ca N	Iskruvnings- moment ca Nm	Utskruvningsmoment ca Nm	Pris
K0321.203	M3	1,5	0,4	7	4	0,4	5	7	0,1	0,07	19,41 SEK
K0321.204	M4	2,5	0,8	9	5	0,6	12	22	0,18	0,12	15,13 SEK
K0321.205	M5	3	0,9	12	6	0,8	19	30	0,12	0,08	15,13 SEK
K0321.206	M6	3,5	1	14	7	1	28	40	0,43	0,21	15,80 SEK
K0321.208	M8	5	1,5	16	8	1,2	47	73	1,09	0,37	19,19 SEK
K0321.210	M10	6	2	19	9	1,6	66	100	1,36	0,62	19,76 SEK
K0321.212	M12	8	2,5	22	10	2	66	120	2,03	1,36	38,95 SEK
K0321.216	M16	10	3,5	24	14	2,5	90	180	3,95	2,95	57,46 SEK
