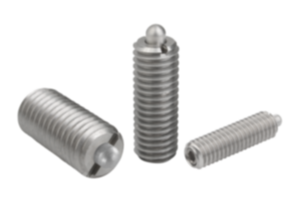

K0319Fjädrande tryckstycken med insexkant och tryckstift, rostfritt... |
Tillbaka |
|
|
BeskrivningMaterial:Hylsa 1.4305.
Tryckstift 1.4034.
Fjäder 1.4310.Utförande:Blankt. Tryckstift härdat.Ritningsinformation:Speciellt: NedladdningHär finns informationen samlad som PDF:
Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.
|
Ritningar (total översikt) |
Fjädrande tryckstycken
med insexkant och tryckstift, standard-fjäderkraft |
Mer information |
Beställningsnr.
| D | D1 | H | L | T | T1 | N | S | Fjäderkraft
början
F1 ca N | Fjäderkraft
slut
F2 ca N | Beställningsnr.
Monteringsnyckel | CAD | Tillb. | Pris | Beställ |
|---|
| K0319.03 | M3 | 1 | 1,5 | 10 | 1,5 | 1 | 0,4 | 0,7 | 0,4 | 2,5 | K0317.903 |  | | 55,83 SEK | | | K0319.04 | M4 | 1,5 | 1,5 | 15 | 2 | 0,6 | 0,6 | 1,3 | 5 | 16 | K0317.904 | |  | 46,54 SEK | | | K0319.05 | M5 | 2,4 | 2,3 | 18 | 2 | 0,8 | 0,8 | 1,5 | 5 | 17 | K0317.905 | | | 46,22 SEK | | | K0319.06 | M6 | 2,7 | 2,5 | 20 | 2,5 | 1 | 1 | 2 | 6 | 17 | K0317.906 | | | 46,22 SEK | | | K0319.08 | M8 | 3,5 | 3 | 22 | 3 | 1,4 | 1,2 | 2,5 | 7 | 29 | K0317.908 | | | 52,66 SEK | | | K0319.10 | M10 | 4 | 3 | 22 | 3,5 | 1,4 | 1,6 | 3 | 8 | 31 | K0317.910 | | | 61,62 SEK | | | K0319.12 | M12 | 6 | 4 | 28 | 5 | 2 | 2 | 4 | 10 | 47 | K0317.912 | | | 78,56 SEK | | | K0319.16 | M16 | 7,5 | 5 | 32 | 6 | 2,5 | 2,5 | 5 | 38 | 85 | K0317.916 | | | 123,67 SEK | |
|
Fjädrande tryckstycken
med insexkant och tryckstift, förstärkt fjäderkraft |
Mer information |
Beställningsnr.
| D | D1 | H | L | T | T1 | N | S | Fjäderkraft
början
F1 ca N | Fjäderkraft
slut
F2 ca N | Beställningsnr.
Monteringsnyckel | CAD | Tillb. | Pris | Beställ |
|---|
| K0319.206 | M6 | 2,7 | 2,5 | 20 | 2,5 | 1 | 1 | 2 | 11 | 35 | K0317.906 | | | 49,60 SEK | | | K0319.208 | M8 | 3,5 | 3 | 22 | 3 | 1,4 | 1,2 | 2,5 | 15 | 48 | K0317.908 | | | 56,81 SEK | | | K0319.210 | M10 | 4 | 3 | 22 | 3,5 | 1,4 | 1,6 | 3 | 15 | 58 | K0317.910 | | | 65,88 SEK | | | K0319.212 | M12 | 6 | 4 | 28 | 5 | 2 | 2 | 4 | 19 | 74 | K0317.912 | | | 84,24 SEK | | | K0319.205 | M5 | 2,4 | 2,3 | 18 | 2 | 0,8 | 0,8 | 1,5 | 9 | 26 | K0317.905 | | | 49,60 SEK | |
|
