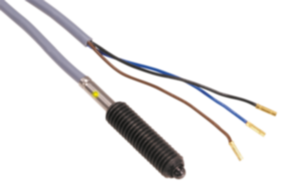

Fjädrande tryckstycken
med status sensor
- K0315
Fjädrande tryckstycken med insexkant och kula, stål
- K0316
Fjädrande tryckstycken med insexkant och kula, rostfritt stål
- K0610
Fjädrande tryckstycken
med insexkant och keramikkula, rostfritt stål
- K0657
Fjädrande tryckstycken
med insexkant och tryckstift, långt utförande
- K0317
Monteringsnyckel
- K0317
Fjädrande tryckstycken med insexkant och tryckstift, stål
- K1370
Fjädrande tryckstycken
med insexkant och avplanat tryckstift, stål
- K0318
Fjädrande tryckstycken med insexkant och tryckstift av POM, stål
- K1372
Fjädrande tryckstycken
med insexkant och avplanat tryckstift i POM, stål
- K0319
Fjädrande tryckstycken med insexkant och tryckstift, rostfritt stål
- K1379
Fjädrande tryckstycken
med insexkant och avplanat tryckstift, rostfritt stål
- K0320
Fjädrande tryckstycken med insexkant och tryckstift av POM, rostfritt stål
- K1381
Fjädrande tryckstycken
med insexkant och avplanat tryckstift i POM, rostfritt stål
- K0321
Fjädrande tryckstycken
med spår och kula, stål, med gängsäkring
- K0322
Fjädrande tryckstycken
med spår och kula, rostfritt stål, med gängsäkring
- K0323
Fjädrande tryckstycken
med spår och tryckstift, stål, med gängsäkring
- K0324
Fjädrande tryckstycken
med spår och tryckstift, rostfritt stål, med gängsäkring
- K0325
Fjädrande tryckstycken
med insexkant och kula, stål med gängsäkring
- K0326
Fjädrande tryckstycken
med insexkant och kula, rostfritt stål, med gängsäkring
- K0327
Fjädrande tryckstycken
med insexkant och tryckstift, stål, med gängsäkring
- K1371
Fjädrande tryckstycken
med insexkant och avplanat tryckstift, stål, med gängsäkring
- K0328
Fjädrande tryckstycken
med insexkant och tryckstift av POM, stål, med gängsäkring
- K1373
Fjädrande tryckstycken
med insexkant och avplanat tryckstift av POM, stål, med gängsäkring
- K0329
Fjädrande tryckstycken
med insexkant och tryckstift, rostfritt stål, med gängsäkring
- K1380
Fjädrande tryckstycken
med insexkant och avplanat tryckstift, rostfritt stål, med gängsäkring
- K0330
Fjädrande tryckstycken
med insexkant och tryckstift av POM, rostfritt stål, med gängsäkring
- K1382
Fjädrande tryckstycken
med insexkant och avplanat tryckstift av POM, rostfritt stål, med gängsäkring
- K0331
Fjädrande tryckstycken med huvud
- K0332
Spärrstycken
- K0333
Fjädrande tryckstycken,
slätt utförande, rostfritt stål
- K0333
Fjädrande tryckstycken,
slätt utförande, förlängt, rostfritt stål
- K0334
Fjädrande tryckstycken,
slätt utförande, plast
- K1171
Fjädrande tryckstycken,
slätt utförande, självklämmande, plast
- K0582
Fjädrande tryckstycken
med spärring
- K0335
Fjädrande tryckstycken,
slätt utförande, utan fläns, rostfritt stål
- K0336
Fjädrande tryckstycken med huvud
- K0337
Fjädrande tryckstycken,
slätt utförande, dubbelsidiga
- K1172
Fjädrande tryckstycken,
slätt utförande
- K1277
Fjäderhylsor
- K0583
Dubbelkullås
- K1294
Kullås
- K1294
Distansstycke
för kullås
- K1294
Fästvinkel
för kullås
- K1295
Magnetlås
- K1295
Fästvinkel för magnetlås
- K0368
Fjädrande sidotryckstycken
- K0369
Hållare excentrisk och monteringsverktyg för fjädrande sidotryckstycken
- K0369
Monteringsverktyg
- K1733
Fjädrande sidotryckstycken
med plastfjäder
- K1733
Monteringsverktyg för fjädrande sidotryckstycken med
plastfjäder
- K1292
Excentriskt fäste
med centreringshål
- K0370
Fjädrande sidotryckstycken utan tryckstift
- K0371
Fjädrande sidotryckstycken med gängad hylsa
- K0371
Monteringsverktyg
- K0372
Fjädrande sidotryckstycken med gängad hylsa, utan tryckstift
- K0373
Fjädrande drag- och tryckstycken
- K0977
Fjädrande drag- och tryckstycken
- K0374
Fjädrande sidotryckstycken
- Inställningsbultar
- Spärreglar
- Kulspärrbultar
- Låsbultar
- Säkerhetsvajrar, kulkedjor
- Stödelement, positioneringselement, fästelement
- Maskinelement, fixturelement
- Leder
- Magneter
- Dämpningselement
- Nivåindikatorer,
gängade pluggar
- Skalor, Ringskalor, Libeller
- Transportteknik
- Verktyg, verkstadsartiklar
- Hostskydd
- Spännteknik
- Speciallösningar
- Klassiker
|
|
|

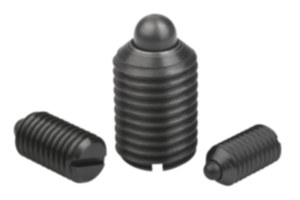

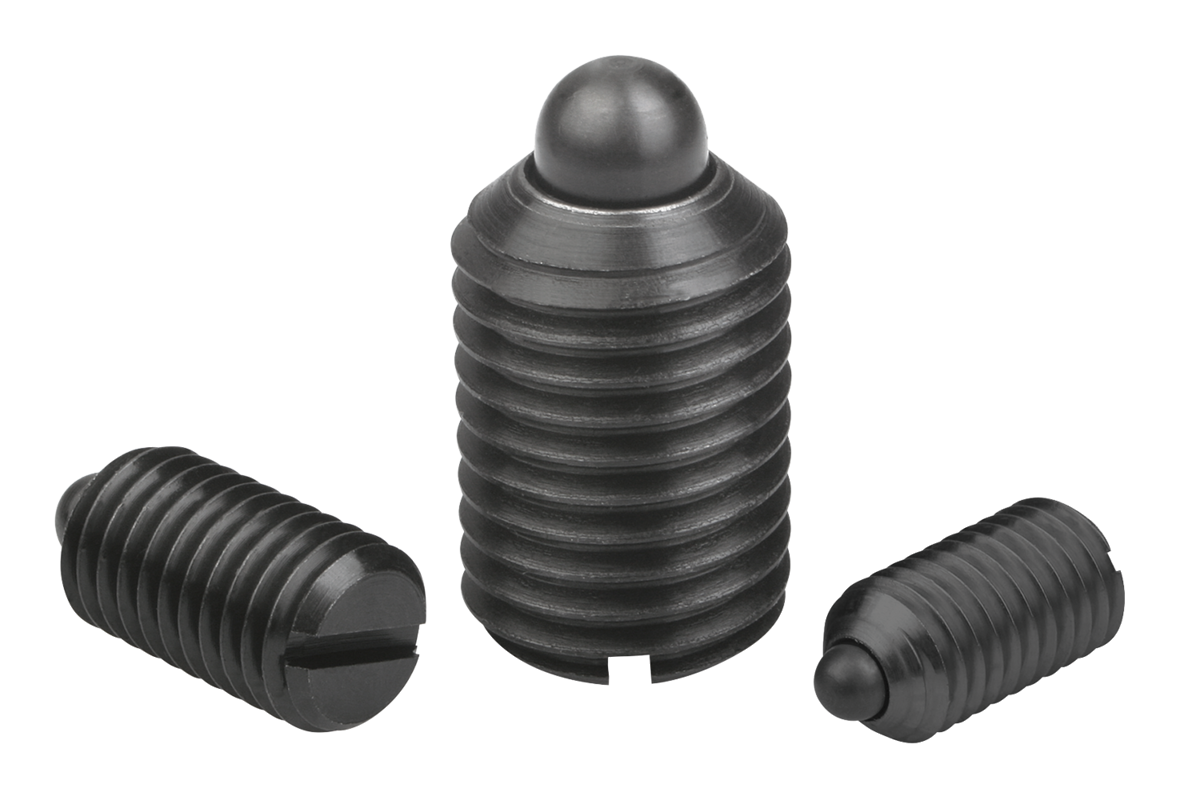

K0313Fjädrande tryckstycken med spår och tryckstift, stål |
Tillbaka |
|
|
BeskrivningMaterial:Hylsa i stål hållfasthetsklass 5.8.
Tryckstift i stål.
Fjäder i fjäderstål kl. D.Utförande:Brunerat. Tryckstift härdat.Speciellt: NedladdningHär finns informationen samlad som PDF:
Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.
|

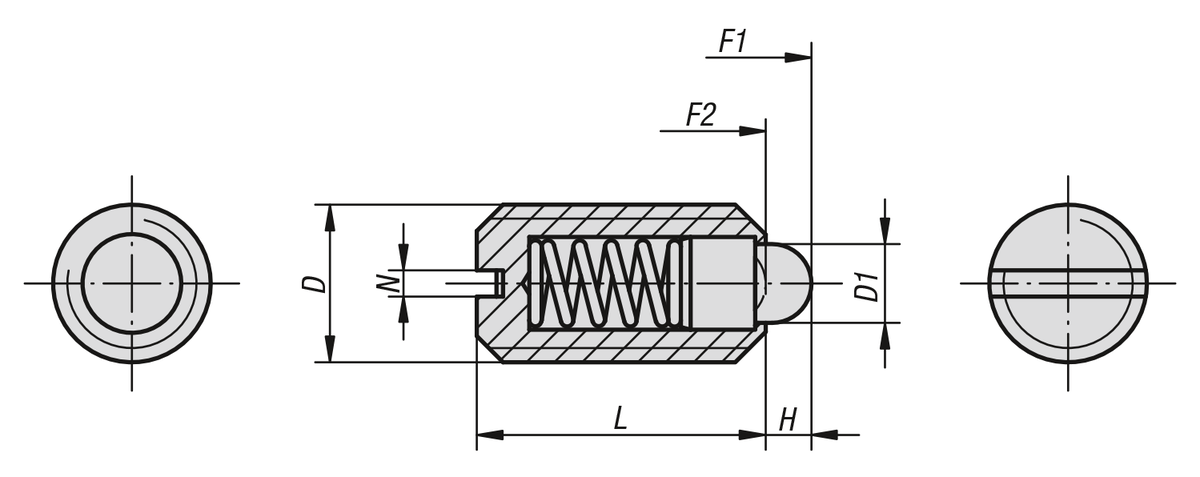

Ritningar (total översikt) |
Fjädrande tryckstycken
med spår och tryckstift, standard-fjäderkraft |
Mer information |
| Beställningsnr. | Material
grundkropp | D | D1 | L | H | N | Fjäderkraft
början
F1 ca N | Fjäderkraft
slut
F2 ca N | CAD | Tillb. | Pris | Beställ |
|---|
| K0313.04 | stål | M4 | 1,8 | 9 | 1,5 | 0,6 | 6 | 20 |  | | 9,60 SEK | | | K0313.05 | stål | M5 | 2,4 | 12 | 2 | 0,8 | 6 | 20 | | | 9,48 SEK | | | K0313.06 | stål | M6 | 2,7 | 14 | 2 | 1 | 7 | 20 | | | 9,48 SEK | | | K0313.08 | stål | M8 | 4 | 16 | 2 | 1,2 | 15 | 30 | | | 11,41 SEK | | | K0313.10 | stål | M10 | 4,5 | 19 | 2,5 | 1,6 | 20 | 35 | | | 12,31 SEK | | | K0313.12 | stål | M12 | 6 | 22 | 3,5 | 2 | 30 | 55 | | | 18,40 SEK | | | K0313.16 | stål | M16 | 8,5 | 24 | 4,5 | 2,5 | 45 | 100 | | | 25,96 SEK | | | K0313.20 | stål | M20 | 10 | 30 | 6,5 | 2,5 | 60 | 120 | | | 42,56 SEK | |
|
Fjädrande tryckstycken
med spår och tryckstift, lätt fjäderkraft |
Mer information |
| Beställningsnr. | Material
grundkropp | D | D1 | L | H | N | Fjäderkraft
början
F1 ca N | Fjäderkraft
slut
F2 ca N | CAD | Tillb. | Pris | Beställ |
|---|
| K0313.104 | stål | M4 | 1,8 | 9 | 1,5 | 0,6 | 3 | 10 | | | 10,84 SEK | | | K0313.105 | stål | M5 | 2,4 | 12 | 2 | 0,8 | 3 | 10 | | | 10,95 SEK | | | K0313.106 | stål | M6 | 2,7 | 14 | 2 | 1 | 4 | 10 | | | 11,41 SEK | | | K0313.108 | stål | M8 | 4 | 16 | 2 | 1,2 | 7 | 15 | | | 13,44 SEK | | | K0313.110 | stål | M10 | 4,5 | 19 | 2,5 | 1,6 | 9 | 16 | | | 14,34 SEK | | | K0313.112 | stål | M12 | 6 | 22 | 3,5 | 2 | 14 | 26 | | | 20,54 SEK | | | K0313.116 | stål | M16 | 8,5 | 24 | 4,5 | 2,5 | 22 | 50 | | | 27,54 SEK | | | K0313.120 | stål | M20 | 10 | 30 | 6,5 | 2,5 | 30 | 60 | | | 42,79 SEK | |
|
Fjädrande tryckstycken
med spår och tryckstift, förstärkt fjäderkraft |
Mer information |
| Beställningsnr. | Material
grundkropp | D | D1 | L | H | N | Fjäderkraft
början
F1 ca N | Fjäderkraft
slut
F2 ca N | CAD | Tillb. | Pris | Beställ |
|---|
| K0313.205 | stål | M5 | 2,4 | 12 | 2 | 0,8 | 9 | 25 | | | 11,06 SEK | | | K0313.206 | stål | M6 | 2,7 | 14 | 2 | 1 | 11 | 25 | | | 11,74 SEK | | | K0313.208 | stål | M8 | 4 | 16 | 2 | 1,2 | 22 | 43 | | | 13,89 SEK | | | K0313.210 | stål | M10 | 4,5 | 19 | 2,5 | 1,6 | 20 | 54 | | | 14,45 SEK | | | K0313.212 | stål | M12 | 6 | 22 | 3,5 | 2 | 36 | 94 | | | 20,99 SEK | | | K0313.216 | stål | M16 | 8,5 | 24 | 4,5 | 2,5 | 60 | 110 | | | 28,44 SEK | |
|
