Fjädrande drag- och tryckstycken

Tillbaka

Produkter
- Manöverdelar | Standardelement
  - Fjädrande tryckstycken, inställningsbultar, kulspärrbultar
    - Fjädrande tryckstycken
      - Fjädrande drag- och tryckstycken

Artikelbeskrivning/produktbilder

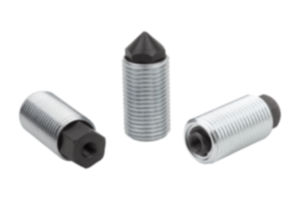

BeskrivningMaterial:Stål.Utförande:Gängad hylsa förzinkad, blåkromaterad.Gängbult sätthärdad, brunerad.Standardfjäderkraft, förstärkt fjäderkraft.Anmärkning:De fjädrande drag- och tryckstyckena, som även kallas unversaltryckstycken, används för att låsa, positionera eller klämma fast olika komponenter. De gängade bultarna, som är säkrade genom sexkantformen, kan antingen användas som drag- eller tryckbult.Speciellt:

NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.

Datablad K0977 Fjädrande drag- och tryckstycken

166 kB

Ritningar (total översikt)

Fjädrande drag- och tryckstycken med vridsäkring, Form I

Mer information

Ritningar

Fjädrande drag- och tryckstycken med vridsäkring, Form I

Artikelval/-filter.

Beställningsnr.	Form	Fjäderkraft	D	SW	D1	D2	D3	F1 N	F2 N	H	L	L1	L3	T min.	Pris
K0977.1112	I	standard	M12X1,5	8	M4	5,5	6,78	16	38	6,12	20	27,5	1,38	8	69,74 SEK
K0977.1116	I	standard	M16x1,5	11	M5	8	10	25	71	8,7	28	38	1,3	10	78,46 SEK
K0977.1120	I	standard	M20X1,5	14	M6	10	12,2	40	140	10,3	34	47	2,7	12	97,94 SEK
K0977.1212	I	förstärkt	M12X1,5	8	M4	5,5	6,78	20	60	6,12	20	27,5	1,38	8	69,74 SEK
K0977.1216	I	förstärkt	M16x1,5	11	M5	8	10	35	103	8,7	28	38	1,3	10	78,46 SEK
K0977.1220	I	förstärkt	M20X1,5	14	M6	10	12,2	60	175	10,3	34	47	2,7	12	97,94 SEK

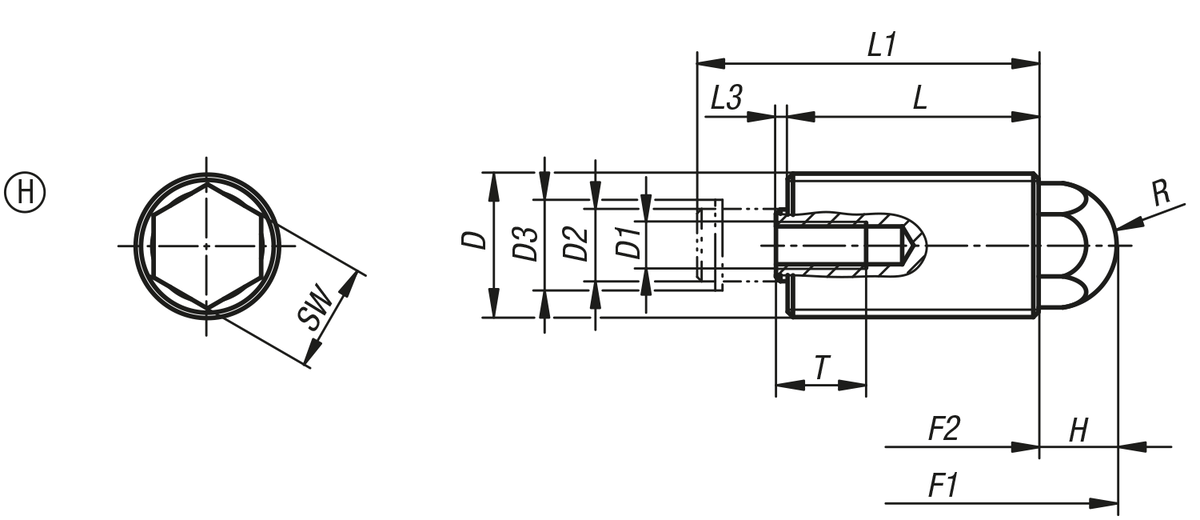

Fjädrande drag- och tryckstycken med vridsäkring, Form H

Mer information

Ritningar

Fjädrande drag- och tryckstycken med vridsäkring, Form H

Artikelval/-filter.

Beställningsnr.	Form	Fjäderkraft	D	D1	D2	D3	F1 N	F2 N	H	L	L1	L3	R	SW	T min.	Pris
K0977.2112	H	standard	M12X1,5	M4	5,5	6,78	16	38	6,12	20	27,5	1,38	5,5	8	8	63,28 SEK
K0977.2116	H	standard	M16x1,5	M5	8	10	25	71	8,7	28	38	1,3	7	11	10	72,75 SEK
K0977.2120	H	standard	M20X1,5	M6	10	12,2	40	140	10,3	34	47	2,7	9	14	12	87,50 SEK
K0977.2212	H	förstärkt	M12X1,5	M4	5,5	6,78	20	60	6,12	20	27,5	1,38	5,5	8	8	63,28 SEK
K0977.2216	H	förstärkt	M16x1,5	M5	8	10	35	103	8,7	28	38	1,3	7	11	10	72,75 SEK
K0977.2220	H	förstärkt	M20X1,5	M6	10	12,2	60	175	10,3	34	47	2,7	9	14	12	87,50 SEK

Fjädrande drag- och tryckstycken med vridsäkring, Form K

Mer information

Ritningar

Fjädrande drag- och tryckstycken med vridsäkring, Form K

Artikelval/-filter.

Beställningsnr.	Form	Fjäderkraft	D	SW	D1	D2	D3	F1 N	F2 N	H	L	L1	L3	T min.	Pris
K0977.3112	K	standard	M12X1,5	8	M4	5,5	6,78	16	38	6,12	20	27,5	1,38	8	58,12 SEK
K0977.3116	K	standard	M16x1,5	11	M5	8	10	25	71	8,7	28	38	1,3	10	68,35 SEK
K0977.3120	K	standard	M20X1,5	14	M6	10	12,2	40	140	10,3	34	47	2,7	12	86,10 SEK
K0977.3212	K	förstärkt	M12X1,5	8	M4	5,5	6,78	20	60	6,12	20	27,5	1,38	8	58,12 SEK
K0977.3216	K	förstärkt	M16x1,5	11	M5	8	10	35	103	8,7	28	38	1,3	10	68,35 SEK
K0977.3220	K	förstärkt	M20X1,5	14	M6	10	12,2	60	175	10,3	34	47	2,7	12	86,10 SEK
