Artikelbeskrivning/produktbilder |
|
|
BeskrivningMaterial:Klämdel i stål eller mässing.Utförande:Stål, härdat.Anmärkning:Konstruktion som sparar mycket plats.
Inga störande kanter eftersom de spänner fast arbetsstyckets sidor.

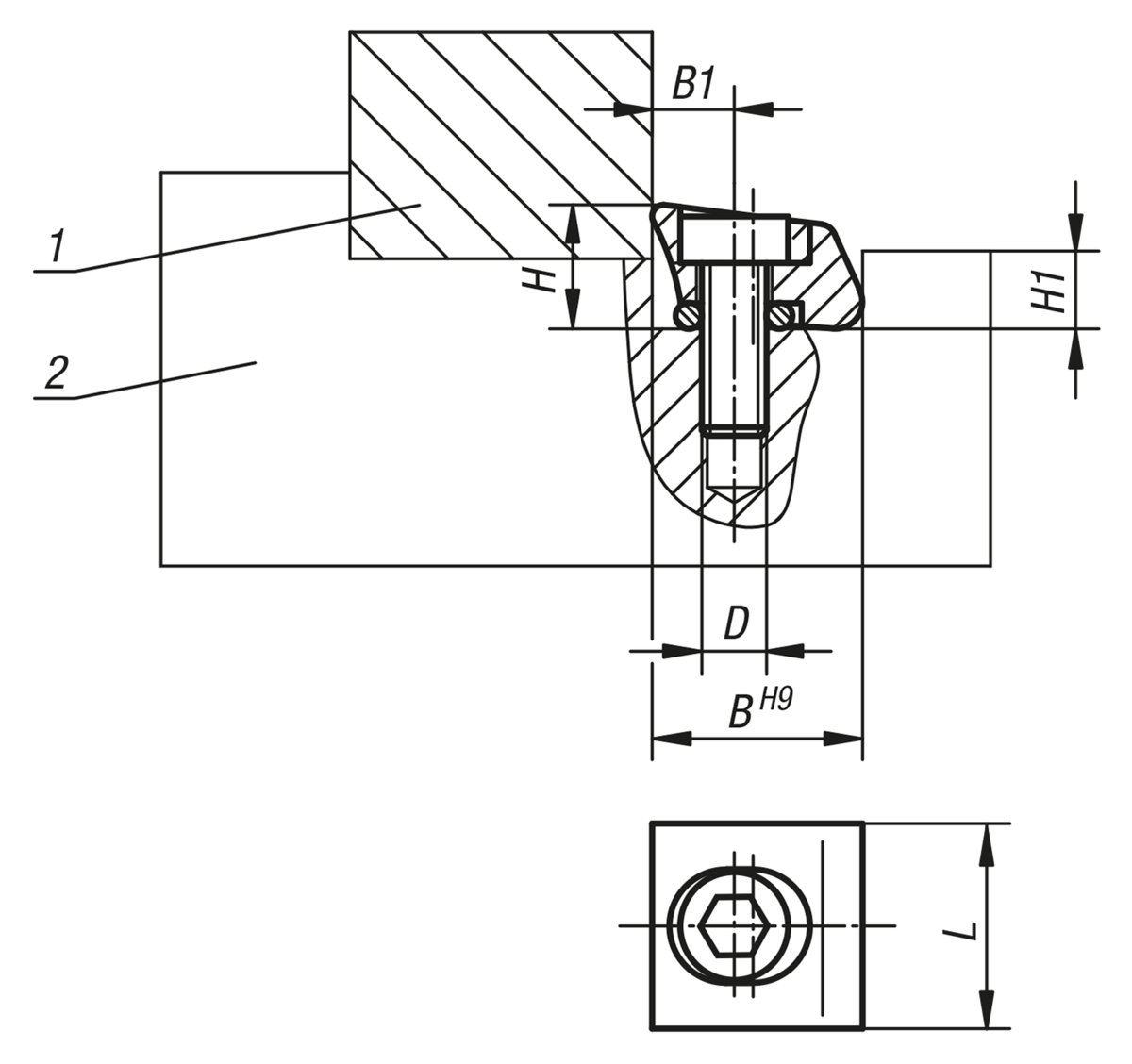

Neddragande effekt.Ritningsinformation:Speciellt: NedladdningHär finns informationen samlad som PDF:
Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.
|
Beställningsnr.
| Utförande
| Material
grundkropp | D
| B | B1 | H | H1 | L | Klämavstånd | Klämkraft
kN | Åtdragnings-
moment
max. Nm | CAD | Tillb. | Pris | Beställ |
|---|
| K0030.110 | med vass kant | stål | M2,5x8 | 9,5 | 3,8 | 6 | 3,6 | 9,5 | 0,15 | 2,8 | 1,8 |  | | 243,90 SEK | | | K0030.113 | med vass kant | stål | M4x12 | 12,7 | 5,1 | 8 | 4,8 | 13 | 0,4 | 6,6 | 5,6 | | | 254,56 SEK | | | K0030.119 | med vass kant | stål | M6X16 | 19,05 | 7,6 | 11,5 | 7,2 | 19 | 0,6 | 16 | 22,5 | | | 326,67 SEK | | | K0030.210 | med trubbig kant | stål | M2,5x8 | 9,5 | 3,8 | 6 | 3,6 | 9,5 | 0,15 | 2,8 | 1,8 | | | 242,34 SEK | | | K0030.213 | med trubbig kant | stål | M4x12 | 12,7 | 5,1 | 8 | 4,8 | 13 | 0,4 | 6,6 | 5,6 | | | 251,54 SEK | | | K0030.219 | med trubbig kant | stål | M6X16 | 19,05 | 7,6 | 11,5 | 7,2 | 19 | 0,6 | 16 | 22,5 | | | 298,45 SEK | | | K0030.310 | med trubbig kant | mässing | M2,5x8 | 9,5 | 3,8 | 6 | 3,6 | 9,5 | 0,15 | 0,9 | 0,56 | | | 252,79 SEK | | | K0030.313 | med trubbig kant | mässing | M4x12 | 12,7 | 5,1 | 8 | 4,8 | 13 | 0,4 | 1,8 | 2,8 | | | 262,20 SEK | | | K0030.319 | med trubbig kant | mässing | M6X16 | 19,05 | 7,6 | 11,5 | 7,2 | 19 | 0,6 | 4,2 | 5,6 | | | 303,79 SEK | |
