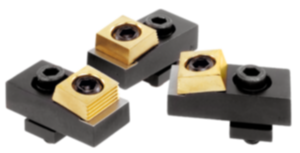

K0026Spänn-excenterskruvar med sexkant |
Tillbaka |
|
Artikelbeskrivning/produktbilder |
|
|
BeskrivningMaterial:Excenterskruv i seghärdat stål.

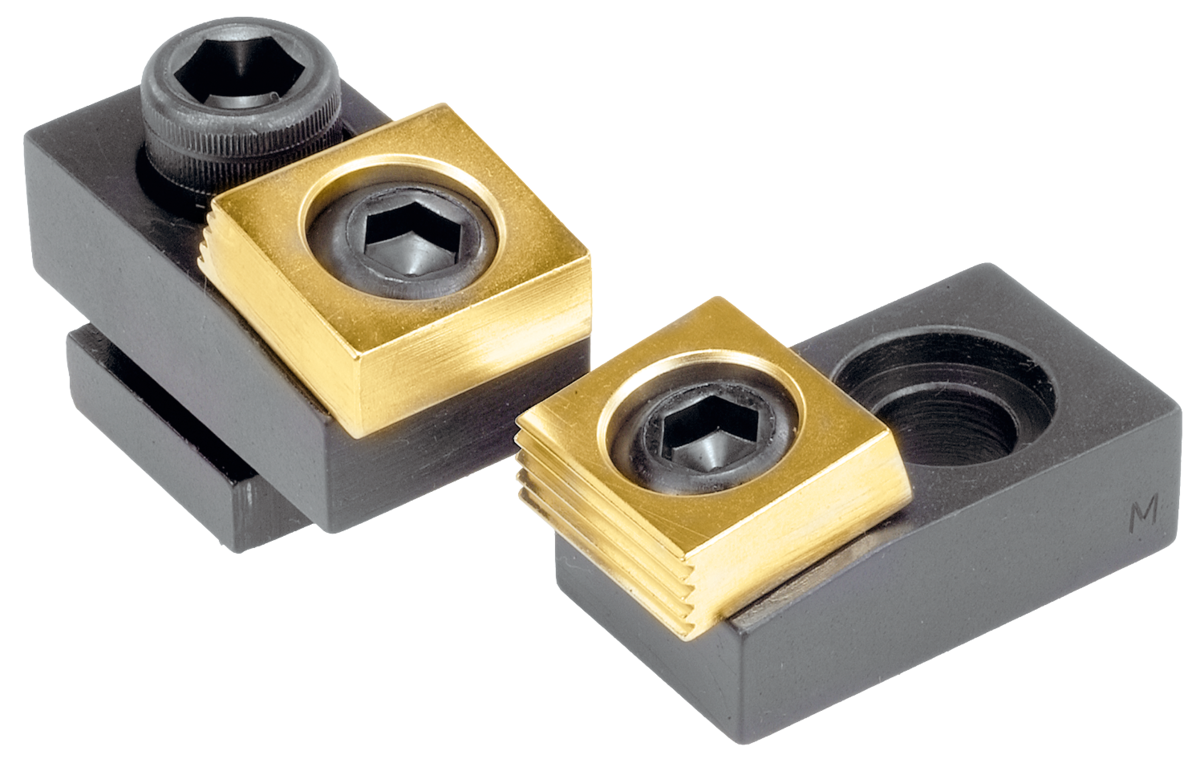

Sexkant i mässing.Utförande:Excenterskruv seghärdad till 10.9 och brunerad.Anmärkning:Spänn-excenterskruvarna med sexkant löser många spännproblem i fixtur- och apparatbygge tack vare sin låga höjd. Spännmuttern i mässing garanterar att arbetsstyckena spänns fast skonsamt men ändå mycket fast och säkert. Genom att använda flera spänn-excenterskruvar kan man till och med ladda hela plattor.
Rekommendationen är att spänna medurs. Skruvens insexkant ska befinna sig till höger efter uppspänningen. (Excenterskruven ska skruvas in så långt det går och därefter lossas ett varv.)
”A” = Avstånd från arbetsstycket till gängans mitt (spännskruv).På begäran:Reservskruv K1969. NedladdningHär finns informationen samlad som PDF:
Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.
|
| Beställningsnr. | A | D
| H | L | SW | SW1 | S1
(spännväg) | Spännkraft
kN | Åtdragnings-
moment
max. Nm | CAD | Tillb. | Pris | Beställ |
|---|
| K0026.04 | 3,8 | M4 | 2,8 | 10 | 8 | 3 | 0,76 | 0,91 | 2 |  | | 66,30 SEK | | | K0026.06 | 7,8 | M6 | 4,8 | 12 | 16 | 4 | 1,01 | 3,56 | 8,5 | | | 70,82 SEK | | | K0026.08 | 10,2 | M8 | 4,8 | 15 | 20,6 | 5 | 1,01 | 3,56 | 11,3 | | | 88,68 SEK | | | K0026.10 | 10,2 | M10 | 6,4 | 20 | 20,6 | 7 | 1,27 | 8,89 | 28 | | | 79,76 SEK | | | K0026.12 | 12,7 | M12 | 9,5 | 25 | 25,4 | 8 | 2,03 | 17,79 | 88 | | | 110,75 SEK | | | K0026.16 | 15 | M16 | 12,7 | 30 | 30,2 | 12 | 2,54 | 26,68 | 125 | | | 164,88 SEK | |
