Varugrupper
Spiral-excenterskruvar
K0024

Spiral-excenterskruvar

Tillbaka

Artikelbeskrivning/produktbilder

BeskrivningMaterial:Stål.Utförande:Sätthärdat (56 ±1 HRC) och blåförzinkat.
Hållfasthetsklass 8.8.
Anmärkning:Robusta och kompakta spiral-excenterskruvar som spänner fast arbetsstycken av alla möjliga former med en neddragande effekt.Montage:Gör ett eller flera gängade hål med föreslaget avstånd X resp. Z mot arbetsstycket. Skruva i spännskruven till nödvändig höjd och rikta den platta sidan mot arbetsstycket. Lägg i arbetsstycket och dra åt med spännskruvens insexkant. Med ca 1/3 varv spänns den. Det gängade hålet ska smörjas regelbundet.

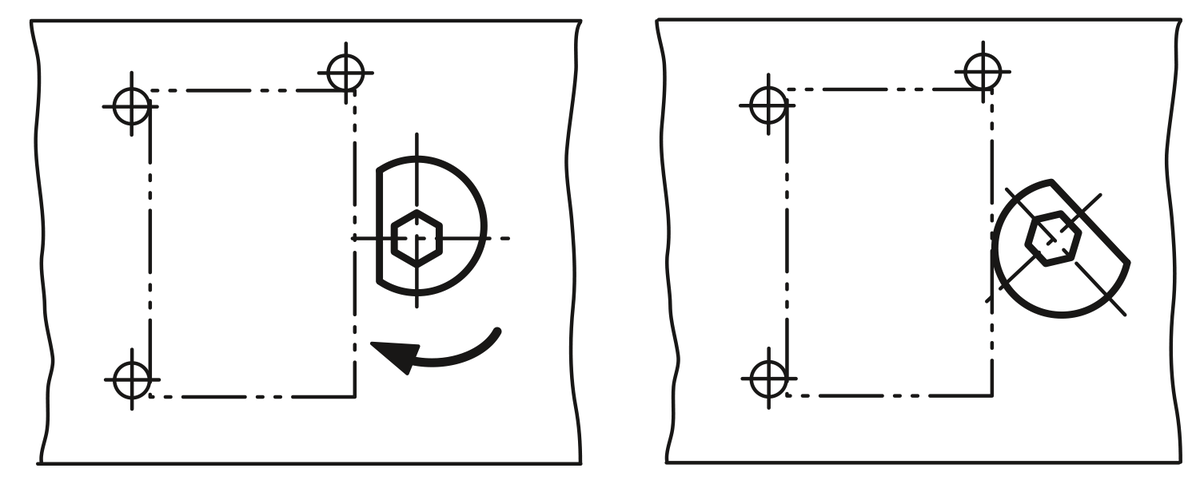

När man spänner måste man alltid vrida i riktning mot anslagen så att arbetsstycket inte vrider sig bort från anslagen.

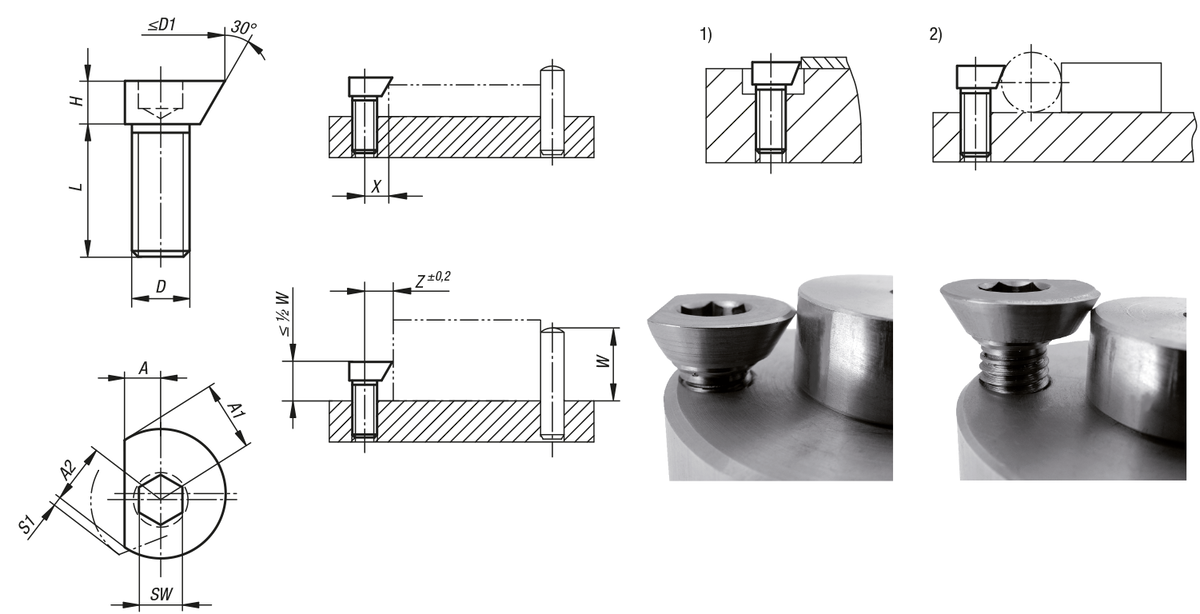

På begäran:Spiral-excenterskruvar med vänstergänga.Ritningsinformation:
1) Fastspänning av tunn plåt
2) Fastspänning av runda delar
Speciellt:
RoHS
NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.
 Datablad K0024 Spiral-excenterskruvar 182 kB

Ritningar

Spiral-excenterskruvar

Artikelval/-filter.

Beställningsnr.AA1A2D

D1
max.
HLSWS1
(spännväg)
XZSpännkraft
kN
Åtdragnings-
moment
max. Nm
CADTillb.PrisBeställ
K0024.040834,64M49,2382,50,63,54,20,091,5 132,92 SEK
K0024.05103,55,75M511,441030,74,25,20,12 136,48 SEK
K0024.06124,57,16,1M614,2512415,46,40,34,5 143,48 SEK
K0024.08165,58,97,7M81861651,26,682,720 151,32 SEK
K0024.10206,511,19,4M1022,272061,78,39,8430 160,41 SEK
K0024.1224813,511,6M122792481,910,1125,444 169,08 SEK
