K0025Spänn-excenterskruvar med skärande brickor |
Tillbaka |
|

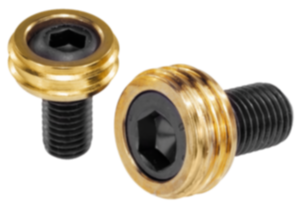

Artikelbeskrivning/produktbilder |
|
|
BeskrivningMaterial:Skärande bricka i sätthärdningsstål.
Excenterskruv i seghärdat stål.Utförande:Excenterskruv seghärdad till 10.9 och brunerad.
Skärande bricka härdad och anodiserad.Anmärkning:Den härdade, skärande brickan är lämplig för att spänna fast råämnen (avsågade, gjutna eller smidda delar).
"A" = avstånd från arbetsstycke till gängans mitt (spännskruven).På begäran:Reserv-excenterskruvar.Speciellt: NedladdningHär finns informationen samlad som PDF:
Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.
|

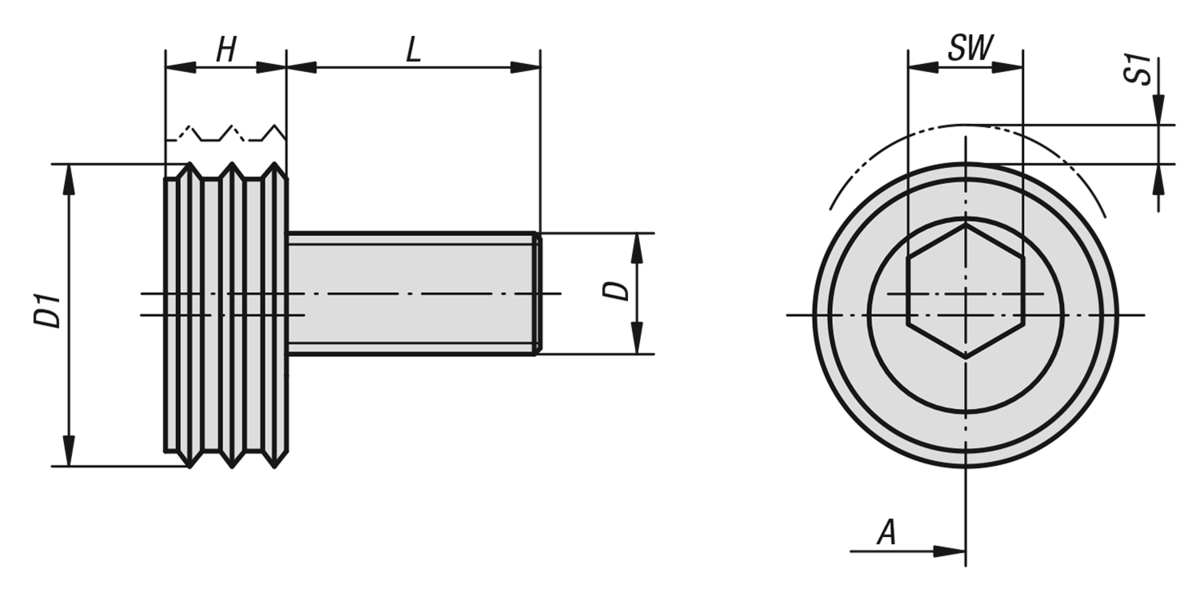

| Beställningsnr. | A | D
| D1 | L | H | SW | S1
(spännväg) | Spännkraft
kN | Åtdragnings-
moment
max. Nm | CAD | Tillb. | Pris | Beställ |
|---|
| K0025.12 | 12,7 | M12 | 25,4 | 22,5 | 9,6 | 8 | 2 | 18 | 88 |  | | 167,94 SEK | | | K0025.16 | 15 | M16 | 30,1 | 26,8 | 12,7 | 12 | 2,5 | 27 | 135 | | | 218,10 SEK | |
