Formbart excenter-spännelement

Tillbaka

Produkter
- Manöverdelar | Standardelement
  - Spännelement
    - Formbart excenter-spännelement

Artikelbeskrivning/produktbilder

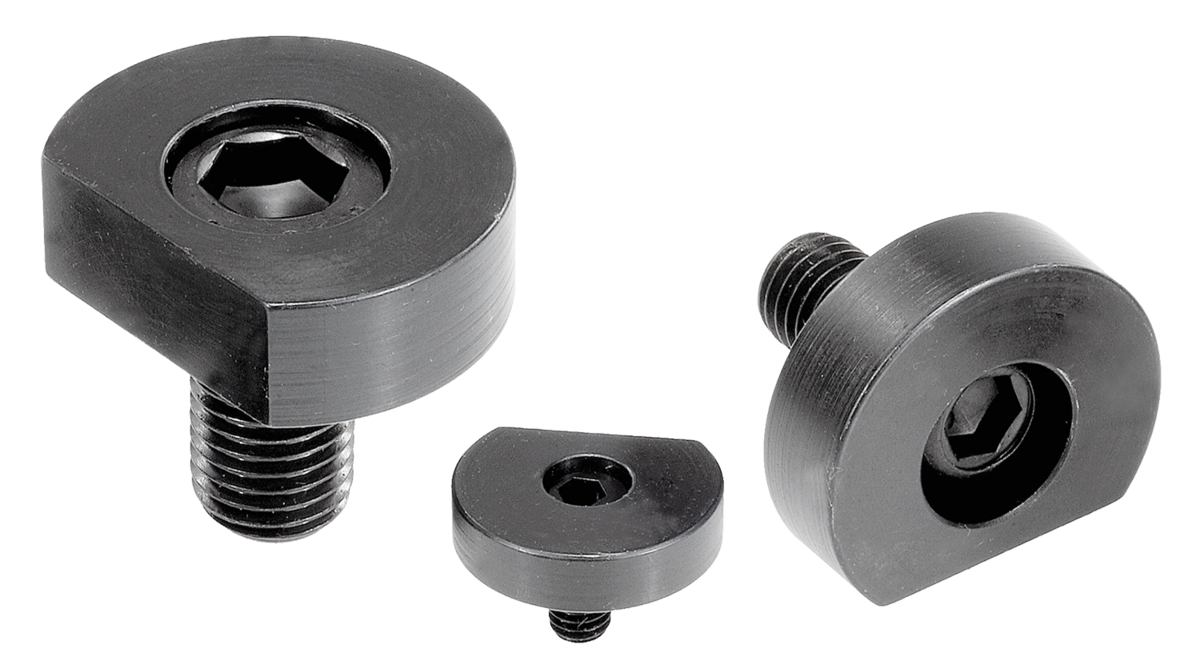

BeskrivningMaterial:Excenterskruv i legerat stål.
Klämdel i stål.Utförande:Excenterskruv brunerad.
Klämdel brunerad.Anmärkning:Spänn-excentern har en bricka där man kan fräsa in konturen på arbetsstycket som ska spännas fast. Det ger en formslutande fastspänning av arbetsstycken som är runda, har konturer eller är instabila. Den avplanade kanten har samma avstånd mot skruvens mitt som spänn-excentern K0026, så att brickorna kan bytas mot varandra vid behov.

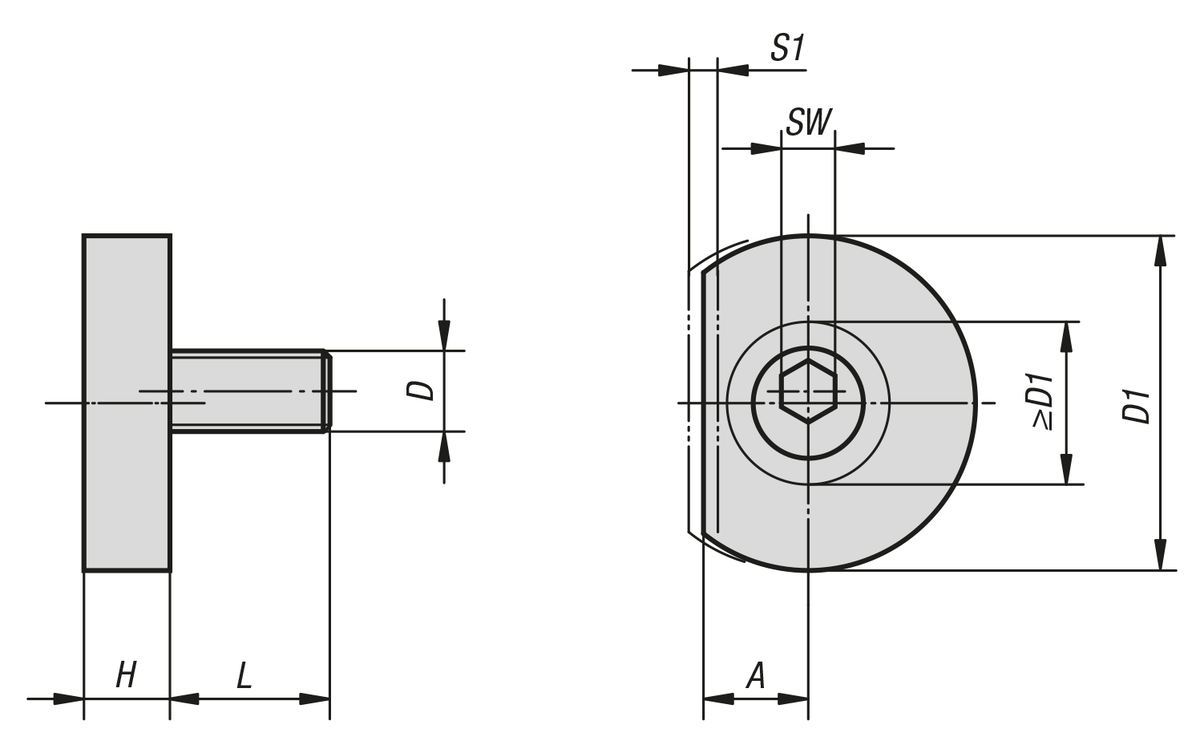

"A" = avstånd från arbetsstycke till gängans mitt (spännskruven).
"D1 min." = mått som kan konturfräsas.På begäran:Reserv-excenterskruvar.Speciellt:

NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.

Datablad K0022 Formbart excenter-spännelement

163 kB

Ritningar

Artikelval/-filter.

Beställningsnr.	A	D	D1	D1 min.	H	L	SW	S1 (spännväg)	Spännkraft kN	Pris
K0022.06	7,8	M6	24,9	12,1	6,4	11,9	4	1,01	3,3	252,05 SEK
K0022.10	10,2	M10	31,2	17,2	8,9	18	7	1,52	8,9	279,43 SEK
K0022.12	12,7	M12	37,6	22,4	11,4	22,9	8	2,03	17,8	342,55 SEK
K0022.16	15	M16	43,9	26,1	14	28,6	12	2,54	26,7	419,16 SEK
