        Spänn-excenterskruvar med klämstycke med spännplatta, skjutbara

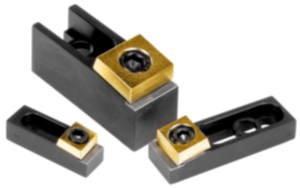

Artikelbeskrivning/produktbilder

BeskrivningMaterial:Stål.Utförande:Kropp seghärdad, brunerad med slipad kontaktyta.
Klämdel sätthärdad och mässingspläterad.Anmärkning:Prisvärda specialanpassade spännanordningar kan byggas med två anslag och en eller två spänn-excenterskruvar med klämdel med stöd.På begäran:Reserv-excenterskruvar.

NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.

Datablad K0031 Spänn-excenterskruvar med klämstycke med spännplatta, skjutbara

195 kB

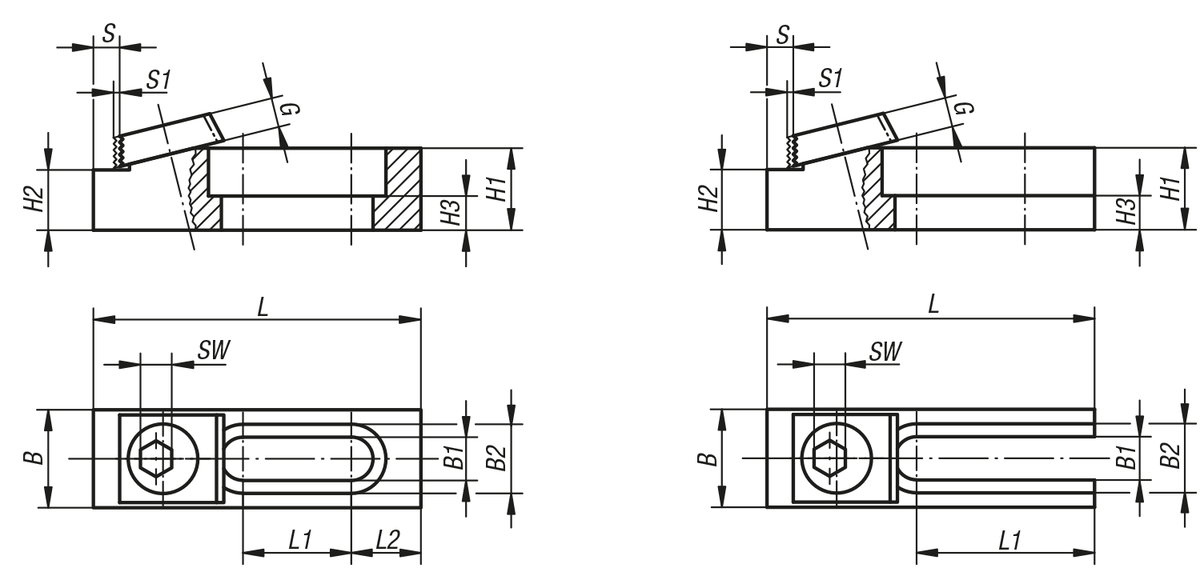

Ritningar

Artikelval/-filter.

Beställningsnr.	Passande fästskruv	L	L1	L2	B	B1	B2	H1	H2	H3	S	S1	G	SW	Långhål	Spännkraft kN	Åtdragnings- moment max. Nm	Pris
K0031.08	M8	63,5	21	13,5	19	8,4	13,4	15,9	11,684 -0,013	6,6	6,3	1,2	5,3	7	slutna	8,9	28	894,91 SEK
K0031.12	M12	95,1	42,7	12,7	28,5	13	19,8	15,9	12,192 -0,013	6,9	7,1	2	9,5	8	slutna	17,8	88	1 001,56 SEK
K0031.16	M16	107	46,3	-	38	17	24,8	41	35,001 -0,013	21	8,3	2,5	12,7	12	öppen	26,7	135	2 816,66 SEK
