Varugrupper
Variabla sexkantsklämmor
K0023

Variabla sexkantsklämmor

Tillbaka

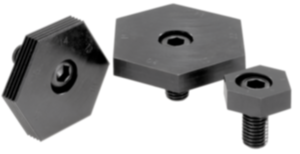

Artikelbeskrivning/produktbilder

BeskrivningProduktbeskrivning:De variabla sexkantsklämmorna minimerar kostnaderna för spännanordningar. Spännområdet kan ändras upp till 17 mm utan att man behöver borra hål. Man vrider bara på sexkanten.
Material:Excenterskruv seghärdad till 10.9.
Sexkantsklämma i sätthärdningsstål.
Utförande:Excenterskruv brunerad.
Sexkantsklämma härdad och brunerad.
Anmärkning:Klämmorna kan levereras med släta kanter för bearbetade ytor eller tandade kanter för råämnen.
Man ställer in ”avstånd A” genom att vrida på sexkantklämman, vars 6 kanter vardera har 1 mm olika avstånd till skruvens mitt.
På begäran:Reserv-excenterskruvar.Speciellt:
RoHS
NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.
 Datablad K0023 Variabla sexkantsklämmor 165 kB

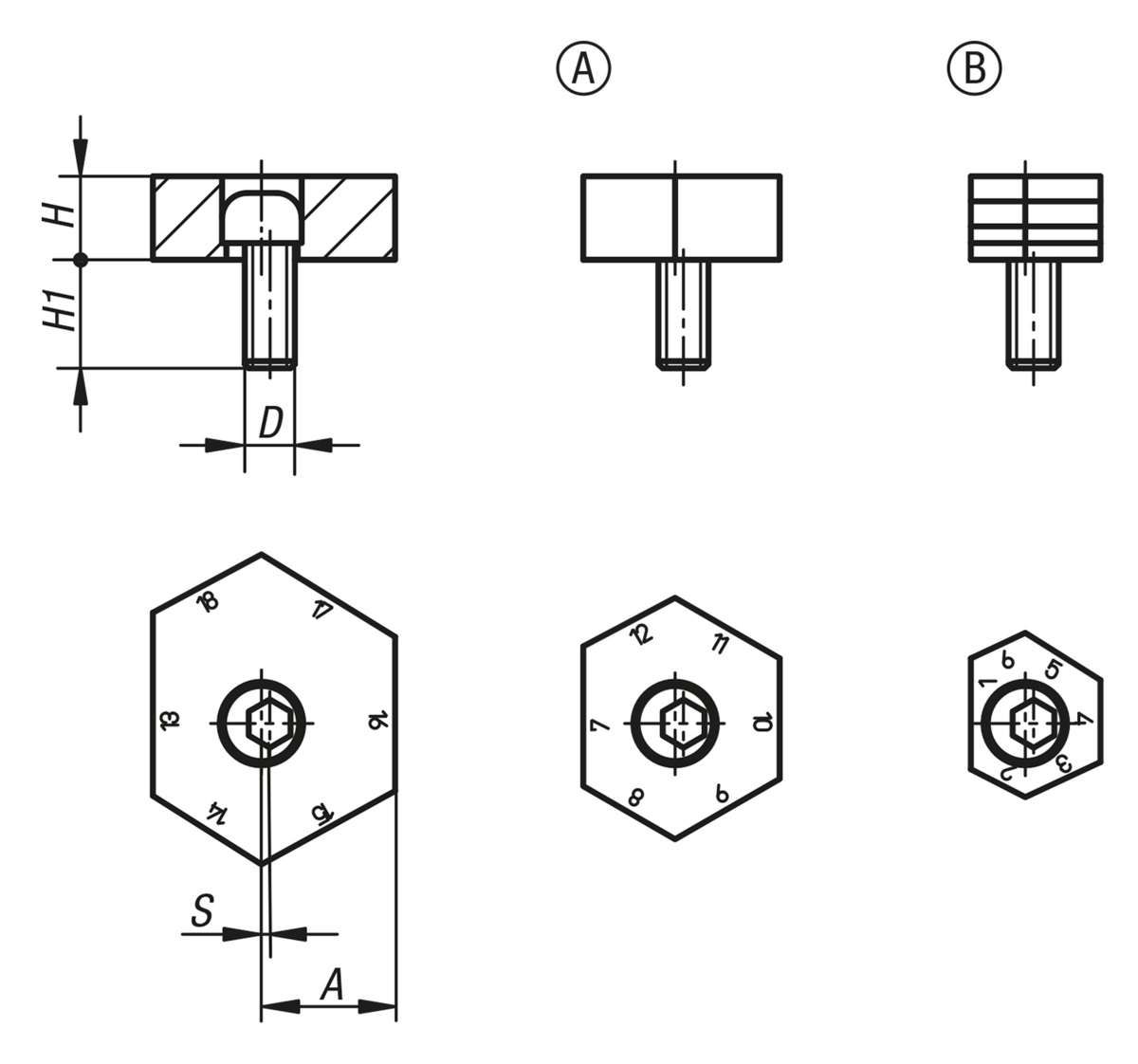

Ritningar

Variabla sexkantsklämmor

Artikelval/-filter.

Beställningsnr.FormUtförande

Avstånd A
vid kant nr
DHH1S
(excenterväg)
Spännkraft
kN
CADTillb.PrisBeställ
K0023.09ASlätt1/12, 2/13, 3/14, 4/15, 5/16, 6/17M121022118 625,96 SEK
K0023.10ASlätt7/18, 8/19, 9/20, 10/21, 11/22, 12/23M121022118 693,36 SEK
K0023.11ASlätt13/24, 14/25, 15/26, 16/27, 17/28, 18/29M121022118 764,42 SEK
K0023.13Btandat1/12, 2/13, 3/14, 4/15, 5/16, 6/17M121022118 679,46 SEK
K0023.14Btandat7/18, 8/19, 9/20, 10/21, 11/22, 12/23M121022118 735,58 SEK
K0023.15Btandat13/24, 14/25, 15/26, 16/27, 17/28, 18/29M121022118 823,25 SEK
