        Spänn-excenterskruvar med klämstycke och anslag

Artikelbeskrivning/produktbilder

BeskrivningMaterial:Stål.Utförande:Kropp seghärdad och brunerad.
Klämdel sätthärdad och mässingspläterad.Anmärkning:Med spänn-excenterskruven med klämstycke och anslag kan man göra kompakta och prisvärda spännanordningar för flera objekt.

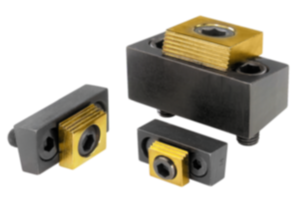

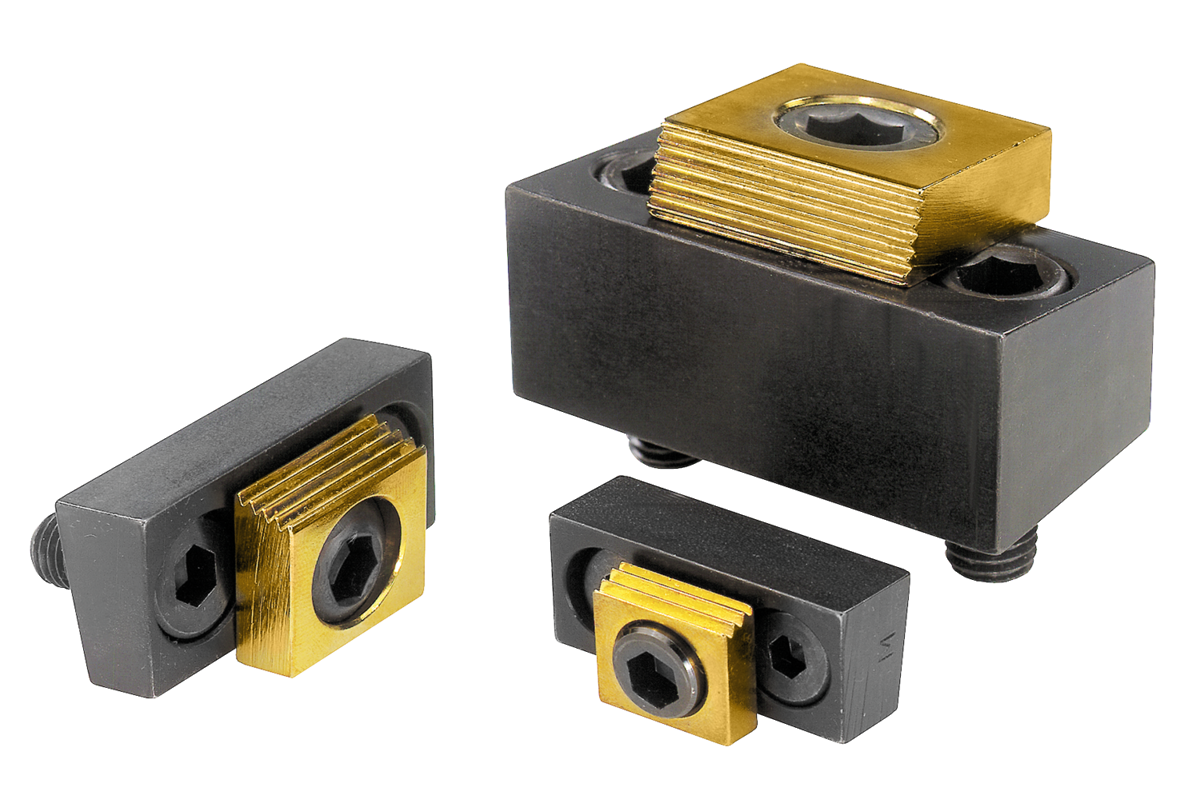

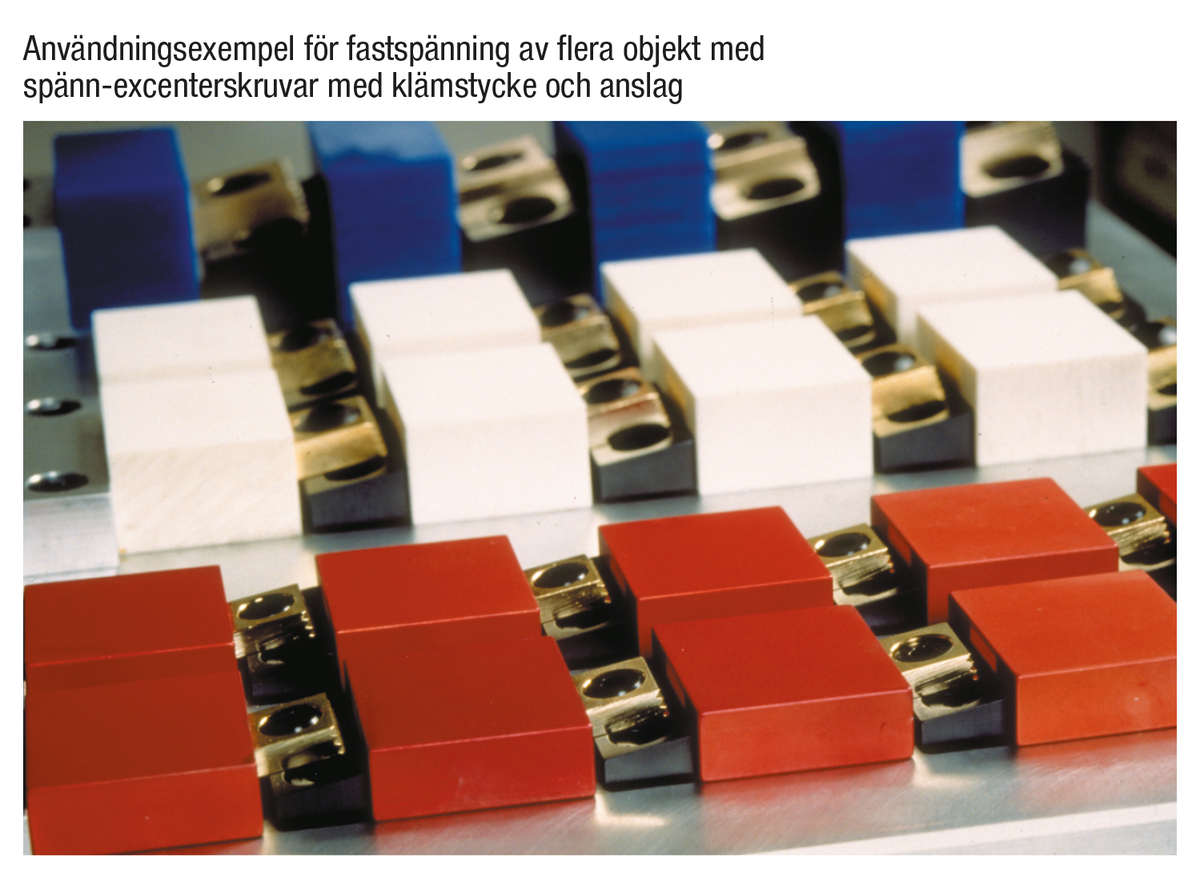

Vid flera objekt kan baksidan av kroppen användas som anslag.
Monteras med fördel i ett spår med B +0,05 mm. Klämdelens grepphöjd kan ändras genom spårets djup.

NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.

Datablad K0036 Spänn-excenterskruvar med klämstycke och anslag

325 kB

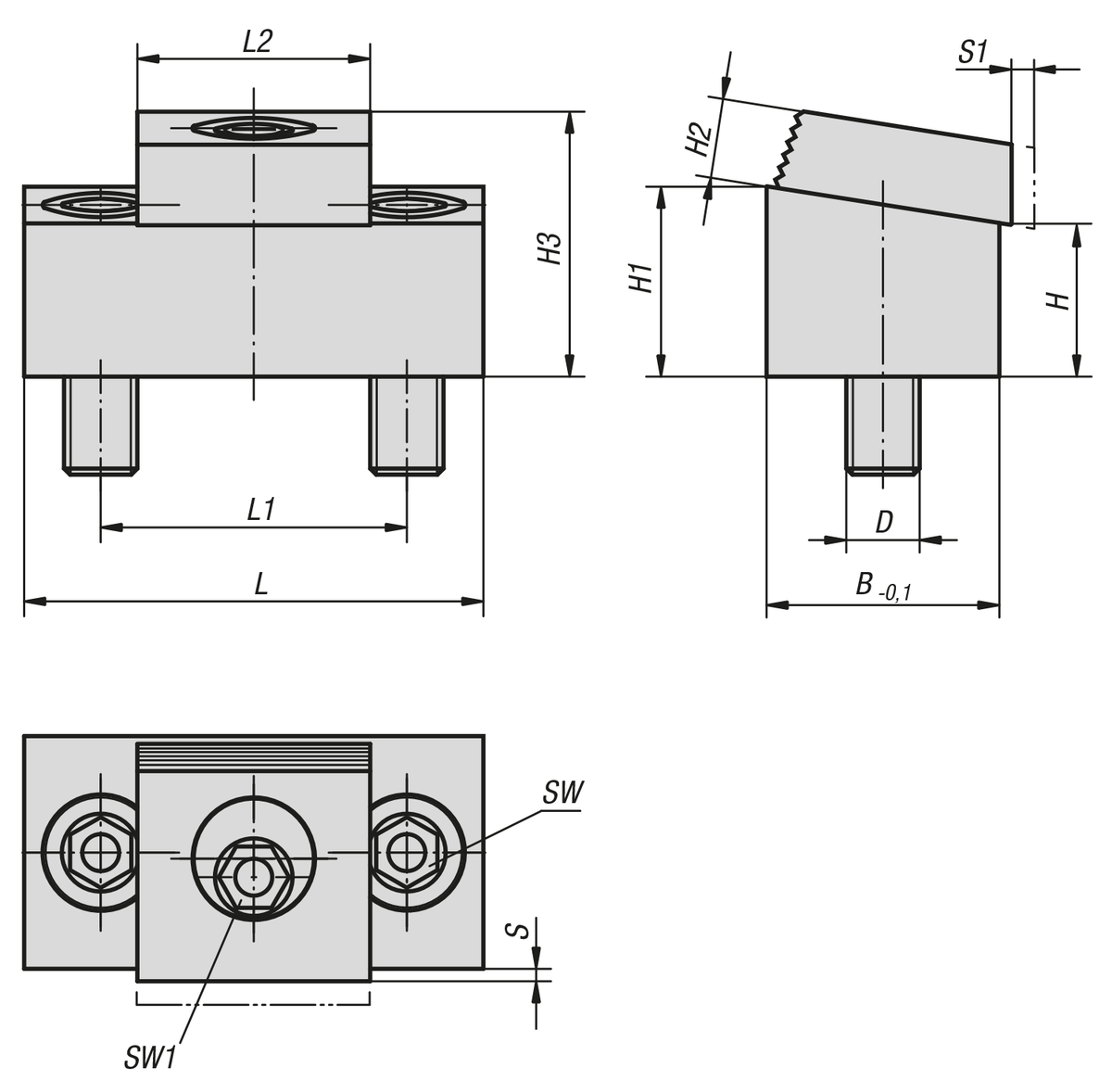

Ritningar

Artikelval/-filter.

Beställningsnr.	L	L1	L2	B	H	H1	H2	H3 max.	S	D	S1 (spännväg)	SW	SW1	Spännkraft kN	Åtdragnings- moment max. Nm	för artikelnummer	Pris
K0036.08	43,2	25,4	19	19	12,7	15,7	6,4	21,4	1,5	M8	1,6	5	7	8,9	28	K1969.1013	728,52 SEK
K0036.10	54	33,5	25,4	25,4	11,4	15,4	9,7	24,5	1,8	M10	2	7	8	17,8	88	K1969.1216	861,54 SEK
K0036.12	75	50,8	38	38,1	25,5	31,5	13	43	2,05	M12	2,5	10	12	26,7	135	K1969.1630	1 799,82 SEK
