K0350Styrbultar med kulformad ände Form A |
Tillbaka |
|
Artikelbeskrivning/produktbilder |
|
|
BeskrivningMaterial:Verktygsstål eller rostfritt stål 1.4305.Utförande:Stål härdat och slipat.
Rostfritt stål slipat och kolsteriserade.Anmärkning:Styrbultarna med kulformad ände är speciellt utformade för att underlätta ihopsättningen. Om delen sätts i snett i hålet, eller om krafter uppstår som inte verkar utmed bultens axel tenderar delen att fastna vid monteringen. Det motverkas av den kulformade änden som minimerar snedläget (se även monteringsillustration 1, K0351 Form B). NedladdningHär finns informationen samlad som PDF:
Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.
|
| Beställningsnr. | Material

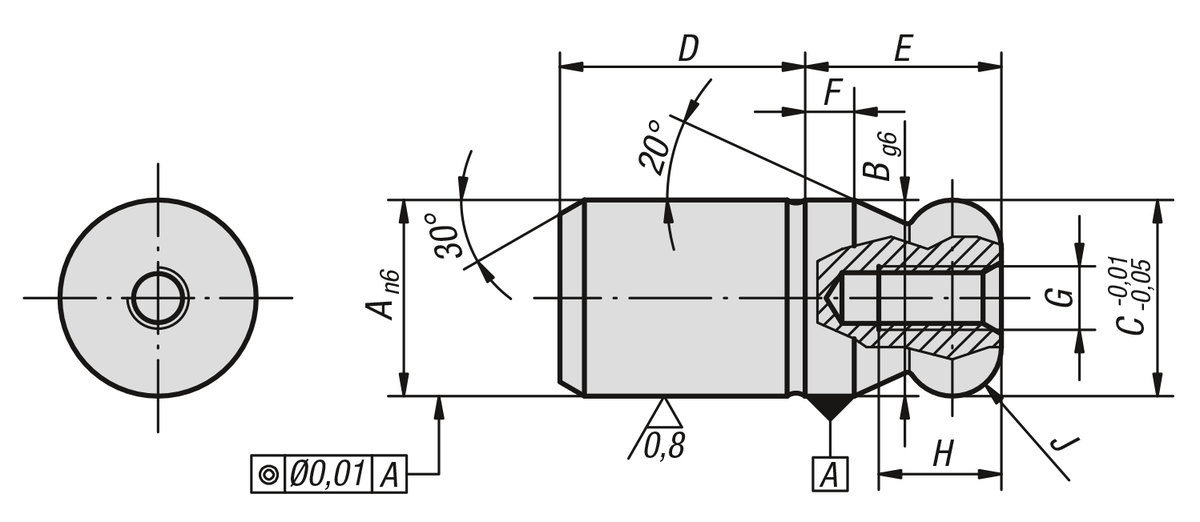

| A | B | C | D | E | F | G | H | J | CAD | Tillb. | Pris | Beställ |
|---|
| K0350.05 | verktygsstål | 5 | 5 | 5 | 6 | 5 | 2 | M2,5 | 4,5 | R 1 |  | | 106,80 SEK | | | K0350.06 | verktygsstål | 6 | 6 | 6 | 8 | 6 | 2 | M3 | 5 | R 1 | | | 120,18 SEK | | | K0350.08 | verktygsstål | 8 | 8 | 8 | 10 | 8 | 2 | M3 | 6 | R 2 | | | 135,96 SEK | | | K0350.10 | verktygsstål | 10 | 10 | 10 | 13 | 10 | 2,5 | M3 | 6 | R 2,5 | | | 141,28 SEK | | | K0350.12 | verktygsstål | 12 | 12 | 12 | 15 | 12 | 3 | M4 | 8 | R 3 | | | 145,67 SEK | | | K0350.14 | verktygsstål | 14 | 14 | 14 | 17 | 14 | 3,5 | M4 | 8 | R 3,5 | | | 160,00 SEK | | | K0350.16 | verktygsstål | 16 | 16 | 16 | 20 | 16 | 4 | M5 | 10 | R 4 | | | 160,93 SEK | | | K0350.20 | verktygsstål | 20 | 20 | 20 | 25 | 20 | 5 | M5 | 10 | R 5 | | | 195,94 SEK | | | K0350.25 | verktygsstål | 25 | 25 | 25 | 25 | 25 | 6 | M5 | 10 | R 6 | | | 213,71 SEK | | | K0350.30 | verktygsstål | 30 | 30 | 30 | 30 | 30 | 8 | M6 | 12 | R 8 | | | 289,05 SEK | | | K0350.40 | verktygsstål | 40 | 40 | 40 | 40 | 40 | 10 | M6 | 12 | R 10 | | | 595,02 SEK | | | K0350.50 | verktygsstål | 50 | 50 | 50 | 50 | 50 | 12 | M6 | 12 | R 12 | | | 838,93 SEK | | | K0350.505 | rostfritt stål | 5 | 5 | 5 | 6 | 5 | 2 | M2,5 | 4,5 | R 1 | | | 151,84 SEK | | | K0350.506 | rostfritt stål | 6 | 6 | 6 | 8 | 6 | 2 | M3 | 5 | R 1 | | | 170,65 SEK | | | K0350.508 | rostfritt stål | 8 | 8 | 8 | 10 | 8 | 2 | M3 | 6 | R 2 | | | 195,11 SEK | | | K0350.510 | rostfritt stål | 10 | 10 | 10 | 13 | 10 | 2,5 | M3 | 6 | R 2,5 | | | 203,15 SEK | | | K0350.512 | rostfritt stål | 12 | 12 | 12 | 15 | 12 | 3 | M4 | 8 | R 3 | | | 212,97 SEK | | | K0350.514 | rostfritt stål | 14 | 14 | 14 | 17 | 14 | 3,5 | M4 | 8 | R 3,5 | | | 232,83 SEK | | | K0350.516 | rostfritt stål | 16 | 16 | 16 | 20 | 16 | 4 | M5 | 10 | R 4 | | | 234,82 SEK | | | K0350.520 | rostfritt stål | 20 | 20 | 20 | 25 | 20 | 5 | M5 | 10 | R 5 | | | 355,09 SEK | |
