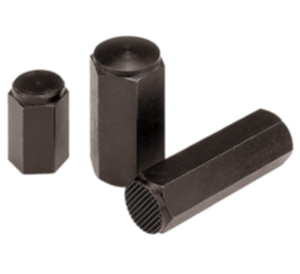

BeskrivningMaterial:Kropp i seghärdat stål.Utförande:Kropp seghärdat och brunerad.
Kontaktytorna sätthärdade.Anmärkning:Fixturfötterna används för att stötta och spänna fast obearbetade och bearbetade arbetsstycken och fixturer. Dessutom används de som anslag, stöd och tryckstycken i fixtur- och verktygsbygge.Ritningsinformation:

Form A: plan yta härdad
Form B: plan yta slipad och härdad
Form C: kulyta härdad
Form D: räfflad yta seghärdad

Speciellt:

NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.

Datablad K0301 Fixturfötter med innergänga

199 kB

Ritningar (total översikt)

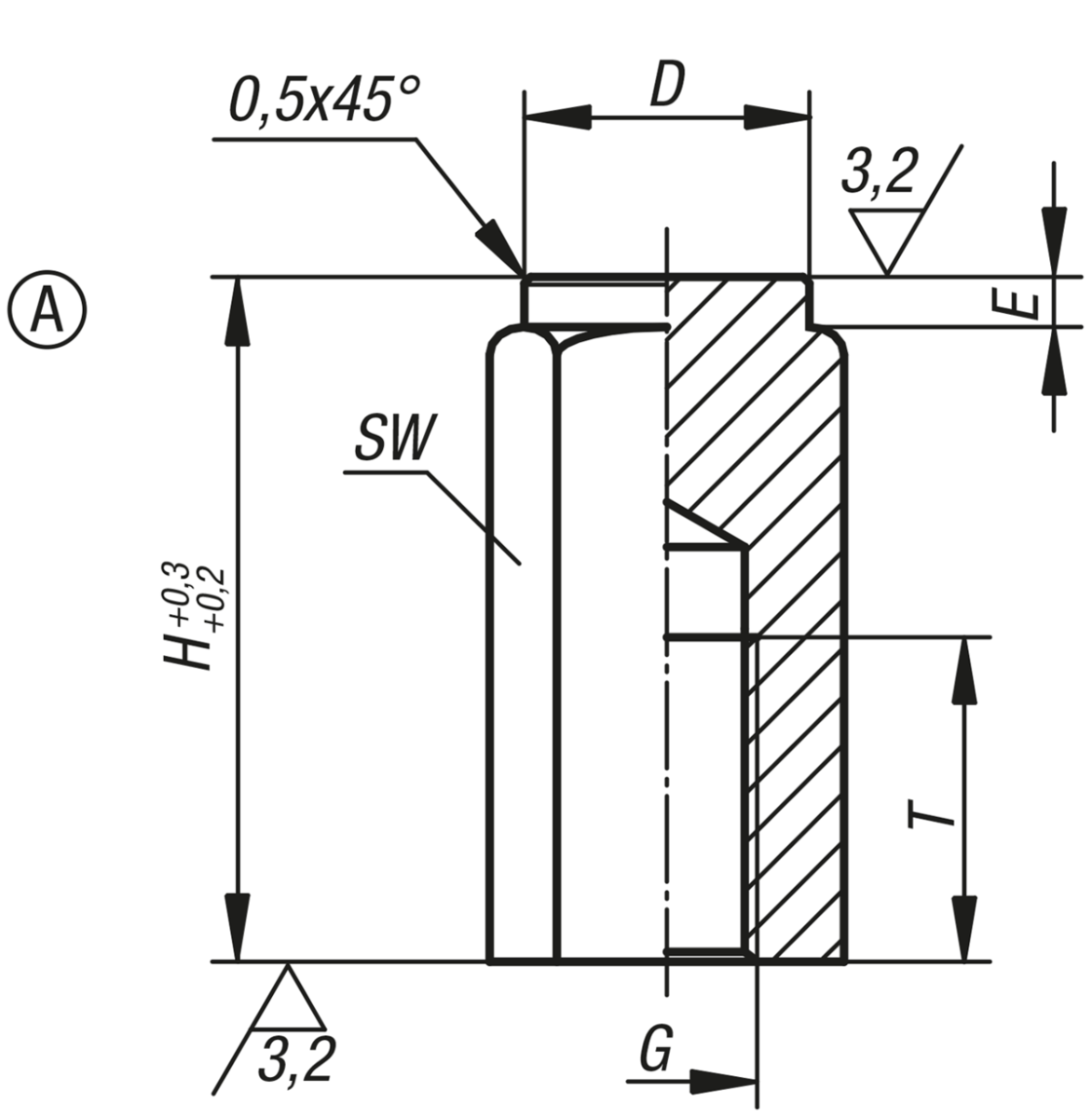

Fixturfötter med innergänga, Form A härdad plan yta

Mer information

Ritningar

Fixturfötter med innergänga, Form A härdad plan yta

Artikelval/-filter.

Beställningsnr.	Form	D	E	G	H	T	SW	Pris
K0301.106X20	A	9,5	2	M6	20	12	10	55,65 SEK
K0301.106X40	A	9,5	2	M6	40	12	10	53,38 SEK
K0301.110X32	A	16,5	3	M10	32	18	17	89,01 SEK
K0301.110X63	A	16,5	3	M10	63	18	17	95,90 SEK
K0301.112X32	A	18,5	3	M12	32	18	19	109,89 SEK
K0301.112X63	A	18,5	3	M12	63	18	19	118,82 SEK
K0301.116X50	A	23	4	M16	50	24	24	136,47 SEK
K0301.116X100	A	23	4	M16	100	24	24	151,22 SEK

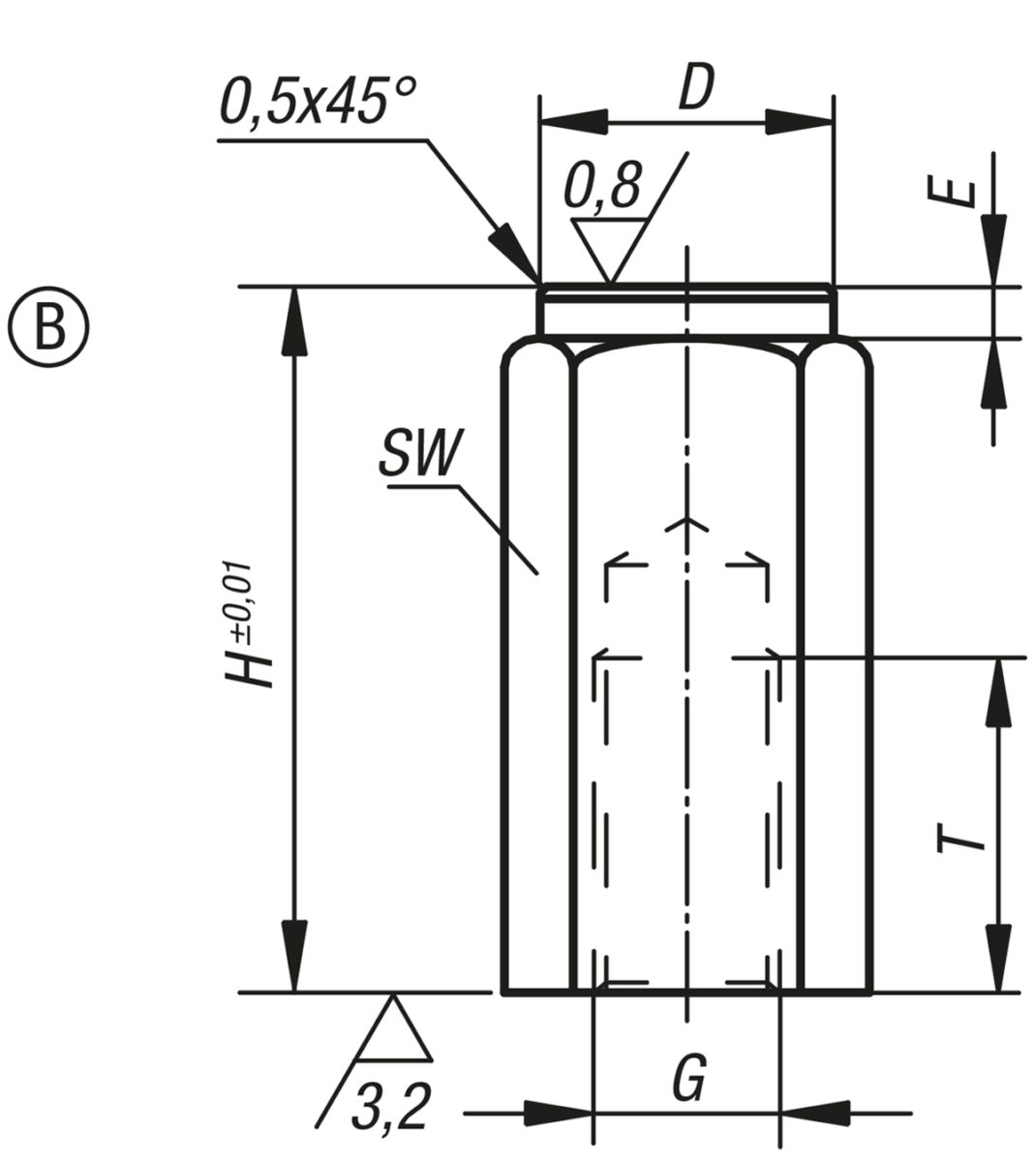

Fixturfötter med innergänga, Form B härdad plan, slipad och härdad yta

Mer information

Ritningar

Fixturfötter med innergänga, Form B härdad plan, slipad och härdad yta

Artikelval/-filter.

Beställningsnr.	Form	D	E	G	H	T	SW	Pris
K0301.206X20	B	9,5	2	M6	20	12	10	115,27 SEK
K0301.206X40	B	9,5	2	M6	40	12	10	107,31 SEK
K0301.210X32	B	16,5	3	M10	32	18	17	130,87 SEK
K0301.210X63	B	16,5	3	M10	63	18	17	149,60 SEK
K0301.212X32	B	18,5	3	M12	32	18	19	169,83 SEK
K0301.212X63	B	18,5	3	M12	63	18	19	173,82 SEK
K0301.216X50	B	23	4	M16	50	24	24	196,52 SEK
K0301.216X100	B	23	4	M16	100	24	24	206,11 SEK

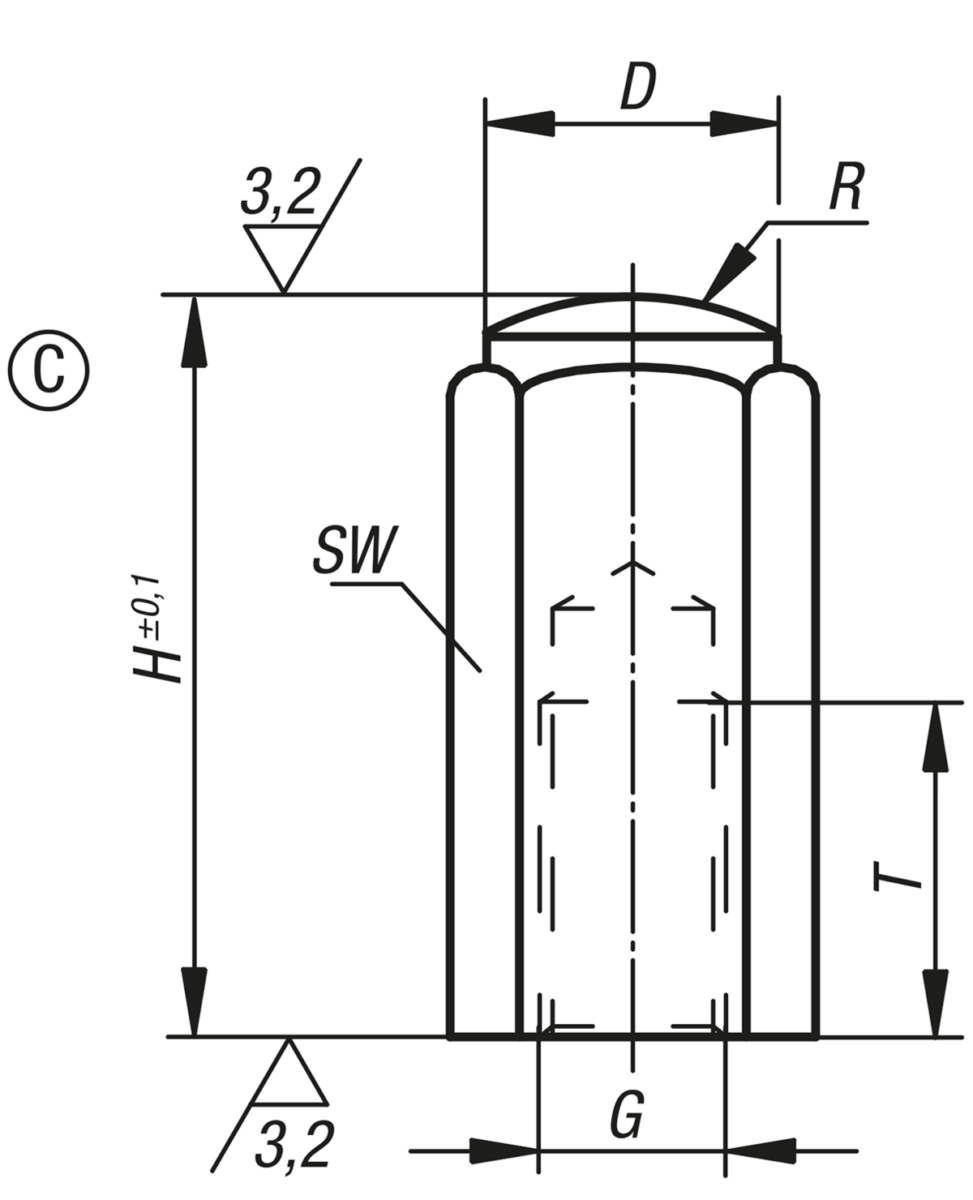

Fixturfötter med innergänga, Form C härdad kulyta

Mer information

Ritningar

Fixturfötter med innergänga, Form C härdad kulyta

Artikelval/-filter.

Beställningsnr.	Form	D	G	H	R	T	SW	Pris
K0301.306X20	C	9,5	M6	20	15	12	10	125,06 SEK
K0301.306X40	C	9,5	M6	40	15	12	10	123,24 SEK
K0301.310X32	C	16,5	M10	32	30	18	17	103,75 SEK
K0301.310X63	C	16,5	M10	63	30	18	17	110,42 SEK
K0301.312X32	C	18,5	M12	32	35	18	19	144,33 SEK
K0301.312X63	C	18,5	M12	63	35	18	19	147,66 SEK
K0301.316X50	C	23	M16	50	40	24	24	226,77 SEK
K0301.316X100	C	23	M16	100	40	24	24	283,60 SEK

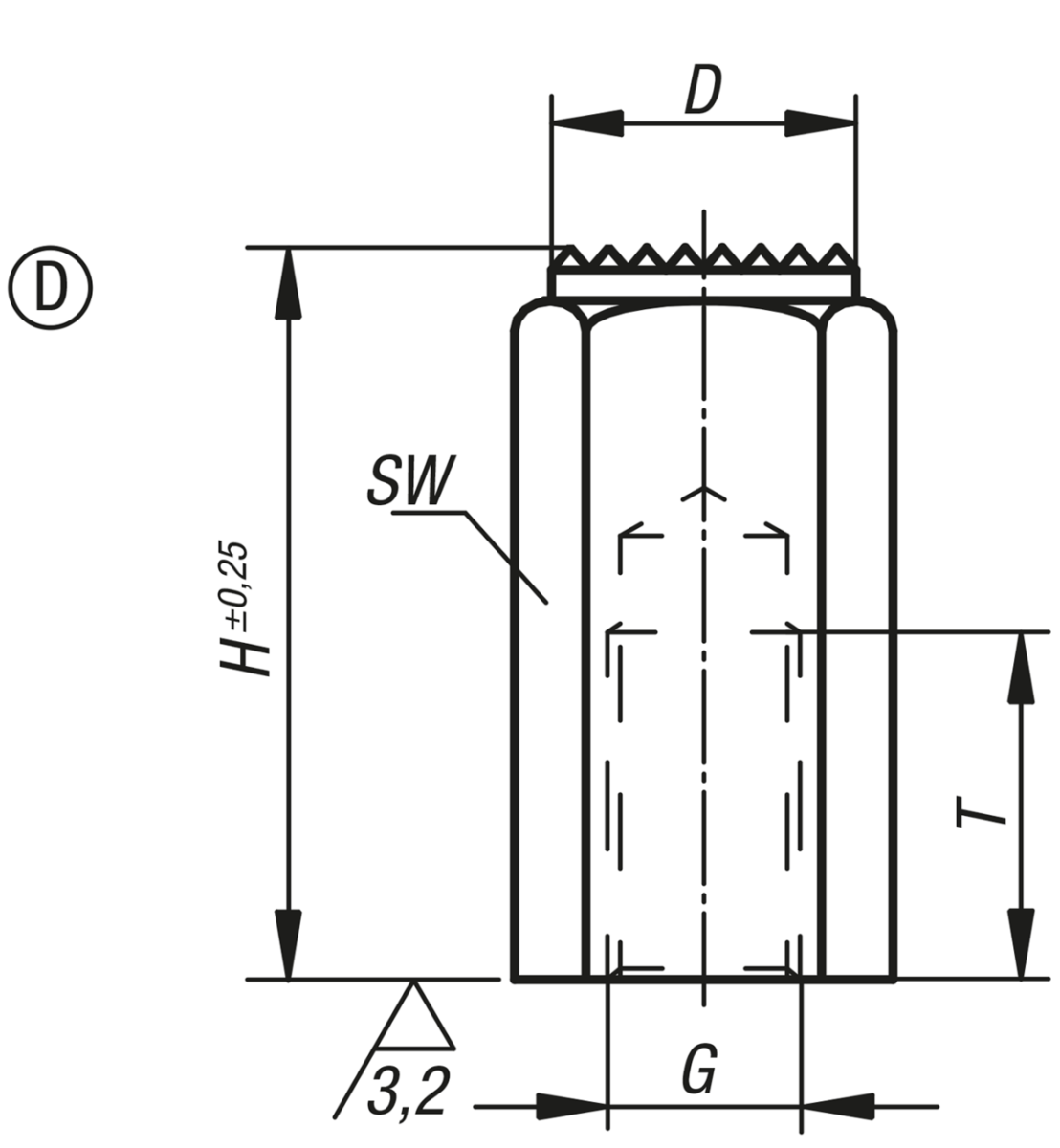

Fixturfötter med innergänga, Form D, räfflad, seghärdad yta

Mer information

Ritningar

Fixturfötter med innergänga, Form D, räfflad, seghärdad yta

Artikelval/-filter.

Beställningsnr.	Form	D	G	H	T	SW	Pris
K0301.406X20	D	9,5	M6	20	12	10	154,45 SEK
K0301.406X40	D	9,5	M6	40	12	10	138,73 SEK
K0301.410X32	D	16,5	M10	32	18	17	222,47 SEK
K0301.410X63	D	16,5	M10	63	18	17	222,47 SEK
K0301.412X32	D	18,5	M12	32	18	19	249,69 SEK
K0301.412X63	D	18,5	M12	63	18	19	254,21 SEK
K0301.416X50	D	23	M16	50	24	24	441,69 SEK
K0301.416X100	D	23	M16	100	24	24	370,66 SEK
