Stödbultar stiftform med innergänga

Tillbaka

Produkter
- Manöverdelar | Standardelement
  - Stödelement, positioneringselement, fästelement
    - Styrbultar, stödbultar
      - Stödbultar stiftform med innergänga

Artikelbeskrivning/produktbilder

BeskrivningMaterial:Seghärdat stål.Utförande:Seghärdat, brunerat
Kontaktyta induktionshärdad och slipad.Anmärkning:Stödbultarna kan användas både som stabila och exakta stöd och som anslag.
Tack vare stiftformen kan de även användas för komponenter med små stödpunkter.Speciellt:

NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.

Datablad K1105 Stödbultar stiftform med innergänga

127 kB

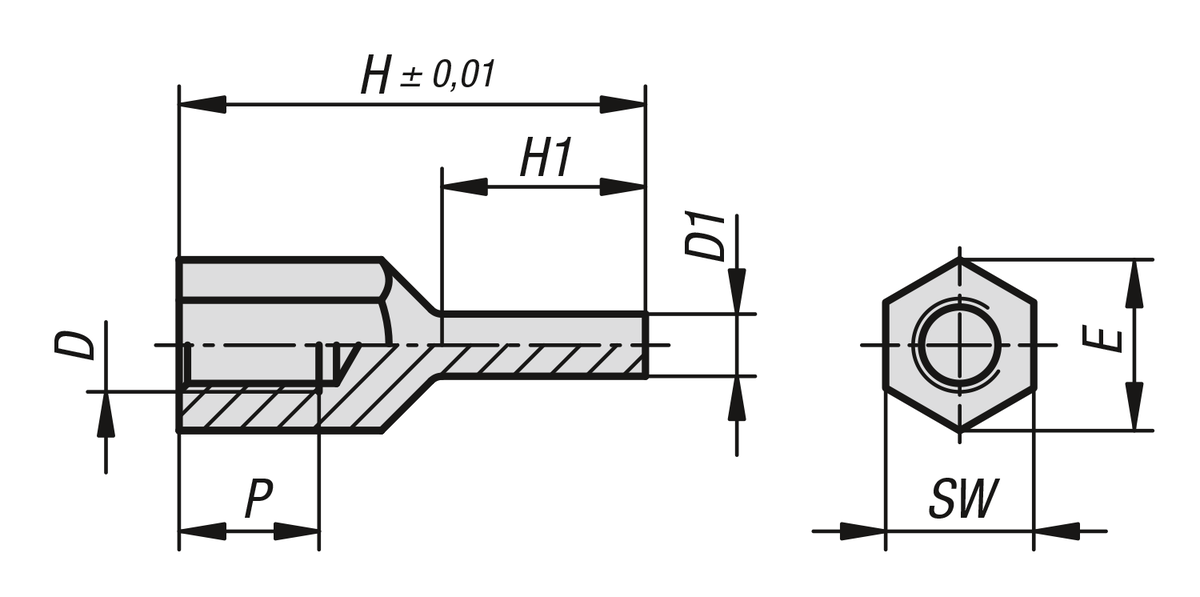

Ritningar

Artikelval/-filter.

Beställningsnr.	D	D1	E	H	H1	P	SW	Pris
K1105.2060420	M6	4	11	20	8,5	6	10	97,08 SEK
K1105.2060430	M6	4	11	30	13,5	9	10	99,02 SEK
K1105.2080430	M8	4	14,4	30	13	10	13	104,72 SEK
K1105.2080440	M8	4	14,4	40	18	14	13	106,23 SEK
K1105.2080630	M8	6	14,4	30	13	10	13	107,63 SEK
K1105.2080640	M8	6	14,4	40	18	14	13	108,92 SEK
K1105.2100630	M10	6	19	30	12	10	17	111,83 SEK
K1105.2100650	M10	6	19	50	25	15	17	118,07 SEK
K1105.2100830	M10	8	19	30	12	10	17	115,37 SEK
K1105.2100850	M10	8	19	50	25	15	17	120,97 SEK
K1105.2120640	M12	6	21,2	40	18	12	19	120,32 SEK
K1105.2120660	M12	6	21,2	60	28	18	19	125,71 SEK
K1105.2120840	M12	8	21,2	40	18	12	19	123,12 SEK
K1105.2120860	M12	8	21,2	60	28	18	19	128,62 SEK
